Что такое моделирование методом послойного наплавления?

Технология послойного наплавления (FDM) , также известная как технология послойного наплавления (FFF), является одной из самых популярных технологий аддитивного производства. На сегодняшний день это самая популярная и распространенная технология 3D-печати в мире.
Эта технология появилась в 2004 году и с тех пор получила широкое распространение в различных областях, а ее применение также охватило множество сфер.
В этой статье мы подробно объясним, что же представляет собой эта технология?

Что такое моделирование методом послойного наплавления?

Для многих людей 3D-принтеры FDM часто становятся первым шагом в мир 3D-печати . ​​В дизайне, инженерии и производстве они часто используются как инструмент для быстрой проверки концептуальных моделей и помогают командам разработчиков достигать консенсуса перед дальнейшей разработкой функциональных прототипов.

Существует множество типов FDM 3D-принтеров, различающихся размерами и ценами. Простота технологии печати и рабочего процесса делает их идеальным выбором для новичков в области 3D-печати, не требующих больших вложений для начала работы. Однако стоит отметить, что FDM-принтеры часто идут на компромисс в стремлении к качеству деталей и производительности. Для пользователей, предъявляющих более высокие требования к функциональности, водостойкости, изотропным или гладким поверхностям, лучшим выбором могут стать SLA и SLS 3D-принтеры.

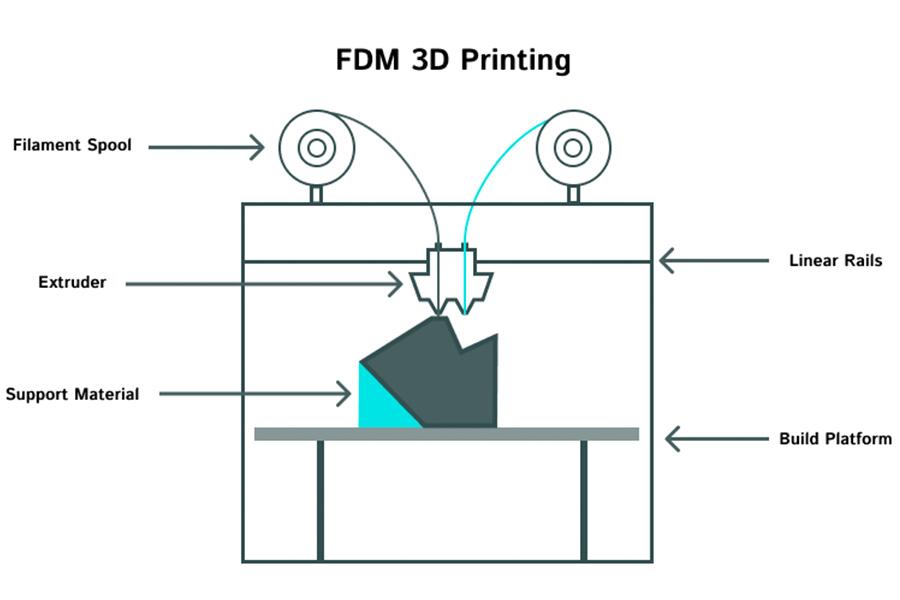

Как работает 3D-печать методом FDM?

Одна из причин, почему технология послойного наплавления (FDM) является одной из самых распространенных технологий 3D-печати, — это простота процесса. Процесс FDM можно разделить на следующие этапы.

Шаг 1: Проектирование в САПР
Первый этап — это процесс проектирования, который включает в себя создание трехмерной цифровой модели с использованием программного обеспечения для автоматизированного проектирования (САПР). В процессе проектирования определяются размеры и форма изделия, напечатанного на 3D-принтере.

Шаг 2: Нарежьте

После завершения проектирования в САПР, с помощью специализированного программного обеспечения 3D-модель разрезается на тонкие слои. Каждый слой затем преобразуется в код, который дает указания 3D-принтеру о том, как наносить материал.

Шаг 3: Разжижение

Нарезанный CAD-проект отправляется на 3D-принтер FDM, где твердый строительный материал (обычно акрилонитрилбутадиенстирол или полимолочная кислота) нагревается до точки разжижения в разжижающей головке.

В чём преимущества технологии FDM?

Преимущества технологии послойного наплавления (FDM) в основном проявляются в следующих аспектах:

• Низкая стоимость: Оборудование относительно недорогое, а стоимость материалов низкая, что делает его пригодным для массового потребления и широкого применения.
  Простота в эксплуатации: проверенная технология, удобство использования для пользователей, подходит для семей, школ и небольших студий.
• Разнообразие материалов: Поддерживается работа с различными термопластичными материалами, такими как PLA, ABS и т. д., и вы можете выбрать подходящий материал в соответствии с вашими потребностями.
• Экологичность: Использование нетоксичных или малотоксичных материалов оказывает минимальное воздействие на окружающую среду и здоровье человека.
• Проектирование несущей конструкции не представляет сложности: если несущая конструкция необходима, её относительно легко спроектировать и легко демонтировать.
• Гибкий размер печати: размер печати можно регулировать в соответствии с потребностями, адаптируя его к различным сценариям применения.

Каковы ограничения технологии FDM?

К недостаткам технологии послойного наплавления (FDM) относятся, главным образом, следующие аспекты:

1. Ограниченная точность: Точность печати ограничена диаметром сопла и толщиной слоя, поэтому она относительно низкая.
2. Требуется наличие опорных конструкций: При печати сложных или подвесных структур обычно необходимо добавлять опорные конструкции, что увеличивает объем работы по постобработке.
3. Слабая прочность в направлении укладки: Поскольку объекты укладываются слой за слоем, прочность в направлении укладки обычно слабая.
4. Относительно низкая скорость формования: по сравнению с некоторыми другими технологиями 3D-печати, скорость формования при FDM-печати низкая.
5. Среднее качество поверхности: поверхность напечатанного объекта может иметь слоистую структуру или неровности.

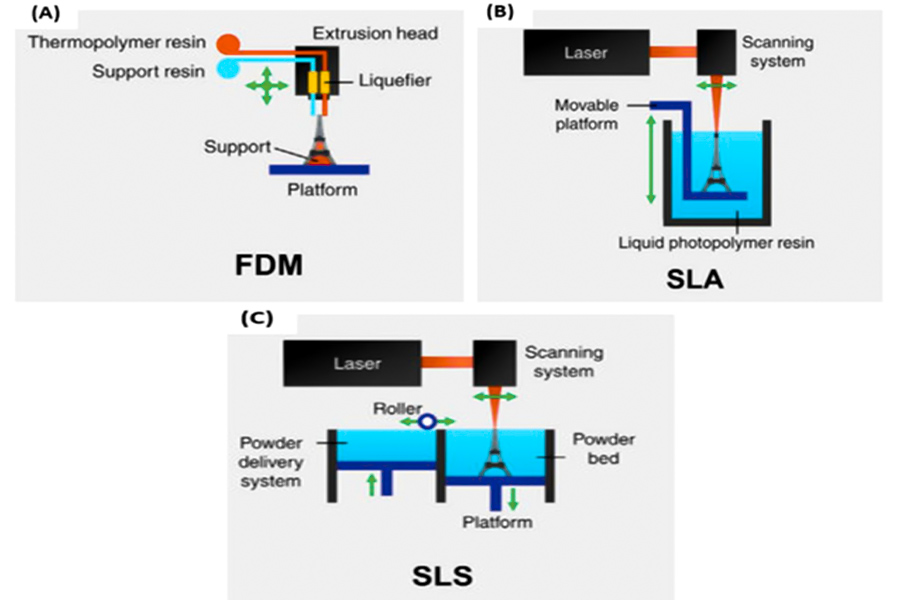

Чем технология FDM отличается от SLA и SLS?

Ниже представлен сравнительный анализ технологий FDM, SLA, SLS и SLM:

Сравнительный анализ FDM и SLA (стереолитографии):

• Качество поверхности: Технология SLA использует лазерное затвердевание жидкой смолы для послойного создания объектов, что, как правило, обеспечивает более гладкую и тонкую текстуру поверхности напечатанных изделий. В настоящее время традиционные процессы лазерной формовки позволяют быстро изготавливать высококачественные изделия. В отличие от них, технология FDM использует расплавленный термопластичный материал для послойного нанесения, что может приводить к появлению текстуры или небольших неровностей на поверхности.
• Стоимость: По сравнению с FDM, стоимость оборудования и материалов, необходимых для технологии SLA, обычно выше. Поскольку SLA основана на высокоточном лазерном оборудовании и жидкой смоле, FDM в основном базируется на относительно простой технологии экструзии расплава и термопластичных материалах.

Сравнительный анализ методов FDM и SLS (селективное лазерное спекание):

• Технология SLS использует лазер для спекания порошковых материалов с целью формирования объектов. Естественная связь между порошками означает, что при печати сложных структур не требуются дополнительные опорные конструкции. Когда в технологии FDM необходимо печатать подвесные или сложные структуры, для обеспечения высокого качества печати обычно добавляются опорные конструкции. Таким образом, технология SLS демонстрирует большие преимущества в печати без использования опор.
• Что касается выбора материалов: хотя и FDM, и SLS могут работать с различными материалами, SLS, как правило, способен обрабатывать более широкий спектр порошковых материалов, включая некоторые высокоэффективные полимеры и металлические порошки (хотя SLS-печать металлических порошков является дорогостоящим и технически сложным процессом).

Сравнительный анализ методов FDM и SLM (селективное лазерное плавление):

• Что касается применимости материалов: технология FDM в основном используется для печати пластиковых изделий, таких как PLA, ABS и др. Технология SLM в основном использует лазеры для расплавления металлического порошка с целью формирования объектов. Поэтому эта технология особенно подходит для производства металлических деталей. Технология SLM продемонстрировала свои незаменимые преимущества в этих областях благодаря требованиям к высокой прочности, высокой твердости и высокой коррозионной стойкости.
• В зависимости от адаптивности материалов, в различных сценариях применения FDM и SLM наблюдаются очевидные различия. FDM больше подходит для многих областей, таких как прототипирование, образовательные стенды и проектирование продукции; SLM больше подходит для аэрокосмической и медицинской отраслей.

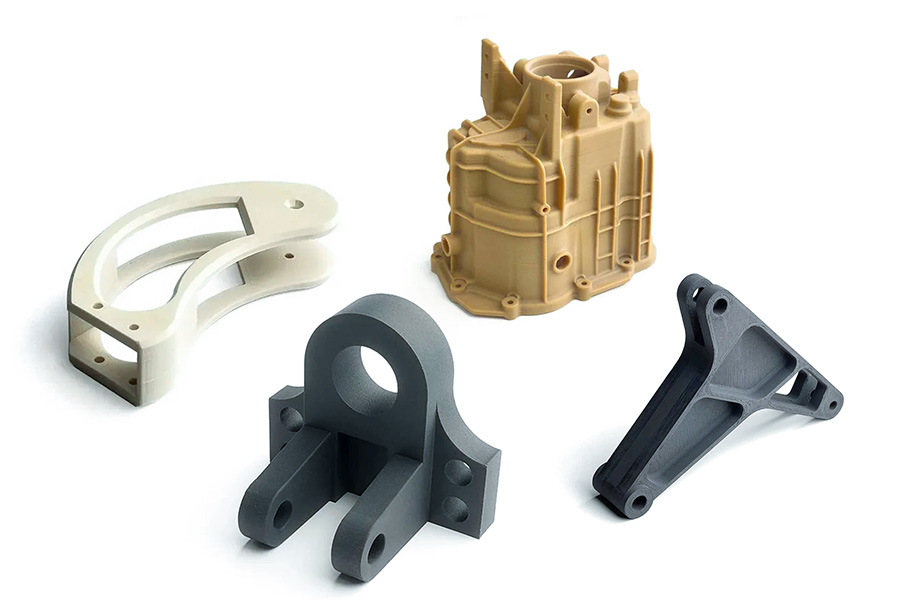

Какие материалы используются в FDM-печати?

В технологии FDM (Fused Deposition Modeling) для печати в основном используются следующие типы материалов:

Материал	Функции	Применять
ПЛА (полимолочная кислота)	Экологически чистый и биоразлагаемый, обладает хорошей биосовместимостью, низкой усадкой, легко поддается печати, но имеет низкую термостойкость.	Образование, прототипирование, предметы интерьера, игрушки и т.д.
АБС (сополимер акрилонитрила, бутадиена и стирола)	Высокая прочность, хорошая ударная вязкость, хорошая термо- и химическая стойкость, но легко деформируется при печати.	Разработка прототипов для автомобильной, электронной, аэрокосмической, игрушечной и других отраслей промышленности.
ПЭТГ	Высокая прочность, хорошая ударная вязкость, высокая прозрачность, лучшая химическая и термостойкость по сравнению с PLA, а также умеренная сложность печати.	Упаковка, контейнеры, прозрачные детали, прототипирование и т. д.
Поликарбонат (ПК)	Высокая прочность, высокая ударная вязкость, отличная термостойкость и ударопрочность, но сложна в нанесении печатного покрытия.	Электроника, автозапчасти, средства индивидуальной защиты и т.д.
ПК-АБС	Сочетая преимущества поликарбоната и АБС-пластика, он обладает высокой прочностью, ударной вязкостью, термостойкостью и химической стойкостью.	Автомобильная, аэрокосмическая, электронная и другие требовательные отрасли.
ППСФ (полифенилсульфон)	Чрезвычайно высокая термостойкость (высокая температура деформации при нагреве), хорошая химическая стойкость и превосходные механические свойства.	Компоненты для работы в условиях высоких температур, оборудование для химической обработки, компоненты для аэрокосмической отрасли и т. д.
Нейлон 12	Высокая прочность, хорошая химическая стойкость, высокая усталостная прочность, выдерживает многократные испытания на сжатие.	Аэрокосмическая, автомобильная, потребительская промышленность и другие отрасли, производящие компоненты, требующие высокой прочности и химической стойкости.

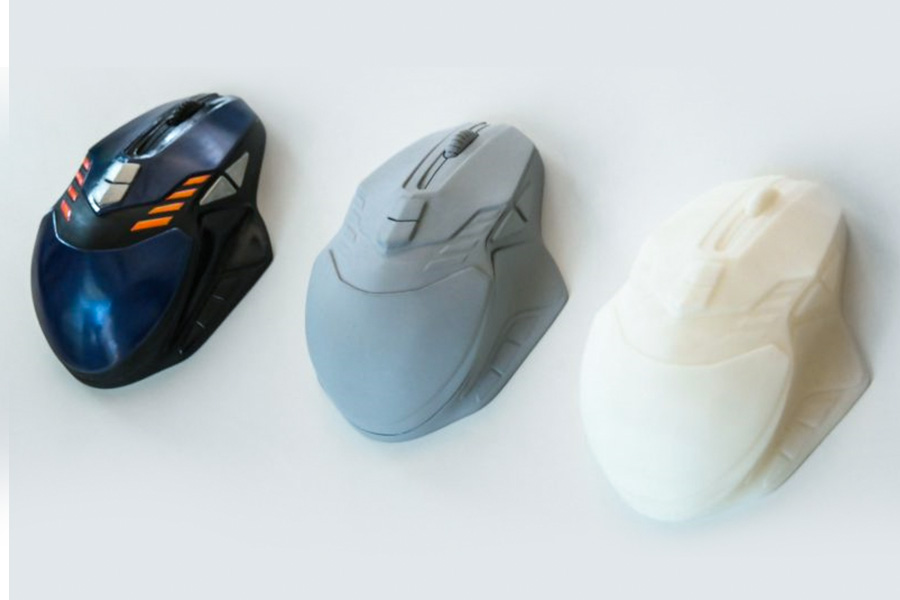

В каких областях применения технология FDM наиболее эффективна?

Основные области применения технологии FDM (послойное наплавление) включают следующие аспекты:

1. Прототипирование: Технология FDM часто используется для быстрого создания прототипов продукции, помогая дизайнерам и инженерам проверять концепции дизайна, выявлять потенциальные проблемы и оптимизировать конструкции.
2. Сфера образования: В образовательной сфере 3D-принтеры FDM стали важным учебным инструментом. Студенты могут изучать технологию 3D-моделирования и печати на практике, развивая новаторское мышление и практические навыки.
3. Производство: В производстве технология FDM используется для мелкосерийного и индивидуального изготовления. Она позволяет печатать детали различной сложной формы и конструкции в соответствии с конкретными потребностями.
4. Медицинская сфера: Медицинская сфера также является важной областью применения технологии FDM. Она может использоваться для изготовления медицинских изделий, таких как хирургические направляющие, протезы и ортезы, а также индивидуальных моделей для лечения пациентов и реабилитационных средств.
5. Искусство и креативные индустрии: В сфере искусства и креативных индустрий технология FDM предоставляет художникам и дизайнерам больше творческих возможностей. Они могут использовать технологию FDM для печати произведений искусства и декоративных элементов различных форм и структур.
6. Архитектурное проектирование и изготовление моделей: В области архитектуры технология FDM используется для создания архитектурных моделей и компонентов, помогающих архитекторам в проектировании и планировании. Эти модели могут использоваться для различных целей, включая презентации, обучение и исследования.

Как можно улучшить качество печати на FDM-принтере?

Улучшение качества FDM-печати может начинаться с разных аспектов. Ниже приведены некоторые конкретные методы и рекомендации:

1. Настройте параметры печати.

• Нагрев рабочей платформы: Для улучшения адгезии материала и уменьшения деформации кромок следует умеренно повышать температуру нагреваемой платформы, но при этом необходимо избегать перегрева.
• Контроль температуры сопла: выберите соответствующую температуру сопла в зависимости от характеристик материала, чтобы обеспечить плавное плавление материала и избежать чрезмерной текучести.
• Печать на пониженной скорости: Снизьте скорость печати, особенно для первого слоя, чтобы уменьшить влияние теплового расширения и сжатия и повысить точность.
• Разумная высота слоя: Небольшая высота слоя уменьшает эффект ступенчатости и улучшает качество поверхности, но требует компромисса между временем печати и стоимостью.

2. Модель оптимизации и поддержка

• Упрощенная структура: сокращение использования поддерживающих элементов, сокращение времени и затрат на печать, а также повышение качества.
• Разумная поддержка: Разумно выбирайте тип и схему поддержки, чтобы избежать чрезмерного прилипания.

3. Выбор расходных материалов и техническое обслуживание принтера.

• Высококачественные расходные материалы: выбирайте расходные материалы высокой чистоты и точных размеров, чтобы уменьшить зазоры между слоями и деформацию, и избегайте низкокачественных расходных материалов, которые могут намокать.
• Регулярное техническое обслуживание: поддерживайте принтер в чистоте и смазывайте его, регулярно проверяйте и заменяйте изношенные детали для обеспечения стабильной работы.

4. Технология постобработки

Шлифовка и полировка: удаление дефектов поверхности и улучшение ее качества.
Обработка поверхности: например, покраска распылением и гальваническое покрытие для повышения эстетики, долговечности и функциональности.

Краткое содержание

Технология послойного наплавления (FDM) — это технология 3D-печати, в которой термопластичные нитевидные материалы нагреваются и расплавляются, а затем наносятся послойно. Благодаря непрерывному развитию науки и техники, технология FDM достигла значительного прогресса в области материалов, оборудования, программного обеспечения и т.д. В настоящее время FDM стала одной из наиболее широко используемых технологий на рынке 3D-печати, с уровнем проникновения на рынок, превышающим 65%. В таких областях, как медицина, образование и развлечения, технология FDM играет все более важную роль. В то же время, по мере дальнейшего развития технологии и снижения затрат, ожидается, что технология FDM будет все шире применяться в различных областях.

Отказ от ответственности

Информация на этой странице представлена ​​исключительно в ознакомительных целях. Компания LS не предоставляет никаких явных или подразумеваемых заверений или гарантий относительно точности, полноты или достоверности представленной информации. Не следует делать выводов о параметрах производительности, геометрических допусках, конкретных конструктивных особенностях, качестве и типе материалов или качестве изготовления относительно того, что будет поставлено сторонним поставщиком или производителем через сеть Longsheng. Ответственность за определение конкретных требований к деталям лежит на покупателе , запрашивающем ценовое предложение . Для получения дополнительной информации , пожалуйста, свяжитесь с нами .

Команда LS

LS — ведущая компания в отрасли, специализирующаяся на решениях для индивидуального производства. Имея более чем 20-летний опыт работы с более чем 5000 клиентами, мы специализируемся на высокоточной обработке на станках с ЧПУ , изготовлении изделий из листового металла , 3D-печати , литье под давлением , штамповке металла и других комплексных производственных услугах.
Наш завод оснащен более чем 100 современными 5-осевыми обрабатывающими центрами и сертифицирован по стандарту ISO 9001:2015. Мы предоставляем быстрые, эффективные и высококачественные производственные решения клиентам в более чем 150 странах мира. Будь то мелкосерийное производство или крупномасштабная индивидуальная разработка, мы можем удовлетворить ваши потребности с доставкой в ​​течение 24 часов. Выбирая LS Technology , вы выбираете эффективность, качество и профессионализм.
Для получения более подробной информации посетите наш веб-сайт: www.lsrpf.com

Часто задаваемые вопросы

1. Что такое моделирование методом послойного наплавления (FDM)?

Технология послойного наплавления (FDM) — широко используемая технология 3D-печати. ​​Она заключается в нагревании термопластичных материалов (таких как ABS, PLA и т. д.) до расплавленного состояния, после чего они послойно экструдируются через небольшое сопло и укладываются на платформу, образуя трехмерный объект.

2. Как работает технология FDM?

Принцип работы технологии FDM относительно прост. Сначала термопластичный нитевидный материал подается в нагретое сопло и расплавляется. Затем управляемое компьютером сопло перемещается по платформе по заданной траектории, экструдируя расплавленный материал слой за слоем. По мере накопления каждого слоя в конечном итоге формируется цельный трехмерный объект.

3. Какие материалы можно печатать методом FDM?

К числу материалов, обычно используемых для FDM-печати, относятся ABS (сополимер акрилонитрила-бутадиена-стирола), PLA (полимолочная кислота), нейлон, PETG (полиэтилентерефталат-1,4-циклогександиметанол) и др. Эти материалы обладают различными физическими и химическими свойствами и подходят для различных сценариев применения.

4. В каких областях применяется технология FDM?

Технология FDM находит широкое применение во многих областях. Например, в сфере образования FDM-принтеры используются для обучения и научных исследований; в области дизайна дизайнеры используют технологию FDM для быстрого создания прототипов; в производстве технология FDM применяется для изготовления деталей, инструментов и функциональных компонентов; кроме того, технология FDM играет важную роль в медицине, аэрокосмической отрасли, автомобилестроении и других областях.
