Le moulage est l'une des plus anciennes méthodes de fabrication , les premiers procédés remontant à des milliers d'années et les procédés modernes aux alentours de 1893. Bien que les méthodes et techniques de moulage aient considérablement évolué depuis, les principes de base demeurent inchangés. Le matériau en fusion est versé dans une cavité ou un moule, où il refroidit et se solidifie pour prendre la forme souhaitée. LS utilise différentes méthodes de moulage selon la pièce et les spécifications de fabrication. Le moulage à la cire perdue est l'un des procédés les plus courants dans les opérations modernes. Ce guide explore les principes fondamentaux du moulage à la cire perdue , en détaillant son processus et ses applications. En comprenant ses avantages, ses limites et ses applications, les fabricants peuvent mieux évaluer si cette approche répond à leurs besoins de production.
Qu'est-ce que le moulage de précision ?

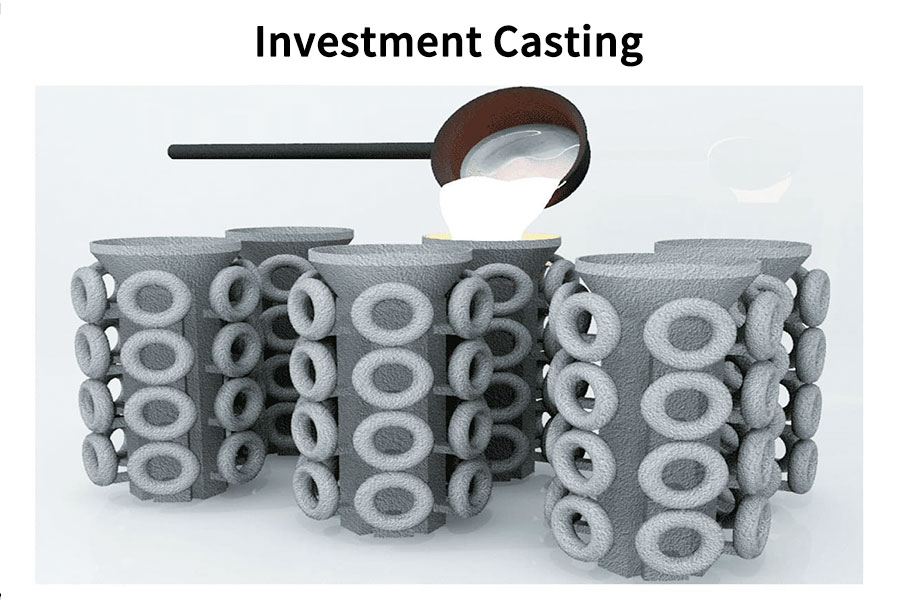

Le moulage à cire perdue, également appelé moulage de précision , est un procédé de fonderie avancé principalement utilisé pour produire des pièces métalliques aux formes complexes, aux dimensions précises et aux surfaces lisses. Son principe consiste à utiliser des matériaux fusibles (comme la cire, le plastique, etc.) pour créer un prototype conforme à la forme de la pièce finale, puis à recouvrir la surface de ce prototype de plusieurs couches de matériaux réfractaires afin de former une coquille résistante. Lorsque cette coquille est suffisamment résistante, le prototype qu'il contient est fondu et expulsé par chauffage, laissant une cavité réfractaire. Enfin, le métal en fusion est coulé dans cette cavité. Après refroidissement et solidification du métal, la coquille peut être brisée pour extraire les pièces moulées, qui présentent des formes complexes et une grande précision .
Le moulage à la cire perdue est largement utilisé dans l'aérospatiale, le matériel médical, l'industrie automobile, l'instrumentation de précision et d'autres domaines grâce à sa capacité à produire des pièces moulées de haute précision, de haute qualité et de structure complexe. Il permet aux concepteurs de créer des formes géométriques complexes, difficiles à réaliser avec les méthodes de moulage traditionnelles, tout en garantissant la précision dimensionnelle et la qualité de surface des pièces . C'est une technologie de fabrication de précision indispensable dans l'industrie moderne.

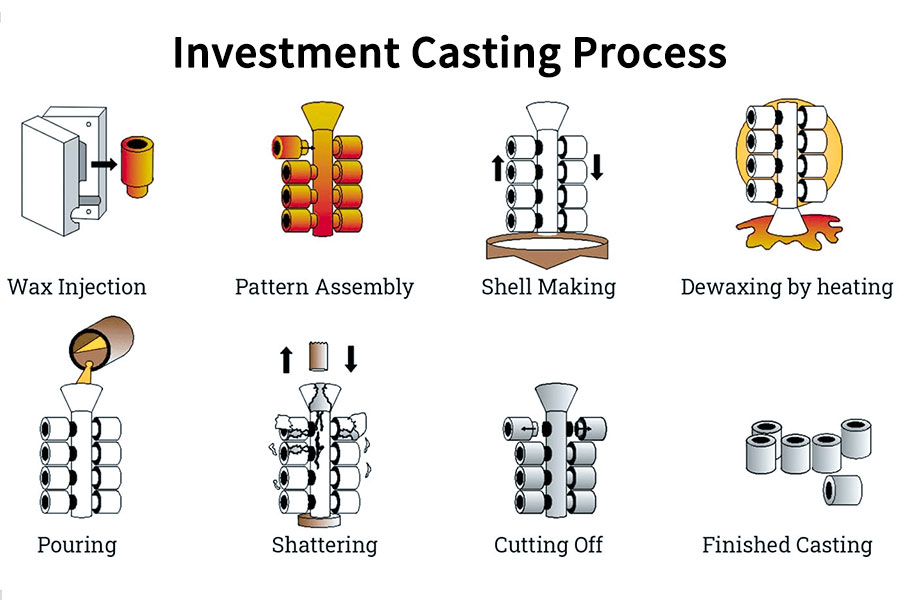

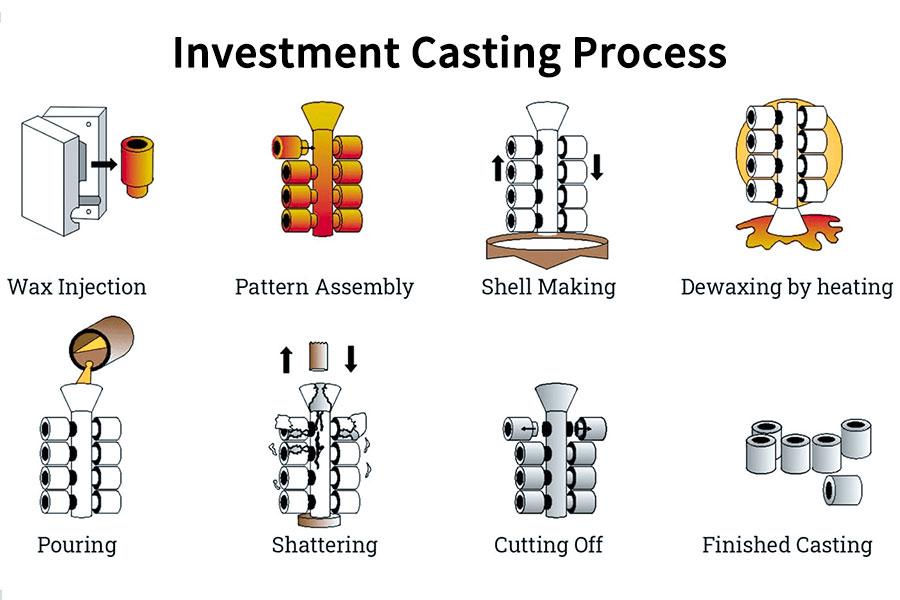

Quelles sont les étapes du processus de fonderie à cire perdue ?
Le procédé de fonderie à cire perdue est reconnu pour sa haute précision, sa grande complexité et la qualité de ses surfaces, et convient particulièrement à la production de petites pièces métalliques de formes complexes. Cependant, ce procédé est également relativement complexe et coûteux, c'est pourquoi il est généralement utilisé dans des applications exigeant une qualité de fonderie irréprochable. Nous allons nous concentrer ci-dessous sur l'apprentissage et la compréhension du procédé de fonderie à cire perdue, qui comprend principalement les étapes suivantes :
Étape 1 : Création du dé
La première étape consiste à créer le moule ou le modèle de la pièce souhaitée. Ce modèle est réalisé en cire. Il peut être coulé dans un moule par moulage par injection , sculpté à la main dans un bloc de cire, ou imprimé à l'aide d'une imprimante 3D et d'une cire adaptée.
Étape 2 : Montage des modèles en cire
L'outillage pour la fonderie à cire perdue consiste à créer plusieurs modèles en cire et à les fixer sur un dispositif de coulée. C'est dans ce dispositif que le métal ou d'autres matériaux seront coulés pour créer les pièces souhaitées.
Étape 3 : Assemblage de l’arbre
L'assemblage en arbre permet de finaliser la fixation des modèles en cire sur le dispositif de « porte ». On parle d'arbre à ce stade car chaque modèle en cire est en quelque sorte une « branche » et formera une pièce finie une fois le processus terminé. Vous avez peut-être déjà vu des assemblages en arbre dans des jeux de société récents, où il faut détacher les pièces avant utilisation.
Étape 4 : Moulage de la coque
Une fois l'arbre assemblé, l'étape suivante consiste à le recouvrir de la coquille moulée . L'arbre est d'abord trempé dans une barbotine céramique, puis dans un enduit de sable fin. Le moule doit sécher complètement avant utilisation. Ces deux opérations peuvent être répétées plusieurs fois jusqu'à ce que le moule soit suffisamment épais pour résister aux contraintes de la coulée.
Étape 5 : Élimination de la cire
Avant de couler le matériau souhaité dans le moule fraîchement démoulé , il faut d'abord retirer les modèles en cire. On procède généralement en chauffant la cire au four. La vapeur peut également être utilisée. Le moule est retourné afin que la cire liquide s'écoule et puisse être réutilisée pour créer de nouveaux modèles. Une autre méthode consiste à chauffer la cire jusqu'à ce qu'elle brûle et soit complètement retirée de la pièce moulée.
Étape 6 : Moulage
Une fois la cire retirée, des cavités subsistent à l'intérieur de la pièce moulée, reproduisant la forme des modèles en cire. Du métal en fusion ou un autre matériau liquide est ensuite coulé dans cette pièce. Le matériau y reste jusqu'à son refroidissement et sa solidification complets.
Étape 7 : Démoulage
Le démoulage s'effectue généralement en martelant le moule pour libérer la pièce coulée. D'autres méthodes permettent de séparer la pièce métallique du moule, notamment le jet d'eau, le sablage, la vibration et la dissolution chimique du moule. Les canaux d'alimentation et autres composants du système de coulée sont ensuite séparés et recyclés.
Étape 8 : Opérations de post-traitement
Le procédé de fonderie à cire perdue ne nécessite généralement pas d'usinage ultérieur. Toutefois, si les résultats ne sont pas conformes aux attentes, la pièce moulée peut nécessiter des opérations de finition de surface avant utilisation. En règle générale, la rectification de surface à l'aide de machines-outils suffit pour polir et éliminer les défauts de surface. Néanmoins, selon les cas, d'autres procédés de finition tels que l'usinage manuel, le soudage et le redressage hydraulique peuvent s'avérer nécessaires.
Comparabilité du moulage sous pression et du moulage à la cire perdue
| Paramètre | Le casting | moulage de précision |
|---|---|---|
| Conception et complexité | Convient aux pièces aux formes complexes, aux cloisons fines, aux contre-dépouilles et aux tolérances serrées. Cependant, ne permet pas de produire des pièces aussi sophistiquées que le moulage à la cire perdue. | Offre une meilleure flexibilité de conception, permet de réaliser des formes complexes, d'obtenir des dimensions exactes, des géométries avancées et des pièces à parois minces. |
| Quantité de production et rapport prix-efficacité | Plus rentable pour les productions en grande série. L'augmentation des volumes entraîne une baisse du prix unitaire grâce aux économies d'échelle. | Plus coûteux en raison de son processus extrêmement manuel, il peut néanmoins s'avérer rentable pour les productions en grande série. |
| Précision dimensionnelle et extrémité de sol | Produit des pièces d'une grande précision dimensionnelle et avec une finition soignée. Plus la pièce moulée est petite, meilleure est la précision dimensionnelle. | Offre une précision dimensionnelle supérieure et de magnifiques finitions de sol. |
| Utilisation et réutilisation des moules | Les moules utilisés en fonderie sous pression sont parfois conçus pour une utilisation à long terme, ce qui peut compenser au fil du temps leur surcoût initial. | Chaque coulée spécifique nécessite un moule neuf pour produire les modèles en cire. La cire utilisée peut souvent être récupérée et réutilisée. |
Matériaux utilisés dans le procédé de fonderie à cire perdue

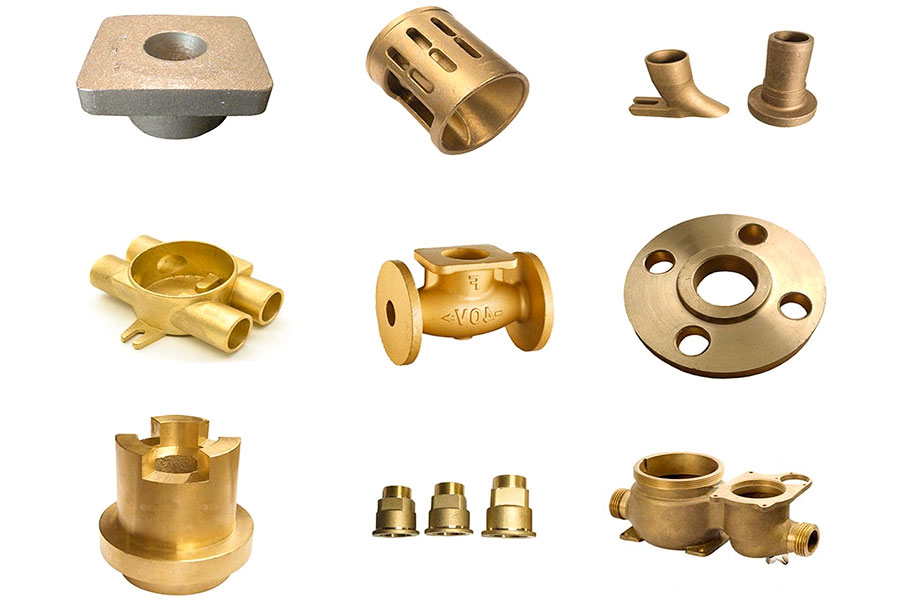

Le procédé de fonderie à cire perdue est réputé pour sa flexibilité, permettant de travailler avec une vaste gamme de métaux et d'alliages, chacun étant choisi pour ses propriétés spécifiques afin de répondre aux exigences de diverses applications. Parmi les matériaux couramment utilisés, on trouve :
| Matériel | Propriétés | Adéquation environnementale | Considérations relatives aux coûts | Applications |
|---|---|---|---|---|
| Acier inoxydable | Haute résistance, résistance à la corrosion, durabilité | Idéal pour les environnements difficiles et les hautes températures | Plus cher, mais nécessitant peu d'entretien | Pièces automobiles, dispositifs médicaux, têtes de clubs de golf |
| Acier au carbone | Haute résistance, bonne usinabilité | Adapté aux environnements généraux, faible résistance à la corrosion | rentable | Composants automobiles, machines, quincaillerie de construction |
| Alliages d'aluminium | Léger, bon rapport résistance/poids, résistance à la corrosion | Adapté aux environnements où le poids est un facteur critique, bonne résistance à la corrosion | Plus cher que l'acier au carbone | Aérospatiale, composants automobiles, électronique |
| Superalliages | Résistance mécanique exceptionnelle, résistance au fluage | Idéal pour les environnements à haute température et à forte corrosion. | Coût élevé, durabilité à long terme | Turbines à gaz, composants aérospatiaux et marins |
| Alliages de cuivre | Excellente conductivité, résistance à la corrosion | Adapté aux environnements électriques et marins | Coût modéré | Composants électriques, pièces de plomberie, articles décoratifs |
| Laiton | Bonne usinabilité, résistance à la corrosion, aspect esthétique | Adapté aux environnements décoratifs et résistants à la corrosion | Coût modéré | Vannes, raccords, articles décoratifs |
| Fonte | Haute précision, robustesse, résistance à la chaleur | Convient aux applications exigeant une forte résistance, peut se corroder en milieu acide. | Abordable | Composants de moteur, tuyaux, machines |
| Verre | Transparence, propriétés thermiques spécifiques | Applications spécialisées nécessitant transparence et résistance thermique | Coût plus élevé dû à la complexité | Composants optiques, conteneurs spécialisés et lentilles |
Quelles sont les applications du moulage à la cire perdue ?
Le moulage à la cire perdue a un large éventail d'applications , qui se reflètent principalement dans les aspects suivants :
- Domaine aérospatial : La technologie de fonderie à cire perdue permet d’atteindre une très grande précision dimensionnelle et un excellent état de surface. Elle est particulièrement adaptée à la production de pièces moulées aux formes complexes et aux exigences de haute précision. Dans le secteur aérospatial, elle est largement utilisée pour la fabrication de composants clés tels que les aubes de moteur et les disques de turbine. Ces pièces présentent des exigences extrêmement élevées en matière de précision dimensionnelle et de qualité de surface, et la technologie de fonderie à cire perdue permet de répondre à ces exigences et de garantir les performances et la fiabilité des pièces.
- Secteur de la fabrication automobile : Dans le secteur de la fabrication automobile, la technologie de fonderie à cire perdue est utilisée pour produire des pièces de formes complexes, telles que les blocs-moteurs, les boîtiers de direction, etc. Ces pièces exigent une précision et une qualité de surface élevées. La technologie de fonderie à cire perdue permet d’obtenir des pièces moulées de haute qualité et de haute précision, améliorant ainsi les performances et la fiabilité des automobiles.
- Fabrication de dispositifs médicaux : Dans le domaine médical, la technique de fonderie à cire perdue est également utilisée pour fabriquer des dispositifs médicaux et des implants de précision . Ces dispositifs et implants doivent répondre à des exigences extrêmement élevées en matière de précision dimensionnelle et de finition de surface afin de garantir leur sécurité et leur efficacité lors de leur utilisation. La technique de fonderie à cire perdue permet de satisfaire ces exigences et de produire des pièces moulées de haute qualité et de haute précision pour la fabrication de dispositifs médicaux.
Trouver une entreprise de fonderie de précision
Pour ceux qui envisagent d'utiliser le moulage de précision dans leurs projets, le choix du bon partenaire est crucial. Qu'il s'agisse de moulage de précision d'aluminium, d'acier inoxydable ou de titane , il est important de choisir une entreprise qui réponde à vos besoins spécifiques.
Chez LS, nous sommes un fournisseur de premier plan en fonderie de précision. Forts de nombreuses années d'expérience et d'un équipement de fabrication à la pointe de la technologie, nous possédons le savoir-faire, les compétences et les outils nécessaires pour fournir des pièces et des produits robustes et de qualité, adaptés aux applications industrielles les plus exigeantes. Pour en savoir plus sur les différences entre la fonderie de précision et la fonderie sous pression, ou sur nos services et capacités, contactez-nous dès aujourd'hui .
FAQ
1. Quels sont les principes de base du moulage à la cire perdue ?
Le principe de base du moulage à la cire perdue consiste à utiliser un matériau fusible (généralement de la cire) pour fabriquer un moule prototype, puis à recouvrir la surface de ce moule de plusieurs couches de matériau réfractaire afin de former une coquille. Après durcissement et séchage de cette coquille, le moule prototype est fondu par chauffage pour obtenir une coquille creuse épousant la forme du moule prototype. Enfin, le métal en fusion est coulé dans cette coquille. Une fois le métal refroidi et solidifié, la coquille est brisée et la pièce moulée est extraite.
2. Quel est le processus de fonderie à cire perdue ?
Le procédé de fonderie à cire perdue comprend principalement les étapes suivantes : Fabrication d’un moule prototype : Un moule prototype est fabriqué à l’aide de cire ou d’autres matériaux fusibles par moulage par injection, pressage, etc. Revêtement réfractaire : Plusieurs couches de matériaux réfractaires (tels que sol de silice, sable de quartz, etc.) sont appliquées sur la surface du moule prototype. Un séchage et un durcissement sont nécessaires après chaque couche. Fusion du moule prototype : Le moule prototype revêtu de matériau réfractaire est placé dans un four de grillage et chauffé pour faire fondre le métal et démouler, laissant une coquille creuse. Coulée du métal en fusion : Le métal en fusion (tel que l’acier, l’aluminium, le cuivre et d’autres alliages) est coulé dans la coquille du moule et on attend qu’il refroidisse et se solidifie pour former la pièce moulée. Nettoyage des pièces moulées : La coquille du moule est cassée, les pièces moulées sont extraites et nettoyées et traitées.
3. À quels domaines la fonderie de précision convient-elle ?
Le moulage à la cire perdue est largement utilisé dans l'aérospatiale, l'automobile, le matériel médical , les machines industrielles, la fabrication d'œuvres d'art et d'autres domaines. Il offre notamment des avantages considérables pour la fabrication de composants exigeant une grande précision, des formes complexes et des matériaux haute performance.
4. Combien coûte le moulage à la cire perdue ?
Le coût du moulage à la cire perdue est relativement élevé, principalement en raison de la complexité du procédé et du prix élevé des matériaux et équipements nécessaires. Cependant, pour les pièces moulées de haute précision, de formes complexes et aux performances exigeantes, le moulage à la cire perdue est très rentable car il permet de réduire les opérations de finition et les rebuts, et d'améliorer la productivité.
Résumé
Le moulage à la cire perdue est une méthode de fonderie de précision qui consiste à réaliser un modèle fusible, à le revêtir de matériaux réfractaires, à fondre le modèle, à cuire le moule et à y couler le métal en fusion. Après refroidissement et solidification du métal, la pièce est démoulée. Grâce à ses procédés et technologies uniques, le moulage à la cire perdue offre à l'industrie moderne des solutions de formage des métaux de haute précision, de haute qualité et d'une grande flexibilité. L'amélioration et l'innovation continues de ce procédé favoriseront son application et son développement dans la production industrielle future.
