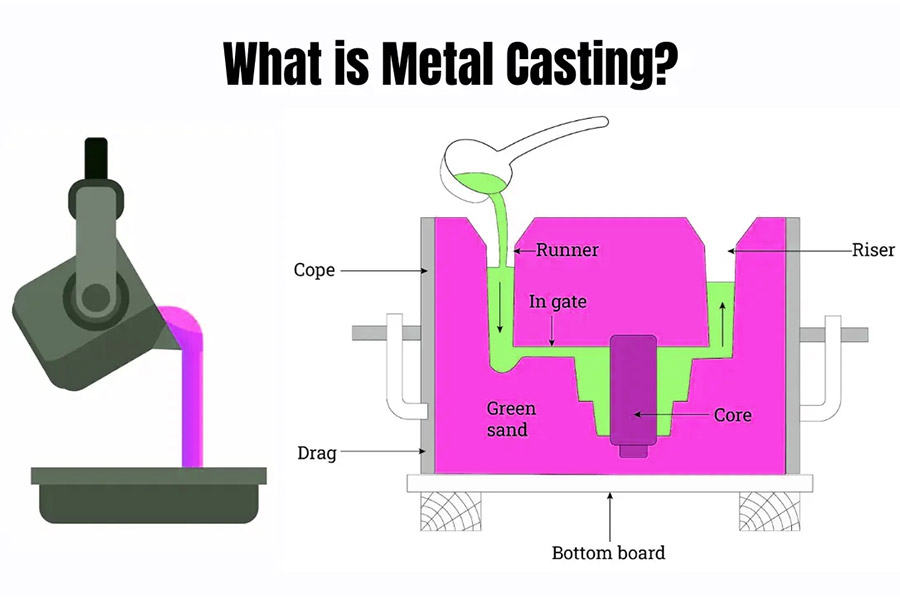

Le terme « moulage au sable » désigne le produit final et son procédé de fabrication. Il s'agit d'un procédé de fonderie de métaux réalisé en fonderie. C'est l'un des artisanats les plus anciens. Dans cette technique, le sable sert de matériau de moule. Le moulage au sable est un procédé de fonderie largement répandu qui consiste à fabriquer un moule à partir d'un mélange de sable et d'un liant, comme de l'argile. Cette technologie permet de produire des pièces métalliques complexes de tailles et de formes variées. Plus de 60 % des objets métalliques que nous voyons au quotidien sont fabriqués par moulage au sable . Dans cet article, nous allons découvrir le fonctionnement du moulage au sable. Nous examinerons également les avantages et les inconvénients du procédé, ses différents types, ses applications, et bien plus encore. Alors, commençons sans plus attendre !
Qu'est-ce que le moulage au sable ?
Le moulage au sable est une méthode de fonderie abordable permettant de réaliser une large gamme de pièces métalliques, des petites pièces complexes aux composants de grande taille et de conception minimaliste. Le coût relativement faible de fabrication des moules rend ce procédé attractif pour de nombreux fabricants.
Le moulage en sable est fondamentalement idéal pour la fabrication d'une large gamme de pièces métalliques grâce à sa simplicité et son efficacité. Le procédé débute par la création de moules en sable reproduisant fidèlement les contours du produit souhaité. Le métal en fusion est ensuite coulé dans le moule et, après refroidissement et solidification, on obtient le produit final. Bien que ce procédé puisse paraître simple, chaque étape implique de nombreux facteurs clés qui doivent être soigneusement étudiés et maîtrisés.

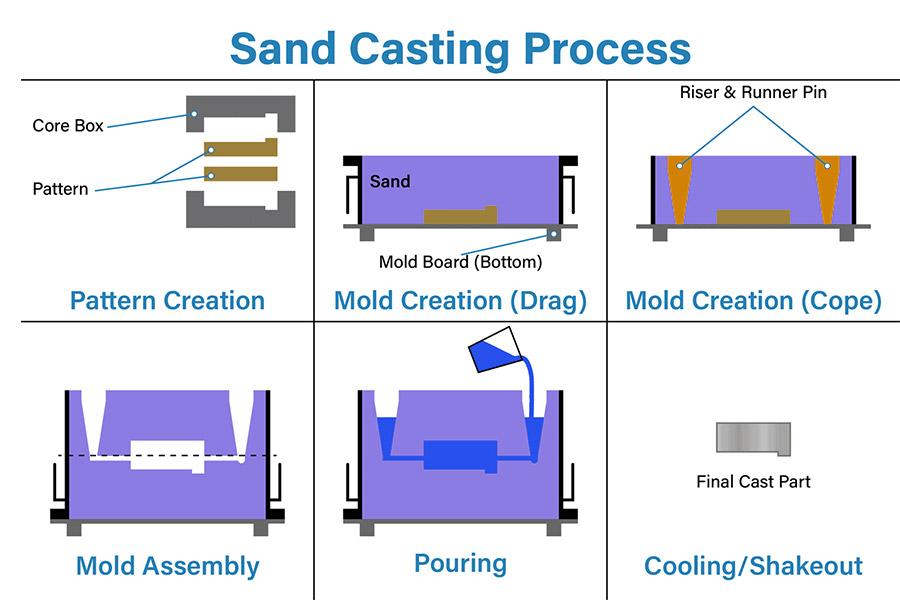

Comment fonctionne le moulage au sable ?
Le principe de fonctionnement du moulage en sable repose sur l'exploitation de la malléabilité et de la facilité de mise en forme du sable pour obtenir la pièce moulée souhaitée, grâce à des étapes telles que la préparation du moule, la coulée, la solidification et le refroidissement. Cette méthode de moulage présente non seulement un faible coût et un cycle de production court, mais aussi un large éventail d'applications. Elle est particulièrement adaptée à la production de pièces moulées de tailles variées et de formes complexes, notamment les grandes pièces. Voici le déroulement détaillé du processus de moulage en sable :

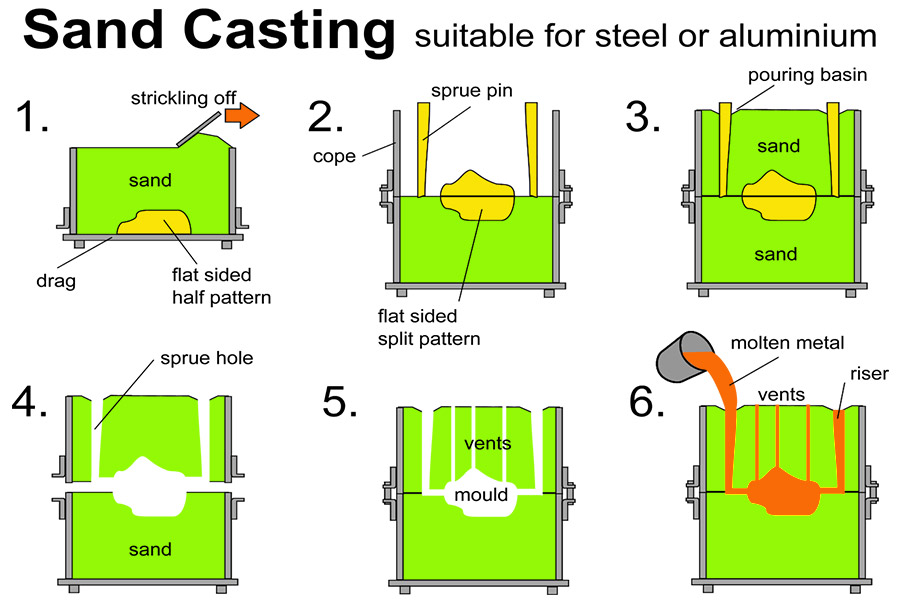

1. Production de moules
La première étape du moulage au sable consiste à fabriquer un moule conforme aux spécifications du dessin . Pour la production de pièces unitaires, on utilise généralement des moules en bois ; pour la production en série, on privilégie les moules en plastique ou en métal ; pour les pièces moulées en grande série, on utilise des gabarits afin d'optimiser la productivité. La précision et la qualité du moule influent directement sur la qualité de la pièce moulée finale.
2. Mélanger le sable
En fonction du type de fonderie et des exigences du moule en sable, on prépare du sable de moulage et du sable à noyau de qualité. Lors du mélange du sable, on utilise généralement un mélangeur pour homogénéiser le vieux sable , le sable neuf et l'argile. Les propriétés du sable de moulage influent fortement sur la qualité de surface et les défauts internes des pièces moulées.
3. Création de patrons et modélisation
La fabrication de moules consiste à réaliser des moules et des boîtes à noyaux à partir des plans de la pièce. Le moulage consiste à remplir le moule de sable de moulage pour former la cavité de la pièce moulée, et la fabrication du noyau consiste à lui donner sa forme interne. L'ajustement du moule consiste à placer le noyau de sable préparé dans la cavité du moule, puis à fermer la boîte à noyaux. Cette étape exige que le moule en sable soit très résistant et étanche afin d'éviter toute fuite de métal en fusion lors de la coulée.
4. Fusion
En fonction de la composition métallique requise pour la pièce moulée, les matériaux d'alliage sont préparés et fondus dans un four de fusion afin d'obtenir un métal liquide conforme aux exigences. La composition du métal et la température doivent être rigoureusement contrôlées durant le processus de fusion afin de garantir les performances et la qualité de la pièce moulée.
5. Verser
Injectez le métal en fusion dans le moule. Cette étape est plus dangereuse et exige une attention particulière en matière de sécurité. La vitesse et la température de coulée ont une incidence importante sur la qualité des pièces moulées et doivent être rigoureusement contrôlées.
6. Refroidissement par solidification
Le métal en fusion refroidit et se solidifie dans le moule en sable pour former une pièce moulée. Lors de la solidification , le métal se rétracte ; il est donc nécessaire de prendre en compte des facteurs tels que l’angle de dépouille et l’épaisseur de paroi de la pièce lors de la conception du moule afin d’éviter les défauts de moulage.
7. Nettoyage
Une fois le métal en fusion complètement solidifié, le sable de moulage est retiré, le canal d'alimentation et les autres pièces annexes sont enlevés, et la pièce moulée est formée. Lors du nettoyage, il convient de veiller à préserver la qualité de surface des pièces moulées et d'éviter les rayures et les chocs.
Quels types de sable sont utilisés dans le moulage au sable ?
Le moulage au sable utilise principalement les types de sable suivants :
1. Sable vert
Le moulage au sable vert est réalisé à l'aide de moules en sable humide, composé d'eau et de liants organiques, également appelés argile. L'expression « sable vert » signifie que le moule n'est pas encore durci au moment du coulage du métal. Le sable étant réutilisable, le moulage au sable vert est une technique simple et économique. Son principal inconvénient réside dans la fragilité du sable, qui peut entraîner un affaissement ou un déplacement du moule pendant la coulée.
2. Verre soluble ou silicate de sodium
Le silicate de sodium peut être utilisé pour la fabrication de pièces moulées en sable . Ce procédé est particulièrement avantageux pour le moulage en sable, qui nécessite une cavité. Le silicate de sodium passe rapidement de l'état liquide à l'état solide par passage de dioxyde de carbone, ce qui provoque sa déshydratation. Il est indispensable de mélanger le silicate de sodium à d'autres matériaux afin de faciliter le démoulage. Un mélange inadéquat peut entraîner l'incrustation du noyau à l'intérieur de la pièce.
3. Sable résineux
Le matériau de moulage pour le moulage en sable résineux est un mélange de sable de quartz et de sable résineux. Une fois mélangé et chauffé, ce mélange durcit pour former un moule solide et lisse. Un moule solide réduit le nombre de pièces défectueuses, mais son coût est plus élevé et la cadence de production plus lente. La fabrication des moules en sable résineux est plus longue car chaque moule doit être préparé et cuit individuellement.
Quels sont les avantages et les inconvénients du moulage au sable ?
Les avantages et les inconvénients du moulage au sable sont les suivants :
Avantage:
- Adaptabilité : Le moulage au sable permet de réaliser des pièces moulées de presque toutes les formes et tailles , des géométries simples aux composants mécaniques complexes.
- Faible coût : Comparé à d'autres méthodes de fonderie, le coût des équipements et des moules de fonderie en sable est relativement faible, et les matières premières sont faciles à obtenir, ce qui réduit le coût global de production.
- Procédé flexible : Le procédé de moulage au sable est relativement simple et facile à ajuster et à améliorer. Il permet également certaines modifications et ajustements pendant le processus de moulage afin de s’adapter aux différents besoins.
- Utilisation optimale des matériaux : Grâce à une conception et une exploitation rationnelles du procédé, le moulage au sable permet d'utiliser pleinement les matériaux de fonderie , de réduire les déchets et d'améliorer l'utilisation des matériaux.
- Recyclable : Bien que le moule en sable doive être jeté après chaque coulée, le sable lui-même peut être traité et réutilisé, contribuant ainsi à réduire le gaspillage des ressources.
Inconvénients
- Faible rendement de production : Le processus de fabrication des moules et de coulée du moulage au sable est relativement complexe et nécessite du temps et de la main-d’œuvre, ce qui entraîne un rendement de production relativement faible.
- Précision et qualité de surface limitées : Étant donné que l’étanchéité et l’uniformité du moule en sable sont difficiles à contrôler totalement, la précision dimensionnelle et la qualité de surface de la pièce moulée peuvent être affectées dans une certaine mesure.
- Pollution environnementale : Le procédé de moulage au sable peut générer des polluants tels que poussières, gaz d’échappement et eaux usées, entraînant une certaine pollution de l’environnement. Bien que des mesures de protection de l’environnement permettent de la maîtriser, son impact environnemental doit rester une priorité.
- Consommation énergétique élevée : Le moulage au sable nécessite une grande quantité d'énergie pour chauffer le métal et maintenir la température de l' atelier de moulage , ce qui augmente les coûts de production et la consommation d'énergie.
- Intensité du travail et risques pour la sécurité : Le moulage au sable est une activité très exigeante en main-d’œuvre et requiert des efforts physiques importants de la part des opérateurs. Parallèlement, le processus de moulage présente des risques pour la sécurité, tels que des températures élevées, la poussière et le bruit ; des mesures de protection efficaces doivent donc être mises en œuvre afin de garantir la sécurité des opérateurs.

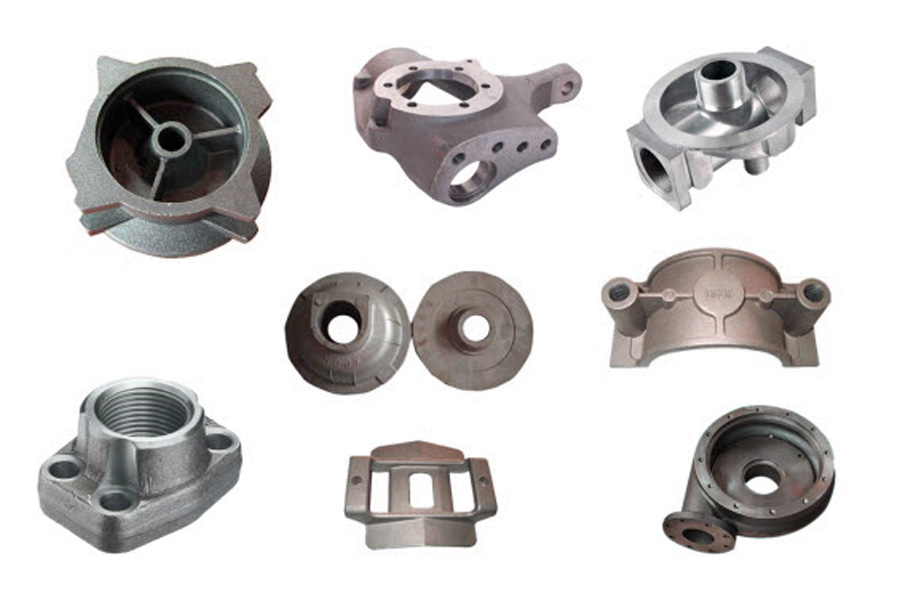

Quelles sont les applications du moulage au sable ?
Procédé de fabrication ancestral, le moulage au sable joue encore un rôle important dans l'industrie moderne . Il trouve de nombreuses applications dans divers domaines, notamment :
industrie automobile
Dans le secteur automobile, le moulage au sable est un procédé important pour la fabrication de pièces aux formes complexes . Par exemple, des composants essentiels comme les blocs-moteurs et les carters de boîte de vitesses sont souvent fabriqués grâce à cette technologie.
industrie aérospatiale
Le moulage au sable est également répandu dans l'industrie aérospatiale . Il est fréquemment utilisé pour fabriquer des composants de moteurs d'avion et des éléments structuraux exigeant une résistance et une précision extrêmement élevées. Plus précisément, les aubes de turbine, les carters, les supports et divers accessoires peuvent être fabriqués avec précision grâce à cette technologie.
Créez l'application
Dans le secteur de la construction, la technologie du moulage au sable est fréquemment utilisée pour fabriquer des produits essentiels tels que les raccords de tuyauterie et les plaques d'égout . Ce procédé confère à ces produits une durabilité et une robustesse exceptionnelles, garantissant ainsi leur longue durée de vie sur les chantiers.
Composants du système de tuyauterie
Dans le domaine des systèmes de tuyauterie, la technologie du moulage au sable présente des avantages uniques . Elle est largement utilisée dans la fabrication de composants essentiels tels que les corps de vannes, les raccords et les connecteurs de tuyauterie, qui jouent un rôle vital dans les réseaux de canalisations.
Fabrication à grande échelle de produits métalliques
À l'échelle mondiale, le procédé de fonderie en sable occupe une place prépondérante dans la fabrication d'objets métalliques . Des armes blanches comme les épées aux objets du quotidien tels que les casseroles et les chaudrons, la fonderie en sable joue un rôle essentiel. Bien que d'autres méthodes de fabrication aient progressivement gagné en importance avec le développement technologique, la fonderie en sable a conservé son statut irremplaçable grâce à son excellent rapport coût-efficacité et à son aptitude à la production de masse.
En quoi le moulage au sable se compare-t-il au moulage à la cire perdue ?
Le moulage au sable et le moulage à la cire perdue diffèrent considérablement à bien des égards . Le tableau suivant résume en détail les principales différences entre les deux procédés :
| Fonctionnalités/Méthodes | moulage au sable | moulage de précision |
|---|---|---|
| Processus | Fabrication de maquettes (bois, plastique, etc.), modelage, coulage, dépoussiérage, nettoyage et inspection. | Fabrication des moules en cire → trempage répété de la barbotine pour former une coque → déparaffinage → cuisson des coques → coulage → refroidissement → nettoyage et inspection |
| Finition | En général, Ra est d'environ 6,3 μm, valeur influencée par divers facteurs. | Plus élevée, car la précision du moule est élevée et la qualité de surface de la coque est bonne. |
| Matériaux applicables | Divers matériaux métalliques, tels que le fer, l'acier, l'alliage d'aluminium, etc. | Il convient aux métaux exigeant une grande précision et un état de surface impeccable, tels que l'acier inoxydable, les alliages de titane, etc. |
| Coût | Pour les pièces volumineuses et lourdes, le coût est relativement bas. | Le coût peut être plus élevé, notamment pour les motifs complexes et délicats. |
| Rendement | Convient à la production de masse, mais aussi aux volumes de production plus faibles. | Il peut être adapté à différents volumes de production, mais convient généralement mieux à la production de masse avec des exigences de haute précision. |
| Flexibilité | La fabrication des moules est relativement simple et la modification du design est relativement facile. | Le moule est complexe à fabriquer et la modification de sa conception est difficile, mais sa précision est élevée. |
| Domaines d'application | Industrie automobile, fabrication de machines, construction et autres secteurs | aérospatiale, dispositifs médicaux, art et autres domaines |
Quels sont les défis du moulage au sable ?
Procédé de fonderie traditionnel, la fonderie en sable est confrontée à de nombreux défis face à la transformation et à la modernisation de la production et à la concurrence du marché. Voici un résumé détaillé des principaux défis rencontrés par la fonderie en sable :
- Problèmes de rugosité de surface : La surface des pièces moulées en sable est souvent rugueuse et nécessite des étapes de post-traitement supplémentaires pour l’améliorer, ce qui augmente les coûts et les délais de production.
- Limitations en matière de précision dimensionnelle : comparée à d’autres méthodes de fonderie, la fonderie en sable peut présenter certains inconvénients en termes de précision dimensionnelle, ce qui limite son application à la fabrication de pièces moulées nécessitant une haute précision.
- Protection de l'environnement et gestion des déchets : Les déchets de sable issus du procédé de moulage au sable doivent être éliminés correctement afin d'éviter tout impact négatif sur l'environnement. Parallèlement, les gaz et les eaux usées susceptibles d'être générés lors du procédé de moulage doivent également être gérés efficacement.
- Concurrence et évolution technologique : Avec le développement de l’industrie manufacturière, d’autres méthodes de fonderie et technologies de fabrication avancées continuent d’émerger, et la fonderie en sable est confrontée à la concurrence et à l’évolution technologique. Pour rester compétitives, les entreprises de fonderie en sable doivent investir continuellement dans la recherche et le développement et l’innovation.
- Coûts des matières premières et de la main-d'œuvre : La fluctuation des prix des matières premières et la hausse des coûts de main-d'œuvre constituent des défis pour la maîtrise des coûts des entreprises de fonderie au sable. Ces entreprises doivent trouver des solutions pour réduire leurs coûts tout en maintenant la qualité de leurs produits et l'efficacité de leur production.
FAQ
1. Quel est le processus principal de moulage au sable ?
Le processus principal de fonderie en sable se déroule comme suit : ① Préparation du sable : Préparation du sable de moulage et du sable à noyaux. ② Fabrication des moules : Réalisation des moules et des boîtes à noyaux selon les plans. On peut utiliser des moules en bois, en plastique ou en métal, etc. ③ Moulage et fabrication des noyaux : Utilisation du sable de moulage pour former la cavité de la pièce et créer la forme interne (noyau). ④ Fusion : Préparation de la composition chimique selon la composition métallique requise, sélection d’un four de fusion adapté pour fondre l’alliage et obtenir le métal liquide. ⑤ Coulée : Injection du métal liquide dans le moule en sable, en contrôlant la vitesse de coulée pour assurer un remplissage complet de la cavité. ⑥ Solidification et refroidissement : Refroidissement du métal après solidification dans le moule en sable. ⑦ Démoulage et nettoyage : Élimination des canaux de coulée, du sable et autres impuretés, puis sablage et polissage des pièces. ⑧ Inspection : Effectuer un contrôle qualité sur les pièces moulées pour s'assurer qu'elles répondent aux exigences de conception.
2. Quelle est la rugosité de surface des pièces moulées en sable ?
La rugosité de surface des pièces moulées en sable varie selon les conditions de procédé et les matériaux, et se situe généralement entre 6,3 et 12,5 µm (Ra). Elle dépend principalement de facteurs tels que la qualité du moule en sable, la température de coulée, la composition de l'alliage et la vitesse de refroidissement. Afin d'améliorer la rugosité de surface, des traitements ultérieurs peuvent être nécessaires, comme l'usinage ou le traitement chimique.
3. Quels sont les avantages du moulage en sable par rapport aux autres méthodes de moulage ?
Le moulage en sable est largement utilisé dans la production industrielle grâce à ses avantages tels que sa simplicité, son faible coût et sa grande flexibilité. Comparé à d'autres méthodes de moulage comme le moulage à la cire perdue et le moulage sous pression, le moulage en sable est plus rentable pour la fabrication de pièces volumineuses et lourdes. De plus, le moule de moulage en sable est relativement simple à réaliser, sa conception est facile à modifier et il peut s'adapter aux besoins de production de pièces moulées de formes et de dimensions variées.
4. Quelle est la précision dimensionnelle du moulage au sable ?
La précision dimensionnelle du moulage en sable se situe généralement entre IT14 et IT18, ce qui signifie qu'il existe un certain écart entre les dimensions de la pièce moulée et la valeur théorique. Cet écart est principalement dû aux caractéristiques du matériau du moule en sable et à la complexité du processus de moulage. Afin d'améliorer la précision dimensionnelle, il est nécessaire de contrôler rigoureusement la précision de fabrication du moule en sable, la température de coulée, le type d'alliage et les paramètres du processus de moulage.
Résumé
Procédé traditionnel et essentiel de mise en forme des métaux, le moulage au sable demeure irremplaçable dans la production industrielle moderne. En améliorant et en optimisant constamment ses procédés afin d'accroître la qualité des pièces moulées et l'efficacité de la production, le moulage au sable continuera de contribuer au développement industriel. Parallèlement, le renforcement de la conscience environnementale et l'innovation technologique constituent également des axes de développement importants pour les entreprises de moulage au sable.
