Quels matériaux sont utilisés dans le moulage au sable ?

Le moulage en sable est l'une des méthodes les plus anciennes et les plus répandues dans le domaine de la fonderie. Son principe consiste à verser du métal en fusion dans un moule en sable préalablement préparé, puis à le démouler une fois refroidi et solidifié afin d'obtenir la pièce moulée de la forme souhaitée. La préparation des moules en sable est cruciale, et le choix du matériau influe directement sur la qualité, la productivité et le coût des pièces moulées. Cet article présente en détail les principaux matériaux utilisés en moulage en sable .

Quels matériaux sont utilisés dans le moulage au sable ?

Le moulage en sable est compatible avec de nombreux matériaux ; cependant, il est plus couramment utilisé avec les métaux. Le choix du matériau dépend des performances de moulage, du volume de production, etc. Les matériaux les plus couramment utilisés en moulage en sable sont :

1. Aluminium

L'aluminium est l'un des matériaux les plus utilisés pour le moulage en sable en raison de ses propriétés mécaniques. Il présente un rapport résistance/poids élevé, une faible densité, une bonne résistance à la corrosion et une bonne aptitude au moulage. Parmi les alliages d'aluminium couramment utilisés pour le moulage en sable, on trouve l'ADC12, l'AL6061 et l'A356. Le moulage en sable de l'aluminium nécessite des sables de base tels que la silicochromite et la chromite.

2.Bronze

Le bronze, alliage de cuivre et d'étain, est un matériau couramment utilisé pour le moulage au sable. Le moulage au sable du bronze dépend de sa composition , qui repose sur le rapport cuivre/étain ou la présence d'autres éléments tels que l'aluminium, le zinc, le nickel et le fer. Parmi les alliages de bronze adaptés au moulage au sable, on trouve le bronze d'aluminium, le bronze au manganèse et le bronze au silicium. Chaque alliage possède des propriétés spécifiques. Par exemple, le bronze d'aluminium et le bronze au manganèse présentent une résistance mécanique élevée, une bonne résistance à la corrosion et à l'usure, ainsi qu'une bonne ténacité. Le bronze au manganèse offre une résistance à la corrosion et à l'usure exceptionnelle, ainsi que des propriétés mécaniques remarquables. Le bronze au silicium, quant à lui, se distingue par sa bonne usinabilité et sa bonne aptitude au moulage.

3. Laiton

Le laiton est un alliage de cuivre et de zinc qui, grâce à sa forte teneur en ces éléments, est résistant à la rouille et à la corrosion. Il ne contient ni fer ni oxyde de fer. Le laiton possède une bonne conductivité électrique et une résistance à la traction élevée. C'est pourquoi il est un matériau de fonderie en sable très prisé pour les pièces nécessitant ces propriétés.

4. Zinc

Le zinc est un matériau robuste, doté d'une dureté élevée, d'une excellente résistance à la corrosion et d'une bonne aptitude au moulage. De plus, sa résistance et sa dureté permettent de fabriquer facilement des pièces à parois fines après alliage. Le zinc est plus facile à mouler en sable que l'aluminium .

5. Diriger

Le plomb était l'un des matériaux les plus utilisés par les Romains pour le moulage au sable . Lourd et résistant à la corrosion, il présente toutefois certains risques pour la santé et son utilisation requiert des précautions strictes. Il convient néanmoins à la fabrication de pièces de petite et moyenne taille, comme les raccords de tuyauterie.

6. Cuivre

Le cuivre est un matériau coûteux, robuste et lourd, reconnu pour sa conductivité électrique et thermique. Comme il ne rouille pas et est très malléable, il convient parfaitement au moulage au sable, notamment pour la fabrication d'éléments de plomberie.

7. Fer

Le fer est couramment utilisé en fonderie sable en raison de sa fluidité et de son faible retrait volumétrique/linéaire. Cependant, ses faibles propriétés mécaniques, sa résistance élevée à la compression et sa faible résistance à la traction le rendent inadapté aux pièces de formes complexes ou de structures asymétriques. Par exemple, les pièces moulées en fonte grise présentent une excellente coulabilité et usinabilité ; les pièces moulées en fonte ductile offrent une bonne fluidité et un retrait important ; et les pièces moulées en fonte malléable présentent une excellente ductilité, usinabilité, ténacité et résistance à la corrosion .

8. Acier doux

L'acier doux, à faible teneur en carbone (0,15 % à 0,30 %), présente une ductilité et une malléabilité supérieures. Largement utilisé en raison de son faible coût et de sa facilité de mise en œuvre , il est toutefois difficile à usiner en raison de sa porosité, de son retrait et de sa tendance à la fissuration.

9. Acier inoxydable

La résistance à la corrosion, la durabilité et la robustesse de l'acier inoxydable en font un matériau de choix pour le moulage au sable . Son faible coefficient de dilatation thermique améliore la précision, les tolérances serrées et la stabilité dimensionnelle. Cependant, c'est un métal coûteux et sa dureté élevée rend le démoulage des pièces difficile.

Quels liants et additifs sont essentiels en fonderie de sable ?

En fonderie au sable, les liants et les additifs jouent un rôle essentiel . Ils influent sur la résistance, la stabilité et la résistance à la chaleur du moule, ainsi que sur la qualité de la pièce moulée. Voici un aperçu détaillé de certains liants et additifs indispensables :

1. Adhésif

Argile

L'argile est un liant minéral naturel qui agglomère le sable de fonderie pour former un moule présentant une certaine résistance et stabilité. Les liants à base d'argile sont peu coûteux, largement disponibles et respectueux de l'environnement. Ils font partie des liants couramment utilisés en fonderie de sable.

Résine

La résine est un adhésif organique synthétique qui réagit chimiquement avec un agent de durcissement spécifique pour former un moule en sable solide. Les adhésifs à base de résine présentent une résistance élevée, un séchage rapide et une imperméabilité à l'eau, et conviennent à la production de pièces moulées de haute précision et de haute qualité, notamment de grandes pièces aux formes complexes.

2. Additifs

En fonderie en sable, outre le liant, il est nécessaire d'ajouter d'autres additifs pour améliorer les performances du moule, tels que la perméabilité, la résistance aux contraintes thermiques, etc. Ces additifs comprennent, entre autres :

Agent de libération	Également appelé agent de démoulage, il réduit l'adhérence entre le moule en sable et la pièce moulée, facilitant ainsi le démoulage et évitant d'endommager la pièce ou de perdre le moule. Parmi les agents de démoulage couramment utilisés, on trouve le phénol bitumineux, la cire de paraffine et l'huile de silicone.
plastifiant	Il permet d'augmenter la surface de contact entre les particules de sable, améliorant ainsi sa plasticité et son extrudabilité. Le moulage du sable est alors plus aisé et les problèmes de moulage et de casse sont évités. Parmi les plastifiants couramment utilisés, on trouve le graphite gélifié, l'amidon de maïs et l'alginate de sodium.
stabilisateur thermique	Il permet d'améliorer la résistance du sable aux hautes températures, évitant ainsi toute déformation et perte de stabilité et garantissant la qualité et l'état de surface des pièces moulées. Parmi les stabilisants thermiques couramment utilisés, on trouve les particules céramiques, les composés de métaux alcalins et l'hydroxypropylméthylcellulose.

Quel équipement est utilisé en fonderie de sable ?

L' équipement utilisé en fonderie de sable comprend principalement les catégories suivantes :

1. Matériel de mélange de sable : La machine à mélanger le sable sert à mélanger uniformément du sable (terre de modelage spéciale) et une quantité appropriée d’argile afin de préparer un matériau de moule adapté au moulage. Des outils tels que des pelles et des tamis sont également nécessaires pour faciliter le processus de mélange , notamment pour le tamisage du sable et la manipulation du matériau mélangé.
2. Machines de fabrication de moules : machines à graver, utilisées pour fabriquer des moules à partir d’échantillons ou de dessins fournis par les clients. Ces machines peuvent graver des matériaux tels que le bois, les feuilles de plastique et les blocs de métal afin de créer des moules précis.
3. Matériel pour la fabrication des noyaux : four de cuisson. Pour les pièces moulées avec cavités internes, un noyau est nécessaire pour remplir la cavité du moule. Des matériaux comme des boîtes à noyaux en aluminium et du sable enrobé sont également requis .
4. Équipement de moulage : La machine de moulage sert à comprimer le sable mélangé et à lui donner la forme du moule. Elle permet d’améliorer considérablement l’efficacité du moulage et de réduire la charge de travail des opérateurs. Par ailleurs, des outils tels qu’un bac à sable, une plaque de fond, un racloir, une pelle, un stylet, une plaque de fer en forme de V pour l’ouverture des canaux d’injection, des brosses et des aiguilles à mouler sont également nécessaires au processus de moulage.
5. Équipement de fusion : Four électrique, utilisé pour fondre le métal. La taille et la puissance du four électrique sont déterminées par les besoins de production.

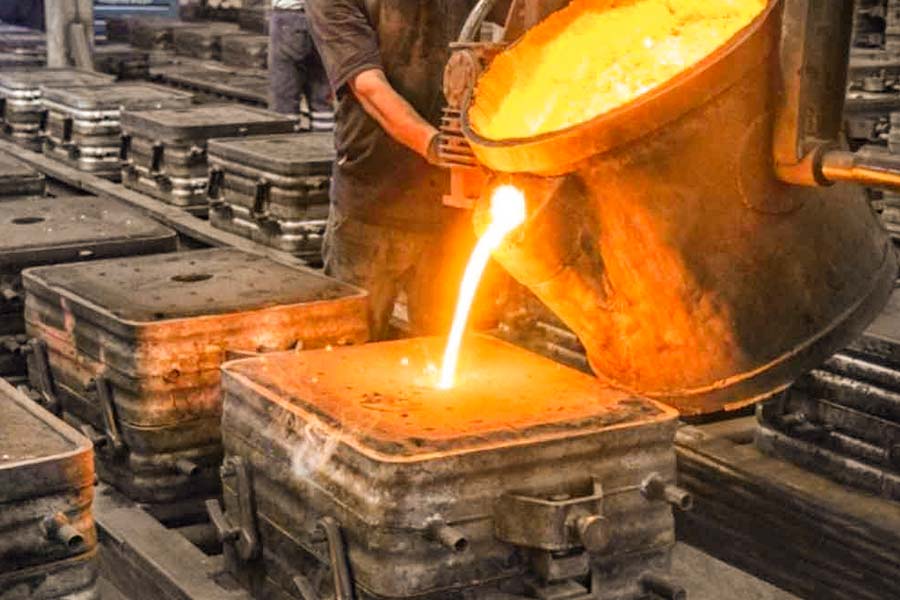

6. Matériel de coulée : poche de coulée, utilisée pour contenir et transférer le métal en fusion. Il existe des poches de coulée de différentes tailles pour faciliter le transfert du métal en fusion du four électrique au moule. Dans les grandes fonderies, des équipements de levage tels que des ponts roulants sont également nécessaires pour soulever les pièces moulées ou les moules de grande taille et faciliter le processus de coulée.
7. Équipement de nettoyage : Machine de sablage, utilisée pour nettoyer le sable et les impuretés à la surface des pièces moulées et pour effectuer un dépolissage de surface.

Quel est l'impact du choix des matériaux sur le moulage au sable ?

Le choix des matériaux joue un rôle déterminant en fonderie au sable , influençant directement la qualité, les performances et la productivité des pièces moulées. Voici une analyse détaillée de l'impact du choix des matériaux sur la fonderie au sable :

• Qualité de surface des pièces moulées : La rugosité de surface des matériaux de modelage comme le sable de quartz est faible, ce qui permet d’obtenir des pièces moulées de haute qualité. En revanche, le sable d’argile réfractaire est relativement grossier et la qualité de surface des pièces moulées est relativement médiocre.
• Précision dimensionnelle des pièces moulées : Le retrait du matériau de moulage influe sur la précision dimensionnelle des pièces moulées. Chaque matériau présentant un retrait différent, le choix du matériau approprié est crucial pour garantir la précision dimensionnelle de vos pièces.
• Structure interne et propriétés mécaniques des pièces moulées : Le choix du matériau de moulage influence la formation de la structure interne des pièces moulées lors du refroidissement. Par exemple, le sable de graphite, grâce à sa bonne conductivité thermique, favorise la formation d'une structure interne homogène. Le choix du matériau de moulage influe également sur les propriétés mécaniques de la pièce. Ainsi, le sable de graphite ne réagit pas chimiquement avec le fer pendant le refroidissement, ce qui confère aux pièces moulées une résistance et une dureté élevées. En revanche, le sable de quartz alumineux s'incorpore à la surface de la pièce et forme une liaison chimique, augmentant ainsi sa ténacité.
• Résistance et stabilité du moule en sable : La teneur en boue, la composition et la morphologie des particules, ainsi que d’autres caractéristiques du sable d’origine, influent sur la résistance et la perméabilité du moule . Une teneur excessive en boue peut fragiliser le moule et nuire à son aptitude au démoulage ; une composition granulométrique inadaptée peut entraîner une dilatation thermique et favoriser l’apparition de défauts de dilatation. Le choix de l’adhésif est également crucial. Des liants tels que l’argile et la résine renforcent la résistance et la stabilité du moule et garantissent l’absence de fissures ou de déformations lors du coulage .

Quelles sont les applications des matériaux de fonderie en sable ?

Le moulage en sable est une méthode de fonderie courante et largement utilisée, convenant à la production d'une grande variété de métaux et d'alliages. Voici un résumé détaillé des applications des matériaux de moulage en sable :

industrie automobile

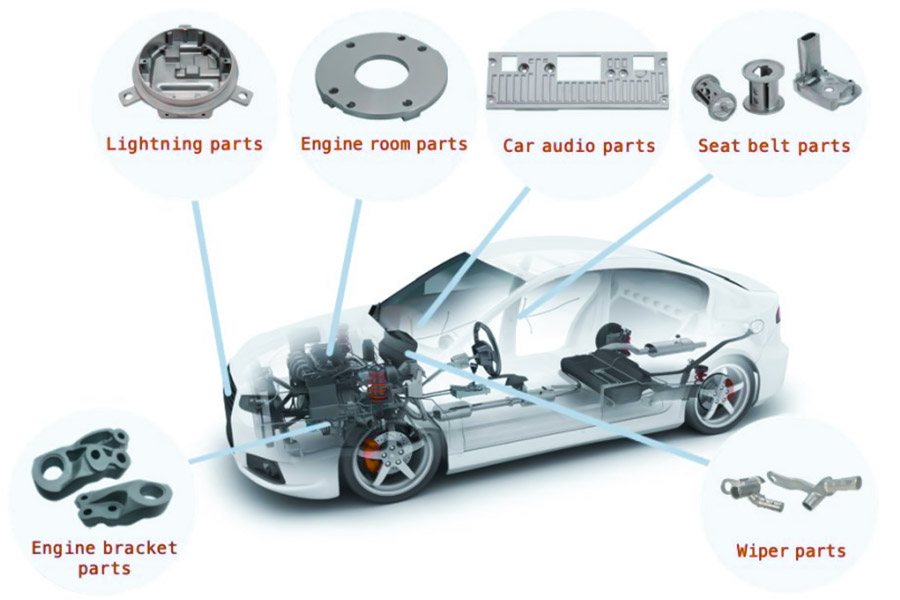

Dans le secteur automobile, le moulage au sable est un procédé important pour la fabrication de pièces aux formes complexes . Par exemple, des composants essentiels comme les blocs-moteurs et les carters de boîte de vitesses sont souvent fabriqués grâce à cette technologie.

industrie aérospatiale

Le moulage au sable est également répandu dans l'industrie aérospatiale . Il est fréquemment utilisé pour fabriquer des composants de moteurs d'avion et des éléments structuraux exigeant une résistance et une précision extrêmement élevées. Plus précisément, les aubes de turbine, les carters, les supports et divers accessoires peuvent être fabriqués avec précision grâce à cette technologie.

Créez l'application

Dans le secteur de la construction, la technologie du moulage au sable est fréquemment utilisée pour fabriquer des produits essentiels tels que les raccords de tuyauterie et les plaques d'égout. Ce procédé confère à ces produits une durabilité et une robustesse exceptionnelles, garantissant ainsi leur longue durée de vie sur les chantiers.

Composants du système de tuyauterie

Dans le domaine des systèmes de tuyauterie, la technologie du moulage au sable présente des avantages uniques . Elle est largement utilisée dans la fabrication de composants essentiels tels que les corps de vannes, les raccords et les connecteurs de tuyauterie, qui jouent un rôle vital dans les réseaux de canalisations.

Fabrication à grande échelle de produits métalliques

À l'échelle mondiale, le procédé de fonderie au sable occupe une place prépondérante dans la fabrication d'objets métalliques. Des armes blanches comme les épées aux objets du quotidien tels que les casseroles et les chaudrons, la fonderie au sable joue un rôle essentiel. Bien que d'autres méthodes de fabrication aient progressivement gagné en importance avec le développement technologique, la fonderie au sable a conservé son statut irremplaçable grâce à son excellent rapport coût-efficacité et à son aptitude à la production de masse.

FAQ

1. Quels types de sable sont principalement utilisés dans le moulage au sable ?

Le sable le plus couramment utilisé en fonderie est le sable siliceux , très apprécié pour sa résistance aux hautes températures, sa haute résistance à la compression et sa facilité de mise en œuvre. Lorsque les performances du sable siliceux à haute température ne répondent pas à des exigences spécifiques, on utilise également des sables spéciaux tels que le sable de zircon, le sable de chromite et le sable de corindon.

2. Quels types de liants existe-t-il pour le sable de moulage ?

Il existe différents types de liants pour le sable de moulage , le plus couramment utilisé étant l'argile. On trouve également diverses huiles siccatives ou semi-siccatives, des silicates hydrosolubles, des phosphates et diverses résines synthétiques, qui peuvent servir de liants pour le sable de moulage afin d'améliorer la résistance du moule et du noyau.

3. Quelle est la fonction principale des revêtements utilisés en fonderie de sable ? Quels sont leurs ingrédients ?

Les revêtements utilisés en fonderie sable servent principalement à améliorer la qualité de surface des pièces moulées . Ils sont principalement composés de matériaux pulvérulents et de liants à haute résistance réfractaire et à bonne stabilité chimique à haute température. On y trouve également des solvants (tels que l'eau ou d'autres solvants) et divers additifs facilitant l'application. L'ensemble de ces composants forme une couche protectrice qui prévient les défauts tels que l'adhérence et l'inclusion de sable dans la pièce moulée lors de la coulée.

4. Quelle est la différence dans les matériaux utilisés entre le moulage à l'argile humide et le moulage à l'argile sèche ?

La principale différence entre les matériaux utilisés pour les moules en sable argileux humide et ceux utilisés pour les moules en sable argileux sec réside dans leur teneur en eau. Le sable de moulage pour le sable argileux humide présente une humidité modérée à l'état humide, l'argile et une quantité appropriée d'eau constituant le liant principal. Une fois le moule en sable confectionné, il est directement moulé et coulé à l'état humide. La teneur en eau du sable de moulage pour les moules en sable argileux sec est légèrement supérieure à celle des moules humides. Après confection, le moule en sable doit être recouvert d'une peinture réfractaire et séché. Une fois refroidi, il peut être moulé et coulé.

Résumé

Une grande variété de matériaux sont utilisés en fonderie , notamment différents types de sable, de liants, de revêtements et d'additifs. Le choix et l'utilisation de ces matériaux ont un impact important sur la qualité et la productivité des pièces moulées. Par conséquent, lors de la réalisation d'un moulage en sable, les matériaux de fonderie appropriés doivent être sélectionnés en tenant compte de critères complets tels que la forme, la taille, le matériau et les exigences de production de la pièce.
