Come funziona la fusione multigetto?

Con il rapido progresso della scienza e della tecnologia, la stampa 3D si è diffusa in molti settori , diventando un elemento chiave della produzione moderna. Tra le numerose tecnologie di stampa 3D, la tecnologia di fusione a getto multiplo (MJF) si distingue e attira l'attenzione per la sua elevata efficienza, precisione e flessibilità.

Questo articolo fornirà un'analisi approfondita del principio di funzionamento della tecnologia di fusione multigetto e discuterà i suoi esempi applicativi e le prospettive di sviluppo future nel settore manifatturiero.

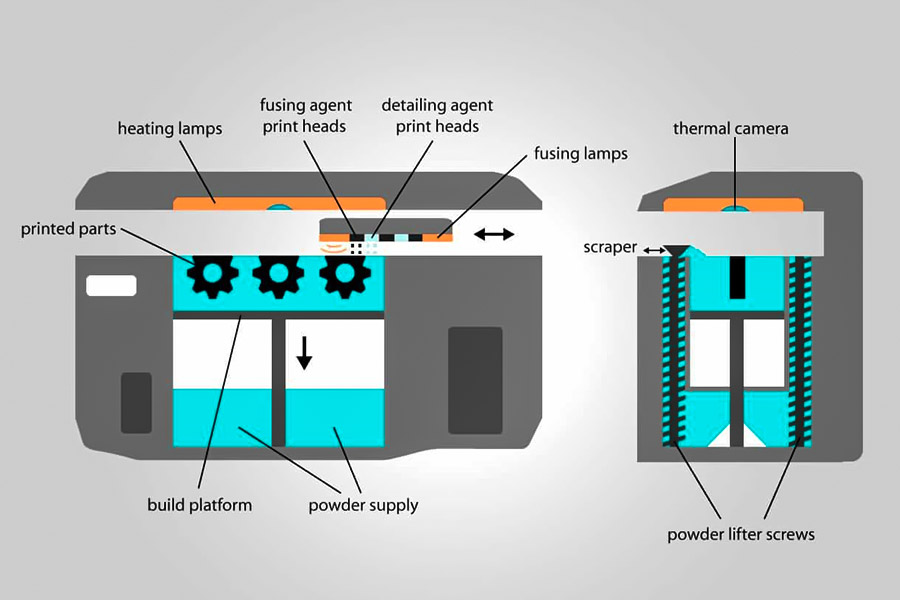

Come funziona la fusione a getto multiplo (MJF)?

Quando inizia un processo di stampa 3D a fusione multi-getto , gli ingegneri posizionano un blocco di costruzione mobile all'interno della stampante. La stampante inizia quindi a operare depositando uno strato di materiale in polvere , che può includere poliammide 11 (PA 11), poliammide 12 (PA 12) o poliammide termoplastica (TPA) . Successivamente, il gruppo di stampa e fusione si sposta nell'area di costruzione designata, dove la testina a getto d'inchiostro applica con precisione l'agente di fusione. Dopo la stampa dello strato corrente, il blocco di costruzione si sposta leggermente indietro per consentire alla stampante di continuare a depositare lo strato successivo di polvere e ripetere il processo di stampa. Una volta completata l'intera stampa, l'operatore rimuove i blocchi di costruzione, li lascia raffreddare per un certo periodo di tempo e quindi separa i pezzi stampati dalla polvere residua. Per rimuovere completamente la polvere rimanente dai pezzi, gli operatori utilizzano anche strumenti come sabbiatura, pistole ad aria compressa o pistole ad acqua per una pulizia di precisione.

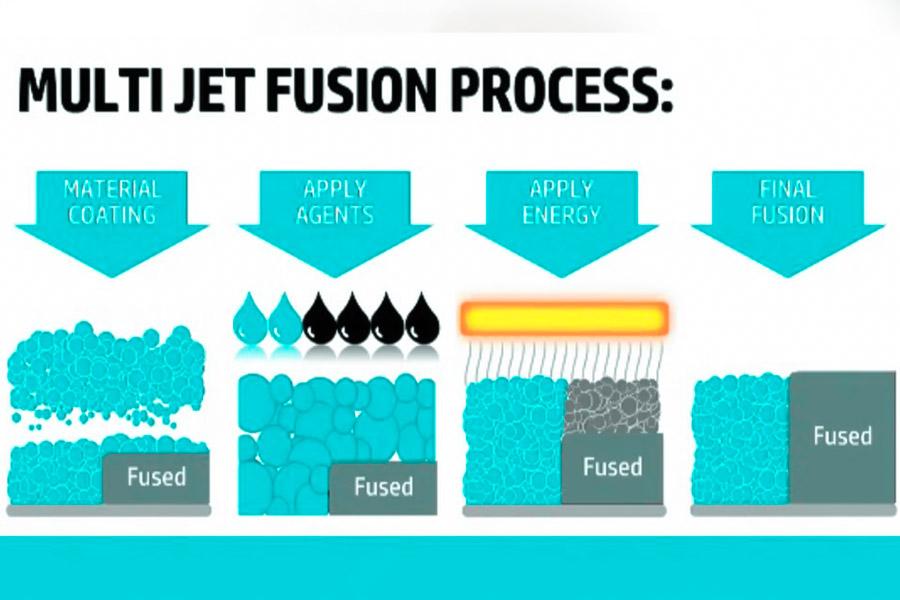

Quali sono le fasi chiave del processo di fusione multi-getto?

Il principio di funzionamento della tecnologia di fusione multi-getto si basa sulla combinazione di un letto di polvere e di una testina di stampa a getto d'inchiostro, consentendo la stampa 3D di oggetti mediante il controllo preciso dell'iniezione del legante liquido e della fusione della polvere. Il processo specifico è il seguente:

1. Deposizione di polvere: Prima di iniziare la stampa, la stampante deposita un sottile strato di polvere polimerica sul piano di stampa. Queste polveri sono solitamente termoplastiche, come il nylon PA12, ecc.
2. Stampa a getto d'inchiostro: una testina di stampa a getto d'inchiostro scorre su uno strato di polvere, spruzzando con precisione due agenti chiave: un agente fondente e un affinatore, sulla base di un modello digitale dell'oggetto desiderato. L'agente fondente serve a unire le particelle di polvere per formare uno strato solido; mentre l'affinatore serve a regolare il grado di fusione della polvere e a migliorare la precisione dello stampaggio.
3. Riscaldamento e solidificazione: il dispositivo di riscaldamento a infrarossi scansiona l'intero letto di polvere e riscalda l'area in cui viene aggiunto l'agente fondente per fonderlo e solidificarlo. Questo processo garantisce risultati di fusione ottimali e un'elevata qualità di stampa.
4. Accumulo strato per strato: dopo aver completato la stampa di un singolo strato, la stampante deposita un nuovo strato di polvere sopra quello polimerizzato e ripete i passaggi di stampa a getto d'inchiostro e polimerizzazione a caldo descritti in precedenza. Questo processo viene ripetuto fino a quando l'intero oggetto non è stampato strato per strato .
5. Post-elaborazione: Dopo la stampa, sono necessarie fasi di post-elaborazione come il raffreddamento, il recupero della polvere non fusa e la sabbiatura per rimuovere la polvere residua, al fine di garantire la qualità e le prestazioni finali dell'oggetto stampato.

Qual è il processo di post-elaborazione della tecnologia di fusione multi-getto?

La post-elaborazione della tecnologia di fusione multigetto comprende principalmente le seguenti fasi chiave:

• Fase di raffreddamento: questo processo avviene all'interno dell'unità di costruzione. È importante notare che, sebbene HP preveda un raffreddamento naturale per i moduli, le unità di costruzione non devono attendere che la polvere e i componenti si raffreddino completamente prima di avviare una nuova stampa.
• Recupero della polvere non fusa: una volta che l'unità di costruzione si è raffreddata a una temperatura adeguata, viene spostata in una stazione di trattamento speciale. Qui, la polvere non fusa viene aspirata tramite un sistema di aspirazione e raccolta in un apposito contenitore per il successivo riutilizzo.
• Rimozione della polvere residua: Per rimuovere completamente la polvere residua dalla superficie dei pezzi, si ricorre solitamente alla sabbiatura, all'iniezione di aria o all'iniezione di acqua. Questa fase può essere eseguita manualmente o automaticamente mediante attrezzature quali un tamburo, una lavatrice a ultrasuoni o una lucidatrice vibrante.

Quali sono i vantaggi della fusione multijet?

MJF è la tecnologia di stampa 3D di HP . Deposita l'agente fondente e il raffinatore sul letto di polvere attraverso la testina di stampa a getto d'inchiostro per ottenere una stampa ad alta precisione. I suoi vantaggi sono i seguenti:

Dettagli	Descrizione
Quasi	La fusione multigetto può essere preparata fino a 10 volte più velocemente rispetto alla sinterizzazione laser selettiva (SLS) e alla modellazione a deposizione fusa (FDM), consentendo lavori di stampa rapidi.
Alta precisione	Grazie all'applicazione a spruzzo di flussi e agenti finissimi, nonché all'impiego di testine di stampa ad alta precisione e sistemi di distribuzione di polveri, è possibile ottenere un prodotto finito con una superficie liscia, un'elevata risoluzione dei dettagli e proprietà meccaniche uniformi.
Il materiale è esteso	Può essere applicato a una vasta gamma di materiali, tra cui materie plastiche come il nylon, metalli e ceramiche, offrendo possibilità di progettazione e produzione per una più ampia gamma di applicazioni.
Ridurre i costi	L'efficiente sistema di fusione a getto multiplo e il basso costo delle materie prime consentono di ridurre notevolmente il costo dei prodotti stampati in 3D e di migliorarne la competitività sul mercato.
protezione ambientale	Questa tecnologia riduce gli sprechi e il consumo energetico, diminuendo così l'impatto ambientale.

Quali sono i limiti della fusione multi-getto?

Sebbene la tecnologia di fusione multigetto (MJF) presenti numerosi vantaggi , ha anche alcune limitazioni. Di seguito viene fornita un'analisi dettagliata delle limitazioni della tecnologia MJF :

Limitazioni	Descrizione
Costo elevato delle attrezzature	Poiché si tratta sostanzialmente di un monopolio di Hewlett-Packard, il costo di consumo delle apparecchiature rimane elevato.
La gamma di colori è limitata	A causa dell'influenza dei reagenti chimici nel processo di produzione, il colore delle parti stampate è generalmente grigio o nero, il che limita la scelta del colore.
Elevate perdite di produzione	Nel processo produttivo si verificano alcune perdite, che possono influire sulla garanzia a lungo termine e sui costi di produzione del prodotto.

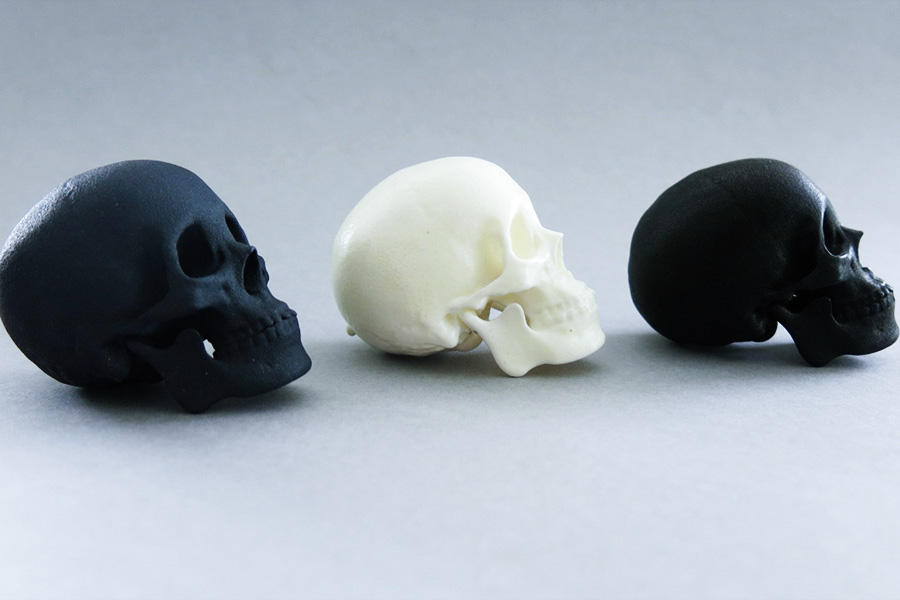

Quali materiali vengono utilizzati nella fusione multijet?

La tecnologia di fusione a getto multiplo (MJF) è ampiamente utilizzata nel campo della stampa 3D grazie alla sua elevata efficienza e precisione. Questa tecnologia utilizza principalmente materiali in polvere termoplastica, tra cui alcuni tipi comuni:

Nylon 12 (PA12)

1. Caratteristiche: PA12 è un materiale in nylon ad alte prestazioni con elevata resistenza , buona resistenza all'abrasione, resistenza chimica e basso assorbimento di umidità. Mantiene prestazioni stabili in un ampio intervallo di temperature.
2. Applicazione: Adatto alla produzione di vari componenti funzionali, come parti di automobili, manici di utensili, involucri di apparecchiature elettroniche, ecc., soprattutto dove sono richieste elevata resistenza e resistenza all'usura.

Nylon 11 (PA11)

1. Caratteristiche: Il PA11 è più flessibile del PA12, ha una maggiore resistenza agli urti e una migliore tenacità alle basse temperature. Possiede inoltre una buona resistenza chimica e all'abrasione.
2. Applicazione: Adatto alla produzione di componenti che richiedono elevata flessibilità e resistenza agli urti, come tubi, flessibili, guarnizioni, ecc.

Polipropilene (PP)

1. Caratteristiche: Il PP è un materiale leggero con buona resistenza chimica , resistenza al calore e basso costo. È facile da lavorare e ha una buona resistenza alla fessurazione da stress.
2. Applicazione: Adatto alla produzione di vari componenti leggeri, come contenitori, materiali di imballaggio, componenti automobilistici, ecc., soprattutto laddove sono richiesti costi e peso ridotti.

TPU (poliuretano termoplastico)

1. Caratteristiche: Il TPU possiede una flessibilità simile alla gomma, elevata elasticità e resistenza all'usura. Rimane elastico in un ampio intervallo di temperature e ha una buona resistenza allo strappo.
2. Applicazione: Adatto alla produzione di componenti che richiedono elasticità, morbidezza e resistenza all'usura, come suole, guarnizioni, tubi flessibili, attrezzature sportive, ecc.

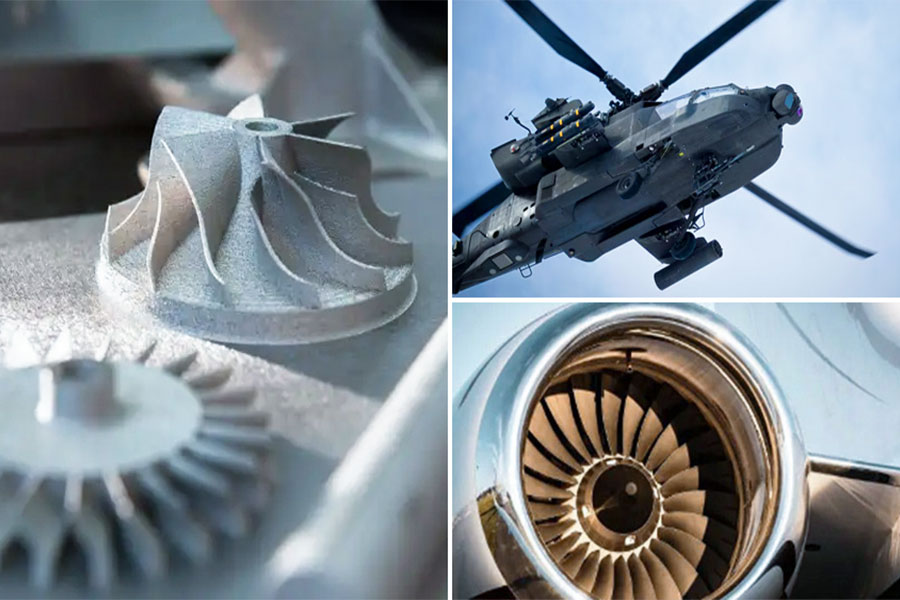

Quali sono le applicazioni industriali della fusione multi-getto?

La tecnologia MJF ha una vasta gamma di applicazioni industriali, principalmente nei seguenti settori:

• Arti protesici e dispositivi medici: la tecnologia MJF consente di stampare dispositivi medici complessi ad alta precisione, come strumenti di navigazione chirurgica e impianti personalizzati; allo stesso tempo, permette di creare parti protesiche personalizzate, altamente compatibili e resistenti.
• Alleggerimento delle automobili: questa tecnologia viene utilizzata per la produzione di componenti funzionali e strutturali delle automobili . Si caratterizza per elevata resistenza e leggerezza, e consente di progettare forme geometriche complesse. È particolarmente adatta alla stampa di componenti leggeri, alla riduzione del peso delle automobili e al miglioramento dell'efficienza dei consumi e delle prestazioni.
• Settore aerospaziale: la tecnologia MJF consente di produrre rapidamente prototipi complessi di alta precisione e di ridurre i tempi di sviluppo del prodotto; al contempo, permette di personalizzare diversi strumenti aerospaziali di alta precisione e durata .
• Beni di consumo: nella produzione di calzature, la tecnologia MJF stampa suole, solette e intersuole resistenti e confortevoli, consentendo la personalizzazione; inoltre, viene utilizzata per produrre custodie belle e resistenti per prodotti elettronici, come smartphone, tablet e notebook, che supportano anch'esse la personalizzazione del design.

Quanto è conveniente la fusione multigetto?

L' analisi costi-benefici della tecnologia di fusione a getto multiplo (MJF) è la seguente:

Costo

1. Elevato utilizzo del materiale: la tecnologia MJF consente di ottenere un elevato utilizzo del materiale controllando con precisione la fusione e la solidificazione della polvere. Rispetto ad altre tecnologie di stampa 3D (come SLS o FDM) , si riduce lo spreco di materiale.
2. Investimento iniziale più elevato: i costi iniziali di acquisto e installazione delle apparecchiature MJF potrebbero essere più elevati, inclusi i costi delle apparecchiature stesse, la preparazione del sito, la formazione del personale, ecc.
3. Notevole convenienza economica per lotti di produzione di medie dimensioni: Per i lotti di produzione di medie dimensioni, la tecnologia MJF si distingue per la sua eccezionale convenienza economica. Grazie all'elevata velocità di stampa e all'ottimo utilizzo del materiale, il costo medio per pezzo può essere significativamente ridotto.
4. Bassi costi di post-elaborazione: i pezzi stampati con la tecnologia MJF presentano in genere una migliore qualità superficiale e precisione e richiedono un minor numero di fasi di post-elaborazione, riducendo così i costi di lavorazione aggiuntivi.

Benefici

• Elevata efficienza produttiva: la tecnologia MJF offre una velocità di stampa superiore, consentendo di ridurre i tempi del ciclo produttivo e migliorare l'efficienza complessiva.
• Elevata flessibilità di progettazione: questa tecnologia consente di stampare componenti con forme geometriche complesse, offrendo ai progettisti maggiore libertà e favorendo l'innovazione dei progetti.
• Elevate capacità di personalizzazione: la tecnologia MJF supporta la stampa su richiesta e la personalizzazione su misura, in grado di soddisfare le esigenze specifiche di diversi clienti.
• Ampia gamma di applicazioni: la tecnologia MJF ha ampie prospettive di applicazione in ambito medico , automobilistico, aerospaziale, dei beni di consumo e in altri settori, offrendo ai produttori maggiori opportunità di mercato.

LS: Il vostro unico fornitore di componenti personalizzati

Con oltre 15 anni di esperienza nella produzione , realizziamo componenti CNC con tolleranze fino a 0,005 mm, offriamo preventivi in ​​giornata e consegne entro 72 ore. Abbiamo prodotto oltre 80.000 pezzi diversi in varie quantità. Il nostro obiettivo è fornire servizi di lavorazione di componenti metallici di alta qualità ed efficienza, sia per la prototipazione che per la produzione di massa. LS è leader in settori simili per la lavorazione CNC, lo stampaggio a iniezione, la lavorazione della lamiera, lo stampaggio dei metalli, la prototipazione rapida, la stampa 3D e altri servizi. Trasforma le tue idee in realtà con i nostri eccellenti servizi di produzione on-demand per realizzare prototipi semplici e complessi e componenti finali, tutti i nostri prodotti soddisfano rigorosi requisiti di tolleranza e qualità.

Riepilogo

La tecnologia di fusione a getto multiplo (MJF) ha dimostrato un grande potenziale e valore nel campo della stampa 3D grazie alla sua elevata efficienza, precisione e flessibilità. Con il continuo progresso tecnologico e la costante espansione delle applicazioni, si prevede che la tecnologia MJF svolgerà un ruolo sempre più importante nell'industria manifatturiera. In futuro, possiamo aspettarci di vedere applicazioni sempre più innovative e scoperte tecnologiche basate sulla tecnologia MJF, che infonderanno nuova vitalità allo sviluppo del settore manifatturiero.

Disclaimer

Il contenuto di questa pagina è fornito a solo scopo di riferimento. LS non rilascia alcuna dichiarazione o garanzia, esplicita o implicita, in merito all'accuratezza, alla completezza o alla validità delle informazioni. Non si devono dedurre parametri prestazionali, tolleranze geometriche, caratteristiche di progettazione specifiche, qualità e tipologia dei materiali o lavorazione in relazione a ciò che un fornitore o produttore terzo fornirà tramite la rete Longsheng. È responsabilità dell'acquirente che richiede un preventivo per i componenti determinare i requisiti specifici per tali componenti. Vi preghiamo di contattarci per ulteriori informazioni .

Team LS

LS è un'azienda leader del settore specializzata in soluzioni di produzione personalizzate. Con oltre 20 anni di esperienza e più di 5.000 clienti al servizio, ci concentriamo su lavorazioni CNC di alta precisione, lavorazione della lamiera , stampa 3D , stampaggio a iniezione , stampaggio metalli e altri servizi di produzione completi.
Il nostro stabilimento è dotato di oltre 100 centri di lavoro avanzati a 5 assi ed è certificato ISO 9001:2015. Forniamo soluzioni di produzione rapide, efficienti e di alta qualità a clienti in oltre 150 paesi in tutto il mondo. Che si tratti di produzioni a basso volume o di personalizzazioni su larga scala, siamo in grado di soddisfare le vostre esigenze con consegne in sole 24 ore. Scegliere LS Technology significa scegliere efficienza, qualità e professionalità.
Per saperne di più, visitate il nostro sito web: www.lsrpf.com

FAQ

1. Come funziona la stampa a fusione multi-ugello?

La stampa a fusione multi-ugello (qui si può fare riferimento alla fusione multi-getto, un concetto simile alla tecnologia MJF, ma "fusione multi-ugello" non è un termine standard) prevede solitamente che più ugelli spruzzino materiale fuso simultaneamente o in sequenza, il quale viene rapidamente raffreddato e solidificato sulla piattaforma di stampa per formare l'oggetto tridimensionale desiderato. Tuttavia, nell'applicazione pratica della tecnologia MJF, il materiale in polvere viene solitamente fuso da una o più fonti di calore (come laser o radiazione infrarossa) anziché spruzzato da un ugello. Quindi, se la domanda si riferisce alla tecnologia MJF, il suo principio di funzionamento consiste nel fondere strati di polvere attraverso una fonte di calore, accumulandoli strato dopo strato per formare un oggetto.

2. Cos'è il processo MJF?

Il processo MJF (Multiple Jet Fusion) comprende principalmente le seguenti fasi: ① Preparazione: Distribuire il materiale in polvere sullo strato inferiore della piattaforma di stampa. ② Fusione: Utilizzare una fonte di calore (come un laser) per fondere selettivamente i materiali sullo strato di polvere in base ai dati di slicing del modello 3D. ③ Solidificazione: Il materiale fuso si raffredda rapidamente e si solidifica, formando un forte legame con lo strato di polvere sottostante. ④ Ripetizione: Ripetere il processo precedente strato per strato fino a quando l'intero oggetto non è stampato. ⑤ Post-elaborazione: Rimuovere la polvere non fusa ed eseguire la pulizia e la lavorazione necessarie sull'oggetto stampato.

3. Come funziona il processo FDM?

Il processo FDM (Fused Deposition Modeling) riscalda e fonde materiali filamentosi (solitamente termoplastici), li estrude dall'ugello e li deposita strato per strato sulla piattaforma di stampa secondo i dati di slicing del modello 3D. Ogni strato di materiale si raffredda e solidifica rapidamente dopo l'estrusione, formando un legame con lo strato sottostante. Accumulando strato dopo strato, si ottiene infine l'oggetto tridimensionale desiderato. Il processo FDM presenta i vantaggi di un basso costo, un'ampia gamma di materiali e una facile operatività.

4. Quali materiali utilizza la tipografia MJF?

La stampa MJF (fusione multi-getto) utilizza principalmente materiali termoplastici in polvere, come nylon (PA), policarbonato (PC), ecc. Questi materiali presentano buone proprietà di fluidità e adesione allo stato fuso, garantendo agli oggetti stampati elevata resistenza e buona qualità superficiale. Inoltre, la tecnologia MJF consente di stampare anche materiali in polvere speciali, come materiali compositi contenenti particelle metalliche, per soddisfare esigenze applicative specifiche.
