In LS Manufacturing, la fiducia dei nostri clienti si guadagna attraverso oltre 15 anni di esperienza, garantendo precisione dimensionale e qualità del ±0,5% in oltre 12.000 progetti, come dimostrato dalla certificazione ISO 9001:2015 e consegna puntuale del 99,80%.

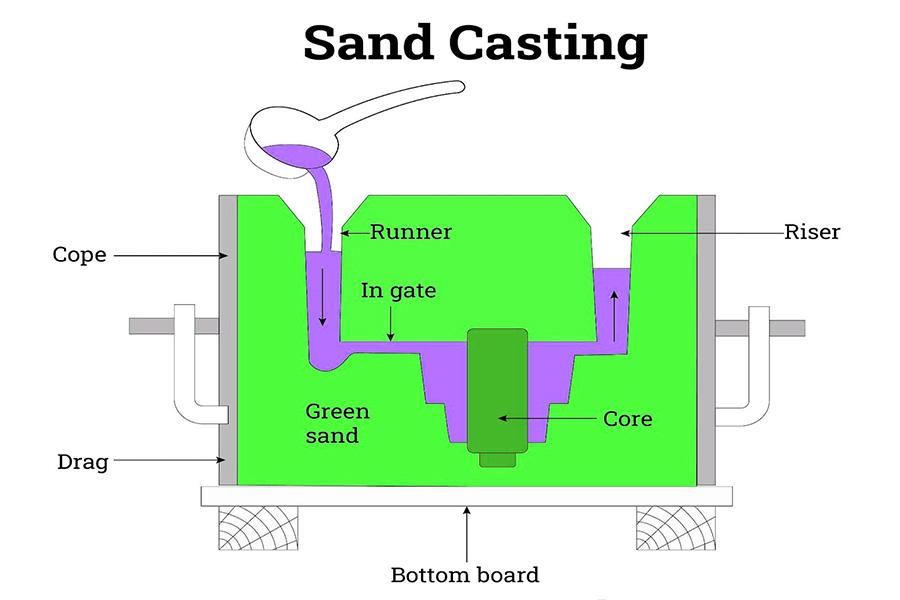

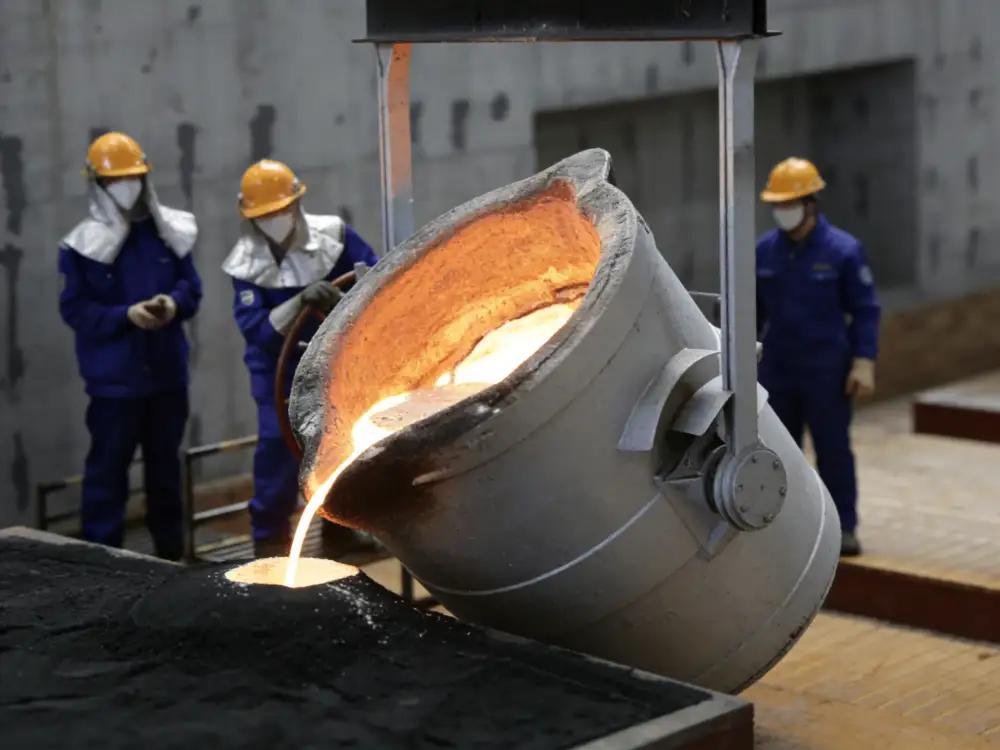

La fusione in sabbia è un processo di fusione del metallo versatile ed economico che produce parti metalliche complesse e durevoli versando il metallo fuso in una cavità dello stampo in sabbia. Questo metodo consente la creazione di componenti di grandi dimensioni con geometrie complesse e passaggi interni, offrendo un'eccezionale flessibilità per cicli di produzione di volume medio-basso con un investimento minimo in attrezzature.
Presso LS Manufacturing siamo specializzati nei servizi di fusione in sabbia verde e fusione in sabbia con legante resina per alluminio, ferro, acciaio e leghe non ferrose. La nostra esperienza ingegneristica affronta sfide di produzione comuni come il controllo della porosità, l'accuratezza dimensionale e l'ottimizzazione della finitura superficiale attraverso la progettazione avanzata di sistemi di colata, il monitoraggio del processo in tempo reale e l'analisi scientifica della solidificazione, garantendo che ogni pezzo fuso raggiunga le proprietà meccaniche e l'integrità strutturale richieste.
Utilizza la nostra piattaforma di produzione digitale per semplificare il processo di produzione. Invia il tuo modello 3D per ricevere un preventivo immediato e un'analisi professionale di producibilità, che ti consentirà di ottenere componenti fusi in sabbia di alta qualità con tempi di consegna ridotti e una migliore efficienza dei costi.
LS Manufacturing fornisce servizi di fusione in sabbia di alta qualità con un controllo preciso sui parametri chiave del processo. Tutte le specifiche tecniche sono personalizzabili per soddisfare requisiti specifici del progetto e rispettare gli standard internazionali come ASTM e ISO.
| Materiale di fusione | Temp. di versamento (°C) | Resistenza alla trazione (MPa) | Durezza (HB) | Tolleranza dimensionale (CT) | Applicazioni tipiche |
|---|---|---|---|---|---|
| Ferro grigio (ASTM A48) | 1350-1400 | ≥200 | 170 - 220 | CT8-CT10 | Basi di macchine, blocchi motore, componenti idraulici |
| Ferro duttile (ASTM A536) | 1370-1420 | ≥450 | 160 - 210 | CT8-CT10 | Ingranaggi, alberi motore, parti strutturali pesanti |
| Acciaio al carbonio (AISI 1020) | 1550-1600 | ≥430 | 140 - 200 | CT9-CT11 | Macchinari industriali, staffe, attrezzature per utensili |
| Lega di alluminio (A356) | 700-750 | ≥230 | 60 - 90 | CT7-CT9 | Alloggiamenti automobilistici, staffe aerospaziali, involucri |
| Acciaio inossidabile (CF8) | 1520-1580 | ≥485 | 140 - 180 | CT9-CT11 | Valvole, pompe, apparecchiature per il trattamento chimico |

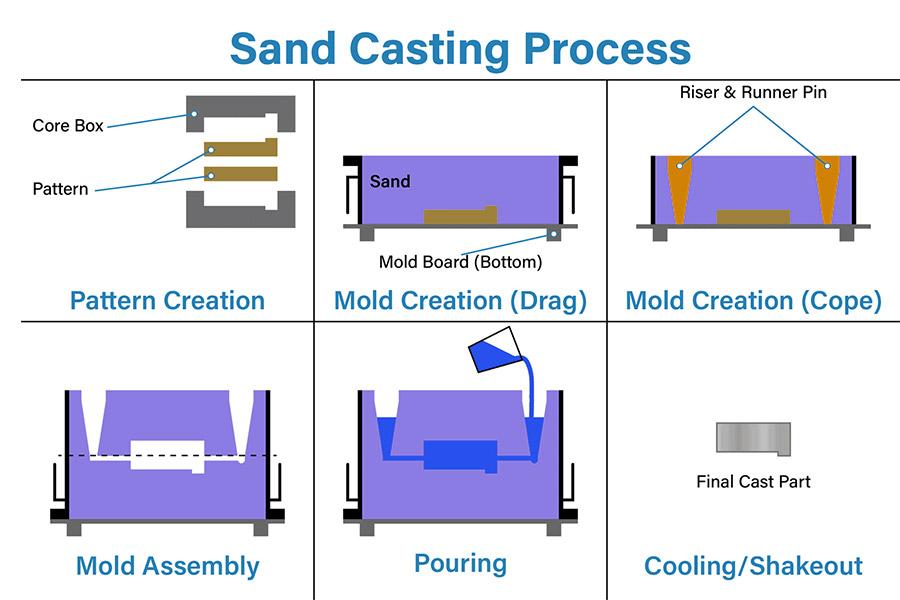

La fusione in sabbia è un metodo di produzione affidabile e versatile per la produzione di componenti metallici robusti. Presso LS Manufacturing, il nostro processo collaudato garantisce che ogni fusione raggiunga precisione dimensionale, integrità strutturale e qualità costante.

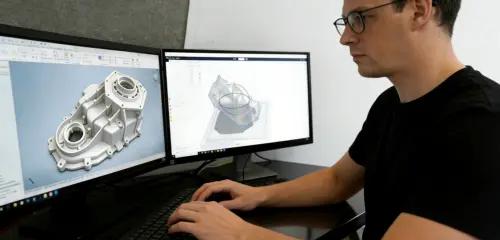

Conduciamo un'approfondita revisione del progetto e un'analisi di producibilità (DFM) per ottimizzare la tua parte per la fusione. Questa progettazione anticipata identifica potenziali problemi nella geometria, nello spessore delle pareti e negli angoli di sformo per prevenire difetti, ridurre i costi e accelerare la tempistica del progetto.
Modelli precisi e scatole d'anima sono realizzati utilizzando la lavorazione CNC avanzata o la stampa 3D. Questa fase è fondamentale per ottenere la precisione dimensionale e il dettaglio della superficie della parte finale nello stampo in sabbia.

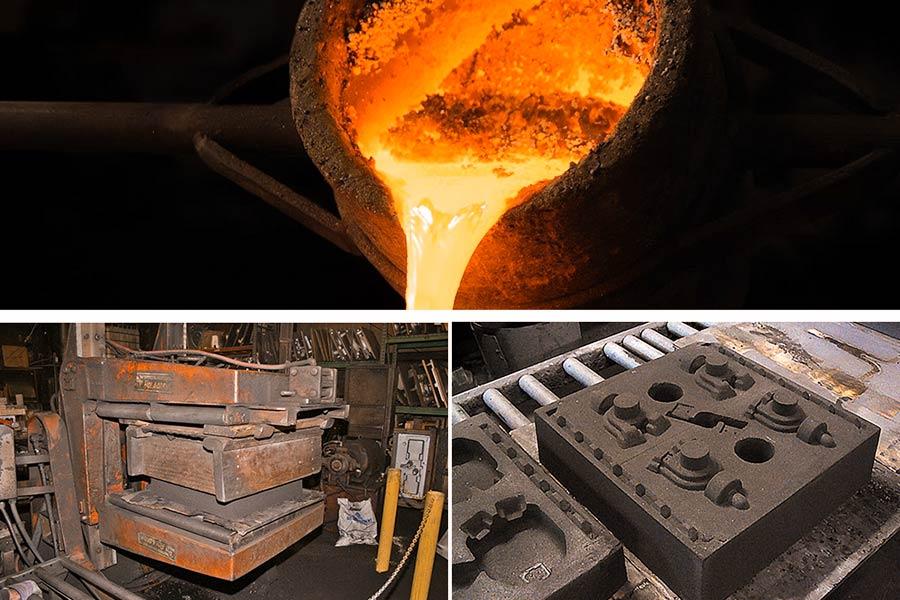

Sabbie leganti specializzate vengono compattate attorno al modello per formare la cavità dello stampo. I nuclei vengono posizionati per creare funzionalità interne. Il nostro processo controllato garantisce resistenza e stabilità dello stampo per un riempimento e una solidificazione costanti del metallo.

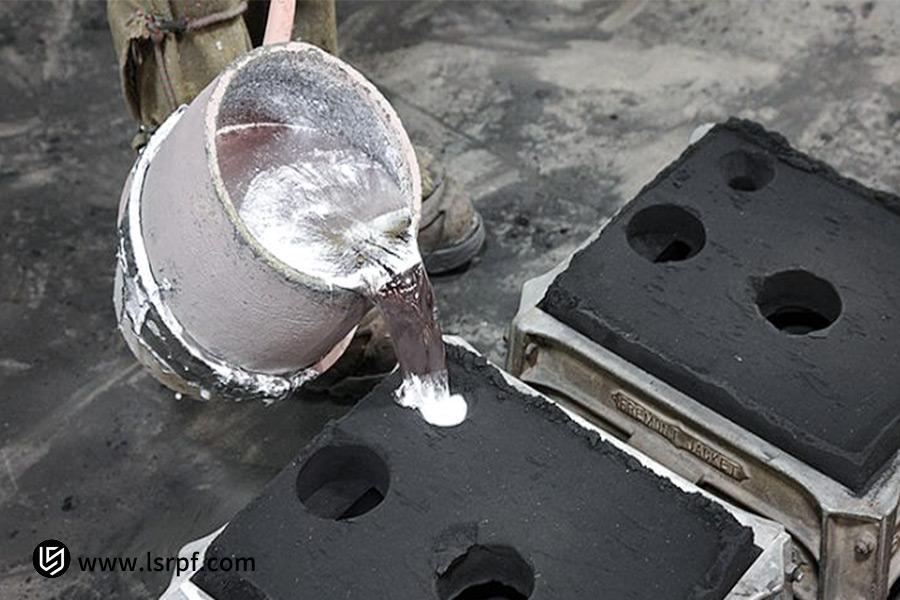

Le leghe vengono fuse in forni regolati a temperature e prodotti chimici precisi. Il metallo fuso viene quindi versato nello stampo preparato in condizioni controllate per ridurre al minimo la turbolenza, l'ossidazione e la formazione di inclusioni.
Il getto viene lasciato solidificare all'interno dello stampo secondo profili termici calcolati. Dopo il raffreddamento, lo stampo viene staccato (shakeout) e il getto grezzo viene estratto per la pulizia e l'ispezione iniziali.
La fusione subisce processi di finitura come molatura, granigliatura e lavorazione meccanica. Ogni parte viene sottoposta a controllo dimensionale e test non distruttivi per verificare che soddisfi tutte le specifiche prima della consegna finale.

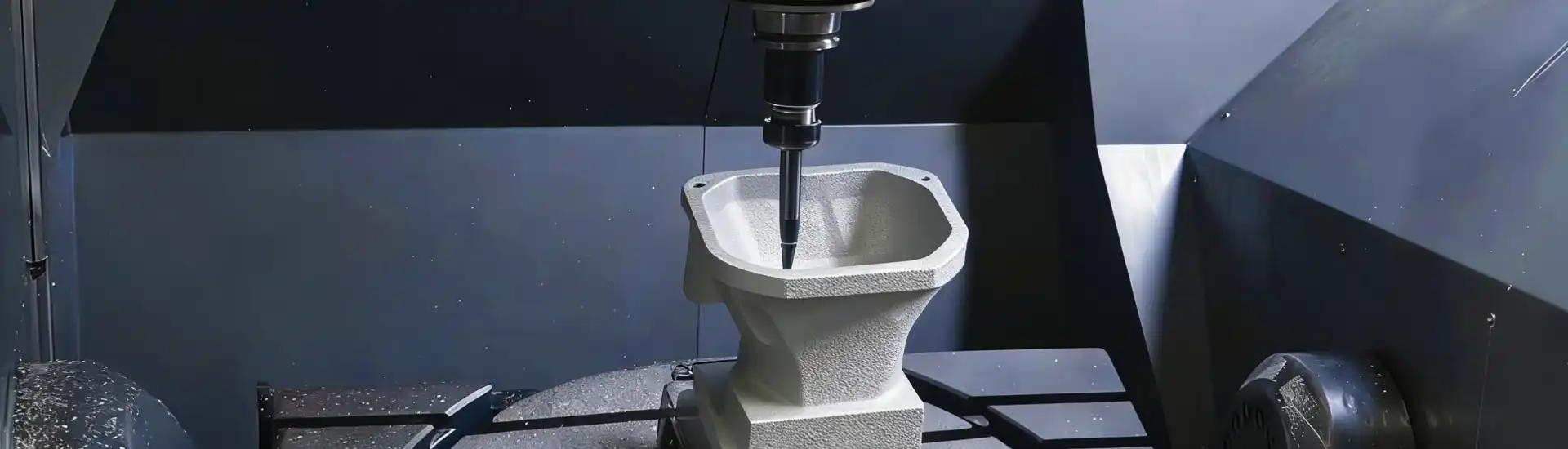

LS Manufacturing fornisce servizi completi di lavorazione CNC per componenti fusi in sabbia, garantendo la precisione dimensionale finale e la qualità superficiale necessarie per l'assemblaggio diretto. Ottimizziamo la producibilità eseguendo un'analisi integrata per definire la geometria as-cast, le tolleranze di lavorazione e la strategia di fissaggio ottimali, garantendo l'integrità della parte e l'efficienza dei costi.
Presso LS Manufacturing, la qualità è integrata in ogni fase del processo di fusione in sabbia, dalla preparazione iniziale dello stampo alla convalida della parte finale. Il nostro sistema integrato di gestione della qualità, basato sulle certificazioni IATF 16949 e ISO 9001, è progettato per fornire getti robusti che soddisfano le rigorose esigenze delle applicazioni automobilistiche, industriali e di macchinari pesanti.

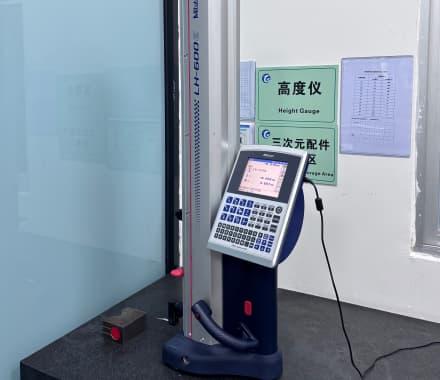

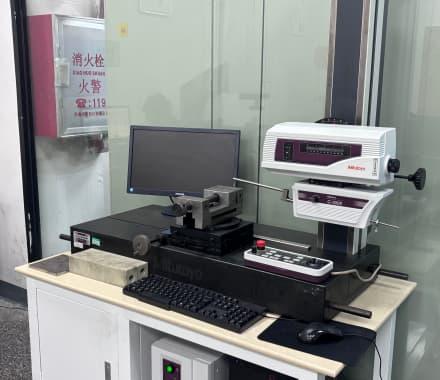

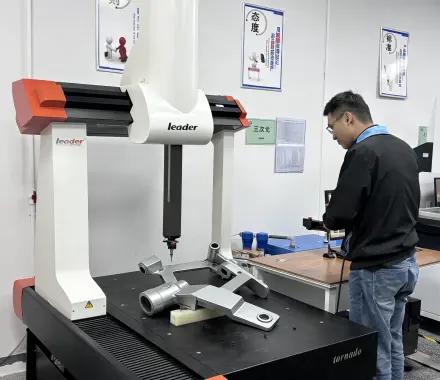

Utilizziamo apparecchiature ad alta precisione per la verifica definitiva della qualità. Gli spettrometri conducono analisi chimiche della fusione in tempo reale, le macchine di misura a coordinate (CMM) di grandi dimensioni ispezionano geometrie complesse di getti voluminosi e i test a ultrasuoni identificano le discontinuità interne per garantire l'integrità strutturale dall'interno.
Ogni lotto di produzione è sottoposto ad un rigoroso protocollo di validazione. Ciò include la certificazione spettrometrica dei materiali, test sulle proprietà meccaniche (trazione, durezza), controlli di stabilità dimensionale e test di tenuta alla pressione o funzionali ove richiesto, garantendo il funzionamento delle parti nelle condizioni operative specificate.
Il nostro processo garantisce un tasso di superamento dell'ispezione del primo articolo (FAI) superiore al 95%, riducendo al minimo i ritardi del progetto. Raggiungiamo questo obiettivo attraverso la simulazione scientifica della progettazione dei punti di iniezione e la gestione controllata della solidificazione. Nel raro caso di non conformità, forniamo una rapida analisi della causa principale e una riformulazione prioritaria senza costi aggiuntivi.

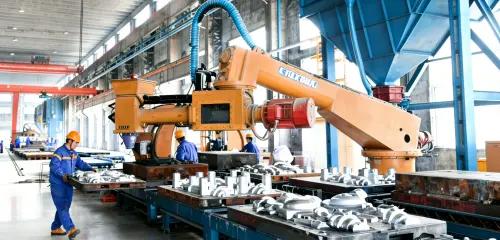

LS Manufacturing collabora con leader industriali globali nei settori dei macchinari pesanti, dell'energia, della nautica, dell'edilizia e delle attrezzature industriali. Forniamo soluzioni robuste e su larga scala per la fusione in sabbia che soddisfano requisiti prestazionali rigorosi, dalla convalida del prototipo alla produzione su vasta scala.

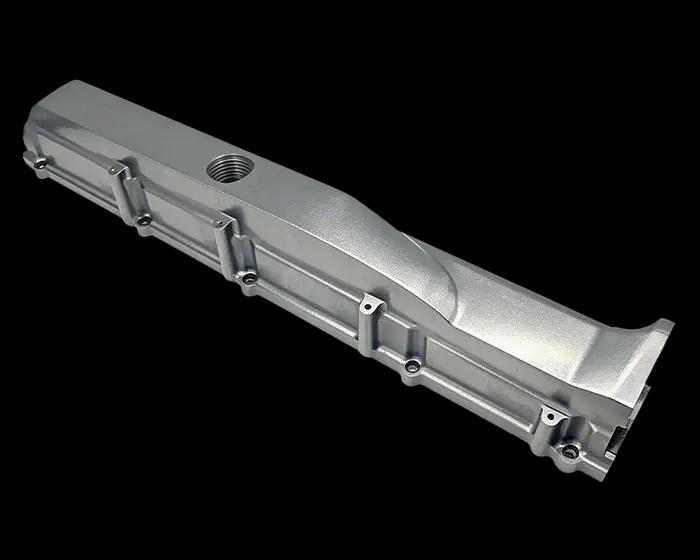

Un produttore leader di attrezzature pesanti necessitava di una sezione del telaio principale in ferro duttile ad alta resistenza in grado di resistere a carichi dinamici estremi e ambienti abrasivi. La sfida consisteva nel raggiungere uno spessore di parete costante ed evitare difetti di ritiro nelle zone di transizione da spesso a sottile.

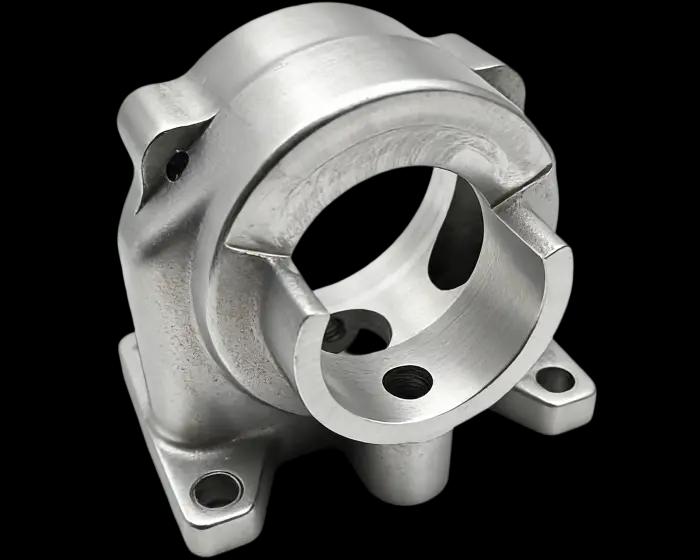

Un fornitore di infrastrutture energetiche necessitava di un corpo valvola resistente alla corrosione e a tenuta di pressione per applicazioni con vapore ad alta temperatura. Il componente richiedeva passaggi interni complessi e doveva essere conforme agli standard ASTM A216 Grado WCB.

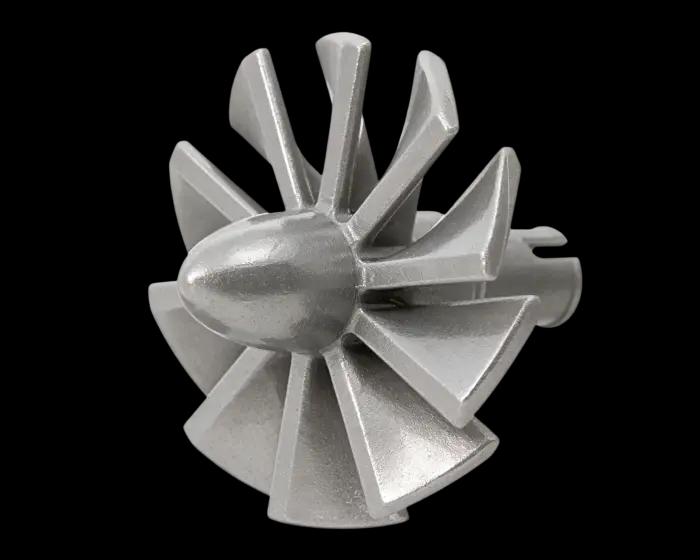

Un produttore di attrezzature marine richiedeva una fusione di bronzo di grandi dimensioni con un'eccellente resistenza alla corrosione dell'acqua di mare e interfacce di montaggio precise per l'allineamento dell'albero dell'elica. Il progetto prevedeva sezioni profonde e necessitava di una solidificazione priva di difetti.

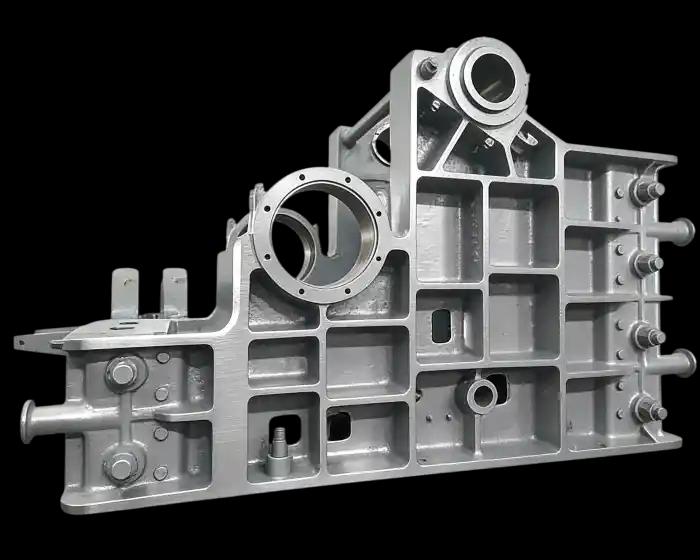

Un OEM di attrezzature minerarie cercava un alloggiamento in ferro cromo resistente all'usura e ad alto impatto per macchinari per la lavorazione dei minerali. La sfida consisteva nell'evitare le crepe durante il raffreddamento e nel garantire superfici di montaggio degli ingranaggi precise.

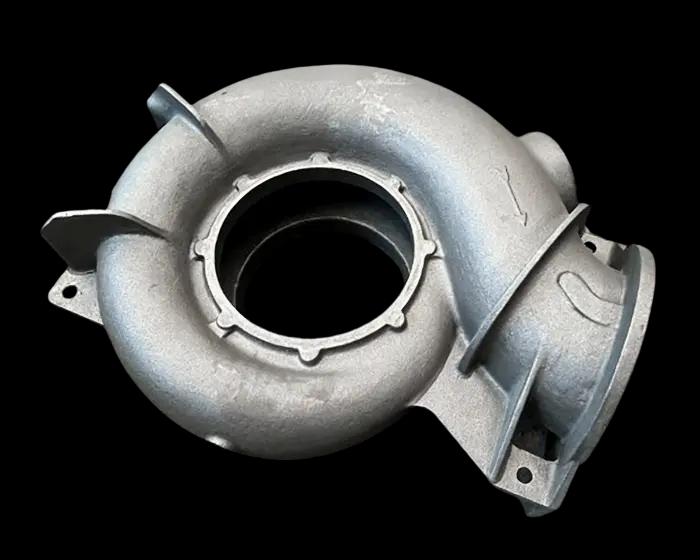

Un produttore di pompe industriali aveva bisogno di una serie di corpi pompa di grandi dimensioni ed efficienti dal punto di vista idraulico in acciaio inossidabile duplex, che richiedessero profili interni precisi e resistenza alla corrosione per le applicazioni di trattamento chimico.
LS Manufacturing utilizza la fusione in sabbia avanzata per produrre componenti metallici di grandi dimensioni e geometricamente complessi, offrendo l'equilibrio ottimale tra integrità strutturale, libertà di progettazione ed efficienza dei costi per i settori ad alta domanda.
Staffe strutturali leggere, supporti motore e alloggiamenti che soddisfano rigorosi standard di prestazioni e sicurezza per applicazioni critiche per il volo.

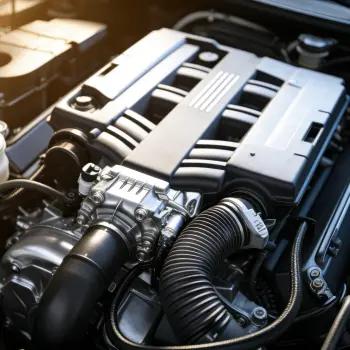

Blocchi motore, testate e componenti di trasmissione durevoli bilanciano l'efficienza dei costi con elevata resistenza e stabilità termica.

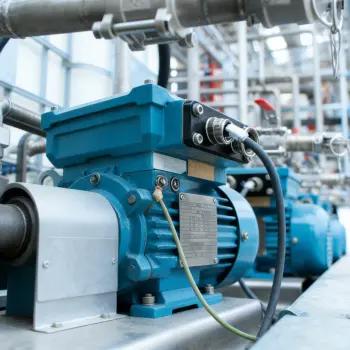

Telai, scatole del cambio e segmenti dei cingoli massicci e resistenti all'usura, costruiti per resistere a impatti e abrasioni estremi.
Corpi valvola ad alta integrità, involucri di turbine e parti strutturali in grado di resistere alle alte temperature e ai fluidi corrosivi.

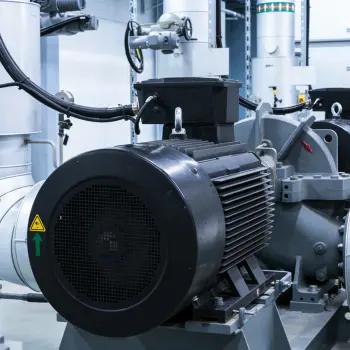

Telai per carichi pesanti, involucri personalizzati e complessi alloggiamenti per pompe che fungono da spina dorsale per i sistemi automatizzati.

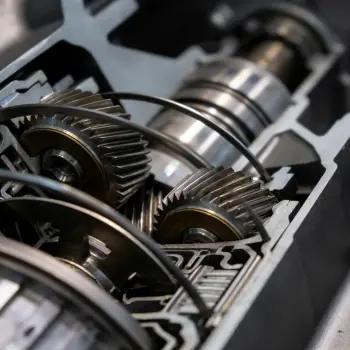

Parti durevoli per la lavorazione del terreno, componenti della mietitrice e alloggiamenti degli ingranaggi costruiti per resistere all'abrasione e agli urti in condizioni di campo difficili.
Eccezionale libertà di progettazione: Può ospitare geometrie altamente complesse, passaggi interni e componenti di grandi dimensioni non adatti ad altri processi.

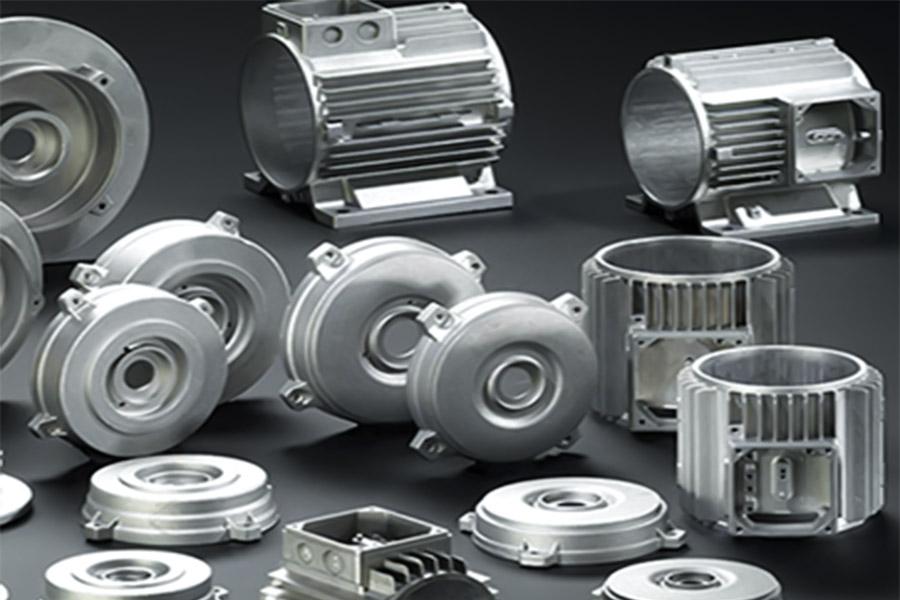

Ampia versatilità dei materiali: Compatibile con una gamma completa di leghe ferrose e non ferrose, dall'alluminio e ghisa sferoidale agli acciai e bronzi specializzati.
Utensili a basso costo per prototipi: La creazione di modelli economicamente vantaggiosi consente una rapida iterazione e test funzionali durante le fasi di sviluppo del prodotto.
Ideale per parti molto grandi: Il metodo più pratico per produrre componenti pesanti e sovradimensionati che superano i limiti dimensionali di altre tecniche di fusione.
Iterazione rapida della progettazione: Consente modifiche di progettazione relativamente rapide ed economiche attraverso la modifica del modello, accelerando i cicli di sviluppo.
Precisione dimensionale inferiore: Generalmente offre tolleranze più ampie rispetto al rivestimento o alla pressofusione, spesso richiedendo una lavorazione CNC secondaria per caratteristiche critiche.
Finitura As-Cast più ruvida: Le superfici richiedono una post-elaborazione più estesa (ad esempio, lavorazione meccanica, molatura) per ottenere finiture funzionali o estetiche lisce.
Ciclo di produzione più lento: Non ottimizzato per corse ad alto volume; i tempi di ciclo per unità sono più lunghi rispetto alla pressofusione automatizzata ad alta pressione.
Processo ad alta intensità di manodopera: Si affida in modo significativo alla manodopera qualificata per l'assemblaggio e il versamento di stampi di alta qualità, con un impatto sulla scalabilità e sulla coerenza.
Resa materiale inferiore: Il processo genera più scarti di colate e montanti rispetto ai processi quasi netti, influenzando l'utilizzo complessivo dei materiali e i costi per ordini di volume elevato.

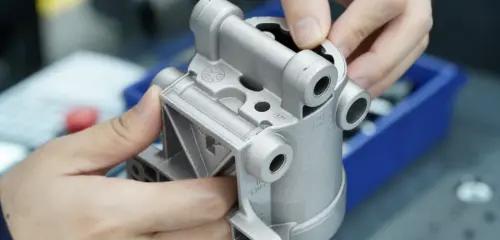

Il tuo partner di fiducia per fusioni ad alta integrità e su larga scala che offrono qualità senza compromessi e prestazioni affidabili.
Collabora con LS Manufacturing per robusti servizi di fusione in sabbia che combinano strutture di costo prevedibili, tempi di consegna affidabili e supporto tecnico dedicato su misura per i tuoi requisiti di componenti su larga scala.
Utilizziamo pratiche controllate di stampaggio, colata e solidificazione per fornire getti con solidità strutturale superiore, proprietà meccaniche costanti e prestazioni affidabili in applicazioni con carichi pesanti.
Il nostro processo semplificato dal modello alla consegna garantisce una pianificazione trasparente. La maggior parte degli ordini di produzione vengono completati entro 8-12 settimane, fornendo la certezza necessaria per la pianificazione dei beni strumentali.
Il nostro team tecnico fornisce analisi proattive di progettazione per la producibilità specifiche per la fusione in sabbia, ottimizzando la geometria della parte in termini di costi, qualità e prestazioni per mitigare i rischi prima dell'inizio dell'attrezzaggio.

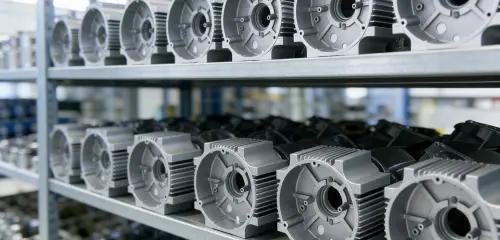

Supportiamo progetti da singoli prototipi a cicli di produzione di medio volume, offrendo capacità scalabile e un'ampia selezione di leghe ferrose e non ferrose per soddisfare le vostre esatte esigenze di volume e materiali.
I nostri getti sono progettati per soddisfare le rigorose specifiche delle applicazioni di macchinari pesanti, energia, trasporti, miniere, industriali e agricole, garantendo durata e conformità nelle condizioni operative più difficili.
Rimani aggiornato con le ultime notizie e gli annunci di LS Manufacturing. Esplora i nostri ultimi articoli qui sotto.
Utilizziamo l'ingegneria del valore in fase di progettazione, ottimizzando la geometria per un utilizzo efficiente dei materiali e dello stampaggio. I nostri controlli di processo riducono al minimo il tasso di scarto e offriamo alternative alle leghe per ottenere le proprietà meccaniche richieste al miglior costo possibile.
Siamo specializzati in fusioni di grandi dimensioni, con capacità per pezzi singoli fino a 8.000 kg e dimensioni che raggiungono i 3,5 metri. La nostra fonderia è attrezzata per gestire le sfide logistiche di componenti di grandi dimensioni.
Attraverso un rigoroso controllo del processo: miscelazione automatizzata della sabbia, temperature di colata controllate e pratiche di stampaggio standardizzate. Il monitoraggio statistico del processo garantisce che ogni fusione del lotto soddisfi gli stessi standard elevati.
SÌ. Utilizziamo tecnologie avanzate per la produzione di anime (ad esempio, cold box, shell core) per produrre geometrie interne complesse, sezioni cave e sottosquadri che sarebbero impossibili da lavorare.
Utilizziamo software di simulazione della solidificazione per prevedere e correggere potenziali problemi durante la progettazione. I nostri sistemi di colata e montante sono scientificamente progettati per promuovere la solidificazione direzionale, garantendo la solidità nelle sezioni critiche.
Manteniamo la completa tracciabilità dal lotto di calore alla fusione finita. Riceverai certificati completi dei materiali (MTR) conformi agli standard EN 10204 3.1, con composizione chimica e proprietà meccaniche per i tuoi record.
La finitura superficiale tipica del pezzo fuso varia da 12,5 a 25 micrometri (Ra). Per superfici più lisce, offriamo sabbiatura, molatura o lavorazione meccanica per soddisfare specifici requisiti estetici o funzionali.
Offriamo una gamma di opzioni di modelli, dal legno conveniente per i prototipi alla resina epossidica durevole o al metallo per i cicli di produzione. Ti guidiamo verso la soluzione più economica per i tuoi volumi previsti.
Il nostro QA comprende l'ispezione dimensionale con CMM, test con liquidi penetranti (PT), test con particelle magnetiche (MT) e test con ultrasuoni (UT). Forniamo rapporti di ispezione completi con ogni spedizione.
Identifichiamo le caratteristiche che causano costi inutili, come sezioni pesanti isolate che favoriscono il restringimento o tolleranze strette non necessarie. La semplificazione del design riduce il peso, migliora la resa e riduce i tempi di lavorazione.
Offriamo una suite completa di servizi: trattamento termico (ricottura, normalizzazione, tempra e rinvenimento), lavorazione CNC completa, test non distruttivi e rivestimenti protettivi, consegnando un componente finito.
Il nostro modello di produzione flessibile e la capacità scalabile ci consentono di far fronte agli aumenti di volume. Gestiamo in modo proattivo l'inventario delle materie prime per supportare i vostri programmi di produzione in evoluzione.
