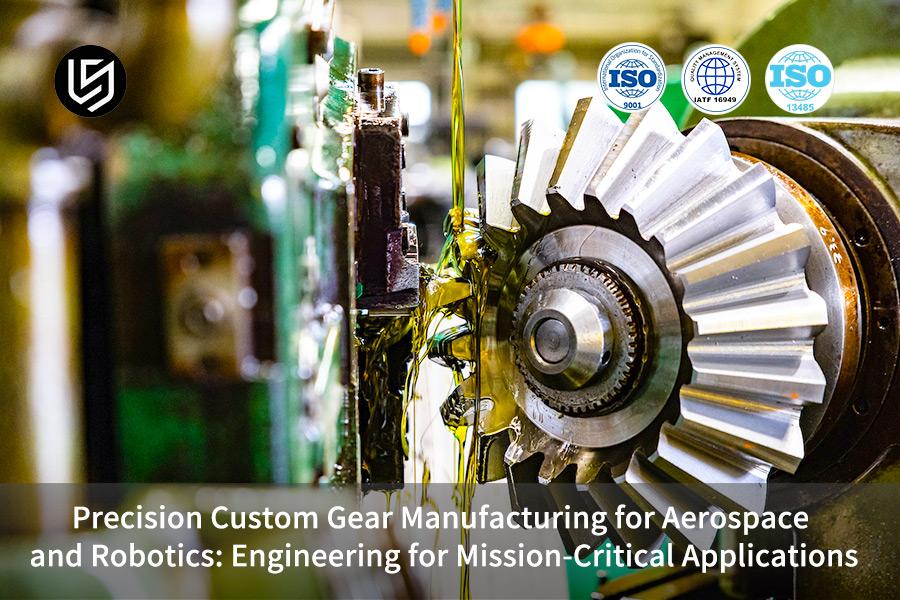

Produzione di ingranaggi personalizzati di precisione per il settore aerospaziale e della robotica: ingegneria per applicazioni mission-critical

Produzione di ingranaggi personalizzati di precisione è fondamentale per l’aerospaziale e la robotica, ma i sistemi attuali devono affrontare gravi sfide in termini di affidabilità. La vita a fatica degli ingranaggi di trasmissione dell'elicottero è inferiore a 2000 ore , gli ingranaggi dei giunti del robot presentano errori superiori a 8 minuti d'arco e gli ingranaggi dei satelliti perdono la loro precisione quando si trovano a temperature estreme. Di conseguenza, i tassi di guasto del sistema sono superiori al 5% e i costi di riparazione possono raggiungere fino al 25% del budget del progetto, quindi la necessità di soluzioni lunghe e durature è abbastanza evidente.

Affrontiamo questi problemi avvalendoci di 20 anni di esperienza di LS Manufacturing e di un database di 158 progetti. La nostra soluzione end-to-end, la progettazione profondamente integrata, la lavorazione meccanica di precisione, il controllo del trattamento termico e i test di affidabilità, non solo possono aiutare gli ingranaggi a durare tre volte di più, ma anche a mantenere la precisione di trasmissione entro 2 minuti d'arco , creando così un quadro di qualità scientifica per applicazioni mission-critical.

Guida di riferimento rapido: Produzione di ingranaggi personalizzati di precisione per il settore aerospaziale e della robotica

Sezione	Informazioni fondamentali in una frase
1. La sfida critica	L’aerospaziale e la robotica richiedono un’affidabilità degli ingranaggi che va ben oltre il livello commerciale. In questi settori, i metodi di produzione tradizionali solitamente non possono sopravvivere in condizioni di stress estremo, temperature elevate e tolleranze ristrette.
2. Analisi delle cause profonde	I fallimenti sistemici hanno la loro origine in un approccio ingegneristico inadeguato produzione di ingranaggi è considerato una serie di passaggi isolati piuttosto che un sistema mission-critical perfettamente integrato, dalla progettazione al test.
3. La nostra soluzione integrata​	Attraverso la nostra metodologia completa, riuniamo i punti di forza della simulazione di progettazione avanzata, lavorazione degli ingranaggi , trattamento termico controllato e validazione rigorosa, il tutto supportato dai nostri 20 anni di esperienza professionale.
4. Fondamento tecnico	L'ottimizzazione della microgeometria attraverso metodi proprietari, l'adattamento della metallurgia secondo gli standard AAC e l'ottenimento di superfici con perfetta integrità e stabilità dimensionale attraverso finiture ultra precise sono solo alcuni dei processi interni che costituiscono la nostra competenza.
5. Verifica e convalida	Per conto di ciascun ingranaggio , un esperimento duro e approfondito si traduce in un protocollo che include FEA , test di vita accelerati e cicli termici per dimostrare sperimentalmente le prestazioni sotto profili di missione simulati.
6. Risultati comprovati	Grazie a questo approccio integrato è possibile ottenere un aumento del 200% della durata a fatica, la precisione della trasmissione può essere mantenuta entro 2 minuti d'arco e il rischio di guasti sistemici può essere ridotto in modo significativo.

Affrontiamo il principale problemi di produzione degli ingranaggi di affidabilità, precisione e costi che sono stati per lungo tempo la preoccupazione delle applicazioni critiche. Invece di vendervi parti, vi offriamo ingranaggi realizzati come componenti garantiti per la missione, migliorando così direttamente il tempo di attività, la sicurezza e le prestazioni del vostro sistema e, allo stesso tempo, riducendo i costi totali del ciclo di vita e i rischi del programma. Le nostre competenze rendono l’affidabilità degli ingranaggi non solo un problema ricorrente ma una fonte di vantaggio fondamentale.

Perché fidarsi di questa guida? Esperienza pratica da parte di esperti di produzione LS

Perché dovresti leggere un altro articolo sugli ingranaggi quando ce ne sono migliaia online? La nostra conoscenza non è solo teorica ma pratica. La nostra officina è un campo pratica in cui ci occupiamo quotidianamente della produzione di ingranaggi in leghe aerospaziali e polimeri avanzati con tolleranze strette. Non conosciamo solo le specifiche; confidiamo nel poterli utilizzare in modo impeccabile per la nostra missione, dove il guasto di un singolo componente non è un'opzione.

Nella nostra pluridecennale esperienza, abbiamo spesso fatto riferimento al Wikipedia per l'ingegneria di base si, i principi e il Associazione Alluminio (AAC) per gli standard dei materiali. La nostra attenzione si è concentrata su applicazioni estremamente impegnative. Abbiamo realizzato uno dei nostri meccanismi di distribuzione satellitare degli ingranaggi che devono essere utilizzati nello spazio e altri attuatori robotici che richiedono prestazioni senza gioco zero negli interventi chirurgici ripetitivi. Ogni progetto ci ha rivelato fisicamente cosa sono il trattamento termico, l’ottimizzazione della microgeometria e l’integrità superficiale coerente nella produzione in serie, e la conoscenza continuerà ad accumularsi.

Ogni suggerimento qui fornito è stato supportato dalla nostra esperienza, lottando contro gli elementi e i materiali, sottoposti a rigorosi controlli di qualità e prestazioni sul campo. Siamo felici di condividere la nostra esperienza nella scelta delle leghe per ingranaggi, nel controllo dei processi e nella convalida dei progetti, che può essere un esercizio molto costoso per chiunque imparare altrimenti, soprattutto se sono coinvolti tentativi ed errori. Questa è la scienza che mettiamo in pratica per garantire affidabilità in ciò che è veramente importante.

Figura 1: Lavorazione di ingranaggi di precisione in metallo e polimeri per soluzioni aerospaziali, di robotica e di ingranaggi di precisione.

Quali requisiti tecnici speciali devono soddisfare gli ingranaggi per missioni critiche?

La produzione di ingranaggi di precisione per il settore aerospaziale e della robotica deve fornire prodotti in grado di funzionare in modo rel ibilmente dove non è consentito alcun fallimento. Questo articolo discute le specifiche tecniche di prim'ordine per produzione di ingranaggi mission-critical e i rigorosi controlli tecnici necessari per raggiungerli, stabilendo così un insieme adeguato di regole per un sistema di affidabilità.

Applicazione	Requisito tecnico fondamentale	Specifica delle prestazioni quantificate	Ingegneria essenziale e controllo di processo
Ingranaggi di trasmissione aerospaziali	Estrema durata in condizioni di carico e stress elevati	Durezza superficiale HRC 58-62 ; Profondità cassa 0,8-1,2 mm ; Piena conformità con AGMA 2001 .	Processi di cementazione e tempra controllati per un allevamento letale del gradiente di durezza e della resistenza del nucleo.
Ingranaggi articolari robotici	Precisione di posizionamento ultraelevata e affidabilità a lungo termine	Errore di trasmissione ≤3 minuti d'arco ; Vita a fatica convalidata superiore a 2 milioni di cicli .	Utilizzo di una modifica raffinata del profilo per ridurre l'errore di mesh, raggiungendo regolarmente <1,5 minuti d'arco .
Convalida a livello di sistema	Prestazioni verificate in condizioni operative estreme	Test in specifiche condizioni termiche, di vuoto e di carico dinamico.	L'uso di una procedura rigorosa che combina simulazione FEA, test di vita accelerati e metrologia di precisione.

Ottieni con successo risultati affidabili, regola accuratamente i parametri del trattamento termico per controllare le proprietà del materiale ed esegui l'ottimizzazione della microgeometria per la precisione operativa. L'ultimo controllo dovrebbe essere un test che riproduca le condizioni più impegnative dell'applicazione. Questo documento presenta il quadro pratico, basato sui dati, indispensabile per i soggetti controllati lavorazione di ingranaggi ad alta precisione negli ambienti delle sfide competitive e operative più difficili.

Come si può ottenere un controllo di precisione a livello micrometrico per gli ingranaggi aerospaziali?

Precisione a livello di micron produzione di ingranaggi aerospaziali è un must piuttosto che una cosa piacevole da avere quando si tratta di affidabilità e prestazioni del sistema. Questo articolo rivela i metodi ingegneristici combinati assolutamente necessari per raggiungere e mantenere tolleranze così strette. È incentrato sui processi reali che portano dalle specifiche ai risultati misurabili:

Lavorazioni meccaniche di precisione con attrezzature avanzate

Il punto di partenza è Rettificatrici per ingranaggi a 5 assi con una precisione di posizionamento di ≤±3μm . Questa capacità, al centro della lavorazione di ingranaggi di alta precisione , garantisce la conformità al grado ISO 3 o migliore per la deviazione del profilo e del passo, stabilendo così lo standard per tutte le ulteriori soluzioni di ingranaggi di precisione .

Metrologia in tempo reale e correzione in-process

Un sistema di misurazione online integrato misura direttamente parametri chiave come l'errore di passo cumulativo e lo mantiene costantemente entro una tolleranza di 15μm . Avendo questi dati di feedback immediatamente a portata di mano, è possibile apportare immediatamente una regolazione al programma CNC, che è l'essenza del ciclo di feedback nella lavorazione di ingranaggi ad alta precisione in grado di compensare l'usura dell'utensile e la deriva della macchina durante il programma di produzione.

Gestione termica e controllo ambientale

Il nostro processo utilizza mirati sistemi di compensazione della temperatura per contrastare la deformazione termica, che è in primo luogo una delle principali cause di errore. Il controllo della temperatura nel nostro processo aiuta a mantenere la distorsione termica al di sotto di 5μm , il che è molto importante non solo per lavorazione del profilo degli ingranaggi ma anche spaziatura e montaggio di sistemi di trasmissione con tolleranze molto strette.

Tecniche specializzate per componenti di grandi dimensioni

Quando si tratta di ingranaggi di grandi dimensioni, superiori a 500mm di diametro, la preoccupazione principale è tenere sotto controllo la deviazione dell'angolo dell'elica. Seguiamo la procedura di fornitura di fissaggi e rettifica su misura in diversi passaggi in modo che l'errore di passo rimanga entro 8μm , garantendo così modelli coerenti e distribuzione del carico per l'intera gamma di produzione di ingranaggi aerospaziali .

Questo metodo va ben oltre il semplice rispetto delle specifiche, poiché utilizza parallelamente il controllo predittivo del processo e la verifica empirica. È la precisione deterministica che è essenziale per le applicazioni mission-critical e quindi conferisce il vantaggio competitivo competitivo nei progetti aerospaziali e di difesa di alto valore.

Come è possibile migliorare la durata a fatica degli ingranaggi dei giunti dei robot?

Aumentare la durata a fatica degli ingranaggi nei giunti è fondamentale produzione di ingranaggi robotici . Combiniamo tecnologia avanzata dei materiali e soluzioni di ingranaggi di precisione con lo scopo esatto di risolvere il problema principale di prolungare la durata in condizioni di carico ciclico elevato. Gli stessi servizi mirati di progettazione di ingranaggi personalizzati che vi offrono questa ingegneria sono essenzialmente l'affidabilità e la riduzione del costo totale di proprietà. Il metodo collaudato è il seguente:

Selezione dei materiali premium e controllo della microstruttura

• Materiale del nucleo: per il nucleo non utilizziamo mai altro che acciaio legato 18CrNiMo7-6 perché offre un'eccellente tenacità del nucleo e resistenza alla fatica.
• Raffinazione del grano: implementiamo uno standard di microstruttura molto rigoroso per garantire una dimensione della grana fine ≥ Grado 8 . Questa chiave lavorazione avanzata degli ingranaggi il controllo rallenta drasticamente questo processo di innesco della rottura degli ingranaggi.

Finitura dei fianchi dei denti ad altissima precisione

1. Obiettivo qualità della superficie: l'obiettivo principale è ottenere una superficie del dente estremamente liscia. Nostro soluzioni di ingranaggi di precisione richiedono una rugosità superficiale finale di Ra ≤ 0,4μm .
2. Come lo raggiungiamo: La tecnica che abbiamo adottato per questo è rappresentata dai nostri processi di rettifica e levigatura all'avanguardia che non solo riducono i punti di concentrazione dello stress, ma anche l'usura.

Tecnologia avanzata di rinforzo della superficie

• Processo di pallinatura: applichiamo la pallinatura in condizioni controllate solo sull'area critica del raccordo della radice del dente. Questo metodo nella produzione di ingranaggi robotici ci fornisce sollecitazioni di compressione vantaggiose, poiché gli studi hanno dimostrato che può aumentare la resistenza alla fatica da flessione del 30% .
• Competenza nel processo: i nostri parametri per gli ingranaggi dei giunti robot sono attentamente regolati per ottenere un perfetto equilibrio tra rafforzamento della superficie e mantenimento dell'integrità geometrica.

Ingegneria completa dello stress residuo

1. Campo di stress mirato:​ Infatti, a parte la pallinatura, consideriamo totalmente il profilo di stress a livello molecolare. Nostro servizi di ingegneria degli ingranaggi personalizzati sono in grado di produrre il più alto livello di tensioni residue di compressione ( nell'intervallo da -400 a -600 MPa ) in aree altamente sollecitate, migliorando così la resistenza alla fatica degli ingranaggi dei robot.
2. Risultato:​ Il duro lavoro di questo scudo biologico contro lo stress impedisce alla fessura di propagarsi liberamente, consentendoci di aumentare la durata degli ingranaggi da 1 milione a più di 3 milioni di cicli e quindi raggiungere con sicurezza l' obiettivo di 10 anni di manutenzione dei robot .

Questo protocollo sistematico possiede una profonda padronanza tecnica eccellenza nella lavorazione degli ingranaggi . Non ci limitiamo a specificare gli standard; progettiamo e convalidiamo l'intera catena di produzione per garantire una durata garantita per le impegnative applicazioni di produzione di ingranaggi robotici , stabilendo così un nuovo livello di affidabilità nelle prestazioni. Le nostre soluzioni sono rigorosamente testate per garantire che i robot possano funzionare con la massima efficienza durante l'intera vita di progettazione senza compromessi.

Figura 2: Gestione di ingranaggi metallici ad alta precisione per applicazioni di ingegneria aerospaziale e robotica.

Quali requisiti specifici impone la certificazione AS9100 alla produzione di ingranaggi?

Innanzitutto, un Fornitore di ingranaggi AS9100 ha bisogno di mettere in atto un sistema di gestione della qualità che sia approfondito e completo. Questo documento illustra solo i controlli molto dettagliati e rigorosi richiesti da AS9100 per la conformità aerospaziale , trasformando di fatto le clausole standard in procedure di produzione che possono essere seguite. In tal senso è diventata una guida indispensabile per garantire la qualità dei componenti e la completa tracciabilità quando utilizzati in applicazioni altamente affidabili.

Categoria di requisiti	Mandato specifico (Dichiarazione quantificata/diretta)
Tracciabilità dei materiali	È necessario stabilire la completa tracciabilità del materiale rispetto al numero di lotto di calore o fusione originale.
Controllo del processo termico	Ogni curva temperatura-tempo di calore e trattamento deve essere registrata al 100% per ciascun lotto.
Processo di tempra	Il controllo e la registrazione del tempo di ritardo del quench non devono essere, generalmente, superiori a 15 secondi .
Monitoraggio del processo​	Per soddisfare i requisiti è necessario un piano di controllo del processo scritto, ad esempio con 32 punti di controllo qualità.
Documentazione della parte	Dovrebbe essere disponibile una registrazione accurata e dettagliata dell'ispezione per ciascun attrezzo comprendente almeno 28 punti dati .
Convalida e test	È richiesta documentazione certificata per tutti i test NDT e i risultati della verifica del prodotto finale.

AS9100 trasforma i protocolli di qualità in dati, mandati guidati per la lavorazione di ingranaggi di precisione . Per soddisfare i requisiti è necessario disporre di controlli misurabili, ad esempio un ritardo di spegnimento inferiore a 15 secondi e una completa tracciabilità dei materiali, che si traduce in una catena di dati documentabile. Essendo un fornitore di ingranaggi AS9100 , aiutiamo i nostri clienti a raggiungere questi severi standard di conformità aerospaziale attraverso il controllo dei processi e l'integrazione della documentazione, quindi l'affidabilità è garantita in caso di applicazioni di lavorazione di ingranaggi di alto valore .

In che modo la tecnologia di modifica degli ingranaggi migliora la fluidità della trasmissione?

Per ottenere la trasmissione più fluida di a sistema di ingranaggi ad alta precisione , si deve passare attraverso l'eliminazione delle fonti di eccitazione all'impatto della rete e di concentrazione degli sforzi dovuti al disallineamento che sono le due principali cause del problema. Questo articolo spiega un metodo mirato e pratico; non si limita a presentare le idee generali ma, piuttosto, documenta in modo approfondito come gli aggiustamenti della microgeometria mediante calcoli possano risolvere i problemi che sono stati identificati.

Analisi del problema: individuazione delle fonti di eccitazione

Alla diagnosi iniziale, si è capito che c’erano due principali fattori di instabilità. L'eccitazione dell'impatto era il risultato della deflessione che si verificava quando i denti entravano/uscivano, mentre i lievi disallineamenti erano la causa del carico indesiderato del bordo. Invece di apportare modifiche generali ns, il nostro metodo era quello di concentrarsi sull'eliminazione di questi eventi esatti e quindi fare in modo che ogni modifica servisse a uno scopo chiaramente funzionale orientato all'ottimizzazione della trasmissione .

Sviluppo della strategia di modifica di precisione

Abbiamo ideato un protocollo per correggere gli errori lungo due assi. Ai denti è stato dato un sollievo alla punta e alla radice, mirato di una quantità molto piccola ( 0,01-0,02 mm ), per aiutarli ad assorbire lo shock al momento del primo contatto. Allo stesso tempo, viene effettuata un'operazione di bombatura controllata lungo il fianco del dente ( quantità di corona 0,005-0,008 mm ) che aiuta a caricare la centralizzazione consentendo così la compensazione di un eventuale disallineamento. Questo strategia di lavorazione di ingranaggi di precisione ha trasformato i vantaggi teorici della tecnologia di modifica degli ingranaggi in specifiche quantificabili e realizzabili.

Ottimizzazione dei parametri basata sulla simulazione

La definizione dei parametri è stato un processo iterativo supportato da calcoli computerizzati. Abbiamo utilizzato un software di simulazione avanzato dell'errore di trasmissione (TE) per modellare gli ingranaggi sotto carico e quindi capire come la modifica della lunghezza del rilievo, della quantità e del profilo della corona influiva sulla curva TE. L'obiettivo era ridurre l'ampiezza della fluttuazione del TE. Questa prototipazione virtuale ci ha dato la possibilità di confermare un profilo con l'idea di ottimizzare il livello di efficienza prima di iniziare quello fisico. lavorazione di ingranaggi ad alta precisione , riducendo così in modo significativo il costo del tradizionale metodo per tentativi ed errori.

Convalida attraverso miglioramenti prestazionali misurati

È stato dimostrato che il profilo perfezionato implementato dopo la simulazione è stato davvero efficace. Il livello di rumore è stato drasticamente ridotto da 75 dB a 68 dB e la classificazione delle vibrazioni è stata migliorata dal grado G6 al G4 . Ciò ha convalidato l'accuratezza del nostro modello e dimostrato che le nostre soluzioni di ingranaggi progettate , radicate nella fabbricazione di ingranaggi specializzati basata sulla simulazione, si traducono direttamente in prestazioni funzionali superiori e un funzionamento più fluido.

Questo esempio evidenzia la nostra capacità di risolvere in modo approfondito uno specifico problema di trasmissione combinando analisi, simulazione ed esecuzione di precisione. Il nostro rapporto offre una prova concreta del nostro metodo di risoluzione dei problemi, distinguendo il nostro prodotto mostrando come otteniamo miglioramenti delle prestazioni che possono essere misurati attraverso la precisione ingegneristica applicata e tecnologie avanzate tecniche di produzione degli ingranaggi .

Figura 3: Lavorazione di un ingranaggio metallico di grandi dimensioni ad alta precisione per applicazioni di ingegneria aerospaziale e robotica.

LS Manufacturing Aerospace: Progetto di Personalizzazione di Motori per Pannelli Solari Satellitari

L’esigenza di un movimento estremamente preciso e affidabile nel vuoto spaziale pone sfide materiali e ingegneristiche senza precedenti. Questo caso di studio di ingranaggi aerospaziali​ descrive in dettaglio la nostra risoluzione di un problema critico di stabilità termica per un meccanismo di azionamento di un pannello solare satellitare:

Sfida del cliente

Un produttore di satelliti necessitava di un ingranaggio di trasmissione ( modulo 0,5, qualità ISO 3 ) con un errore di trasmissione massimo di ≤2 arc-min in un intervallo di temperature compreso tra -100°C e +120°C . Componenti di un precedente fornitore che soffrivano di instabilità dimensionale sono stati grippati durante il ciclo termico, provocando un ritardo del progetto di sei mesi e mettendo a rischio l' applicazione mission-critical del satellite. La situazione ha evidenziato la necessità di lavorazione di ingranaggi di precisione con eccellente scienza dei materiali.

Soluzione di produzione LS

Abbiamo progettato una soluzione che utilizzava la lega di rame-berillio C17200 grazie alle sue proprietà termiche stabili. L'innovazione principale è stata un programma di trattamento termico ottimizzato: solubilizzazione e quindi indurimento per invecchiamento esatto, combinato con cementazione sotto vuoto per mantenere la distorsione al di sotto di 5 µm . Questo processo avanzato di fabbricazione degli ingranaggi ha portato all'uniformità microstrutturale, il che significa che gli ingranaggi si sono comportati in modo coerente quando testati nella nostra piattaforma di test a temperature estreme personalizzata, dimostrando la nostra soluzioni di ingranaggi ingegnerizzate .

Risultati e valore

Questi componenti dell'ingranaggio finale mostravano un errore di trasmissione che fluttuava appena, arrivando solo fino a 1,5 minuti d'arco , nell'intero intervallo di temperature, e la vita confermata era superiore a 15 anni in orbita. Le prestazioni affidabili hanno consentito al programma del cliente di continuare e completarsi in tempo e, attraverso la nostra soluzione, è stato ottenuto un ulteriore risparmio sui costi di 2 milioni di RMB diretti per satellite, evitando guasti futuri e garantendo un'implementazione tempestiva.

Attraverso la scienza dei materiali completa e fabbricazione di ingranaggi specializzati integrazione, questo progetto dimostra la nostra capacità di affrontare sfide ingegneristiche estreme. Passando da una situazione di guasto indefinito a una soluzione basata sulla fisica e convalidata dai dati, mostriamo la profondità tecnica necessaria per il successo reale delle applicazioni mission-critical e per ottenere la fiducia dei partner a lungo termine.

Contattaci per sfidare i limiti delle prestazioni di precisione degli ingranaggi all'avanguardia ed esplorare un'analisi tecnica approfondita.

In che modo la selezione dei materiali nella produzione di ingranaggi influisce sulle prestazioni?

Selezionando il materiale degli ingranaggi ottimale è una decisione ingegneristica fondamentale che influisce direttamente sulla capacità di carico, sulla durata e sulla velocità di un ingranaggio efficienza operativa. Invece di attenersi a standard generici, il nostro processo di selezione si basa su un approccio basato sulla scienza , adattato specificamente ai campi di applicazione:

Metodologia: un processo di selezione sistematico

Il nostro metodo è supportato da un database di materiali proprietario e da un quadro analitico.

• Analisi dell'applicazione: iniziamo definendo la modalità di guasto dominante ( ad esempio fatica da flessione, usura, impatto ) e l'ambiente operativo (temperatura, lubrificazione, contaminanti).
• Abbinamento basato sui dati: il nostro database dei materiali confronta le proprietà dei materiali ( resistenza, tenacità, temprabilità ) con i requisiti delle applicazioni per trovare le leghe più adatte.
• Valutazione olistica: prestazioni, producibilità (ad esempio compatibilità con la lavorazione di ingranaggi di precisione ) e costo totale vengono presi in considerazione per effettuare la selezione finale, che, quindi, garantisce che la lega scelta sia in grado di guidare l'ottimizzazione delle prestazioni in modo efficace.

Esempio di caso: raggiungimento di obiettivi di peso e forza

Il cliente desiderava ridurre l'inerzia della trasmissione ad alta velocità senza compromettere la durata.

1. Stato iniziale:​ I componenti realizzati con una lega standard hanno raggiunto il limite prestazionale.
2. La nostra soluzione:​ Abbiamo consigliato e confermato il passaggio a un tipo di acciaio rinforzato con un rapporto resistenza/peso più elevato .
3. Risultato quantificabile: quello strategico selezione del materiale degli ingranaggi ha portato ad una riduzione del peso del 20% e ad un aumento della resistenza alla flessione del 15% , migliorando così direttamente la dinamica e la potenza del sistema.

Convalida: garantire l'integrità delle prestazioni

Le specifiche sono seguite da una verifica approfondita per ridurre il rischio di implementazione.

• Test sui prototipi: gli ingranaggi campione vengono sottoposti a test di durata accelerati per simulare le condizioni di carico reali .
• Analisi della microstruttura: controlliamo che il trattamento termico sia eseguito correttamente in modo che le proprietà del materiale principale corrispondano ai modelli di previsione delle prestazioni.
• Feedback sulla produzione: lavoriamo a stretto contatto con il nostro team di produzione che sappiamo che il materiale scelto è ancora compatibile con fabbricazione di ingranaggi avanzati processo per una qualità costante.

Un approccio così strutturato, dai dati alla convalida, è una prova, punto della nostra intensa traduzione delle prestazioni dei componenti della scienza dei materiali. Affrontiamo i compromessi cruciali in termini di peso, resistenza ed efficienza offrendo un percorso di selezione deterministico, un importante elemento di differenziazione per gli ingegneri che devono affrontare soluzioni avanzate ottimizzazione delle prestazioni degli ingranaggi sfide.

Figura 4: Visualizzazione di ingranaggi metallici ad alta precisione per il settore aerospaziale, robotico e automobilistico soluzioni per la produzione di ingranaggi di precisione .

Come ottenere preventivi accurati per la produzione di ingranaggi?

Ottenere un preventivo di produzione rapido e accurato per ingranaggi di precisione è sempre stato un lungo processo di stima manuale, che spesso si traduce in cifre molto vaghe o addirittura in imprevisti superamenti dei costi. Risolviamo questo problema trasformando il preventivo in un'analisi ingegneristica deterministica e basata su parametri, quindi, fin dal primo punto di contatto, c'è chiarezza e prevedibilità:

Input fondamentali: analisi parametrica per la definizione della linea di base

La prima mossa del processo è fare in modo che la piattaforma online analizzi le specifiche principali dell'ingranaggio. Inserendo i parametri critici quali modulo, numero di denti, larghezza della faccia e grado di precisione richiesto (ad esempio, ISO 8), il sistema può elaborare una base di stima dei costi molto accurata. Pertanto, questa fase preliminare determina le operazioni vitali di lavorazione degli ingranaggi di precisione che sono il cuore del preventivo dell'ingranaggio di precisione riflettendo la reale complessità produttiva, non solo lo sconto sul volume.

Contesto ingegneristico: integrazione della logica dei materiali e dei processi

Il principale fattore che incide sul costo è la possibilità di tracciare la fase produttiva a partire dalla progettazione. Il sistema controlla il materiale selezionato ( es. acciaio 4140 vs rame berillio C17200 ) a cui è associata la rispettiva lavorazione, come il trattamento termico e la tempra. Quindi mappa il grado di precisione sulla necessaria sequenza specializzata di fabbricazione degli ingranaggi e calcola automaticamente la differenza di costo tra rettifica, rasatura o levigatura per soddisfare le tolleranze e la finitura superficiale specificate.

Output dinamico: fornire dati tecnico-commerciali utilizzabili

Nel giro di pochi minuti, il motore di quotazione online combina automaticamente tutti i parametri e genera una ripartizione dettagliata dei costi, oltre a fornire un prezzo unico. La proiezione dei tempi e dei tempi è suddivisa per fase del processo e la struttura dei costi ( materiale, lavorazione, finitura ) è presentata chiaramente. Tale livello di trasparenza offre agli ingegneri la capacità di valutare attentamente le decisioni di compromesso, quindi se comprendono l'effetto di una tolleranza o di una modifica nella scelta del materiale sui tempi e sui costi finali del progetto, possono facilmente decidere.

Invece di limitarci a fornire un prezzo, forniamo anche un piano di produzione verificato per dimostrare quanto profondamente siamo coinvolti nell'integrazione dell'intento progettuale con la realtà produttiva, consentendo così non solo la previsione dei risultati ma anche una partnership affidabile nella produzione avanzata di ingranaggi .

Perché scegliere LS Manufacturing come partner per la produzione di ingranaggi?

Scegliendo unpartner nella produzione di ingranaggi poiché l'esecuzione di applicazioni critiche richiede qualcosa di più della semplice capacità di lavorazione meccanica; in genere implica la comprovata esperienza di un'azienda in grado di trasformare le intenzioni di progettazione in prestazioni reali in condizioni operative. Attraverso l'integrazione di competenze tecniche, test e un processo tracciabile, siamo in grado di fornire questo livello di fiducia:

Fondazione di Partnership: Competenza Tecnica e Comprovata Esperienza

La nostra partnership si fonda su 20 anni di esperienza applicativa concentrata e su una base di conoscenze sistematica.

• Base di conoscenza empirica:​ Basandosi su 158 progetti completi , un nostro database di processi proprietario offre parametri di produzione confermati per diversi materiali e forme, riducendo così il rischio di nuovi sviluppi.
• Guida specifica per l'applicazione: sulla base di questa esperienza tecnica accumulata, il nostro contributo iniziale alla progettazione è diventato più mirato, facilitando l'ottimizzazione del progetto in termini di producibilità, prestazioni e costi anche prima che venga avviata la lavorazione degli ingranaggi di precisione , quindi un vero e proprio partnership per la produzione di ingranaggi è stabilito.

Capacità di verifica: garantire la conformità assoluta

Ci impegniamo a garantire l'integrità dei componenti mediante verifiche guidate dalla metrologia in ogni fase.

1. Metrologia avanzata: disponiamo di un centro di ispezione degli ingranaggi di Klingelnberg in grado di fornire analisi complete di profilo, passo e passo con una precisione di ± 0,001 mm e di produrre rapporti di conformità definitivi.
2. Controllo del processo: i dati di ispezione vengono restituiti ai nostri team avanzati di fabbricazione di ingranaggi in tempo reale, consentendo un adeguamento immediato del processo per garantire che ogni lotto soddisfi le specifiche mission-critical più rigorose.

Servizio end-to-end: fornitura di soluzioni personalizzate

Ci prendiamo cura dell'intera catena del valore in modo da garantire un'integrazione e prestazioni finali fluide.

• Flusso di lavoro integrato: la nostra offerta chiavi in ​​mano comprende la revisione della progettazione all'inizio, produzione di ingranaggi personalizzati , trattamento termico, finitura e validazione finale, garantendo così una completa tracciabilità.
• Certezza delle prestazioni: un metodo così completo ricollega progettazione, produzione e ispezione, garantendo così che gli ingranaggi consegnati raggiungano il 100% delle specifiche dell'applicazione.

Promuoviamo capacità ingegneristiche di rischio affidabili e di alto livello combinando una vasta conoscenza empirica con il controllo del processo a circuito chiuso. Questo documento descrive il nostro rigoroso processo di conversione di richieste complesse in componenti pronti per la certificazione, fornendo così un esempio della profonda collaborazione tecnica che siamo disposti a fornire oltre alla fabbricazione di ingranaggi specializzati .

Domande frequenti

1. Qual è la capacità minima di lavorazione dei moduli per ingranaggi per missioni critiche?

LS Manufacturing può lavorare ingranaggi di qualsiasi dimensione, compresi micro-ingranaggi e ingranaggi di grandi dimensioni , con un modulo di lavorazione minimo di 0,2 e un diametro massimo di 800 mm .

2. Come decidere la classe di precisione dell'ingranaggio?

ISO 3-4 è uno standard adatto per le applicazioni aerospaziali, mentre ISO 5-6 è per i robot industriali. LS Manufacturing fornisce consigli su come ottenere il massimo dalle classi di precisione.

3. Quanto dura il ciclo di lavorazione degli ingranaggi realizzati con materiali speciali?

15-20 giorni , materiali convenzionali, 25-30 giorni , materiali speciali. Per soddisfare le esigenze urgenti, LS Manufacturing dispone di un servizio rapido.

4. Come si mantiene lo stesso livello di qualità nella produzione degli ingranaggi?

Utilizzando il controllo del processo SPC, l'ispezione del primo pezzo e la misurazione online, garantiamo un CPK ≥ 1,67 e una fluttuazione di precisione ≤ 0,005 mm nella produzione in serie.

5. Offrite servizi di progettazione di modifica del profilo degli ingranaggi?

Potremmo fornire con precisione il progetto di modifica del profilo e dell'elica dei denti degli ingranaggi, migliorare le prestazioni della trasmissione attraverso l'analisi di simulazione e fornire gratuitamente Analisi DFM rapporti.

6. Come si minimizza la deformazione durante il trattamento termico degli ingranaggi?

Utilizziamo il trattamento termico sotto vuoto + processo di tempra a pressione per mantenere la deformazione del trattamento termico degli ingranaggi entro 0,01 mm , garantendo così la stabilità della precisione degli ingranaggi.

7. Qual è la dimensione massima di lavorazione degli ingranaggi?

Il diametro esterno massimo è 800 mm , il modulo massimo è 8. LS Manufacturing è dotata della capacità di grande produzione di ingranaggi .

8. Fornite servizi di test delle prestazioni degli ingranaggi?

Siamo in grado di offrire vari servizi di verifica delle prestazioni, come prove di fatica, prove di rumorosità e prove di efficienza, per verificare che gli ingranaggi siano adatti alle reali condizioni di lavoro.

Riepilogo

La produzione di ingranaggi per missioni critiche deve essere ideata tecnicamente da esperti e un sistema di controllo qualità molto rigoroso. Possiamo garantire l'affidabilità degli ingranaggi in condizioni di lavoro molto difficili attraverso una progettazione scientifica degli ingranaggi, processi di lavorazione accurati e un processo di verifica completo. Il sistema di servizi professionali di LS Manufacturing per ingranaggi per missioni critiche può essere il vostro consulente tecnico durante tutto il processo l'intero processo, dalla consulenza tecnica alla produzione di massa.

Se hai esigenze di produzione di ingranaggi per missioni critiche, non esitare a metterti subito in contatto con il team di ingegneri degli ingranaggi di LS Manufacturing. Invia i parametri del tuo ingranaggio per ottenere un piano di produzione realizzato in modo professionale e un preventivo accurato! I nostri specialisti di ingranaggi ti forniranno un'analisi tecnica completa e suggerimenti di ottimizzazione entro 4 ore . Invia subito la tua richiesta e ricevi un servizio gratuito servizio di ispezione della progettazione degli ingranaggi .

Progetta le tue applicazioni mission-critical con ingranaggi personalizzati di precisione per l'aerospaziale e la robotica.
