Servizio di stampaggio a iniezione PEEK: parti di precisione ad alta temperatura

Servizio di stampaggio ad iniezione PEEK evidenzia le sfide affrontate dagli ingegneri nel valutare quali materiali vengono utilizzati nello stampaggio a iniezione , poiché la plastica normale non può resistere a calore e corrosione eccessivi, mentre i consumatori del settore aerospaziale e medico incontrano problemi come cristallizzazione incoerente e variazioni dimensionali nella tolleranza. Questo perché il PEEK ha un punto di fusione di circa 343°C , che richiede sistemi di riscaldamento e stampi sofisticati, ma la maggior parte dei fornitori tradizionali non dispone di conoscenze di simulazione, con conseguenti stress interni e fragilità delle parti.

Presso LS Manufacturing ottimizziamo la catena di produzione del servizio di stampaggio a iniezione di PEEK utilizzando il controllo della temperatura dell'olio a oltre 200°C e specifiche di stampaggio scientifiche per garantire una cristallizzazione uniforme del 30%-35% e risolvere guasti prestazionali e problemi di resistenza al calore. Offriamo valori misurabili affinché gli OEM possano ottenere una produzione di massa costante e, leggendo questa guida, capirai come facciamo la differenza nel difficile processo di produzione del PEEK.

Stampaggio a iniezione PEEK: guida rapida alle parti ad alta temperatura

Sfida di stampaggio	Controllo di processo specifico per PEEK	Risultato ad alte prestazioni
Temperature di lavorazione estreme	Processi eseguiti in zone della canna tra 380–410 °C e canali caldi superiori a 350 °C .	Garantisce una fusione completa del polimero senza degradazione termica e congelamento all'interno dell'ugello.
Controllo critico dell'umidità	Processo di essiccazione della plastica prima dell'iniezione al di sotto dello 0,02% di contenuto di umidità.	Previene l'idrolisi, i segni di allargamento e i vuoti ; garantisce la massima resistenza alla trazione e agli agenti chimici.
Requisiti di temperatura elevata dello stampo	Temperature elevate per i riscaldatori dello stampo impostate nell'intervallo 165–200 °C .	Garantisce proprietà meccaniche, dimensioni e eccellente qualità superficiale delle parti ottimali.
Usura dei polimeri abrasivi	Acciaio per utensili temprato o rivestito utilizzato come componenti per stampaggio ad iniezione , insieme a materiali speciali in lega vite/cilindro.	Protegge gli utensili dall'usura, prolunga la durata dello stampo e preserva le dimensioni richieste.
La nostra elaborazione dedicata	Tecnopolimeri ad alta temperatura lavorati esclusivamente sulle nostre macchine; sistema di controllo a circuito chiuso dei parametri di lavorazione.	Garantisce una qualità delle parti coerente e riproducibile nel rispetto degli standard del settore aerospaziale, medico e dei semiconduttori .
Risultato: integrità termica ingegnerizzata	Parti con integrità termica con caratteristiche meccaniche e dimensioni preservate in funzionamento continuo superiore a 250 °C .	Fornisce la sostituzione dei metalli in condizioni difficili, riducendo al minimo il peso e l'impatto corrosivo.

Punti chiave:

• La precisione della temperatura non è negoziabile: il controllo preciso delle temperature di fusione, stampo ed essiccazione è fondamentale per stampare con successo il PEEK.
• La secchezza è una proprietà del materiale: i problemi di asciugatura possono rendere costoso PEEK materiale per stampaggio ad iniezione inutilizzabile; questo è il motivo principale del fallimento dei progetti che coinvolgono questo materiale.
• L'utensileria è un oggetto soggetto a usura: l'utensileria ordinaria non funzionerà per questo materiale: solo gli utensili in acciaio temprato possono essere utilizzati con successo.
• La convalida è obbligatoria: la certificazione dei materiali (CoC) è un must per le applicazioni con requisiti di elevata affidabilità .

Perché fidarsi di questa guida? Esperienza pratica da parte di esperti di produzione LS

Non mancheranno le tabelle delle proprietà PEEK disponibili su Internet. Ciò che distingue questa guida da tutte le altre è che noi di TTI l'abbiamo sviluppata noi stessi, sapendo in prima persona quanto sia difficile gestire un materiale con temperature di fusione così elevate e una struttura cristallina resistente. Il nostro approccio metodico allo sviluppo del prodotto è guidato da Standard industriali giapponesi (JIS) standard per i materiali.

I componenti che produciamo lavorano ai margini: gruppi attuatori leggeri in aerei che sperimentano temperature costanti fino a 200°C , pompe chimiche con guarnizioni resistenti a solventi altamente corrosivi e macchine per risonanza magnetica dove le dimensioni di precisione sono fondamentali. Nelle condizioni estreme affrontate dai nostri clienti nei settori della tecnologia medica, aerospaziale ed energetica, non c'è spazio per errori e, pertanto, dobbiamo attenerci rigorosamente alle linee guida fornite dal IATF 16949 standard.

Questa esperienza deriva da dieci anni di produzione, maturando conoscenza non solo dai cicli impeccabili ma anche dai fallimenti. Sappiamo come asciugare perfettamente il materiale in modo che non ci siano vuoti nella tua parte. Il processo termico è ottimizzato per eliminare qualsiasi deformazione e il design del punto di iniezione garantisce forti linee di saldatura nel prodotto. Vi trasferiamo questa preziosa conoscenza, aiutandovi a evitare errori e a creare parti in PEEK affidabili ad alta temperatura senza guasti al primo stampaggio.

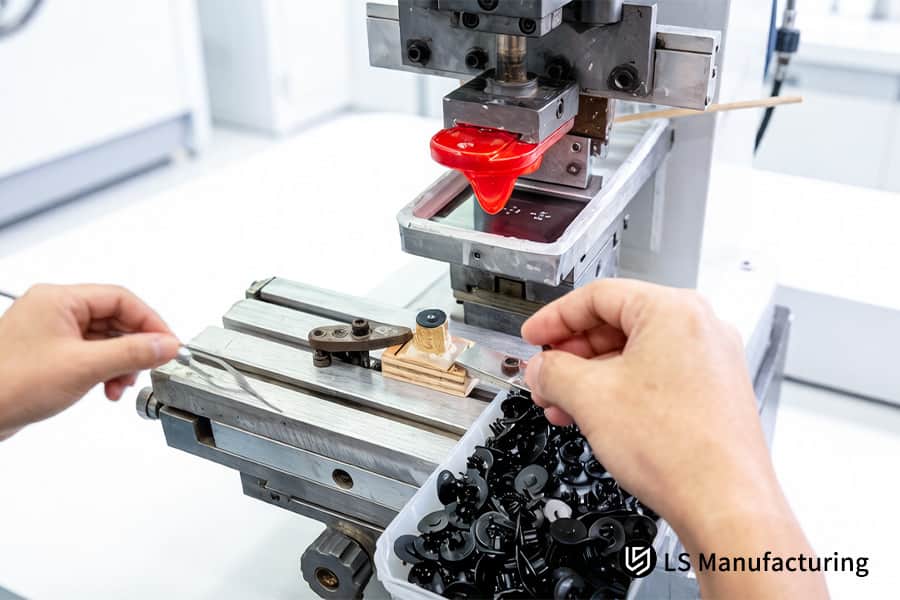

Figura 1: Lo stampaggio a iniezione automatizzato produce parti in PEEK di precisione per connettori elettrici e sistemi di sensori aerospaziali.

Perché la scelta di un servizio professionale di stampaggio a iniezione di PEEK è fondamentale per applicazioni mediche e aerospaziali?

Nei campi aerospaziale e medico, le prestazioni di successo dei componenti PEEK sono garantite dalla cristallinità del PEEK, che si ottiene controllando la temperatura durante il processo di produzione. Questo rapporto descrive come si controlla la cristallinità nel PEEK, risolvendo il problema menzionato.

Ottenere prestazioni prevedibili tramite la gestione termica

Il controllo della temperatura dello stampo di ±1°C nel servizio di stampaggio a iniezione di PEEK controlla la velocità di raffreddamento, che determina il livello di cristallinità del materiale. Ciò porta alla formazione di una struttura coerente di aree semicristalline con affidabile resistenza meccanica e chimica. Non ci saranno aree di debolezza o cristalli in eccesso nel materiale. Questo è cruciale stampaggio ad iniezione con tolleranze strette per usi chirurgici e aerospaziali.

Garantire l'integrità strutturale per ambienti esigenti

Le modalità di errore associate a questo processo sono mitigate grazie alla progettazione. Eliminiamo i punti deboli misurando accuratamente la portata e la pressione di iniezione rispetto alla calibrazione della temperatura dello stampo , che garantisce l'assenza di difetti interni o segni esterni nelle parti. I nostri prodotti avranno morfologie coerenti e le loro caratteristiche sono stabili a un intervallo di temperatura fisso di 250°C . Questo metodo garantisce resistenza anche nelle parti OEM ad alte prestazioni .

Garantire la biocompatibilità attraverso la scienza dei processi

La biocompatibilità inizia con un processo regolamentato. Lo stampaggio scientifico garantisce che il ciclo non degradi la parte né produca difetti esterni. La convalida dell'essiccazione, la gestione del tasso di riempimento e la regolazione della temperatura mantengono la biocompatibilità. Il nostro prodotto finale ha una superficie altamente lucida senza pori, garantendo che possa resistere al processo di sterilizzazione necessario stampaggio ad iniezione multi-cavità dei dispositivi medici.

Facilitare la certificazione OEM semplificata

Il nostro metodo crea una solida base di qualificazione garantendo pacchetti di dati IQ/OQ/PQ di convalida del processo ben documentati . Questo approccio basato sui dati spiega chiaramente il controllo dei parametri chiave che facilitano la presentazione dei file tecnici alla FAA o alla FDA, facilitando così la certificazione di elementi critici Parti di stampaggio ad iniezione OEM .

La specializzazione nella scienza dei materiali e nel controllo dei processi consente al nostro team di fornire un servizio di stampaggio a iniezione PEEK che prevede il controllo delle proprietà e la garanzia della produzione di un prodotto qualificato a partire da un materiale polimerico. Ci concentriamo sul controllo del processo, garantendo un'affidabilità ottimale. Per eliminare il rischio di cristallinità incontrollata nelle parti in PEEK, invia oggi stesso le tue specifiche di progettazione per una convalida del processo garantita e un preventivo pronto per la produzione.

In che modo lo stampaggio a iniezione di PEEK di precisione può ottenere tolleranze a livello di micron per componenti di alta precisione?

Il raggiungimento di tolleranze a livello di micron all'interno del materiale polimerico semicristallino, PEEK , segue un approccio approfondito che considera il comportamento del materiale. Questa sezione descrive l'approccio seguito nella gestione delle tolleranze per garantire una precisione a livello di micron delle parti critiche:

Progettazione proattiva: compensazione del comportamento dei materiali

• Progettazione predittiva dello stampo: la nostra simulazione ci consente di stimare il ritiro anisotropo ( 1,4%–2,2% ) e di apportare le modifiche necessarie durante la fase di progettazione dello stampo.
• Geometria ottimizzata per lo stress:​ L'ottimizzazione della geometria al fine di diminuire lo stress che si creerà a causa del flusso durante il processo di stampaggio , che può essere considerato come uno dei fattori che contribuiscono alla deformazione post-stampaggio .

Utensili di precisione: il fondamento della precisione

1. Lavorazione ad alta precisione: il nostro stampo è realizzato utilizzando lavorazioni ad alta precisione su sistemi CNC a 5 assi che ci consentono di realizzare una replica accurata della superficie e della geometria.
2. Analisi di raffreddamento integrata:​ Il sistema di raffreddamento conformato aiuta a fornire un raffreddamento costante, necessario per ottenere il ritiro desiderato stampaggio ad iniezione a livello di micron .

Esecuzione di processi controllati e ripetibili

• Blocco del processo scientifico: i parametri critici del processo ( pressione dell'imballaggio, profilo dell'imballaggio e durata del raffreddamento ) sono bloccati elettronicamente attraverso studi DOE, garantendo così uno stampaggio a iniezione di PEEK di precisione .
• Verifica nello stampo:​ Il posizionamento preciso dei sensori di pressione della cavità consente il monitoraggio per confermare che ogni ciclo viene riempito e polimerizzato in modo identico, garantendo la coerenza assoluta per stampaggio ad iniezione multicavità di precisione .

Validazione tramite metrologia e dati

1. Ispezione Primo Articolo: Tutti i pezzi primo articolo vengono testati attraverso un'ispezione CMM 3D completa relativa al modello CAD per verificare il sistema di gestione delle tolleranze .
2. Controllo statistico del processo (SPC): la misurazione di variabili importanti dei lotti di produzione viene effettuata al fine di prevedere ed eliminare eventuali deviazioni, fornendo una precisione costante nello stampaggio a iniezione di PEEK personalizzato .

Questo esempio dimostra che i micron di precisione si ottengono non attraverso il processo di ispezione, ma attraverso il processo di produzione. Implica correzione predittiva, eccellente progettazione dello strumento, bloccaggio scientifico e verifica costante. Tutto ciò costituisce il metodo di controllo del processo attraverso il quale possiamo garantire la nostra capacità di produrre stampaggio ad iniezione di precisione in PEEK parti in conformità con requisiti rigorosi, facendo così uso di materiale difficile.

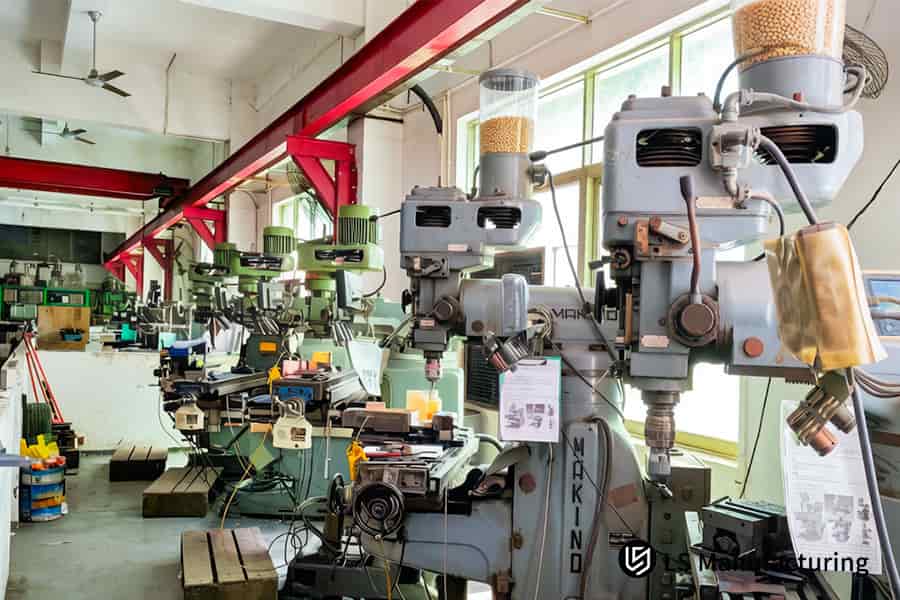

Figura 2: Lo stampaggio del PEEK ad alta temperatura lavora il materiale per formare componenti per applicazioni automobilistiche e mediche.

Quali parametri tecnici definiscono il successo dello stampaggio in PEEK ad alta temperatura per valvole industriali?

È importante sottolineare che il processo di fabbricazione deve essere adeguatamente controllato poiché la sua efficacia dipende dalla qualità del processo di stampaggio. Ciò ne garantirà l'affidabilità e la durata. Il grafico fornito di seguito fornisce informazioni sui parametri critici di elaborazione insieme alla spiegazione della loro importanza per ottenere un risultato coerente utilizzando stampaggio PEEK ad alta temperatura .

Categoria dei parametri	Obiettivo e controllo	Motivazione e sfida risolta
Gestione termica​	Fondere 380-400°C, modellare 165-185°C	Garantisce una cristallizzazione completa senza vuoti che possano comprometterne la resistenza chimica.
Controllo dello stress da iniezione e taglio	Velocità 50-150 mm/s (profilato)	Aiuta a prevenire il degrado attraverso il controllo dello stress di taglio e il riempimento della cavità.
Controllo dell'imballaggio e dimensionale	Profilo multistadio Iniezione 80% .	Previene i segni di avvallamento nelle parti spesse stampaggio ad iniezione complesso .
Convalida del processo	Sensori di pressione per il monitoraggio delle cavità	Garantisce prestazioni costanti a prova di perdite stampaggio ad iniezione convalidato .

La soluzione fornita da questa tecnologia risolve i problemi dei clienti in diversi modi, in particolare per quanto riguarda la sigillabilità senza perdite, la resistenza alla rottura per stress e il dimensionamento appropriato per un assemblaggio di successo. Il nostro processo di stampaggio a iniezione OEM PEEK consentirà di correlare i parametri con una maggiore durata e minori rischi di guasto. Questo documento riflette le nostre competenze tecniche e, allo stesso tempo, fornisce un approccio sistematico alla selezione delle applicazioni di stampaggio del PEEK ad alta temperatura .

Perché i progetti di stampaggio a iniezione PEEK personalizzati dovrebbero dare priorità all'analisi DFM per ridurre l'usura degli utensili a lungo termine?

L'abrasività del PEEK e le temperature di lavorazione richieste richiedono un approccio prioritario alla progettazione per evitare guasti prematuri allo stampo. Un'analisi DFM esaustiva è fondamentale per la transizione dalla progettazione delle parti alla progettazione degli stampi, garantendo longevità dello stampo e coerenza produttiva. Di seguito è riportata una panoramica del nostro processo:

Selezione dei materiali: il fondamento della durabilità

I materiali di base preferiti includono acciaio duro S136 o acciaio H13 (con HRC di 52-54) . Questo substrato duro dovrà resistere alla natura abrasiva delle proprietà del materiale PEEK . Oltre alla scelta del materiale di base, la geometria del pezzo viene studiata per determinare le aree che richiedono inserti realizzati con materiali ancora più duri come il metallo duro, garantendo così la durabilità direttamente nello stampo, fondamentale per stampaggio ad iniezione di grandi volumi .

Progettazione del cancello: controllo del flusso per gestire l'usura e la deformazione

Il design del cancello affronta più di un problema. Utilizzando simulazioni computerizzate dello stampo e del flusso, posizioniamo strategicamente i cancelli per avere la minima lunghezza possibile del percorso del flusso, riducendo così le pressioni di iniezione e il tonnellaggio delle fascette. Quest'ultimo riduce automaticamente l'usura erosiva. Inoltre, i punti di accesso ben posizionati aiutano a evitare qualsiasi effetto negativo sull'orientamento delle fibre . Ciò riduce al minimo il ritiro anisotropo e la deformazione della parte, rendendola così finale stampaggio ad iniezione PEEK personalizzato parte dimensionalmente stabile.

Sistema Runner e ottimizzazione del raffreddamento

I corridori con sezioni trasversali completamente circolari e flusso bilanciato idraulicamente vengono utilizzati per una distribuzione uniforme del fuso in tutte le cavità con velocità di taglio e caduta di pressione basse. Il bilanciamento del flusso evita un eccessivo riempimento di alcune cavità che causano l'usura degli stampi. D'altro canto, il percorso di raffreddamento conformato è progettato per facilitare un raffreddamento efficiente e la dissipazione del calore dallo stampo. Un raffreddamento efficace è essenziale per controllare la semicristallinità del PEEK e ridurre al minimo lo stress residuo, fattori che influenzano la qualità delle parti e la longevità dello stampo .

Esecuzione del DFM: un processo collaborativo e basato sui dati

L' analisi DFM è più di una semplice documentazione; è un processo dinamico. Vengono presentati modelli 3D annotati insieme ai risultati della simulazione ( riempimento, compattazione, deformazione e raffreddamento ) per illustrare potenziali sfide e progetti correttivi, inclusi angoli di sformo, spessore delle pareti e raggio. Un approccio consensuale consente a tutte le parti di riconoscere l’importanza di apportare modifiche nella fase di progettazione per evitare problemi futuri negli strumenti e nella produzione, con conseguente processo di stampaggio a iniezione pronto per la produzione .

La nostra esperienza nel know-how tecnico è evidente attraverso la trasformazione delle proprietà del materiale PEEK in linee guida di progettazione pratiche e preventive. Affrontiamo sia i problemi di costi che quelli di affidabilità nel lungo termine progettando lo stampo e il processo per garantire la longevità fin dall'inizio. La nostra analisi DFM proattiva per lo stampaggio a iniezione PEEK personalizzato ti aiuta a garantire che i tuoi strumenti dureranno, che le parti saranno di alta qualità e, soprattutto, che il tuo programma e il tuo budget siano sicuri.

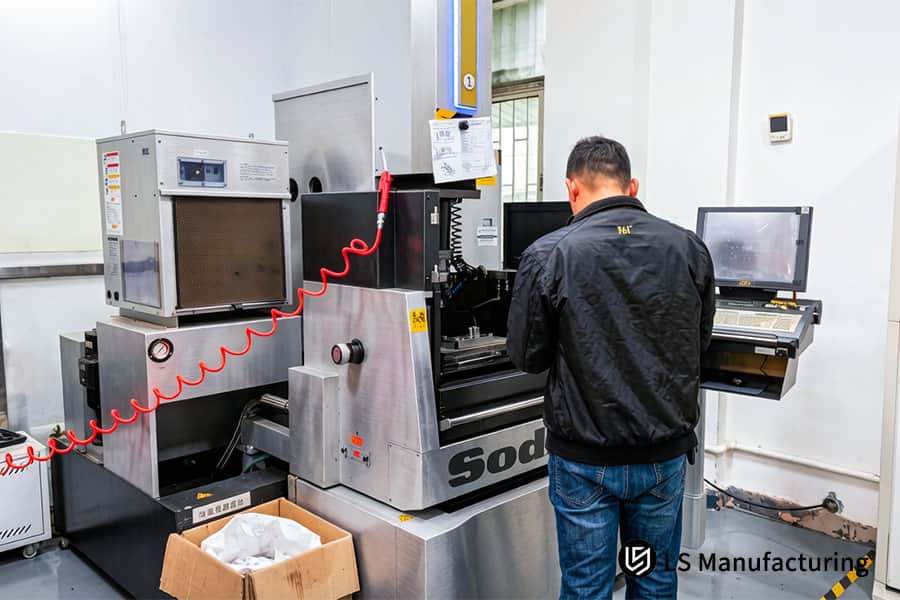

Figura 3: Lo stampaggio a iniezione di PEEK personalizzato utilizza più presse per fabbricare parti per ordini OEM di grandi volumi.

In che modo la produzione LS risolve le sfide legate alla qualità della superficie delle parti in PEEK stampate a iniezione?

Perfezione della superficie parti in PEEK stampate ad iniezione è un'altra difficoltà tecnica poiché qualsiasi imperfezione come granelli neri, strombature o lucentezza può rendere le parti inefficaci se utilizzate in applicazioni all'interno di camere bianche o ambienti impiantabili. Di seguito sono riportate le nostre soluzioni per ottenere la massima qualità superficiale risolvendo i fattori alla base della contaminazione o del degrado:

Eliminazione di sostanze volatili e gas intrappolati

• Progettazione avanzata degli strumenti: i sistemi di sfiato del vuoto sono inclusi verso la fine del processo di riempimento e nelle aree di potenziali trappole per espellere l'aria e le sostanze volatili prima che si possano verificare ustioni e allargamenti .
• Pre-lavorazione del materiale: disponiamo di una procedura di asciugatura convalidata (ovvero asciugatura dei materiali in un essiccatore ad adsorbimento per 4-6 ore a 150 °C ) per rimuovere l'umidità, che è uno dei motivi principali delle imperfezioni superficiali.

Prevenire la degradazione dei polimeri alla fonte

1. Gestione termica precisa: controlliamo le temperature del cilindro in diverse zone e i riscaldatori degli ugelli per evitare punti freddi e intasamento del materiale e quindi il degrado del materiale .
2. Controllo del tempo di permanenza: il nostro processo garantisce il massimo rapporto tra pallini e canna e vengono utilizzati monitoraggi del tempo di ciclo per evitare che il materiale si surriscaldi e causi carbonizzazione che si traduce in granelli neri.

Esecuzione di un riempimento controllato e delicato

• Profilatura della velocità di iniezione: implementiamo un processo che prevede un riempimento iniziale lento, che consente alle prese d'aria di funzionare, quindi un riempimento primario rapido per prevenire effetti di riscaldamento a getto e di taglio che altrimenti opacizzerebbero la superficie.
• Eccellenza della temperatura dello stampo:​ La temperatura ottimale e costante dello stampo ( >160°C ) viene raggiunta attraverso circolatori altamente precisi che garantiscono un flusso adeguato del materiale fuso e ottengono una replica impeccabile della finitura dell'utensile, che è uno degli aspetti più importanti dello stampaggio ad alta precisione che è essenziale per stampaggio ad iniezione per camere bianche .

Garantire l'integrità della superficie dell'utensile

1. Acciaio per utensili e lucidatura di alta qualità: gli stampi sono prodotti in acciaio per utensili resistente alla corrosione di alta qualità lucidato almeno fino al diamante n. 3 o con una finitura migliore, che trasferisce la finitura impeccabile al prodotto finito .
2. Robusto protocollo di manutenzione: lo stampo viene pulito e ispezionato regolarmente per evitare l'accumulo di contaminanti e garantire una qualità superficiale uniforme di ogni lotto, facilitando un accurato stampaggio a iniezione multi-cavità di prodotti impeccabili.

Questi problemi possono essere risolti affrontando la causa principale dei problemi, tra cui lo sfiato del vuoto del gas, la prevenzione del degrado termico e la gestione della cinematica del flusso. La metodologia utilizzata per lo stampaggio ad alta precisione consente una finitura superficiale impeccabile fino a Ra 0,4μm senza la necessità di operazioni secondarie. La nostra azienda garantisce che la qualità della superficie delle parti in PEEK stampate a iniezione soddisfa gli standard necessari per i requisiti critici stampaggio ad iniezione con tolleranza stretta applicazioni.

Quali standard di qualità garantiscono che lo stampaggio in PEEK per parti ad alta temperatura soddisfi i requisiti di zero difetti?

Senza difetti Stampaggio in PEEK per le parti ad alta temperatura richiede l'abbandono del tradizionale metodo di ispezione finale. Di seguito una breve panoramica dei vari standard qualitativi necessari per produrre particolari sulla base di specifiche precise.

Pilastro di controllo	Implementazione principale	Risultato diretto e valore
Fondazione sistemica	Certificazione IATF 16949 del processo di produzione, che copre tutti i processi, compreso l'audit di processo a più livelli obbligatorio.	Approccio preventivo che rimuove le debolezze sistematiche e aumenta l'affidabilità stampaggio ad iniezione ad alte prestazioni .
Controllo del processo in tempo reale	Controllo speciale del processo (SPC) per i parametri di pressione e temporizzazione della cavità, con avviso per eventuali deviazioni di 0,01 secondi.	Risultati impeccabili in tempo reale, mantenendo la precisione in ogni lotto successivo.
Convalida e misurazione	Ispezione dei prodotti iniziali e successivi utilizzando macchine di misura e calibri personalizzati per verificare i livelli di tolleranza accurati al micrometro .	Prova concreta che tutti i componenti soddisfano i requisiti dimensionali e materiali richiesti.
Tracciabilità completa	Tracciabilità dei materiali e dei processi (lotto per lotto) in combinazione con la documentazione (PPAP, CPK).	Si tratta di una prova che serve come prova delle qualifiche dell'azienda, dimostrando che è un produttore di PEEK ad alta precisione .

L'approccio di garanzia della qualità che applichiamo risolve i problemi che i nostri clienti hanno in merito al rischio e al controllo. Tali questioni includono la prevenzione dei difetti, la tracciabilità e il lavoro nel quadro del sistema di gestione certificato IATF 16949 . Questo è ciò che fa un produttore di PEEK ad alta precisione stampaggio ad iniezione per uso medico e industria aerospaziale.

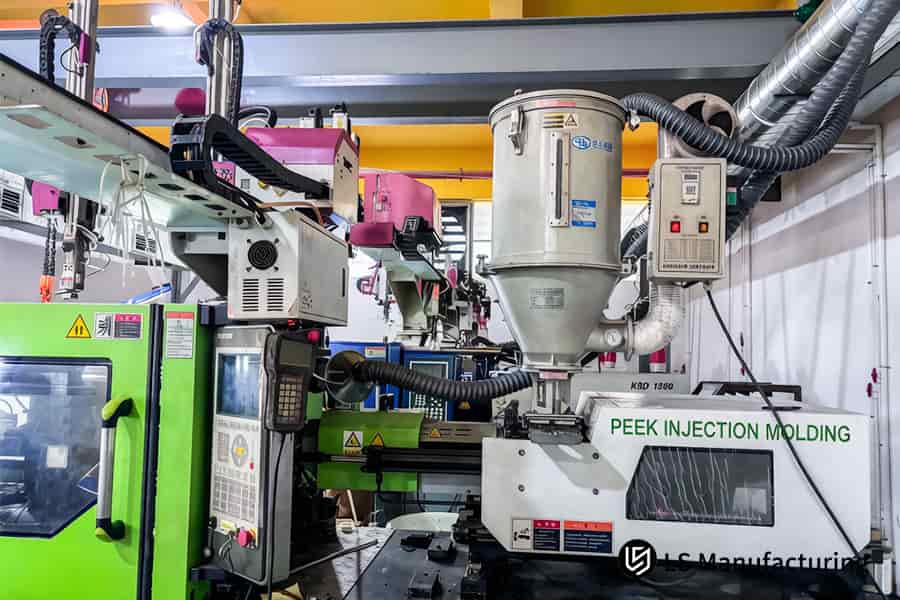

Figura 4: Lo stampaggio a iniezione di PEEK ad alta precisione controlla il flusso e la temperatura del materiale tramite un'interfaccia del pannello digitale.

Perché LS Manufacturing è il produttore di PEEK ad alta precisione preferito per geometrie complesse?

Ci sono alcune difficoltà che devono essere affrontate prima di produrre geometrie complesse utilizzando il PEEK, come lo scarso flusso dei materiali fusi, il degrado nelle regioni sottili e la deformazione. Come a produttore di PEEK ad alta precisione , affrontiamo questi problemi attraverso un'attenta progettazione di strumenti e processi per ottimizzare le proprietà dei materiali utilizzati e delle parti prodotte:

Ottimizzazione dell'erogazione del materiale fuso per un flusso migliore

I sistemi personalizzati di canali caldo-freddo forniscono il PEEK fuso nelle sue condizioni ottimali. Il materiale fuso viene mantenuto alla massima temperatura lungo tutto il sistema di canali fino a raggiungere la cavità. Il bilanciamento del volume nei canali garantisce una distribuzione uniforme del materiale fuso in tutte le cavità, il che è importante per stampaggio ad iniezione . Le pressioni di riempimento sono ridotte e lo stress è ridotto al minimo.

Gestire con precisione il taglio per preservare le proprietà

La degradazione al taglio causa l’indebolimento delle proprietà meccaniche del PEEK. Sulla base dei dati reologici, possiamo simulare e limitare la velocità di taglio a 1000 al secondo all'interno dei canali e dei cancelli. Utilizzando determinate tecniche di iniezione e controllo della velocità di iniezione , la lunghezza della catena del polimero viene protetta, garantendo così la massima resistenza alla trazione e agli urti.

Convalida della progettazione attraverso la simulazione avanzata

Tutto inizia con le simulazioni di flusso durante la progettazione. Con il nostro processo si ottiene l'analisi del modello di riempimento, della formazione della linea di saldatura e delle velocità di raffreddamento in relazione alla geometria complessa . Con l'aiuto del nostro processo di realizzazione di prototipi virtuali, saremo in grado di ottimizzare i cancelli, gli spessori delle pareti e i progetti di raffreddamento conformato per ridurre al minimo i segni di avvallamento e prevenire la deformazione.

Esecuzione di un processo scientifico collegato

In questa fase del processo, utilizziamo il Design of Experiments (DOE). Il nostro processo prevede la validazione empirica dei modelli simulati da noi sviluppati. Allo stesso tempo, regoliamo alcuni parametri come le temperature di fusione, le curve della velocità di iniezione e le pressioni di impaccamento in modo da ottenere il riempimento, l'impaccamento e il raffreddamento ottimali della geometria della parte specifica. L'approccio empirico ci consente di creare un processo estremamente robusto, utile nello stampaggio a iniezione multicavità .

Risolviamo le sfide inerenti alla geometria complessa mediante una progettazione e un processo adeguati dello stampo utilizzando la reologia del PEEK. Il nostro metodo di soluzione che prevede il controllo preciso della distribuzione della fusione, della velocità di taglio, della simulazione e della convalida del processo garantisce il riempimento completo, la conservazione delle proprietà fisiche e la riduzione al minimo della deformazione . Una soluzione così completa è al centro del nostro servizio di stampaggio a iniezione PEEK e ci consente di fornire parti complesse ad alte prestazioni per qualsiasi applicazione di stampaggio ad iniezione .

Caso di studio: Progetto di stampaggio personalizzato di precisione di viti ossee PEEK per l'industria medica di produzione LS

Per la produzione di dispositivi medici ad alte prestazioni sono necessarie soluzioni innovative fuori dalla norma. Quello che segue è un Caso di studio della produzione LS del nostro contributo al superamento di una seria sfida relativa alla cristallinità di un particolare prodotto affrontata da un produttore di dispositivi medici :

Sfida del cliente

L'azienda ortopedica internazionale ha dovuto affrontare importanti incongruenze nella produzione di viti per fusione spinale utilizzando il materiale PEEK-OPTIMA™. Nello specifico, il Stampaggio ad iniezione PEEK OEM ha mostrato un basso livello di consistenza della cristallinità ( ±8% ), portando a un tasso di scarto del 25% a seguito di test meccanici falliti. Le incoerenze causate dalla scarsa cristallinità hanno comportato ritardi negli studi clinici, interruzioni nelle catene di fornitura e costi elevati, oltre a impedire il rilascio di una linea di prodotti innovativa.

Soluzione di produzione LS

La nostra soluzione prevedeva l’utilizzo di uno stampaggio a iniezione scientifico e la massima attenzione al corretto controllo della temperatura e della pressione. Il nostro approccio scientifico prevedeva l'uso del raffreddamento conformale multifisico per mantenere la temperatura interna a 172°C ±1°C . Allo stesso tempo, il nostro stampaggio a iniezione scientifico ha consentito un controllo indipendente di tutte le fasi del processo di stampaggio, garantendo una pressione di iniezione entro ±0,2 MPa per ottenere una cristallinità polimerica costante in stampaggio ad iniezione complesso a parete sottile .

Risultati e valore

La variabilità nella cristallinità è stata ridotta a ±1% e la resa è salita al 99,8% . Solo questo ha comportato un risparmio annuo per il cliente pari a $ 180.000 a causa della mancata qualità. La nostra capacità di fornire un servizio così coerente ha consentito al cliente di velocizzare la documentazione normativa utilizzando lotti perfettamente convalidati, stabilendo così un nuovo punto di riferimento nel settore stampaggio ad iniezione ad alta affidabilità . Ha assicurato il nostro rapporto commerciale, trasformandoci da semplici fornitori a ingegneri che forniscono parti critiche per il cliente.

Dall'esempio sopra riportato risulta chiaro che l'affidabilità nella produzione di dispositivi medici si ottiene attraverso il controllo del processo e non attraverso l'ispezione . Poiché siamo stati in grado di affrontare il problema della variabilità della cristallizzazione controllando con precisione i parametri di temperatura e pressione, abbiamo ottenuto affidabilità e vantaggi finanziari. Questo caso di studio illustra perfettamente il motivo per cui il nostro servizio di stampaggio a iniezione di PEEK è essenziale per un produttore di dispositivi medici .

Quantifica i tuoi risparmi con un processo PEEK convalidato e ad alto rendimento. Condividi i parametri della tua parte per ricevere un'analisi dettagliata della cristallizzazione e un preventivo di produzione aziendale.

Domande frequenti

1. Qual è la temperatura operativa massima per le parti realizzate dal vostro servizio di stampaggio a iniezione PEEK?

Le nostre parti in PEEK resistono a temperature fino a 250 gradi centigradi con punte fino a 300 gradi centigradi senza compromettere la loro resistenza meccanica, rigidità e resistenza chimica superiori. Producono componenti eccellenti per l'uso in macchinari aerospaziali, automobilistici e industriali.

2. In che modo LS Manufacturing garantisce la tolleranza dello stampaggio a iniezione di precisione in PEEK?

Garantiamo tolleranze strette utilizzando la lavorazione a 5 assi per la fabbricazione di stampi ultraprecisa e implementando la tecnologia di compensazione della pressione e della temperatura a circuito chiuso durante lo stampaggio. Ciò ci consente di controllare costantemente le tolleranze dimensionali entro un intervallo critico di ±0,01 mm , anche per geometrie complesse.

3. LS Manufacturing può fornire stampaggio a iniezione PEEK personalizzato per prototipi di piccoli lotti?

Sì, supportiamo con competenza progetti dallo sviluppo rapido di prototipi a partire da sole 100 unità , fino alla produzione di milioni di volumi elevati. Le nostre soluzioni di attrezzamento rapido e i sistemi di stampi modulari rendono economici i piccoli lotti e tutti i progetti includono una revisione DFM gratuita.

4. Perché lo stampaggio del PEEK ad alta temperatura è più costoso rispetto all'utilizzo di materiali standard come l'ABS?

Lo stampaggio del PEEK è più costoso a causa della necessità di presse specializzate ad alta temperatura (fino a 400°C ) e di costose attrezzature in acciaio resistenti al calore. Tuttavia, la capacità di creare componenti complessi e monopezzo spesso elimina molteplici fasi di assemblaggio, portando a un costo totale di proprietà (TCO) inferiore.

5. Come si prevengono i vuoti interni nelle parti in PEEK stampate a iniezione?

Preveniamo i vuoti impiegando sistemi avanzati di ventilazione dello stampo a vuoto per rimuovere l'aria intrappolata e utilizzando un profilo di pressione di mantenimento a due stadi calcolato scientificamente (tipicamente 100–150 MPa ). Questo processo garantisce il riempimento completo della cavità e un'eccellente densità interna, fondamentale per la resistenza e le prestazioni della parte.

6. LS Manufacturing è un fornitore di stampaggio a iniezione PEEK certificato ISO?

Sì, siamo un fornitore certificato, aderendo rigorosamente allo standard IATF 16949 per l'automotive e allo standard ISO 13485 per i dispositivi medici. Per la tracciabilità, forniamo un rapporto completo di ispezione del primo articolo (FAI) e una certificazione completa dei materiali per ogni lotto di produzione.

7. Come posso ottimizzare il mio progetto per lo stampaggio in PEEK per creare parti ad alta temperatura?

Per risultati ottimali, mantenere uno spessore della parete uniforme con variazioni inferiori al 25% e incorporare angoli di sformo di almeno 1,5° per facilitare l'espulsione. Il nostro team fornirà raccomandazioni specifiche e attuabili durante la fase di revisione DFM gratuita per garantire producibilità e prestazioni.

8. Come posso ottenere oggi stesso un preventivo da LS Manufacturing per lo stampaggio a iniezione OEM PEEK?

Per ricevere il tuo preventivo dettagliato, carica i tuoi file CAD 3D in formato STEP o IGES tramite il nostro portale sicuro. Il nostro team di ingegneri applicativi senior del PEEK fornirà quindi a citazione esaustiva , inclusa un'analisi DFM e una ripartizione dei costi, entro 24 ore .

Riepilogo

Il successo di Stampaggio ad iniezione PEEK si basa non solo sul materiale, ma sull'attenzione ossessiva del partner per i dettagli del processo. Attraverso lo stampaggio di precisione end-to-end, LS Manufacturing risolve problemi cronici come la variazione della cristallinità e la deriva dimensionale, costruendo una solida difesa dell'efficienza della qualità con un sistema basato sui dati. Come dimostrano i nostri casi, i veri guadagni in termini di costi ed efficienza derivano da un intervento tecnico che elimina le variabili di produzione.

Pronti a porre fine ai guasti dovuti alle alte temperature e ai costosi tassi di scarto? Contatta la produzione LS per iniziare il tuo viaggio senza difetti. Fai clic su "Carica disegni per la valutazione gratuita" per un esclusivo rapporto approfondito sulla fattibilità DFM. Ci impegniamo a fornire non solo un preventivo trasparente entro 24 ore , ma anche una valutazione completa dei rischi di produzione legati alla progettazione, rendendo il processo PEEK sicuro, affidabile e altamente efficiente.
