Servizio di stampaggio a iniezione di materie plastiche PEEK: produttore di precisione per applicazioni ad alta temperatura

Servizio di stampaggio ad iniezione di materie plastiche PEEK affronta il problema della catena di fornitura globale in cui gli ingegneri che valutano quali materiali vengono utilizzati nello stampaggio a iniezione di plastica concludono che la plastica standard non soddisfa i requisiti degli ambienti difficili, con conseguente produzione di prodotti PEEK di scarsa qualità. Il problema si basa sull’elevato punto di fusione del PEEK intorno a 343°C , che richiede un’accurata regolazione termica normalmente impossibile nelle tecniche convenzionali senza simulazione multifisica , causando così fessurazioni da stress nel corso della vita.

LS Manufacturing applica una tecnologia innovativa che combina lo stampaggio a iniezione di precisione del PEEK con algoritmi avanzati di controllo della temperatura e tecnologie del vuoto, consentendo una cristallizzazione uniforme e mantenendo tolleranze estremamente strette di ±0,01 mm per ridurre significativamente il costo totale di proprietà nella produzione su larga scala. Continua a leggere per scoprire come l'esperienza di LS Manufacturing converte il PEEK, questo super polimero, nel tuo vantaggio competitivo chiave.

Stampaggio a iniezione PEEK: guida rapida per applicazioni ad alta temperatura

Sfida tecnica	Soluzione di stampaggio specifica per PEEK	Risultato prestazionale
Temperature di lavorazione estreme	Botti con temperature che vanno dai 380 ai 400°C .	Aiuta a garantire un flusso adeguato senza alcuna degradazione del polimero.
Sensibilità all'umidità	Prima del processo di stampaggio è obbligatoria un'asciugatura completa, con un contenuto di umidità massimo inferiore allo 0,02% .	Crea parti che hanno grande resistenza meccanica e stabilità dimensionale.
Requisiti di temperatura dello stampo	Stampi riscaldati ( 160-200°C ) per evitare un raffreddamento prematuro e garantire una corretta cristallizzazione.	Raggiunge proprietà meccaniche ( resistenza, resistenza chimica ) e finitura superficiale ottimali.
Elevata usura della muffa	Utilizzo di acciai per utensili temprati e rivestimenti specializzati per resistere alla fusione polimerica abrasiva.	Prolunga la durata dello stampo e mantiene la precisione dimensionale della parte durante il ciclo di produzione.
Il nostro processo controllato	Macchine per lo stampaggio dedicate e pulite e controllo dei parametri a circuito chiuso per garantire coerenza.	Fornisce ripetibilità qualità delle parti di stampaggio a iniezione di plastica che soddisfa le rigorose specifiche aerospaziali, mediche o dei semiconduttori.
Risultato: prestazioni ingegnerizzate	Parti che mantengono l'integrità strutturale e le proprietà in ambienti continui ad alta temperatura.	Consente un funzionamento affidabile in applicazioni che superano i 250°C , sostituendo in molti casi i metalli.

Punti chiave:

• La temperatura è tutto: il controllo delle temperature di fusione, muffa ed essiccazione è assoluto per il PEEK .
• La preparazione è fondamentale: gli errori di asciugatura del materiale sono la ragione principale delle parti in PEEK di cattiva qualità.
• Gli utensili devono essere robusti: gli acciai per stampi standard non dureranno a lungo; sono necessari acciaio temprato o rivestimenti superficiali .
• La convalida è fondamentale:​ CoC per materiale per stampaggio ad iniezione di materie plastiche e la documentazione completa del processo è obbligatoria per le industrie ad alta affidabilità.

Perché fidarsi di questa guida? Esperienza pratica da parte di esperti di produzione LS

Sebbene esistano molti articoli sullo stampaggio a iniezione della plastica , questo proviene da persone che lo fanno ogni giorno nelle loro officine, lottando contro il caldo e affrontando la precisione micrometrica. Il processo che utilizziamo per le parti aerospaziali e dei semiconduttori è accuratamente derivato dalle più recenti informazioni scientifiche in materia Ensinger Plastics centro risorse.

Produciamo componenti mission-critical da oltre dieci anni e abbiamo affinato le nostre competenze nella perfetta regolazione termica e nei processi di iniezione che vi forniranno cristallinità e tolleranze fino a ±0,01 mm . Possiamo assicurarvi che tutti i parametri da noi applicati sono certificati secondo Laboratori di sottoscrizione (UL) .

Questa guida cattura tutta quell'esperienza duramente guadagnata e temprata dalla battaglia in consigli pratici. Qui riveliamo i protocolli che seguiamo quotidianamente, non solo teoria ma risultati che offrono la precisione e l'efficacia che ti aiuteranno a ottenere un vantaggio con i tuoi progetti più difficili.

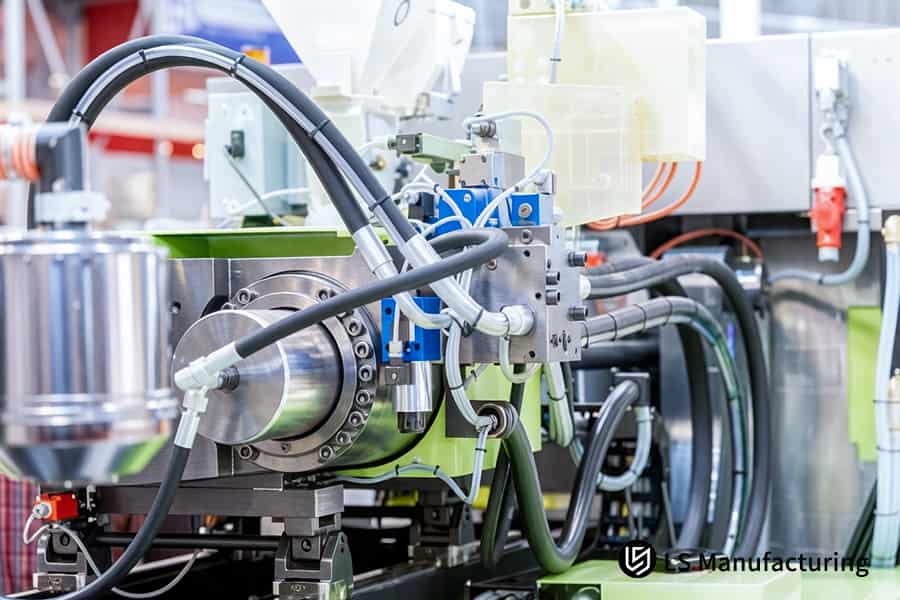

Figura 1: L'unità di iniezione trasforma la plastica PEEK a 380°C in una cavità dello stampo per un componente di tenuta di una turbina.

Perché la scelta di un servizio professionale di stampaggio a iniezione di materie plastiche in PEEK è fondamentale per gli OEM del settore aerospaziale e medico?

Nelle applicazioni OEM aerospaziali e mediche, le prestazioni meccaniche delle parti in PEEK si basano su uno stretto controllo della cristallizzazione ( 30-35% ), una condizione completamente dipendente dal processo di stampaggio ad iniezione finestra. I fallimenti sorgono a causa di deviazioni. Il nostro approccio garantisce dimensioni e proprietà stabili a una temperatura operativa costante di 250°C :

Gestione termica di precisione per la cristallinità

Il nostro design si discosta dalle tipiche curve di controllo termico utilizzando uno stampo a circuito chiuso con più zone per raffreddare il materiale fuso velocemente ma in modo controllato per influenzare la velocità di nucleazione. Il risultato è che la matrice si ritrova sempre con un livello di cristallinità compreso tra il 32 e il 34% , garantendo resistenza alla trazione e protezione contro ogni tipo di attacco chimico, essenziali per la certificazione OEM .

Iniezione ad alta velocità che mitiga la degradazione termica

L'iniezione lenta aumenta l'esposizione al calore. Il nuovo processo di iniezione ad alta velocità utilizzato insieme al controllo della velocità di taglio riduce notevolmente il tempo di esposizione del polimero nella canna. Ciò aiuta a mantenere il peso molecolare prima dell'iniezione, il che è essenziale in termini di stampaggio ad iniezione di materie plastiche ad alta temperatura . Inoltre, i cicli più brevi riducono al minimo il gradiente termico all’interno della parte, eliminando potenziali punti deboli.

Finestre di processo convalidate per la certificazione

La certificazione necessita di prove supportate da dati. Misuriamo tutte le variabili importanti (temperatura interna massima del polimero, pressione all'interno della cavità e velocità di raffreddamento ) per ogni esecuzione del processo. Il risultato è un'"impronta digitale" oggettiva del processo che dimostra la ripetibilità agli auditor. Tale qualificazione del processo basata sui dati, supportata da competenze tecniche , trasforma un difficile processo di stampaggio in una fonte affidabile di componenti.

Strumenti integrati e disciplina di post-elaborazione

Il successo inizia con la progettazione dello stampo adatto all'elevata temperatura di fusione e al riempimento preciso della plastica PEEK. Inoltre, il processo di stampaggio a iniezione di plastica di precisione che adottiamo incorpora la ricottura come parte delle fasi di processo standard durante la produzione di componenti critici. L'effetto è quello di alleviare lo stress creato dal processo di stampaggio ad iniezione di materie plastiche personalizzato per una stabilità ottimale della parte durante l'uso.

Questo documento spiega il metodo utilizzato per regolare le relazioni causa-effetto durante il servizio di stampaggio a iniezione di materie plastiche PEEK . L'unicità del nostro approccio risiede nella sua praticità, che ci consente di offrire agli OEM dati e componenti affidabili , superando le sfide poste da altre aziende utilizzando impostazioni di processo generali. Ottieni una cristallinità del 32-34% e una stabilità termica a 250°C per i componenti critici. Invia il progetto della tua parte per ottenere una convalida del processo supportata dai dati e un preventivo definitivo.

In che modo lo stampaggio a iniezione di PEEK di precisione può ottenere tolleranze a livello di micron per componenti complessi ad alta temperatura?

Quando si producono parti per scopi aerospaziali e medici, le variazioni dimensionali non sono solo problemi estetici ma rappresentano difetti nelle prestazioni del prodotto. È estremamente difficile soddisfare e mantenere tolleranze di ± 0,01 mm nel PEEK a causa del significativo ritiro che si verifica dopo lo stampaggio. Il nostro approccio affronta questo problema combinando lo stampaggio scientifico con il controllo del feedback , garantendo un'assoluta precisione dimensionale in parti di alta precisione :

Controllo fondamentale del processo

1. Blocco dei parametri scientifici: definizione di limiti accurati sulla viscosità e sulla pressione nella cavità .
2. Imballaggio con compensazione della pressione: la pressione della cavità avvia la fase di mantenimento; gli strizzacervelli vengono compensati attivamente.

Misurazione e regolazione in tempo reale

• Verifica dimensionale in linea: i dispositivi di misurazione laser controllano le dimensioni cruciali dopo lo stampaggio.
• Correzione a circuito chiuso: i dati correggono automaticamente il ciclo successivo, consentendo il controllo del feedback per garantire precisione e precisione stampaggio ad iniezione di precisione in PEEK .

Strategia termica e di attrezzaggio avanzata

1. Sistemi di raffreddamento uniformi: gli strumenti con circuiti a cascata garantiscono una distribuzione uniforme del calore.
2. Mitigazione dello stress interno: garantisce l'assenza di deformazioni, essenziale per il successo dello stampaggio a iniezione di plastica ad alta precisione .

Convalida e documentazione basate sui dati

• Fingerprinting completo del processo: ogni fattore registrato e correlato alle dimensioni della parte.
• Prova di coerenza verificabile: prova di coerenza, fondamento della nostra gestione delle tolleranze ed essenziale per la qualificazione OEM in stampaggio ad iniezione di materie plastiche specializzato .

Questo documento descrive una strategia ingegneristica basata sull'uso della misurazione come forza guida del processo. Ciò che ci distingue dai nostri concorrenti è la nostra capacità di integrare perfettamente le misurazioni, ottenendo una stabilità scientificamente provata e trasformando la variabilità in una stabilità stampaggio ad iniezione di materie plastiche a circuito chiuso sistema per componenti critici.

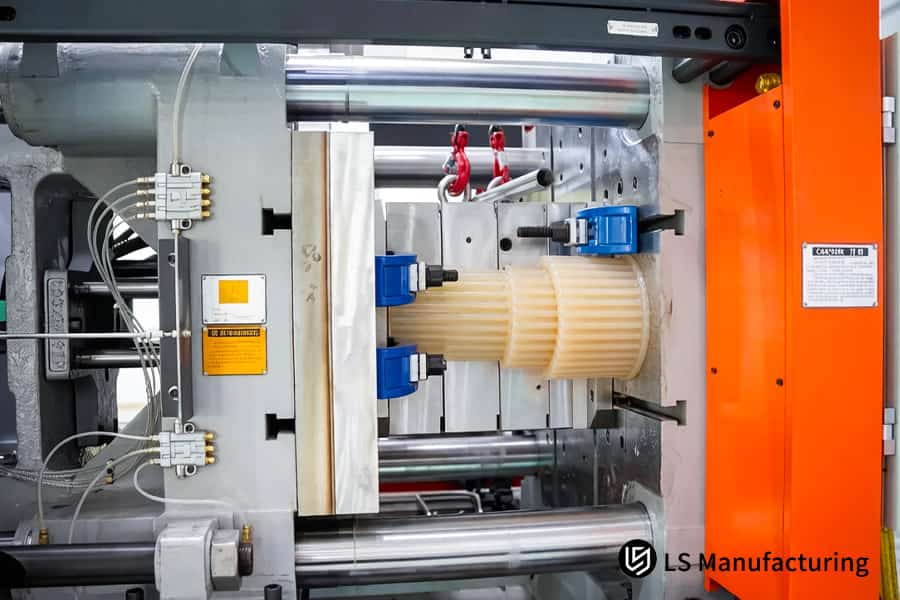

Figura 2: I cilindri idraulici iniettano PEEK fuso con una precisione di ±0,08 mm per applicazioni aerospaziali ad alta temperatura.

Quali parametri tecnici definiscono il successo dello stampaggio in PEEK ad alta temperatura per valvole industriali?

Il successo dell'utilizzo del PEEK in ambienti così difficili per le valvole si basa sul controllo del processo piuttosto che sul solo materiale. Parametri di lavorazione non ottimali comporteranno una scarsa cristallinità e prestazioni ridotte. Questo documento definisce i parametri tecnici del processo necessari per le parti di valvole industriali realizzate tramite stampaggio PEEK ad alta temperatura .

Categoria dei parametri	Intervallo target/specifiche	Motivazione tecnica e impatto
Temperatura di fusione e muffa	Fondere: 380-400°C; Muffa: 180-220°C	La temperatura dello stampo superiore a 180°C è essenziale per raggiungere una cristallinità del 30-35% affinché il materiale possa funzionare chimicamente e meccanicamente.
Pressione e velocità di iniezione	Pressione: 150–200 MPa; Velocità: alta	Una pressione di iniezione inferiore a 150 MPa comporta problemi di riempimento; è richiesta un'elevata velocità di iniezione stampaggio ad iniezione di materie plastiche ad alta pressione prima del congelamento del cancello.
Mantenendo il profilo della pressione	Pressione controllata nella cavità, decrescente	Regolazione attiva per compensare l'elevato ritiro del materiale PEEK per garantire la precisione dimensionale nelle parti di valvole industriali .
Essiccazione del materiale	150°C per 4-6 ore minimo	Previene la degradazione idrolitica, un prerequisito non negoziabile per lo stampaggio a iniezione di materie plastiche specializzato .
Sistema Termale	Controllo dedicato della temperatura dell'olio caldo	Garantisce stabilità per stampaggio ad iniezione di materie plastiche complesse , prevenendo stress e deformazioni.

Questi criteri precisi creano i requisiti obbligatori per la produzione di parti funzionali delle valvole. A differenza delle semplici linee guida, questi criteri definiscono con precisione i parametri di lavorazione necessari per garantire l'assenza di eventuali difetti di progettazione. Questi criteri comprovati, a testimonianza della nostra leadership tecnica , consentono agli ingegneri di scegliere un prodotto altamente affidabile stampaggio ad iniezione di materie plastiche ingegnerizzate processo per soddisfare le applicazioni più impegnative.

Perché i progetti di stampaggio a iniezione PEEK personalizzati dovrebbero dare priorità all'analisi DFM per ridurre l'usura degli utensili a lungo termine?

Le eccezionali caratteristiche prestazionali del PEEK comportano problemi di usura abrasiva e adesiva associati agli utensili che svolgono un ruolo cruciale nella fattibilità economica dei progetti. La manutenzione reattiva richiede sessioni di riparazione degli strumenti frequenti e costose. L'ottimizzazione proattiva del DFM è la strategia essenziale per progettare utensili che siano duraturi fin dall'inizio, traducendosi direttamente in una significativa riduzione dei costi e nella garanzia di una longevità degli utensili per progetti personalizzati di stampaggio a iniezione di PEEK :

Selezione strategica dei materiali e dei trattamenti superficiali

La durata dipende dai materiali utilizzati. Sono specificati gli acciai per utensili per lavorazione a caldo premium come H13 ; questi acciai presentano elevati livelli di durezza e tenacità. Le aree chiave ricevono quindi nitrurazione profonda o rivestimenti PVD . Il risultato è uno strato altamente indurito, non reattivo, resistente all'usura causata dai riempitivi abrasivi o dall'adesività del PEEK; questo costituisce la base del nostro prototipo di stampaggio ad iniezione di materie plastiche processo.

Progettazione ottimizzata di gating e percorso del flusso

L'usura si verifica nelle aree di flusso ad alta velocità. Nei nostri studi DFM, le simulazioni del flusso nello stampo vengono utilizzate per posizionare i cancelli in modo ottimale per evitare getti e flussi abrasivi su superfici sottili di acciaio. Nei gradi rinforzati con fibre, i canali e i punti di accesso sono progettati in modo tale che le fibre siano allineate lungo, anziché perpendicolare, alla direzione del flusso per ridurre al minimo l'usura dei taglienti. Questa analisi critica è importante per il successo stampaggio ad iniezione di materie plastiche a basso volume processi.

Robuste strategie di raffreddamento e carotaggio

I cicli aumentano l'usura. Il design dei canali di raffreddamento conformati vicino alle zone ad alta usura garantisce temperature costanti e stabili, riducendo al minimo i cicli termici . I nuclei che si trovano in nervature e filettature profonde sono realizzati in acciaio di migliore qualità e sono spesso progettati come inserti sostituibili. Un simile approccio consente la concentrazione dell’usura e una facile sostituzione, aumentando così la durata degli strumenti avanzati per lo stampaggio a iniezione di materie plastiche .

Impatto quantificato e convalida del ciclo di vita

L’efficacia del DFM proposto è dimostrata. Ad esempio, utilizzando approcci come l'otturazione ottimale in una parte della sede di una valvola, abbiamo ottenuto miglioramenti nella durata degli strumenti da 50.000 a oltre 200.000 cicli prima della ristrutturazione. Tali risultati dimostrano una chiara previsione dei costi di manutenzione e delle spese di vita, garantendo una riduzione dei costi prevedibile.

Questo documento presenta un approccio prescrittivo e basato sull'ingegneria in base al quale il DFM è considerato una strategia di resistenza all'usura, non una semplice analisi di progettazione. La nostra leadership tecnica è evidenziata nella precisa identificazione di materiali, rivestimenti e linee guida di progettazione efficaci nel combattere i modelli di usura unici del PEEK. Questo approccio preventivo converte stampaggio ad iniezione PEEK personalizzato in un processo di produzione facilmente gestibile e finanziariamente prevedibile, salvaguardando la qualità di entrambe le parti e la redditività del progetto.

In che modo la produzione LS risolve le sfide della qualità della superficie nello stampaggio in PEEK per alte temperature?

A causa della sua elevata temperatura di fusione, il PEEK è suscettibile a imperfezioni superficiali come linee di flusso, allargamenti e macchie nere che si verificano quando i gas rimangono intrappolati nel materiale fuso durante lo stampaggio. Ciò è causato principalmente dalla tendenza del materiale alla degradazione termica quando esposto a forze di taglio meccaniche. In questo documento, mostreremo come LS Manufacturing applica una soluzione ingegneristica mirata per ottenere una qualità superficiale impeccabile nello stampaggio in PEEK per alte temperature :

Preparazione e manipolazione avanzata dei materiali

• Protocollo di asciugatura di precisione: vengono utilizzati essiccatori con un punto di rugiada di -40° e il materiale viene caricato entro 2 ore dall'asciugatura per evitare il recupero dell'umidità.
• Sistema di alimentazione dedicato: l'alimentazione a circuito chiuso con superfici di contatto in acciaio inossidabile evita la contaminazione, la norma in stampaggio ad iniezione di materie plastiche per uso medico .

Hardware di elaborazione specializzato

1. Vite e cilindro rivestiti in ceramica: una vite appositamente rivestita garantisce attrito e adesione ridotti, essenziali per ridurre il calore di taglio e l'accumulo di carbonio.
2. Ventilazione del vuoto integrata: lo stampo è dotato di un sofisticato sistema di ventilazione del vuoto che rimuove l'aria e altri componenti volatili dalla cavità prima dell'iniezione, garantendo l'assenza di trappole di gas.

Finestra di processo ottimizzata per la finitura

• Profilo di iniezione multifase: applichiamo una fase di riempimento rapido al processo di installazione, seguita da una fase di riempimento lento per ridurre lo stress da taglio e consentire una buona finitura superficiale.
• Temperatura dello stampo elevata e stabile: mantenere la temperatura degli stampi entro i limiti superiori dell'intervallo PEEK (tipicamente >180°C ) garantisce un flusso ottimale e una replica accurata dello smalto nella cavità dello stampo, essenziale per realizzare stampaggio a iniezione di materie plastiche di grado ottico .

Validazione e misurazione quantitativa

1. Verifica della rugosità superficiale: la qualità della parte nella fase finale viene misurata utilizzando la tecnologia del profilometro per garantire una rugosità superficiale ottimizzata ( Ra ≤ 0,4 µm ).
2. Ispezione microscopica: le parti vengono ispezionate microscopicamente per determinare l'assenza di punti neri e segni di flusso al fine di confermare l'efficienza dello sfiato del vuoto e del controllo termico.

Questo approccio dimostra che la qualità della superficie in termini di Stampaggio in PEEK per l'alta temperatura viene realizzato tramite una combinazione unica di hardware e processi. Il punto chiave della nostra innovazione produttiva è l'uso di viti rivestite in ceramica, un'efficiente ventilazione del vuoto e stabilità termica: una combinazione unica che garantisce parti prive di difetti. Per eliminare le linee di flusso e i punti neri nel PEEK, invia il tuo progetto per un processo di stampaggio ad alta temperatura convalidato e un preventivo pronto per la produzione.

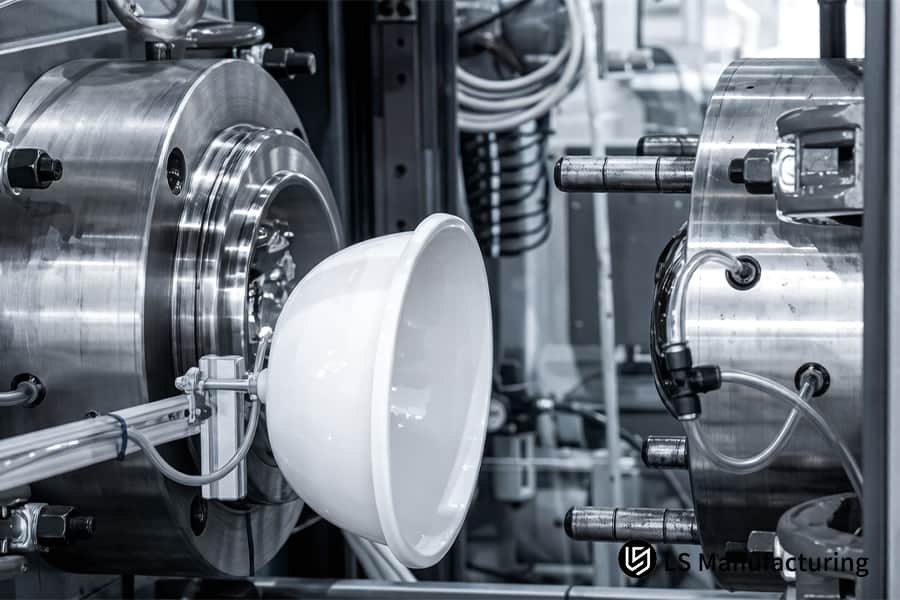

Figura 3: La plastica PEEK bianca fusa riempie una cavità dello stampo di precisione con una pressione di 120 MPa per una guarnizione aerospaziale.

Quali parametri di qualità garantiscono che le parti in PEEK stampate a iniezione soddisfino lo standard Zero Difetti?

Il requisito dell'assenza di difetti parti in PEEK stampate ad iniezione richiede un sistema di natura predittiva, che utilizzi parametri che aiutino a prevenire il verificarsi di difetti. Questo documento illustra alcune misure chiave per raggiungere la coerenza della qualità e garantire che ogni prodotto realizzato soddisfi le esigenze di applicazioni ad alte prestazioni.

Area di interesse per la qualità	Metodo metrico e di controllo chiave	Scopo e risultato
Stabilità del processo	Analisi SPC in tempo reale per il controllo della viscosità del fuso e della pressione nella cavità.	Salvaguardia da eventuali variazioni del processo, garantendo così la capacità del processo e la coerenza della qualità .
Conformità dimensionale	Primo articolo e ispezione CMM in corso.	Garantisce la conformità di tutte le parti in PEEK stampate a iniezione alle dimensioni richieste.
Integrità materiale	Condotto regolarmente in test meccanici di routine (trazione, impatto) su campioni in batch.	Conferma che le proprietà del materiale sono conformi ai requisiti specificati o addirittura superiori ad essi.
Documentazione e tracciabilità	Certificazione completa IATF 16949 con piano di controllo.	Garantisce la totale tracciabilità dei lotti da a stampaggio ad iniezione di materie plastiche certificato processo.
Controllo della contaminazione	Ispezione ottica automatizzata al 100% (AOI).	Il risultato è che nessun pezzo difettoso supera l'ispezione; necessario per stampaggio ad iniezione di materie plastiche .

Questo approccio dimostra il principio zero difetti attraverso il controllo del processo e la verifica empirica. Risolviamo il problema della variabilità nascosta aderendo agli standard IATF 16949 e collegando i nostri risultati SPC ai nostri test meccanici . Ciò fornisce la prova documentata necessaria per scenari ad alto rischio, stabilendo il punto di riferimento per stampaggio ad iniezione di materie plastiche ad alte prestazioni .

Perché scegliere un produttore di PEEK ad alta precisione con esperienza scientifica nello stampaggio a iniezione è fondamentale?

Laddove sono coinvolte parti critiche, la precisione deve essere una conseguenza della progettazione e non un ripensamento. La precisione fino al livello micrometrico con il PEEK implica una comprensione fondamentale e la manipolazione delle dinamiche di causa-effetto all'interno dello stampo. Solo un produttore di PEEK ad alta precisione specializzato in stampaggio ad iniezione scientifico può fornire i risultati coerenti richiesti:

Disaccoppiamento del riempimento dal pacco per il controllo dimensionale

Tradizionalmente, l'imballaggio segue il riempimento, rendendo inevitabili le incongruenze. Utilizziamo l'approccio disaccoppiato, in cui utilizziamo velocità di iniezione ottimizzate per raggiungere il 95%-99% della capacità di riempimento in una cavità senza pressione. La pressione di imballaggio viene introdotta separatamente in base a dimensioni specifiche per contrastare eventuali problemi di ritiro. Questo approccio scientifico consente l’ottimizzazione necessaria stampaggio tecnico ad iniezione di materie plastiche processi.

Caso di studio: risoluzione del sink in un connettore aerospaziale

Il connettore del cliente presentava segni di avvallamento sulle spesse sporgenze di montaggio, che ne compromettevano la capacità di tenuta. L'aumento della pressione di impaccamento si è rivelato inefficace poiché ha provocato la formazione di bave. L'analisi della nostra ingegneria di processo ha mostrato che una pressione sufficiente non raggiungeva il nucleo. Una soluzione ha comportato l'aggiunta di un secondo ciclo di riempimento inferiore, che è durato per un periodo più lungo, consentendo il riempimento lento dell'area spessa.

Convalida della finestra del processo robusto

Una volta ottimizzate tutte le variabili del processo, abbiamo condotto un Design of Experiment (DOE) per confermare la finestra del processo. Le variazioni dei parametri essenziali hanno confermato che il componente rientrerebbe comunque nelle sue specifiche. Questa analisi empirica lo conferma stampaggio ad iniezione di materie plastiche avanzato le operazioni diventano uno sforzo coerente e privo di rischi.

Documentazione e trasferimento dei processi basati sui dati

Ogni parametro viene acquisito come parte dell'"impronta digitale del processo". L'impronta digitale è la "formula principale" che garantisce che ogni ciclo di produzione e il successivo riposizionamento della macchina imitino le condizioni che hanno prodotto le parti qualificate, rendendo possibile la mitigazione del rischio e la garanzia più efficaci della vostra catena di fornitura per lo stampaggio a iniezione di materie plastiche specializzato .

Quella che presentiamo di seguito è una metodologia in cui la precisione può essere un risultato assicurato grazie a operazioni scientificamente controllate. Come a produttore di PEEK ad alta precisione , ciò che conta di più è applicare la scienza dello stampaggio a iniezione e dell'ingegneria di processo per identificare e superare le cause principali dei problemi associati ai materiali PEEK . Ciò rende la sfida del PEEK un'operazione e fornisce le prestazioni necessarie insieme alla necessaria mitigazione del rischio .

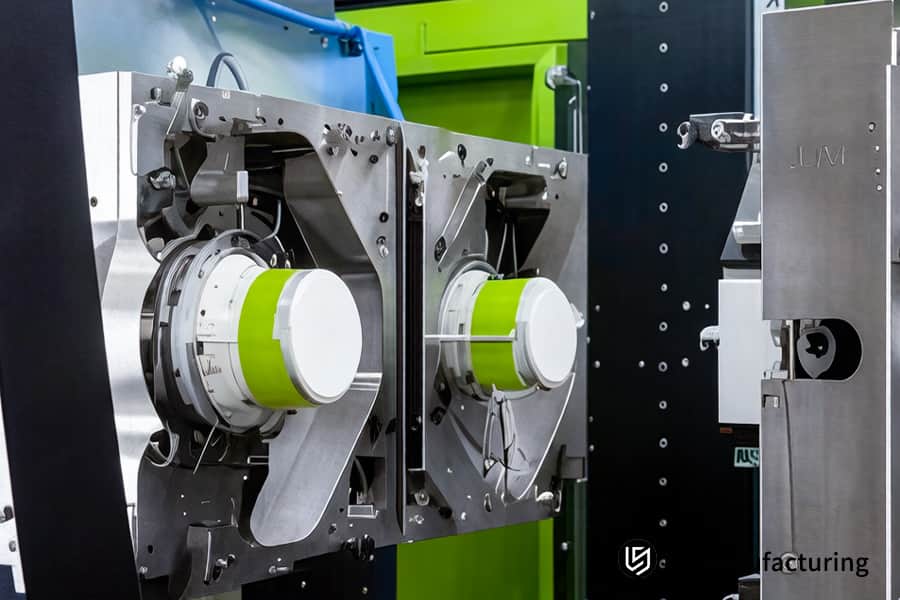

Figura 4: La macchina per lo stampaggio a iniezione di materie plastiche inietta la plastica PEEK fusa in stampi per parti aerospaziali di precisione.

Come valutare un fornitore di stampaggio a iniezione di PEEK in base alla trasparenza e alla scala tecnica?

Scegliendo un Fornitore di stampaggio ad iniezione PEEK puramente sul prezzo comporterà rischi inutili nel tuo progetto. Il vero test dell'idoneità di qualsiasi azienda dovrebbe includere anche considerazioni sulla trasparenza tecnica e sulla scala produttiva .

Valutazione tecnica e mitigazione proattiva del rischio

1. Rapporto DFM: disponibile entro 24 ore e si concentra sui rischi associati al PEEK .
2. Preventivo basato sul processo: incorpora parametri di processo iniziali per garantire la trasparenza tecnica .
3. Guida ai materiali: consiglia materiali adatti allo stampaggio a iniezione di materie plastiche ad alta temperatura .

Scala di produzione e infrastruttura dedicata

• Gamma di presse appropriata: utilizza macchine da 50 a 400 tonnellate .
• Sistemi dedicati per alte temperature: utilizza macchine specifiche per i tecnopolimeri.
• Operazioni secondarie integrate: ricottura e lavorazione interna per stampaggio di componenti completi .

Documentazione di qualità e accessibilità ai dati

1. Pacchetto FAI completo: è inclusa l'ispezione dimensionale completa tramite CMM.
2. Monitoraggio del processo: registrazione in tempo reale della pressione e della temperatura della cavità.
3. Ingegnere designato: un punto di contatto per una comunicazione senza soluzione di continuità .

Partnership e supporto del ciclo di vita

• Sviluppo collaborativo: test pre-produzione combinati per la conferma del processo.
• Supporto all'audit del fornitore: supporto completo nella conduzione di audit di qualità e produzione .
• Strategia a lungo termine: strategia proposta per la gestione e il miglioramento degli stampi .

Tale struttura viene utilizzata per analizzare l'approccio primario del fornitore. Il nostro approccio ci consente di stabilire una cooperazione priva di rischi attraverso la nostra trasparenza tecnica supportata da dati solidi e scala di produzione fornita da sistemi speciali. Ciò ti aiuterà a condurre con successo un audit dei fornitori e a scegliere il fornitore di stampaggio a iniezione di PEEK giusto per il tuo esigenti nello stampaggio a iniezione di materie plastiche progetto.

Caso di studio: Progetto di stampaggio personalizzato di precisione di viti ossee PEEK per dispositivi medici di produzione LS

Un'azienda produttrice di dispositivi medici con operazioni globali ha incontrato notevoli difficoltà con stampaggio in PEEK medico di una vite ossea progettata per sostenere carichi, per cui la cristallinità incontrollata provocava il cedimento dei componenti. Quello che segue è il resoconto della nostra soluzione personalizzata di precisione che ha consentito al cliente di risolvere il problema:

Sfida del cliente

La vite ossea PEEK-OPTIMA LT1 da 4,5 mm aveva un requisito di cristallinità del 32% ( ±1% ). Tuttavia, il processo attuale presentava una variazione del ±8% , che ha portato a un tasso di scarto del 28% e a una resa al primo passaggio del 72% . Tali incoerenze impedivano al cliente di presentare il dispositivo alle agenzie competenti e aumentavano i costi di produzione.

Soluzione di produzione LS

L'obiettivo principale della nostra soluzione era assolutamente il controllo termico. Il nostro team ha progettato uno stampo utilizzando il raffreddamento conformato e un sistema di olio specifico a 160°C in grado di gestire la temperatura fino a ±1,5°C . L'uso dello stampaggio a iniezione scientifico con controllo della pressione nella cavità ha aiutato a gestire la formazione dei cristalli, mentre l'ispezione visiva ci ha permesso di farlo affidabile stampaggio a iniezione di materie plastiche .

Risultati e valore

La variazione della cristallinità è stata mantenuta a ±1% . La resa di primo passaggio è stata elevata al 99,8% , eliminando così gli scarti. Il tempo di processo è stato ridotto del 25% grazie al ciclo ottimizzato, mentre la durata dell'utensile è stata estesa a oltre 150.000 cicli . IL stampaggio ad iniezione di materie plastiche ad alta precisione il risultato si è rivelato preciso, rendendolo quindi idoneo alla presentazione normativa. Ha ridotto i costi del 35% e accelerato il lancio del prodotto di 12 settimane .

Come mostrato nel caso di studio LS Manufacturing sopra riportato, la soluzione di qualsiasi materiale impegnativo richiede un approccio di ingegneria di processo sottostante. Con un controllo efficace della cristallinità utilizzando il calore controllato, siamo stati in grado di trasformare un progetto fallito in un progetto di successo con un rendimento elevato e costante, il che indica la nostra eccellenza nello stampaggio a iniezione di materie plastiche specializzato .

Invia il progetto del tuo componente PEEK per convalidare un processo controllato dalla cristallizzazione che ottiene una resa del 99,8% e una riduzione dei costi del 35%. Richiedi un rapporto di processo e un preventivo pronto per la produzione.

Domande frequenti

1. Qual è la temperatura operativa massima per le parti in PEEK stampate a iniezione di LS Manufacturing?

Le parti del nostro servizio resistono continuamente a 250°C con picchi a breve termine fino a 300°C , mantenendo la piena resistenza meccanica. Questa eccezionale stabilità termica è ideale per applicazioni impegnative come componenti di motori aerospaziali, parti sottocofano di automobili e dispositivi di elaborazione di semiconduttori.

2. In che modo LS Manufacturing controlla la cristallizzazione del PEEK durante lo stampaggio del PEEK ad alta temperatura?

Utilizziamo controller dell'olio specializzati per alte temperature per stabilizzare con precisione la temperatura dello stampo tra 180°C e 220°C . Ciò garantisce una cristallinità altamente uniforme, fondamentale per ottenere resistenza meccanica costante, stabilità dimensionale e resistenza chimica superiore nel componente PEEK finale.

3. Qual è l'intervallo di tolleranza tipico per lo stampaggio a iniezione di precisione del PEEK presso LS Manufacturing?

Utilizziamo il servocontrollo a circuito chiuso e il monitoraggio in tempo reale per mantenere tolleranze critiche entro ±0,01 mm . Questa elevata precisione garantisce prestazioni affidabili e un adattamento perfetto per parti complesse in PEEK a pareti sottili utilizzate nei dispositivi medici e nei connettori di precisione.

4. Perché lo stampaggio a iniezione personalizzato di PEEK è più costoso rispetto all'utilizzo di tecnopolimeri standard?

Il costo più elevato è dovuto al prezzo premium della materia prima PEEK e alle esigenze di lavorazione estreme (vicino a 400°C ), che richiedono acciai e attrezzature per utensili specializzati. Tuttavia, la sua resistenza e longevità superiori garantiscono un maggiore ritorno sull'investimento per componenti critici in ambienti difficili.

5. LS Manufacturing può fornire servizi di stampaggio a iniezione di PEEK per produzioni in volumi ridotti?

Sì, serviamo sapientemente produzioni di piccoli volumi partendo da lotti prototipali di 100 unità . Il nostro sistema proprietario di cambio stampo modulare e le soluzioni di attrezzaggio rapido riducono significativamente i costi iniziali e i tempi di consegna, fornendo un percorso chiaro ed economico per la convalida del prodotto e il dimensionamento per tirature di volumi elevati.

6. LS Manufacturing offre analisi DFM professionali per parti in PEEK stampate a iniezione?

Sì, forniamo un rapporto DFM approfondito e gratuito, esaminato da ingegneri con oltre 10 anni di esperienza specifica nel PEEK . Questa analisi prevede i rischi legati al ritiro e alla deformazione, offrendo ottimizzazioni attuabili per la posizione del punto di accesso, lo spessore delle pareti e il design delle nervature per garantire la producibilità e la qualità delle parti.

7. In quali qualità di PEEK è specializzato il produttore di PEEK ad alta precisione, LS Manufacturing?

Siamo specializzati nello stampaggio di una gamma completa, tra cui Victrex 450G non caricato, gradi rinforzati con fibra di vetro/carbonio per una maggiore resistenza e PEEK-OPTIMA di grado medico per dispositivi impiantabili. La nostra esperienza garantisce parametri di lavorazione ottimali per i requisiti meccanici e normativi specifici di ogni qualità.

8. Come posso richiedere oggi stesso un preventivo immediato per il mio progetto di stampaggio in PEEK ad alta temperatura?

Riepilogo

Selezionando un vero basato sui dati Partner per lo stampaggio a iniezione PEEK è il punto di svolta che sposta il tuo progetto OEM dalla progettazione alla redditività del mercato. Noi di LS Manufacturing andiamo oltre la lavorazione delle parti, utilizzando stampaggio PEEK ad alta temperatura, monitoraggio trasparente e DFM esperto per risolvere ostacoli tecnici come la cristallizzazione e l'instabilità dimensionale. I nostri casi di studio medici dimostrano che miglioriamo le prestazioni dei componenti, riduciamo i costi e garantiamo che i vostri prodotti siano leader in ambienti estremi

Smetti di pagare per una qualità PEEK incoerente e tassi di scarto elevati. Contatta i nostri ingegneri senior per la tua roadmap PEEK personalizzata. Fai clic su "Richiedi preventivo immediato" per caricare file CAD 3D gratuitamente Valutazione DFM dello stampaggio a iniezione di materie plastiche . Garantiamo una stima precisa dei costi e un rapporto di ottimizzazione personalizzato entro 24 ore , rendendo la produzione di PEEK sicura, affidabile e altamente efficiente.
