Service de découpe laser automobile : atteindre une tolérance de ±0,1 mm pour les pièces en acier à haute résistance

Service de découpe laser automobile est confronté au défi important de gérer des niveaux de précision absolus dans les applications d'allègement automobile modernes où l'utilisation de l' UHSS entraîne des quantités excessives de HAZ et des tolérances supérieures à ± 0,3 mm , entraînant une défaillance des robots de soudage en raison d'une absence générale de contrôle dynamique de la puissance laser sur les aciers supérieurs à 1 000 MPa et de l'incapacité à compenser les contraintes thermiques en temps réel.

LS Manufacturing fournit une solution grâce à l'utilisation d'un système de haute précision équipé des technologies de compensation dynamique de précision et de contrôle d'impulsions ultra-courtes. Nous pouvons atteindre une tolérance constante de ± 0,1 mm sur 10 mm UHSS en utilisant un laser à fibre de 12 kW. Cela nous permet de fournir une solution complète à ce défi tout au long du cycle de vie du produit, depuis la DFM jusqu'à la production à grande échelle. Notre feuille de route pour une livraison sans défaut commence par une précision micrométrique.

Découpe laser automobile : référence rapide en acier à haute résistance

Défi technique	Solution de processus pour une tolérance de ±0,1 mm
Retour élastique du matériau et contrainte interne​	Le HSS a des contraintes internes élevées ; nous utilisons des matériaux sans contrainte et des techniques d'optimisation de l'imbrication pour réduire les distorsions après la découpe.
Contrôle des zones affectées par la chaleur (ZAT)​	Trop de chaleur modifie les propriétés du HSS ; nous utilisons découpe laser haute pression pour réduire la ZAT.
Usure de la tête de coupe et de la buse​	Le HSS est abrasif ; nous effectuons un entretien régulier et utilisons des buses dures pour réduire l'usure de la tête de coupe et des buses.
Planéité et serrage de la tôle	La distorsion de la feuille provoque des déplacements du point focal ; nous utilisons des pinces à vide réglables et des dispositifs de correction de planéité pour maintenir l'alignement des feuilles.
Notre développement de paramètres	Nous développons des procédés de découpe spécifiques aux matériaux ( puissance laser, fréquence et pression du gaz ) basés sur la nuance spécifique de HSS ( DP, TRIP, Martensitique ).
Résultat : Intégrité dimensionnelle	Le processus aboutit à des ébauches découpées avec des contours et des motifs de trous parfaitement conservés , qui peuvent être parfaitement adaptés aux matrices ou aux assemblages.
Résultat : propriétés matérielles préservées	Le processus de découpe conserve les mêmes caractéristiques mécaniques du matériau de base, nécessaires à sa résistance aux chocs et à sa fiabilité à long terme.

Nous abordons la question de découpe laser automobile à haute résistance . Grâce à notre approche contrôlée, nous contrôlons les variables de contrainte, de transfert d'énergie thermique et d'usure des outils pour garantir des tolérances de ±0,1 mm . Nous fournissons des flans dimensionnés avec précision, conservant leur intégrité mécanique et s'adaptant parfaitement aux opérations futures tout en répondant aux exigences de performances strictes dans les applications de sécurité. Nous pouvons vous aider à optimiser les exigences de poids et de sécurité sans affecter la fabricabilité.

Pourquoi faire confiance à ce guide ? Expérience pratique des experts de fabrication LS

Bien que beaucoup parlent de services de découpe laser dans la construction automobile, nos connaissances proviennent d'une expérience durement acquise chez LS Manufacturing. Nous ne sommes pas des théoriciens mais des résolveurs de problèmes travaillant sur le terrain avec des services de découpe laser pour la construction automobile. Dans notre travail quotidien, nous sommes confrontés aux défis liés à la découpe d'aciers ultra-durcis tels que l'UHSS 1 000 MPa , où le non-respect d'une exigence de tolérance de ± 0,1 mm entraîne la production de ferraille.

Nous avons appris tout ce que nous savons en découpant des millions de pièces. Nos techniques incluent une modulation laser parfaite, qui permet de contrôler la HAZ de l'acier martensitique, ainsi que des procédures spéciales pour éviter toute déformation de formes complexes. Tous nos travaux, des prototypes à la production en série, ont été instructifs. Les techniques que nous utilisons sont inspirées de l'expérience pratique et s'inscrivent dans la lignée des ASM International normes.

La connaissance des processus derrière nos techniques a été éprouvée et testée dans des conditions de production réelles. Notre approche s'inspire des principes utilisés par le Société des ingénieurs de fabrication (PME) . Nous appliquons continuellement ces techniques dans la pratique. Ce sont ces techniques qui nous aident à livrer de manière fiable et en grand nombre. Ils vous aideront dans vos projets ambitieux de services de découpe laser automobile .

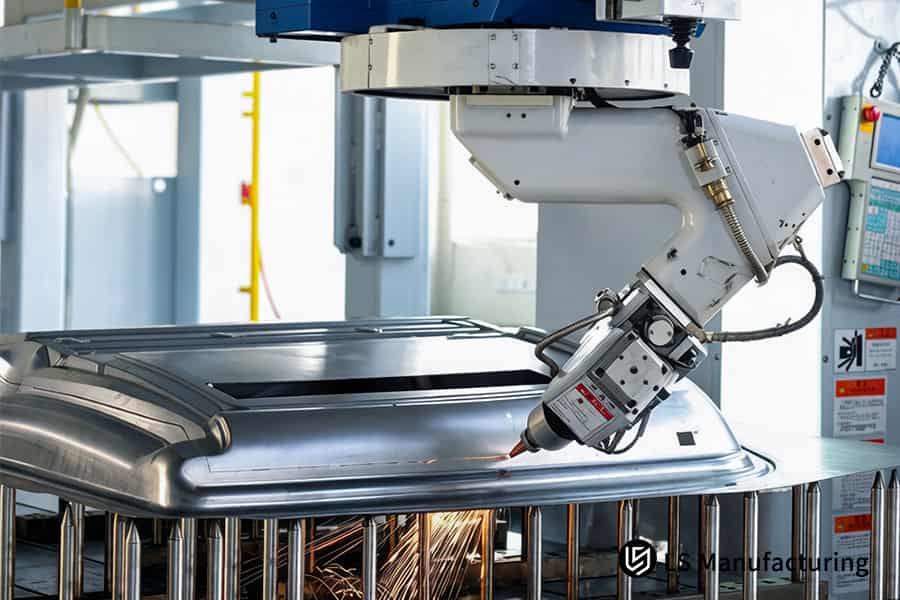

Figure 1 : Un service de découpe laser robotisé termine un panneau de capot en acier pour l'assemblage de carrosserie automobile.

Pourquoi les ingénieurs devraient-ils vérifier les limites techniques d’un service de découpe laser automobile ?

Il est impératif d’atteindre des tolérances précises de ± 0,1 mm pour un assemblage robotique impeccable des composants automobiles. Tout écart par rapport à cette norme entraînera un désalignement des soudures, pouvant éventuellement provoquer une rupture par fatigue de l'assemblage. Notre solution innovante garantit une telle précision grâce à une analyse prédictive et une exécution adaptative . Ce qui suit décrit notre flux de processus :

Collaboration DFM proactive pour atténuer les risques d’assemblage

Notre processus commence par la période de devis initiale, au cours de laquelle nous collaborons ensemble pour le Analyse DFM . Nous effectuons des tests de contrainte des matériaux sur votre conception pour garantir qu'aucune distorsion ne se produira en raison de la découpe laser de précision pour les supports automobiles . En modifiant notre trajectoire de coupe et nos conceptions avant la fabrication, nous évitons les distorsions thermiques entraînant des désalignements des soudures.

Compensation numérique du trajet laser pour la fidélité dimensionnelle

Des tolérances constantes de ± 0,1 mm ne peuvent pas être maintenues sans un retour d'information en temps réel. La cellule de découpe laser automatisée que nous avons mise en œuvre utilise un système en boucle fermée dans lequel des mesures de vision sont effectuées pour garantir des coupes compensées sur tous les flans estampés. Dans ce découpe laser haute puissance Lors du fonctionnement, toutes les pièces sont conformes au modèle CAO, garantissant ainsi qu'elles s'intègrent parfaitement dans les appareils de soudage robotisés.

Métrologie intégrée pour une qualité vérifiable des composants

La vérification de la qualité fait partie du processus et n’a pas lieu par la suite. Dans chaque lot provenant de nos composants de découpe laser de métaux automobiles , la validation du premier article est effectuée à l'aide de la MMT. Une assurance qualité plus poussée implique la mesure des dimensions critiques à l'aide de scanners laser en ligne utilisant des techniques SPC .

Notre service de découpe laser automobile​ est une procédure de validation obligatoire. Nous garantissons une assurance scientifique de l'exactitude des dimensions dans la fabrication de composants automobiles découpés au laser . La combinaison de la conception prédictive pour la fabrication, de l'usinage adaptatif et de la métrologie expérimentale garantit que la précision devient un fait livrable et vérifiable pour un assemblage parfait.

Comment un service de découpe laser de haute qualité peut-il réduire la zone affectée par la chaleur dans les pièces en acier au bore ?

La zone affectée par la chaleur (ZAT) est un problème fondamental associé au processus de découpe des aciers avancés à haute résistance, dans lequel le changement induit par la chaleur dans leur composition chimique et leur microstructure affecte de manière significative leur résistance aux chocs. Notre service de découpe laser utilise un algorithme unique d'optimisation des paramètres pour minimiser la HAZ à moins de 0,08 mm , conservant ainsi plus de 98,5 % de sa résistance à la traction au niveau du tranchant. Ce qui suit décrit notre méthodologie pour atteindre cet objectif de qualité au niveau micro :

Optimisation des paramètres pour l'intégrité de la microstructure

Notre technologie de procédé est basée sur le développement de paramètres , en utilisant la métallurgie comme guide.

1. Stratégie de modulation d'impulsions :​ Notre approche de la découpe laser implique l'utilisation d'impulsions à ultra haute fréquence découpe laser pour un acier à haute résistance avec un apport thermique moyen considérablement faible.
2. Calibrage du cycle de service : Le cycle de service du laser est ajusté individuellement en fonction de chaque type et épaisseur de matériau pour une découpe précise .
3. Optimisation de l'assistance au gaz :​ L'assistance du flux de gaz d'assistance sous pression est utilisée pour une expulsion optimale des scories ainsi qu'un refroidissement actif des bords .

Coupe de précision avec contrôle adaptatif

Maintenir la cohérence de la qualité grâce à des mesures de surveillance et de contrôle en temps réel.

• Gestion intelligente de la puissance :​ La puissance du laser est ajustée pendant le processus en fonction de la forme du contour, avec plus de puissance dans les segments droits que dans les segments courbes .
• Synchronisation de la vitesse :​ La vitesse est coordonnée en fonction de l'ajustement de la puissance du laser pendant le processus de contournage.
• Stabilité du procédé :​ Ce contrôle adaptatif, essentiel à notre système de découpe laser de précision , garantit une profondeur constante au sein de la ZAT qui répond aux spécifications sur toute la pièce.

Vérification et documentation de la qualité des bords

Nous garantissons la performance grâce à des preuves empiriques, prouvant ainsi sans aucun doute la qualité de pointe .

1. Analyse métallographique : mesure réelle de la profondeur HAZ par analyse transversale pour confirmer le respect de l'exigence de profondeur ≤0,08 mm .
2. Cartographie de la microdureté : le profil de dureté mesuré le long du bord prouve l'intégrité du matériau de base après notre découpe laser de l'acier au bore .
3. Tests de résistance : ​Les échantillons de test, y compris le bord coupé, confirment une préservation de la résistance à la traction > 98,5 % , ce qui est l'un de nos produits livrables en matière de découpe laser de l'acier à haute résistance .

Notre expertise ne repose sur aucune réclamation ; il est plutôt validé par notre contrôle optimisation du processus de découpe laser technique où l’intégrité des matériaux est maintenue. Dans ce document, nous proposons une approche basée sur la physique pour la suppression des HAZ qui nous permet d'offrir les données précises nécessaires en OEM pour l'application critique pour la sécurité .

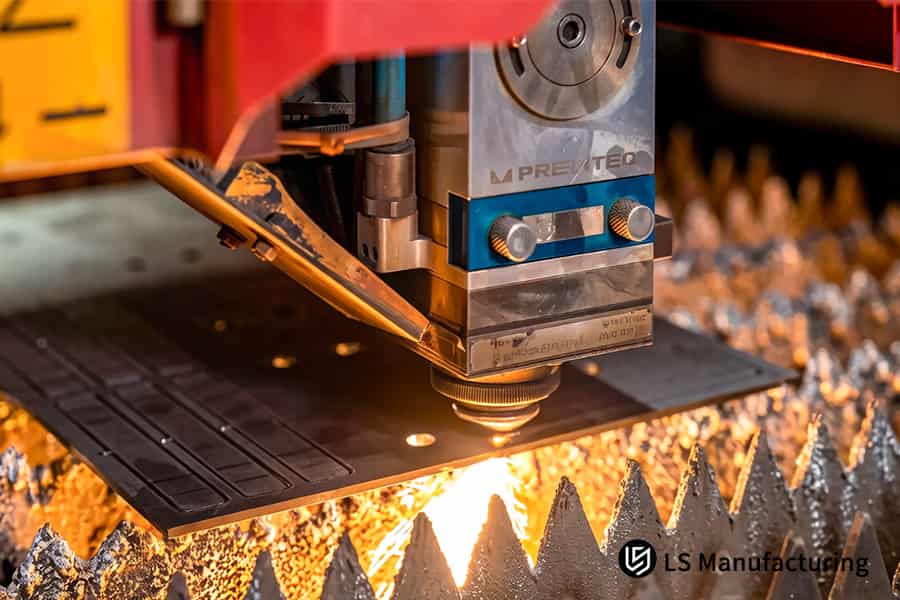

Figure 2 : La découpe au laser de l'acier à haute résistance produit un support de support de moteur précis pour les camions.

Pourquoi la découpe laser avec une tolérance de 0,1 mm est-elle essentielle pour maintenir une intégration transparente de la chaîne d'assemblage robotique ?

La capacité de maintenir un Découpe laser de tolérance de 0,1 mm Ce processus est impératif dans l'assemblage robotique automobile à grand volume afin d'éviter les interruptions dans le processus de la chaîne d'assemblage. Ce document traite des technologies et des processus qui garantissent une tolérance constante de 0,1 mm dans le processus et nous permettent ainsi de fournir des résultats tangibles en production. Vous trouverez ci-dessous la méthodologie permettant d’atteindre une certitude de production dans une chaîne d’approvisionnement juste-à-séquence :

Domaine d'intervention	Mise en œuvre et résultat mesuré
Contrôle de mise au point dynamique	Les capteurs de hauteur ajustent en temps réel le gauchissement de la feuille pour garantir une distance focale idéale et une qualité de saignée optimale pour une fiabilité processus de découpe laser automatisé .
Surveillance de la stabilité	Le système de contrôle par rétroaction garantit que le service de découpe laser haute tolérance atteint un Cpk démontré supérieur à 1,67 lors du traitement de plus de 10 000 pièces .
Calibrage préventif	L'utilisation d'une maintenance basée sur les données pour les composants optiques et de mouvement empêche la dérive, garantissant ainsi la précision à long terme de opération de découpe laser .
Vérification dimensionnelle	Un balayage laser en temps réel est effectué pour fournir une inspection à 100 % des profils, faisant du service de découpe laser automobile un point d'assurance dans la chaîne de production.

Cette approche utilise un contrôle par rétroaction en boucle fermée pour résoudre le problème fondamental associé à la transformation d'une tolérance fixe en une tolérance avec une confiance de volume élevée. Ceci est accompli en fournissant une stabilité du processus ( Cpk>1,67 ) et une capacité d'inspection en temps réel. Par conséquent, notre solutions de découpe laser de précision permettre le niveau de précision des composants qui rend l’intégration robotique possible.

Comment les fournisseurs professionnels de découpe laser de précision pour l’automobile minimisent-ils les coûts de gaspillage de matériaux ?

L'optimisation de l'utilisation des matériaux joue un rôle essentiel dans le contrôle des coûts de production dans la fabrication de pièces automobiles, car l'utilisation d'acier à haute résistance consomme beaucoup d'argent. Notre solution combine l’utilisation d’algorithmes sophistiqués avec des niveaux élevés d’optimisation des processus pour éviter le gaspillage dès le départ. La section suivante explique comment nous avons développé techniquement la solution et les effets sur l'optimisation des coûts :

Imbrication pilotée par l'IA pour une efficacité de mise en page optimale

Nous utilisons un logiciel d'imbrication d'IA exclusif qui analyse la géométrie des pièces, la direction des grains et le volume des commandes pour créer la disposition la plus efficace. Ce découpe laser automatisée Le système positionne et fait pivoter intelligemment les pièces, notamment en mettant en œuvre des stratégies de mise en miroir et de ligne commune. Pour un projet de renforcement du montant B , cet algorithme a augmenté l'utilisation des matériaux de 82 % à 91 % sur une seule feuille, réduisant ainsi directement le coût des matières premières par pièce.

Minimisation de la largeur de saignée grâce à la précision du processus

Pour atteindre une densité de nidification maximale, il est nécessaire d’avoir une ligne de coupe très fine et cohérente. Notre découpe laser de précision pour l'automobile utilise une source laser brillante et un contrôle dynamique du faisceau pour maintenir la largeur de saignée constante à environ 0,2 mm , ce qui est l'un de nos paramètres de sortie pour notre processus de découpe laser automobile . Cette saignée minimale garantit un placement optimal des pièces et aucun dommage thermique, garantissant ainsi que la conception du nid est parfaitement réalisée.

Mise en œuvre de stratégies de coupe avancées

Dans la fabrication de grands lots, nous employons des techniques de chemin partagé très avancées. La technique de la ligne commune, élément crucial de notre processus de découpe laser avancé , permet aux pièces adjacentes d'utiliser une seule ligne de coupe. Cette application de notre service de découpe laser automobile minimise les déchets de squelette, ce qui entraîne des rendements plus élevés et une optimisation des coûts .

Ceci est rendu possible grâce à notre processus de découpe laser car nous optimisons les coûts d’un point de vue technique plutôt que simplement du point de vue de l’approvisionnement. Grâce à l'utilisation synergique de l'imbrication de l'intelligence artificielle, de la réduction des saignées et du cheminement commun, nous transformons le rendement des matériaux en une mesure quantifiable et contrôlable qui offre aux clients une tarification optimisée des pièces et une plus grande efficacité de la chaîne d'approvisionnement grâce à la réduction des déchets.

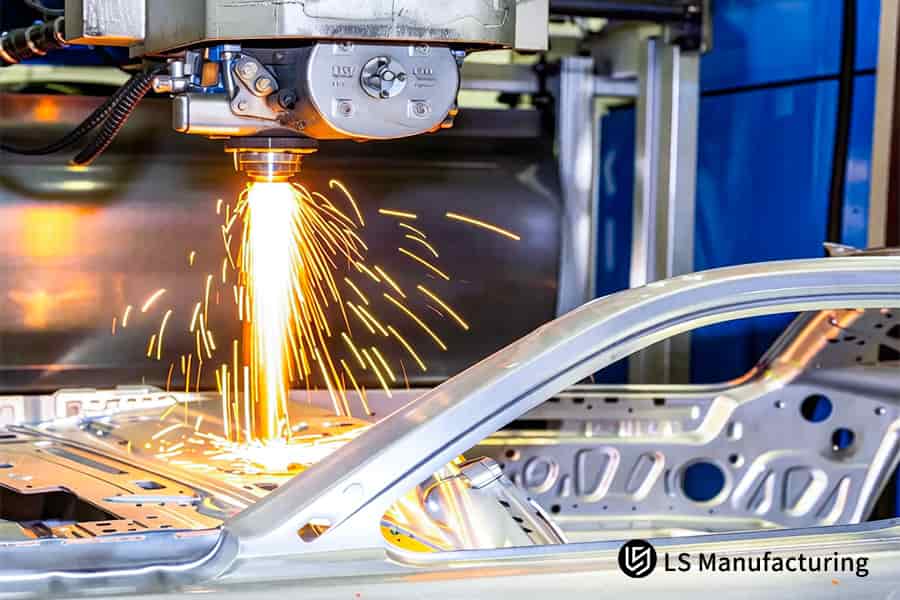

Figure 3 : Une découpe laser de précision pour l'automobile forme un montant B en aluminium pour un cadre de véhicule électrique.

Quels paramètres techniques définissent un fabricant expert en découpe laser de métaux automobiles pour les composants structurels ?

Un fabricant de composants structurels automobiles doit être jugé selon des critères techniques, garantissant l'intégrité structurelle et la capacité d'assemblage de la pièce . En plus d'avoir la capacité, la compétence implique la mise en œuvre de processus et de procédures qui minimiseront les risques. Voici les critères qui indiqueraient la compétence dans découpe laser de métal automobile :

Traçabilité et vérification complètes des matériaux

Nous utilisons une approche en boucle fermée pour confirmer les propriétés des matériaux tout au long du processus, de l'arrivée à l' opération de découpe proprement dite .

1. Certification des matériaux entrants : Les certificats de test en usine sont obtenus et vérifiés par rapport à la qualité et au lot pour chaque bobine et feuille .
2. Analyse spectroscopique :​ Une analyse portable par fluorescence X est utilisée pour garantir que le matériau n'est pas remplacé à l'aide des normes d'alliage.
3. Enregistrement numérique :​ Nous enregistrons numériquement toutes les données matérielles ainsi que leurs résultats de vérification dans notre base de données MES en ce qui concerne un ordre de production particulier et obtenons une traçabilité totale du processus de découpe au laser .

Validation dimensionnelle complète du premier article

Nous proposons une validation objective et fondée sur des données des dimensions des pièces avant la production.

• Inspection basée sur la MMT :​ Une inspection complète du premier article est effectuée à l'aide de la machine à mesurer tridimensionnelle (MMT) .
• Comparaison numérique-pièce :​ Les données de nuage de points obtenues à partir de la mesure sont comparées au modèle CAO et un rapport de carte couleur est produit.
• Intégration du rapport :​ Ce rapport, qui joue un rôle important en nous fournissant nos service de découpe laser haute tolérance , est inclus dans le package de documentation PPAP.

Contrôle des processus pour les matériaux réfléchissants et à haute résistance

Les technologies suivantes sont utilisées dans le cadre de nos capacités matérielles et de nos configurations de paramètres pour répondre aux exigences spécifiques de la découpe des alliages automobiles haut de gamme .

1. Technologie anti-reflet :​ Nos lasers sont équipés de capteurs et d'algorithmes qui détectent les problèmes de rétro-réflexion et protègent les lasers des dommages causés par les réflexions de matériaux tels que l'aluminium ou l'acier revêtu .
2. Bibliothèques de paramètres :​ Nous disposons de bibliothèques exclusives de configurations de paramètres spécifiques aux matériaux pour différentes qualités d' acier à haute résistance (par exemple, 1,5 Gpa ), qui maximisent la qualité des bords tout en minimisant l'apport de chaleur, formant ainsi nos compétences de base dans découpe laser structurelle .
3. Surveillance en temps réel :​ Le système fournit une surveillance en temps réel des diagnostics de la tête de coupe pour garantir une découpe laser de précision constante.

Gestion de la qualité numérique et atténuation des risques

Nous utilisons les données de fabrication et les rendons intelligentes pour maintenir de manière proactive la qualité de nos processus.

• Suivi du jumeau numérique :​ Chaque lot de composants possède un jumeau numérique, et toutes les informations sur les paramètres du processus et les détails liés à la machine sont collectées dans notre MES.
• Tableaux de bord SPC :​ Les dimensions clés des scanners laser en ligne sont introduites dans les tableaux de bord de contrôle statistique des processus (SPC) , offrant une visibilité en temps réel sur la stabilité des processus pour notre service de découpe laser .
• Alertes prédictives :​ La configuration comprend des alertes lorsque les tendances se rapprochent des limites de contrôle afin que des mesures proactives puissent être prises pour atténuer les risques avant le développement de tout problème de non-conformité. Ainsi, elle gère le risque de fabrication pour le compte du client.

Une véritable expertise en découpe laser numérique pour les éléments de structure ne peut être réalisé que par des méthodes de vérification, de contrôle et de transparence. Notre entreprise le prouve non pas en en parlant, mais en appliquant des contrôles de matériaux, la validation CMM des premiers articles , la manipulation des matériaux réfléchissants et les processus de qualité numériques. Cette combinaison donne à chaque pièce l' assurance qualité nécessaire, vérifiable et basée sur les données, et renforce la confiance, qui est la base d'une coopération ultérieure avec le client.

Pourquoi un service de découpe laser haute tolérance doit-il inclure des examens DFM complets pour les devis OEM ?

L’obtention de tolérances élevées et constantes en production n’est pas uniquement fonction de la capacité de l’équipement, mais aussi d’une intégration proactive de la conception. Un examen DFM complet​ pendant la phase de devis est essentiel pour identifier et résoudre les problèmes géométriques et liés aux matériaux qui ont un impact direct sur la qualité de coupe, le coût et la fabricabilité. Ce document détaille comment cette étape d'ingénierie collaborative transforme une conception en une pièce manufacturable de haute qualité optimisée pour systèmes de découpe laser avancés .

Domaine d'intervention	Intervention technique et résultat quantifiable
Optimisation des processus spécifiques aux fonctionnalités	Nos experts en ingénierie évaluent la géométrie de forme des composants et définissent des critères en fonction de chaque caractéristique. Par exemple, la modification dynamique de l'énergie d'impulsion autour des coins évite la surchauffe pendant la fabrication et garantit une rugosité de la face coupée inférieure à Ra 3,2 µm en utilisant notre découpe laser de précision pour l'industrie automobile .
Analyse thermique prédictive	Nous appliquons la simulation pour prédire l'impact de la chaleur, ce qui peut nous aider à obtenir des informations sur la possibilité de microfissures et de distorsions . Cela nous aide à apporter des ajustements préventifs à nos conceptions avant d'utiliser notre équipement de découpe laser pour la production.
Impact sur les coûts et la qualité​	L’analyse initiale corrige les défauts de fabricabilité, réduisant ainsi directement les opérations en aval. Les pièces optimisées de notre service de découpe laser haute tolérance ont démontré une réduction de plus de 30 % des coûts de finition secondaire, résultat direct de optimisation des paramètres de découpe laser .

L' examen DFM est ce qui distingue l'entreprise qui coupe simplement du métal de l'entreprise qui conçoit des solutions techniques. Notre approche proactive utilise une optimisation et des simulations spécifiques à la géométrie afin de concevoir des pièces qui fonctionnent bien dans le cadre du processus de découpe laser . Cette collaboration aboutit à des composants prêts à l'emploi qui satisfont tous les besoins et ont des coûts minimes.

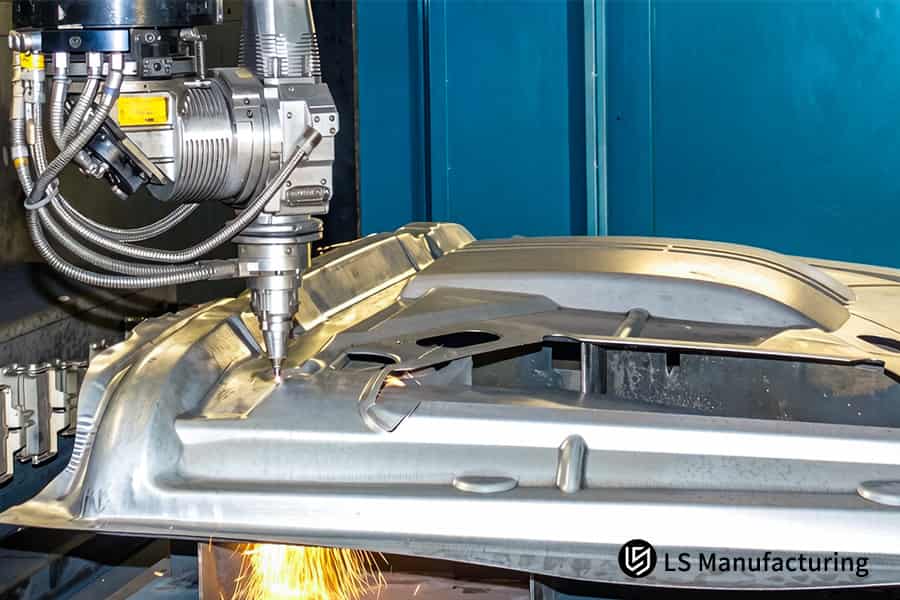

Figure 4 : Un service de découpe laser automobile découpe un support de châssis dans de l'acier à haute résistance de 2 mm.

Comment la découpe laser pour l’acier à haute résistance peut-elle résoudre les défis géométriques complexes liés à la conception de châssis légers ?

L'application sur châssis léger présente des géométries très complexes et des détails fins qui peuvent ne pas être réalisables avec les méthodes de découpe traditionnelles. Pour fabriquer de tels composants à partir d'acier à haute résistance, il faut usinage de précision et contrôle de l'apport de chaleur pour maintenir l'intégrité structurelle. Le passage suivant explique comment une telle entreprise peut être réalisée en utilisant la découpe laser pour les aciers à haute résistance :

Contrôle de mouvement ultra-précis pour les contours complexes

Nous utilisons un système de contrôle de mouvement entraîné par un moteur linéaire pour créer des géométries complexes dans notre processus de découpe laser . Les moteurs linéaires permettent une précision de positionnement très dynamique (la précision de positionnement est de ±0,01 mm ) qui nous permet de créer des angles vifs et des mécanismes de prévention des erreurs. Le découpe laser de haute précision Les systèmes nous permettent de garantir une représentation exacte de la géométrie des pièces par rapport aux spécifications de conception, permettant une intégration facile dans le processus de fabrication du châssis .

Gestion avancée de l'énergie pour les micro-fonctionnalités

Lors de la production de micro-éléments, par exemple, un trou d'un diamètre de 1 mm sur une épaisseur de tôle de 8 mm nécessite une gestion précise de l'énergie. La gestion de l'énergie est obtenue en contrôlant le niveau de puissance absorbée au début et à la fin de l'étape de perçage. Cette méthode hautement contrôlée de processus de découpe laser garantit aucune accumulation excessive d’énergie et produit des micro-trous de qualité supérieure.

Contrôle de l'oxydation et intégrité des bords

L'oxygène est contrôlé pour produire un bord coupé qui reste insensible aux risques de corrosion et de fatigue. Une technique de protection par azote à haute pression est utilisée pour empêcher la formation de toute couche d’oxyde due aux réactions d’oxydation. Il a été prouvé que ces bords coupés produits par un service de découpe laser automobile satisfaisaient aux normes de test automobile les plus strictes, telles que les tests au brouillard salin de 720 heures .

Avec notre technologie de découpe laser , nous surmontons les problèmes en termes de formes géométriques complexes grâce à un mouvement précis, une énergie contrôlée et des gaz de protection inertes. Grâce à l'utilisation d'un tel processus technologique, notre entreprise est en mesure de produire des pièces de châssis de conception complexe en utilisant des matériaux à haute résistance pour améliorer l'efficacité et les propriétés de légèreté de l'automobile.

Étude de cas : Projet de découpe laser de précision de renforcement structurel en acier à haute résistance de 1 200 MPa pour l'automobile de niveau 1 de LS Manufacturing

Dans cette étude de cas, le problème rencontré par LS Manufacturing en matière de distorsion thermique dans l'industrie automobile sera analysé. Il s'agissait d'une tôle d'environ 4 mm d'épaisseur avec une résistance à la traction de 1 200 MPA utilisée pour fabriquer une poutre de paroi latérale pour une voiture. Ici, le contrôle du processus dans découpe laser en acier à haute résistance :

Défi client

Auparavant, il y avait eu des arrêts de production chez notre fournisseur mondial de niveau 1 en raison d'une poutre de renfort de paroi latérale de 4 mm avec une dureté de 1 200 MPa . Le composant fourni par notre fournisseur présentait une erreur de tolérance de 0,45 mm pour la longueur de 1 200 mm en raison d'une distorsion thermique incontrôlable. L'erreur de tolérance entraînerait des problèmes de désalignement pour les soudeurs robotisés et entraînerait l'arrêt de la chaîne d'assemblage automatisée, entraînant des pertes de production d'une valeur de 50 000 $ par jour.

Solution de fabrication LS

Notre société a adopté une technologie de compensation vectorielle dynamique mise en œuvre dans un système de rétroaction où la hauteur était contrôlée en fonction de la capacité. Notre découpe laser adaptative La technologie pourrait corriger toute distorsion de la plaque causée par les contraintes grâce à la compensation vectorielle. Notre approche de gestion de la chaleur impliquait l'utilisation d'un processus en cinq étapes pour contrôler la chaleur lors d' une découpe laser de précision .

Résultats et valeur

Le niveau de tolérance atteint nous a permis de maintenir la longueur totale de 1 200 mm dans la marge d'erreur de ± 0,08 mm , soit une amélioration étonnante de 82 % par rapport aux normes précédentes. Cela a permis à la pièce de passer le test de collision complet dès le premier essai. La vitesse du processus de fabrication a été améliorée de 40 % grâce à l'ajustement parfait des fixations, et grâce à une excellente uniformité, le pourcentage de rebuts après fabrication a été réduit à moins de 0,01 % . Cette performance a permis d'obtenir l'intégralité du contrat de production annuel, démontrant la fiabilité de notre service de découpe laser automobile pour les applications critiques.

Ce projet particulier démontre les capacités techniques de LS Manufacturing en tant que fournisseur axé sur l'ingénierie qui non seulement coupe les métaux, mais s'occupe également du comportement des matériaux. Grâce à la capacité de résoudre le problème sous-jacent de la déformation thermique avec un système de contrôle dynamique, l'un des principaux avantages de notre technologie avancée de découpe laser , nous avons pu obtenir d'excellents résultats de production et une réduction des coûts.

Obtenez une augmentation de 40 % de l’efficacité de l’assemblage et un taux de rebut proche de zéro. Nous vous invitons à vous renseigner sur nos services de découpe laser automobile.

FAQ

1. Comment LS Manufacturing garantit-elle une tolérance de ±0,1 mm pour les pièces en acier automobiles à usage intensif ?

Notre équipement se compose d'une machine laser à fibre de 12 kW avec contrôle de moteurs linéaires. Combiné avec un système de compensation numérique, cela nous aide à garantir qu'aucun changement dimensionnel dû à la distorsion thermique ne se produise, car nous sommes en mesure de les compenser en temps réel.

2. Quels matériaux votre service de découpe laser automobile peut-il traiter spécifiquement ?

Nous fournissons des services de découpe sur les aciers à ultra haute résistance ( nuances 600 – 1500MPa ), l'acier au bore, l'aluminium et les aciers inoxydables. De plus, nous disposons d’une technologie spéciale pour protéger les matériaux contre les dommages lorsque nous travaillons avec des matériaux hautement réfléchissants.

3. Comment minimiser la zone affectée par la chaleur (ZAT) lors de la découpe laser de l'acier à haute résistance ?

L'utilisation de paramètres spécialisés pour la modulation d'impulsions haute fréquence dans nos machines nous aide à réduire l'exposition à la chaleur et donc à maintenir la réduction de la dureté des bords en dessous de 5 % par rapport à la dureté initiale du matériau.

4. LS Manufacturing propose-t-il une optimisation DFM (Design for Manufacturability) pour les devis de découpe laser automobile personnalisés ?

Oui, les ingénieurs de notre entreprise fournissent une analyse gratuite du dessin dans les 24 heures . Les spécialistes formuleront des recommandations professionnelles concernant la planification des tolérances et l’optimisation des matériaux.

5. Quelles certifications de qualité votre service de découpe laser automobile de précision détient-il ?

LS Manufacturing est conforme au système de gestion de la qualité IATF 16949. Chaque expédition OEM est accompagnée d'un certificat d'analyse (MTR) et d'un rapport de mesure CMM détaillé inclus dans l'emballage.

6. Pouvez-vous proposer des prix compétitifs pour des projets de découpe laser de métaux automobiles impliquant des millions d'unités ?

Ceci est possible grâce à l'application de systèmes de chargement entièrement automatisés ainsi que de techniques de coupe en ligne courantes. Nous facilitons également les livraisons progressives en fonction des besoins des chaînes d'approvisionnement mondiales.

7. Quel est le délai de livraison habituel pour une commande de découpe laser de gros volumes impliquant de l'acier à haute résistance ?

Les échantillons standard peuvent être livrés dans les trois jours suivant les heures ouvrables. Dans le cas d'une fabrication en vrac, nos installations de fabrication automatisées 24 heures sur 24 garantissent des délais d'expédition de 10 à 14 jours à compter de la réception de la commande.

8. Prenez-vous en charge le traitement secondaire, tel que l'ébavurage ou le revêtement de surface, après la découpe laser ?

Oui, nous proposons un service clé en main de livraison de produits finis qui couvre tous les aspects, y compris la découpe laser, l'ébavurage automatique, le pliage CNC et les processus de revêtement électrophorétique KTL .

Résumé

Dans la quête de l’allègement et de la sécurité automobile, la découpe laser de précision est fondamentale. LS Manufacturing utilise la technologie laser de 12 kW et un DFM proactif pour atteindre des tolérances de ± 0,1 mm dans l'acier à haute résistance. En tant que partenaire fondé sur la certitude technique, nous fournissons non seulement des composants de haute qualité, mais éliminons également les risques de précision dans votre chaîne d'approvisionnement. Nos processus intégrés et notre contrôle qualité du cycle de vie aident vos produits à passer rapidement des audits automobiles rigoureux.

Vous avez des difficultés avec des pièces non conformes ou des dommages thermiques sur les bords coupés ? Évitez les coûts liés aux rejets de soudures et aux temps d'arrêt causés par des fournisseurs inefficaces. LS Manufacturing propose désormais un « service d'audit approfondi DFM de qualité automobile » à durée limitée. Téléchargez vos dessins STEP/PDF ; dans les 24 heures , recevez un avis formel devis de découpe laser automobile avec une stratégie de tolérance détaillée de ± 0,1 mm , un rapport d'optimisation des matériaux et une répartition transparente des coûts.

Téléchargez vos dessins pour une évaluation instantanée ou consultez-les via WhatsApp : laissez LS Manufacturing sécuriser votre avantage en matière de fabrication.
