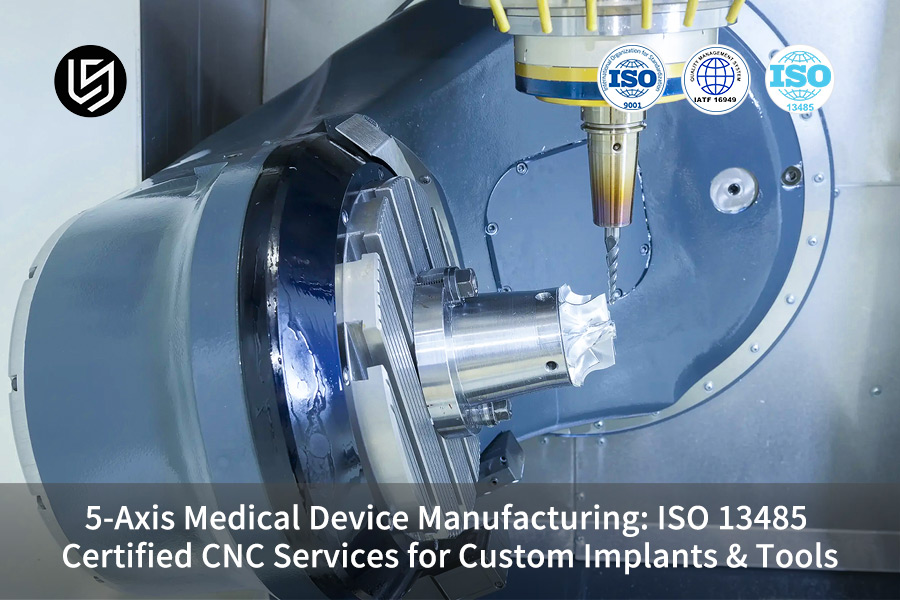

Produzione di dispositivi medici a 5 assi: servizi CNC certificati ISO 13485 per impianti e strumenti personalizzati

Produzione di dispositivi medici a 5 assi ha il vantaggio di essere l’unico a fornire soluzioni alle sfide più significative del settore. Risolviamo il problema di come ottenere direttamente la ruvidità della superficie di un impianto medico intorno a Ra 0,4μm o superiore, idealmente per il successo dell'osteointegrazione. Inoltre, la nostra tecnica garantisce che il tagliente degli strumenti chirurgici possa rimanere estremamente affilato anche dopo 200 cicli di sterilizzazione , aumentando così notevolmente la resistenza all'usura degli strumenti e la sicurezza durante le operazioni.

Attraverso il nostro sistema di qualità certificato ISO 13485, siamo in grado di offrire una soluzione di produzione completa che elimina completamente il problema della discrepanza di 0,3 mm tra gli impianti specifici del paziente e i dati della scansione TC. Il nostro metodo combinato, dalla validazione del biomateriale fino alla produzione in camera bianca sterile, è in grado di fornire una resa al primo passaggio del 99,2% . Avere il controllo sull'intero processo è ciò che rende possibile che ogni singola parte sia conforme ai severi requisiti normativi di accuratezza, biocompatibilità e piena tracciabilità.

Tabella di riferimento rapido per la produzione di dispositivi medici a 5 assi

Argomento	Descrizione di una frase
Panoramica	Lavorazione CNC a 5 assi si riferisce ad un metodo di lavorazione in cui gli utensili si muovono simultaneamente lungo 5 assi diversi per creare forme molto complesse.
Vantaggi principali	Il risultato è elevata precisione, flessibilità ed efficienza nella produzione di parti mediche complesse con eccellenti finiture superficiali.
Applicazioni mediche	Le applicazioni tipiche sono impianti ortopedici, protesi dentali, strumenti chirurgici e dispositivi personalizzati specifici per il paziente .
Tecnologie fondamentali	Ciò dipende da sofisticate macchine CNC, software CAD/CAM e sistemi di monitoraggio in tempo reale per operazioni precise.
Compatibilità dei materiali	È compatibile con materiali biocompatibili come titanio, acciaio inossidabile, PEEK e leghe di cobalto-cromo.
Garanzia di qualità	Metodi di test completi come la certificazione CMM e ISO 13485 vengono utilizzati per garantire la conformità agli standard normativi medici.
Sfide di implementazione	Le principali difficoltà includono l' alto costo dell'investimento iniziale , la complessità tecnica e la necessità di operatori e manutenzione qualificati.
Tendenze del settore	I prossimi sviluppi includono l'automazione, la produzione combinata con Stampa 3D e ottimizzazione dei processi basata sull'intelligenza artificiale.

Affrontiamo problemi importanti fornendo i mezzi per la produzione precisa di dispositivi medici complessi con tolleranze strette ed eccellenti finiture superficiali. La nostra esperienza garantisce il rispetto di normative rigorose (ad esempio ISO 13485), riduce il time-to-market e gestisce i costi attraverso l'uso di tecnologie avanzate Tecnologia a 5 assi . In questo modo facilitiamo l'innovazione nel settore sanitario e miglioriamo i risultati per i pazienti fornendo componenti affidabili e di alta qualità in modo efficiente.

Perché fidarsi di questa guida? Esperienza pratica da parte di esperti di produzione LS

Internet è pieno di articoli sulla lavorazione a 5 assi . Perché dovresti leggere questo? In poche parole, siamo professionisti, non teorici. Da più di dieci anni il nostro team lavora ininterrottamente nel trattamento di componenti medicali, dove i materiali principali sono il titanio e il PEEK , occupandosi quotidianamente di forme complesse. In questo caso, le conseguenze di un fallimento non si misurano nel numero di parti di soccorso, ma nella salute del paziente. La nostra conoscenza è portata a livello di fabbrica, non solo acquisita dai libri.

La maggior parte degli impianti personalizzati o degli strumenti chirurgici che realizziamo diventano per noi una nuova esperienza. Abbiamo capito quali percorsi utensile salvaguardano l'integrità degli impianti ortopedici a pareti sottili, come raggiungere tolleranze estremamente strette sulle superfici articolari e quali sono le migliori strategie per la prototipazione e la produzione. Sviluppiamo queste esperienze in processi affidabili e ripetitivi per la produzione di dispositivi salvavita, conformi alle linee guida del Società degli ingegneri di produzione (PMI) .

La nostra azienda è conforme alla norma ISO 13485 e questi processi garantiscono che ci sia sempre tracciabilità e qualità. Incorporiamo anche procedure di eccellenza di organizzazioni come Federazione dell'industria delle polveri metalliche (MPIF) quando si ha a che fare con materiali avanzati. Questo manuale trasmette la nostra esperienza su come conciliare precisione, produttività e rispetto delle normative. Siamo la persona affidabile a cui rivolgerti per chiedere aiuto nel comprendere le complessità della produzione di dispositivi medici, dall'idea al pezzo certificato.

Figura 1: Produzione di dispositivi chirurgici in lega di titanio di grado medico con lavorazione a 5 assi.

Quali requisiti tecnici speciali devono essere soddisfatti per la lavorazione a 5 assi di apparecchiature mediche?

La produzione di dispositivi medici è un'area che richiede condizioni straordinarie di precisione, superficie e biocompatibilità che portano letteralmente al limite le capacità di lavorazione convenzionali. In questo documento abbiamo elaborato il nostro metodo per superare tali problemi attraverso varie soluzioni tecniche integrate, con particolare attenzione a lavorazione medicale di precisione esecuzione:

Ottenere finiture superficiali submicroniche per l'osteointegrazione

Più che una semplice fresatura, utilizziamo un elaborato processo a più fasi. Segue iniziale Contornatura a 5 assi , una strategia separata del percorso utensile senza contatto è progettata in particolare per le passate finali, riducendo così al minimo la pressione dell'utensile. Successivamente viene utilizzato un metodo di lucidatura meccanica esclusivo da noi con abrasivi di grado medico. Utilizziamo il monitoraggio digitale durante il processo della topografia superficiale per produrre sempre Ra 0,15μm , che migliora direttamente l'adesione delle cellule ossee sugli impianti.

Mantenimento dell'integrità del bordo dell'utensile per la nitidezza chirurgica

Quando i taglienti devono essere piccoli con raggi inferiori a 10 µm , optiamo per utensili in metallo duro micrograna dotati di rivestimenti speciali. Ciò che fa davvero la differenza è la nostra dinamica Strategia di fresatura a 5 assi che mantiene gli angoli di impegno dell'utensile a livelli ottimali e costanti evitando così la scheggiatura del tagliente. Il consumo energetico del mandrino viene utilizzato come indicatore di usura dell'utensile, sulla base del quale il programma CNC viene automaticamente compensato, garantendo così che ogni tagliente prodotto soddisfi le specifiche di affilatura.

Garantire l'integrità strutturale attraverso cicli di sterilizzazione

Realizziamo particolari meccanicamente robusti fin dalla fase CAM. Per quegli strumenti che sopportano più di 200 cicli in autoclave , analizziamo le variazioni termiche e di stress durante i cicli e identifichiamo le aree che hanno maggiori probabilità di guastarsi . Nel caso della lavorazione, modifichiamo avanzamenti e velocità e utilizziamo determinati percorsi utensile che rimuovono completamente le microfessure del sottosuolo e lo stress residuo che potrebbero portare a guasti durante ripetute sterilizzazioni, garantendo così prestazioni a lungo termine dello strumento.

Gestione di geometrie complesse con precisione unificata

Quando l'anatomia è complessa, il nostro metodo sfrutta appieno le capacità di produzione di dispositivi medici a 5 assi per lavorare l'intera superficie della parte in un'unica configurazione. Eseguiamo la verifica in macchina con sondaggi per generare una mappa degli errori in tempo reale. Il programma CNC modifica quindi dinamicamente i percorsi utensile successivi per correggere eventuali deviazioni della macchina o dell'attrezzatura, garantendo così che la parte finale rientri costantemente nella ristretta tolleranza di ± 0,02 mm .

La nostra documentazione presenta metodologie chiare e verificate utilizzate durante il lavorazione CNC di grado medico . È uno dei modi in cui ci distinguiamo in quanto non solo riconosciamo le sfide, ma specifichiamo anche come viene svolto il lavoro che porta a risolverle. Sottolineiamo che è attraverso la progettazione integrata del processo e la continua verifica durante il processo che è possibile concentrarsi sulla precisione e sul raggiungimento duraturo della biocompatibilità.

Quali requisiti specifici impone il sistema di qualità ISO 13485 alla lavorazione CNC medica?

Lo standard ISO 13485 richiede l'implementazione di un sistema di gestione della qualità proattivo, basato sul rischio produttore di dispositivi medici . Il documento spiega come questo standard influenza i processi di lavorazione, rendendo così le prime parti dello standard più pratiche e più semplici da verificare da parte delle autorità di regolamentazione e anche da parte degli utenti finali clinici.

Area dei requisiti	Implementazione nella lavorazione CNC
Tracciabilità completa del processo	Conserviamo registrazioni elettroniche per ciascuno dei 128 nodi di qualità , a partire dalla certificazione delle materie prime fino all'ispezione finale, in modo da poter dimostrare la storia completa di lotti e unità.
Identificazione univoca del dispositivo (UDI).	In conformità ai requisiti MDR/FDA, su ciascuna parte impiantabile viene assegnato e marcato un UDI univoco mediante lavorazione a 5 assi o incisione laser.
Convalida e controllo del processo	Ogni Servizi CNC a 5 assi il programma viene convalidato e i parametri critici come l'usura degli utensili e la finitura superficiale vengono monitorati in tempo reale utilizzando il controllo statistico del processo (SPC).
Azione correttiva e preventiva (CAPA).	Un sistema ERP-MES unificato aiuta il nostro personale a eseguire un'indagine sulle cause profonde e a contenere eventuali non conformità entro 2 ore , in modo che lo stesso problema non si ripeta.
Controllo fornitori e materiali	I materiali provengono solo da fornitori approvati e vengono controllati al ricevimento per confermare che siano conformi agli standard dei materiali ASTM/ISO e un altro controllo viene effettuato prima del rilascio alla produzione.
Infrastruttura e calibrazione	Calibrazione regolare e documentata di tutti Macchine CNC a 5 assi e le apparecchiature di ispezione mantengono l'integrità della misurazione e la capacità del processo a un livello elevato.

Questo framework prende i principi di lavorazione ISO 13485 e li trasforma in una potente spina dorsale operativa. Assistiamo i clienti nel superare la grande sfida di combinare strettamente la gestione della qualità con Lavorazione medicale a 5 assi , in tal modo non solo ottenendo la conformità, ma anche fornendo un processo di produzione completamente verificabile, affidabile ed efficiente da cui i rischi sono ridotti al minimo e il time-to-market è accelerato per i dispositivi medici complicati.

Figura 2: Produzione di dispositivi chirurgici metallici con lavorazione a 5 assi.

Come ottenere un adattamento anatomico preciso per impianti personalizzati?

Gli impianti personalizzati personalizzati devono rappresentare la realizzazione fisica dell'anatomia del paziente con una precisione di produzione dell'ordine del micron. Questa imaging medico a lavorazione di impianti medici personalizzati l’associazione è la chiave che consente di risolvere la duplice sfida di garantire la perfetta corrispondenza anatomica e raggiungere la funzionalità biomeccanica:

Dall'imaging medico al progetto di lavorazione

• Segmentazione dei dati e ricostruzione 3D: utilizzo di un software che consente di convertire le scansioni TC/MRI del paziente in un modello 3D sigillato con precisione della struttura anatomica.
• Progettazione dell'impianto e adattamento virtuale:​ Progettazione digitale dell'impianto all'interno dell'anatomia ricostruita, garantendo così un adattamento ottimale e la necessaria autorizzazione chirurgica.
• Generazione del percorso per superfici complesse: utilizzo di un software CAM avanzato per la generazione automatica di strategie di contornatura a 5 assi efficienti e prive di collisioni dalle superfici complesse dell'impianto.

Precisione di esecuzione con tolleranza inferiore a 0,1 mm

1. Lavorazione ad alta fedeltà:​ Abbiamo utilizzato Lavorazione di precisione a 5 assi in un'unica configurazione per realizzare la forma unica dell'impianto in modo molto accurato, eliminando così gli errori dovuti a molteplici ri-aggiustamenti.
2. Verifica in corso:​ La sonda in macchina è stata utilizzata per scansionare i contorni critici durante il processo, pertanto le modifiche al percorso utensile possono essere apportate immediatamente durante il processo per mantenere la tolleranza critica di corrispondenza di ±0,1 mm .
3. Controllo dell'integrità della superficie: Eseguiamo operazioni di finitura specificatamente su materiali biocompatibili per ottenere una superficie che favorisca l'incorporazione e mantenga comunque l'accuratezza dimensionale .

Convalida delle prestazioni e dell'adattamento biomeccanici

• Integrazione dell'analisi degli elementi finiti (FEA):​ La FEA del prodotto è stata effettuata per verificare il carico fisiologico del modello , quindi con l'aiuto dell'ottimizzazione della topologia, la protezione dallo stress è stata ridotta a meno del 15% .
• Verifica dell'adattamento fisico e della forma: i modelli anatomici sono stati realizzati mediante stampa 3D dai dati del paziente utilizzati per l'adattamento fisico pre-chirurgico dell'impianto.
• Ispezione finale dimensionale:​ Uno scanner CMM è stato utilizzato per generare un rapporto completo sulla deviazione 3D che funge da prova quantificabile della precisione di corrispondenza del modello originale del paziente .

Questa metodologia delinea un processo a ciclo chiuso dalla scansione al Parte medica a 5 assi . Chiudiamo il ciclo dalla scansione alla produzione dei componenti. Affrontiamo il problema dell'adattamento anatomico del cliente che è anche verificabile insieme all'efficacia biomeccanica, ottenendo un adattamento anatomico con efficacia biomeccanica verificabile, attraverso l'ingegneria integrata e la produzione di dispositivi medici a 5 assi , in modo che ogni impianto combini adattamento preciso e prestazioni cliniche a lungo termine.

In che modo la lavorazione a 5 assi degli strumenti chirurgici garantisce l'affidabilità per un utilizzo a lungo termine?

Uno dei principali fattori che influenzano l'affidabilità a lungo termine degli strumenti chirurgici è la loro capacità di mantenere l'affilatura del taglio e l'integrità strutturale anche dopo numerose procedure e cicli di sterilizzazione. Questo documento approfondisce l'approccio tecnico integrato necessario per superare le due sfide intrecciate dell'estrema resistenza alla sterilizzazione e del mantenimento della durabilità degli strumenti in lavorazione di strumenti chirurgici :

Selezione e stabilizzazione dei materiali per l'integrità del nucleo

Ci occupiamo del degrado dei materiali scegliendo il miglior acciaio rapido metallurgico delle polveri (PM-HSS). Al centro del Processo di lavorazione a 5 assi è un trattamento termico sotto vuoto multistadio brevettato. Ciò controlla strettamente i cicli di austenitizzazione e rinvenimento in modo che una durezza di HRC 62-64 sia uniforme e stabile in tutta la sezione trasversale dell'utensile, eliminando così i punti deboli che provocherebbero usura o guasti sotto stress ciclico.

Raggiungere e mantenere una precisione all'avanguardia

La costante conformità della forma del tagliente è vitale per le prestazioni. Disponiamo di tecnologia di rettifica a 5 assi con mole diamantate/CBN su affilatrici CNC dedicate. Lo strumento si sdraia sul letto e a 5 assi contemporaneamente muove la mola per ottenere una finitura superficiale e una precisione perfette. La procedura di rettifica prevede l'utilizzo dell'interpolazione dinamica degli assi per mantenere esatti angoli di spoglia e di spoglia su tutta la lunghezza della scanalatura. Una tolleranza del raggio del tagliente così fine di 0,005 mm provoca forze di taglio molto uniformi e leggermente modificate e la generazione di calore durante la lavorazione dell'utensile.

Ingegneria per lo stress ripetuto dell'autoclave

Un modo per evitare la fatica termica è attraverso la progettazione dell'utensile studiata per i punti di concentrazione delle sollecitazioni. C'è l'uso di molto preciso Tecnologia di rettifica a 5 assi percorsi delle ruote insieme a strategie di raffreddamento allo stesso tempo per eseguire la lucidatura dell'impatto dello stress compressivo residuo sulla superficie e appena sotto la superficie. Queste tensioni residue di compressione bilanciano localmente quelle di trazione indotte dal riscaldamento/raffreddamento ciclico (autoclavaggio) prolungando così significativamente la vita utile dello strumento oltre i 200 cicli.

Convalida delle prestazioni attraverso test di durata accelerati

L’affidabilità deve derivare dalle prove. Per verificare la validità dell'intero processo di produzione, gli strumenti dopo il completamento vengono sottoposti a una serie di test, come la simulazione del taglio automatizzato contro ossa e materiali compositi, seguiti dall'immediato ciclo in autoclave . La forza di taglio è monitorata digitalmente; un aumento sostenuto oltre una soglia prestabilita indica un degrado dei bordi, fornendo dati quantificabili sulla durabilità dello strumento e convalidando l'intera metodologia di produzione.

Questo articolo presenta come tema principale un approccio di ingegneria dei sistemi all'affidabilità. Ci prendiamo cura del problema del cliente relativo al guasto imprevedibile dell'utensile combinando scienza dei materiali, lavorazione di precisione a 5 assi e abbiamo integrato la gestione dello stress in un processo di produzione che è stato verificato, garantendo così prestazioni stabili e riducendo il costo del ciclo di vita degli strumenti chirurgici critici.

Quali controlli di processo speciali sono richiesti per la lavorazione di materiali di grado medico?

È un dato di fatto che la lavorazione rigorosamente controllata materiali di grado medico è molto diversa dalla normale lavorazione dei metalli nella misura in cui sono necessari standard più elevati per preservare la biocompatibilità del materiale e le sue proprietà meccaniche. Qui l'autore specifica i parametri particolari e misurabili del processo che sono indispensabili per garantire che la lavorazione del materiale non comprometta la qualità del dispositivo medico finito.

Materiale e sfida	Controllo e implementazione dei processi chiave
Leghe di titanio (ad es. Ti-6Al-4V).​	Mantenere la temperatura di lavorazione sotto i 150°C mediante refrigerante ad alta pressione e dosaggio di 5 assi ad alta velocità parametri di contornatura al fine di evitare alfa, formazione di case e micro-cracking.
Leghe di cobalto-cromo	Controllare la temperatura ed evitare cambiamenti microstrutturali come la precipitazione della fase sigma utilizzando la lubrificazione a quantità minima (MQL) con fluidi selezionati a base di esteri durante la finitura a 5 assi .
Plastica medicale (ad es. PEEK, UHMWPE)	Applica profili di utensili esclusivi e lavora a secco con aria fredda per controllare il calore ed evitare la degradazione o la fusione dei polimeri, garantendo così stabilità dimensionale e qualità della superficie.
Acciaio inossidabile (316LVM)	Utilizzare utensili da taglio controllati e affilati e specifiche strategie di rottura del truciolo per prevenire l'incrudimento e preservare la struttura dell'austenite, che è molto importante per la resistenza alla corrosione.

Questo sistema trasforma la scienza dei materiali in protocolli di lavorazione pratici. Rispondiamo alla sfida più importante dei clienti di avere continuamente biocompatibilità e prestazioni dei materiali certificate creando e testando un database di prodotti convalidati e specifici per materiale Tecniche a 5 assi che consentono al componente così come lavorato di soddisfare sia l'intento progettuale che i requisiti normativi.

Figura 3: Lavorazione di impianti medici personalizzati Produzione di impianti medici in lega di titanio.

Divisione Ortopedia di LS Manufacturing: progetto di lavorazione a 5 assi per impianti di ginocchio personalizzati

IL Caso di studio di impianti ortopedici spiega come abbiamo affrontato una sfida molto importante nell'assistenza specifica per il paziente: trasformare dati anatomici complessi in una protesi di ginocchio personalizzata , biocompatibile e ad alta precisione mediante una produzione medica disciplinata a 5 assi :

Sfida del cliente

Un OEM di dispositivi medici desiderava un impianto femorale specifico per il paziente in Ti-6Al-4V ELI di grado medico . La sfida più grande è stata quella di realizzare un adattamento anatomico inferiore a 0,2 mm e una finitura superficiale Ra μ0,4 m per facilitare l’osteointegrazione. Il loro ex Fornitore di lavorazioni a 3 assi ha fornito un errore di adattamento di 0,5 mm che ha comportato una perdita di denaro a causa di revisioni chirurgiche, ritardi nella tempistica dei pazienti e la presentazione normativa del programma di impianto personalizzato era a rischio.

Soluzione di produzione LS

Abbiamo avviato il nostro flusso di lavoro digitale integrato trasformando i dati CT del paziente in un modello 3D certificato. Per lavorare la complessa geometria condilare abbiamo utilizzato Fresatura di precisione a 5 assi in un’unica configurazione, utilizzando percorsi utensile dinamici per garantire un impegno coerente della fresa. Il successivo processo di lucidatura convalidato non solo ha prodotto la finitura superficiale critica, ma ha anche garantito che l'integrità dimensionale fosse intatta, affrontando così direttamente le cause profonde del precedente guasto.

Risultati e valore

L'impianto risultante presentava una corrispondenza anatomica di 0,15 mm e una finitura superficiale Ra di 0,3 μm . Questo risultato mirato alla precisione ha consentito al chirurgo di eseguire l'intervento in un tempo inferiore del 40% e ha inoltre facilitato l'approvazione normativa del cliente, ottenendo sia la certificazione FDA 510(k) che la marcatura CE . Il progetto era una prova di concetto per un percorso affidabile e scalabile per il loro complesso portafoglio di dispositivi specifici per il paziente.

Questo è un esempio della nostra responsabilità da parte di un unico fornitore nel portare intenti di progettazione complessi in dispositivi certificati. Affrontiamo la sfida critica del cliente di fornire un successo prevedibile e al primo passaggio in progetti di sostituzione del ginocchio personalizzati ad alto rischio integrando perfettamente l'ingegneria digitale con soluzioni comprovate Produzione medicale a 5 assi esecuzione, il che significa che garantiamo sia l’efficacia clinica che un time-to-market accelerato.

In che modo un ambiente di produzione sterile e pulito garantisce la sicurezza dei dispositivi medici?

Un ambiente di produzione controllato è fondamentale sicurezza dei dispositivi medici , aiuta a prevenire la contaminazione che potrebbe compromettere la sterilità e quindi gli esiti dei pazienti. Questo documento descrive i protocolli operativi dettagliati di produzione delle camere bianche che vengono mantenuti durante tutto il processo di produzione che aiutano a preservare l'integrità dei dispositivi fino al confezionamento sterile finale:

Controllo dei parametri ambientali e monitoraggio in tempo reale

• Sistemi HVAC di precisione:​ Condizioni rigorose a 20°C ±2°C e 45% di umidità relativa ±10% vengono mantenute per prevenire la crescita microbica e garantire la stabilità del materiale.
• Monitoraggio continuo delle particelle:​ I contatori laser di particelle, abbinati ai sistemi di acquisizione dati, forniscono dati in tempo reale sulle particelle sospese nell'aria ( ≥0,5 µm ), garantendo così il mantenimento di un ambiente conforme alla Classe ISO 7 (ISO 14644-1) in ogni momento.
• Gestione della pressione differenziale: Mantenendo una pressione dell'aria positiva a livello dei componenti spaziali , si impedisce l'ingresso di contaminanti provenienti dalle aree meno pulite esterne alle zone critiche.

Controllo della contaminazione durante la lavorazione e la manipolazione

1. Regime per il flusso di personale e materiali: personale costantemente in camice e ingresso di materiale attraverso camere di equilibrio dedicate dotate di protocolli di decontaminazione graduali.
2. Isolamento di attrezzature e processi: le stazioni critiche di finitura e assemblaggio sono dotate di cappe a flusso laminare localizzato e Finitura a 5 assi degli impianti viene spesso eseguito in camere macchina chiuse che mantengono un microambiente purificato.
3. Procedure di pulizia convalidate: tutti gli impianti e le superfici di lavoro vengono puliti con detergenti approvati in conformità con SOP documentate e controllate per rimuovere i residui.

Garantire la sterilità attraverso il confezionamento finale

• Integrazione dell'imballaggio in linea: l' operazione di imballaggio finale viene eseguita nella zona critica della camera bianca per eliminare il rischio di esposizione dopo l'ispezione e prima della sigillatura.
• Test di integrità della confezione:​ Effettuiamo regolarmente test sulla resistenza della sigillatura e sulla penetrazione del colorante sulla confezione per confermare l'efficacia della barriera nel prevenire l'ingresso di microbi .
• Convalida biologica e del processo: l'intero processo di confezionamento sterile, dalla depirogenazione alla sigillatura, è formalmente convalidato secondo gli standard ISO 11607 per confermare il mantenimento della sterilità fino al punto di utilizzo. Questa linea guida descrive il controllo della contaminazione in un sistema a circuito chiuso.

Mitighiamo il rischio estremamente elevato di CM Prodotto medico a 5 assi contaminazione implementando e convalidando un sistema integrato di produzione di camere bianche che fornisca anche prove documentate per gli audit normativi e quindi garantisca la fornitura di dispositivi sicuri e sterili su base coerente.

Figura 4: Fresatura a 5 assi di grandi dimensioni per la produzione di stampi industriali in lega di alluminio di precisione.

Come stabilire un sistema di tracciabilità completo per i dispositivi medici?

Un solido sistema di tracciabilità è essenziale non solo per la sicurezza dei pazienti ma anche per la conformità normativa e un’efficiente gestione della qualità. Un sistema del genere dovrebbe essere in grado di creare una catena di dati completa e dettagliata per ogni componente che sia anche immodificabile, quindi deve andare oltre la semplice documentazione. Il testo seguente descrive l'architettura dei dati combinata e le tecnologie necessarie per soddisfare i requisiti La sfida della lavorazione a 5 assi di fornire una reale tracciabilità dei dispositivi end-to-end:

Acquisizione granulare dei dati in ogni nodo di produzione

La base di tutto ciò è avere una registrazione regolare e sistematica degli oltre 32 punti dati cruciali in ogni fase del processo. In Medicale CNC a 5 assi produzione, i dispositivi sensore possono registrare direttamente codici di programma, ID strumento e risultati di misurazione in-process. Certificati dei materiali, numeri di lotto, rapporti di ispezione vengono collegati digitalmente insieme al lavoro. Di conseguenza, si forma un gemello digitale preciso della storia di produzione del pezzo, che apre la strada a una soluzione istantanea a qualsiasi richiesta di parametri di produzione.

Identificazione univoca e strutturazione dei dati per l'UDI

La conformità UDI si realizza assegnando un identificatore univoco permanente e facilmente condivisibile (conforme a GS1) a ogni singola unità del dispositivo. Questo UDI funziona come chiave principale nel nostro database, una chiave utilizzata per accedere a tutti i dati di processo granulari che sono stati collegati. Il formato dei record di qualità segue il modello Single Device Identification (SDI) , che è un modello che definisce l'organizzazione delle informazioni in base alla particolare versione del dispositivo, lotto di produzione e unità serializzata in modo da supportare la tracciabilità sia a livello di lotto che di unità.

Garantire l'immutabilità e la sicurezza dell'integrità dei dati

Critico Record di qualità della lavorazione a 5 assi vengono instradati attraverso un nodo blockchain autorizzato al fine di prevenire la perdita o la manomissione dei dati. Una traccia di controllo immutabile viene creata quando un hash crittografico dell'intero set di dati di ciascuna unità viene prodotto e archiviato nella catena. Ciò rivela immediatamente qualsiasi alterazione post-fatto e dimostra l'integrità del record oltre ogni dubbio, il che è utile per gli audit della FDA e le revisioni interne della qualità.

Questo documento descrive i nostri dati completi ar architettura. Affrontiamo le difficoltà del cliente nella preparazione di audit complessi e nella lenta indagine dei guasti fornendo un sistema in cui la tracciabilità del dispositivo è automatica, i dati sono a prova di manomissione e l'intera cronologia di qualsiasi parte può essere ottenuta in pochi minuti, facilitando così direttamente la gestione del rischio e i requisiti di conformità.

Perché scegliere LS Manufacturing come partner per la produzione di dispositivi medici?

Questo documento illustra come le soluzioni ingegneristiche di LS Manufacturing possono superare le sfide critiche legate alla produzione di dispositivi medici complessi che richiedono una rigorosa conformità normativa. Il nostro obiettivo principale è convertire le specifiche tecniche in hardware affidabile e conforme attraverso una produzione di precisione e completa garanzia di qualità . Le principali ragioni tecniche sono le seguenti:

Lavorazione meccanica di precisione di geometrie complesse biocompatibili

1. La sfida: produrre parti interamente monolitiche in titanio o PEEK con complicati canali interni o superfici sagomate.
2. La nostra soluzione: abbiamo impiegato soluzioni integrate Centri di lavoro a 5 assi insieme alla convalida CMM.
3. Strategia integrata a 5 assi: la contornatura simultanea elimina la necessità di riposizionare il pezzo e quindi le forme organiche diventano imperfette.
4. Ottimizzazione del percorso utensile: gli algoritmi distribuiscono uniformemente le forze di taglio sulle pareti sottili evitando così la distorsione armonica.
5. Metrologia in-process: il rilevamento in macchina aiuta a garantire che il rilascio dello sbloccaggio finale venga effettuato solo quando le dimensioni intermedie critiche sono sotto controllo.

Garanzia di qualità sistemica dal primo articolo al rilascio del lotto

• La sfida: essere in grado di mantenere sia la tracciabilità che il controllo statistico per un ambiente di produzione a basso volume e ad alto mix .
• La nostra soluzione: abbiamo creato un thread digitale a circuito chiuso che collega progettazione, esecuzione e verifica.
• Sistema Digital Traveller: la certificazione dei materiali, i registri delle macchine e i risultati delle ispezioni sono solo alcuni dei file che vengono incorporati nella cronologia digitale unica di un lotto di componenti.
• Controllo statistico del processo (SPC) per volumi ridotti: implementa carte di controllo a campo mobile progettate specificatamente per piccoli lotti e quindi in grado di rilevare la deriva del processo da dati molto limitati.
• Profondità di ispezione del primo articolo (FAI): i rapporti FAI aiutano i documenti tecnici ad andare oltre le liste di controllo analizzando la correlazione dimensionale per prevedere le prestazioni dell'assemblaggio.

Ingegneria per la conformità normativa globale fin dalla progettazione

1. La sfida: una progettazione proattiva del processo di produzione di dispositivi medici che soddisferà gli audit trail FDA 21 CFR Parte 820 e EU MDR.
2. La nostra soluzione: la conformità normativa diventa parte dei flussi di lavoro stessi del processo, non solo documentata in modo retrospettivo.
3. Protocolli per l'ambiente controllato: la nostra camera bianca ISO Classe 7 fornisce il monitoraggio delle particelle collegato ai registri dei lotti; le procedure di vestizione sono convalidate.
4. Pianificazione generale della convalida: la convalida del processo (IQ/OQ/PQ) si basa su principi basati sul rischio ( ISO 14971 ), limitando l'attenzione ai parametri critici.
5. Rigore del controllo delle modifiche: anche la sostituzione di una strumentazione attiva una valutazione dell'impatto documentata sul Device Master Record (DMR) che viene analizzata approfonditamente.

Forniamo il rigore ingegneristico necessario per prendere progetti complessi e trasformarli in prodotti realizzabili e conformi, rappresentando così il collegamento cruciale tra innovazione e consegna che funziona. La nostra capacità come a partner nella produzione di dispositivi medici è confermato dalla nostra esperienza nella produzione di dispositivi medici a 5 assi , dai sistemi di qualità integrati e da una strategia normativa lungimirante.

Domande frequenti

1. Qual è la dimensione minima ottenibile nella produzione di dispositivi medici?

La dimensione minima della caratteristica è 0,1 mm e il diametro minimo del foro è 0,3 mm , che soddisfano i requisiti di lavorazione di precisione per gli strumenti chirurgici minimamente invasivi.

2. Quali sono i requisiti di certificazione per il trattamento della superficie implantare?

Il trattamento superficiale deve essere sottoposto a test di biocompatibilità ISO 10993 per confermare che la citotossicità e la sensibilizzazione sono a un livello accettabile.

3. Come viene garantita la corrispondenza precisa tra l'impianto e la struttura anatomica del paziente?

Con la lavorazione a 5 assi basata sul reverse engineering dei dati CT del paziente, la precisione di corrispondenza è di 0,1-0,2 mm .

4. Quali documenti di qualità di produzione sono richiesti per la registrazione dei dispositivi medici?

È richiesto un set completo di documenti DHF e DMR, inclusa la convalida del processo e i record di qualità .

5. Come viene verificata la durata degli strumenti chirurgici?

La durabilità dello strumento è confermata mediante test di invecchiamento accelerato, quindi le prestazioni dopo ≥200 cicli di sterilizzazione sono a un livello standard.

6. Sostieni la produzione meccatronica di dispositivi medici attivi?

Vantiamo linee di produzione meccatroniche, quindi possiamo supportare anche la lavorazione integrata di alloggiamenti e strutture interne di dispositivi impiantabili.

7. Come viene implementata la gestione delle modifiche ai dispositivi medici?

Disponiamo di un rigoroso sistema di controllo delle modifiche, an d tutte le modifiche devono essere verificate ed eventuali modifiche devono essere segnalate anche agli organismi di regolamentazione.

8. Quali requisiti speciali devono essere soddisfatti per l'accesso al mercato internazionale?

Rispettiamo i requisiti normativi dei principali mercati come FDA QSR e EU MDR, facilitando così l'accesso al mercato globale.

Riepilogo

La produzione a 5 assi di dispositivi medici implica non solo il rispetto di requisiti tecnici di precisione molto rigorosi, ma anche il rigoroso rispetto degli standard normativi. Possiamo garantire la sicurezza, l'efficacia e l'affidabilità dei dispositivi medici avvalendoci di professionisti Tecnologia di lavorazione a 5 assi , un sistema di qualità completo e molta esperienza nel settore medico. Il sistema di produzione di dispositivi medici professionali di LS Manufacturing offre ai clienti soluzioni end-to-end complete dalla fase di progettazione e sviluppo alla produzione di massa.
