Servizio di piegatura tubi personalizzato: produttore di forme di tubi di precisione

Servizio di piegatura tubi personalizzato svolge un ruolo molto importante nei componenti dei sistemi fluidi, nelle strutture aerospaziali e nelle strutture di supporto medico. In tutti questi ambiti, gli ingegneri dei tubi devono affrontare sfide fatali legate alla deriva della precisione nella piegatura e al collasso delle pareti dei tubi . Questo perché la maggior parte dei fornitori di tubi, che non utilizzano la tecnologia di compensazione delle sollecitazioni, producono tubi che molto spesso si inceppano nelle linee di assemblaggio automatizzate a causa di errori di precisione, che sono in millimetri.

La causa principale di tutti i problemi risiede nel non considerare le variazioni di lotto dei materiali e la deformazione del tubo sotto stress. Ciò significa che tutti i parametri critici sono in un costante stato di disordine senza eseguire una simulazione. Questo problema è stato risolto da un sistema deterministico di piegatura dei tubi di LS Manufacturing . Questo sistema utilizza il controllo multiasse CNC e la compensazione in tempo reale insieme a un controllo DFM per garantire una tolleranza di 0,1 mm . Il primo passo verso la fornitura di tubi senza difetti prevede la padronanza della scienza degli archi e dell'interazione dei materiali. Il processo decisionale è il seguente.

Piegatura personalizzata dei tubi: guida rapida essenziale

Considerazione chiave	Approfondimento tecnico e produttivo
Piegatura senza mandrino e senza mandrino	Piegatura dei metalli è necessario per la curvatura a raggio stretto di tubi a parete sottile per evitare il collasso. La versione senza mandrino viene utilizzata per tubi con pareti più spesse o per raggi più ampi.
Precisione e ripetibilità della piegatura	Le piegatubi controllate da CNC forniscono un controllo preciso sull'angolo, sul piano e sul raggio di ciascuna curvatura.
Materiale e fattore di spessore della parete	Il materiale del tubo ( acciaio, alluminio, acciaio inossidabile ) e lo spessore della parete hanno caratteristiche individuali. Adattiamo gli strumenti e il processo per ciascuno.
Ottimizzazione degli strumenti e della configurazione	La scelta della matrice di piegatura è fondamentale per evitare grinze, appiattimento o assottigliamento del materiale del tubo durante la piegatura.
Il nostro processo di controllo qualità	Utilizziamo la scansione 3D o CMM per verificare tutte le relazioni spaziali rispetto a un disegno CAD per garantire che il tubo piegato soddisfi tutti i criteri richiesti.
Risultato: assemblaggio accurato	Beneficia di tubi perfettamente allineati con punti di montaggio, eliminando la necessità di regolazioni o forza durante il montaggio.
Risultato: integrità strutturale	Mantiene lo spessore della parete e la forma circolare in corrispondenza della curvatura, garantendo l'integrità strutturale applicazioni di piegatura di tubi .

Abbiamo risolto il problema di convertire il materiale di tubi diritti in parti piegate precise, complesse e precise che si adattano perfettamente al primo tentativo. Abbiamo esperienza nella selezione dei processi, nelle attrezzature e nell'ispezione per garantire parti di tubi accurate, ripetibili e non danneggiate. Ci impegniamo a fornirvi componenti affidabili e di alta qualità per le vostre applicazioni, dai sistemi fluidi ai telai strutturali.

Perché fidarsi di questa guida? Esperienza pratica da parte di esperti di produzione LS

Esistono molte risorse sulla piegatura personalizzata dei tubi , ma stai tranquillo, questa proviene dalla fucina, non da un libro di testo. La nostra officina è ogni giorno un banco di prova, lavorando con materiali ad alta resistenza e tolleranze critiche . Non ci affidiamo alla teoria; facciamo affidamento sull'esperienza pratica per garantire che una curvatura della linea del carburante non causi un guasto al volo o che una curvatura del tubo medico non comprometta la sicurezza del paziente. Ogni progetto, in conformità con Produzione additiva (AM) regole di progettazione, migliora ulteriormente la nostra esperienza su come i materiali si comportano in condizioni critiche.

Abbiamo imparato dall'esperienza, sia nel bene che nel male. Abbiamo imparato come prevenire il collasso dei muri e come affrontare le variazioni dei materiali. Questo è ciò che abbiamo imparato. Questo è ciò che condividiamo. Il nostro processo è costruito su fondamenta di sicurezza e controllo in conformità con Amministrazione per la sicurezza e la salute sul lavoro (OSHA) standard allineati. Abbiamo progettato l'affidabilità in ogni curva.

Quello che stai leggendo qui è quello che utilizziamo ogni giorno. Questo è ciò che abbiamo imparato da anni di esperienza nella piegatura di tubi per progetti critici nel settore aerospaziale, medico e dei semiconduttori . Il nostro obiettivo è rendere la nostra esperienza la vostra. Lavoriamo insieme per trasformare le specifiche complesse in realtà.

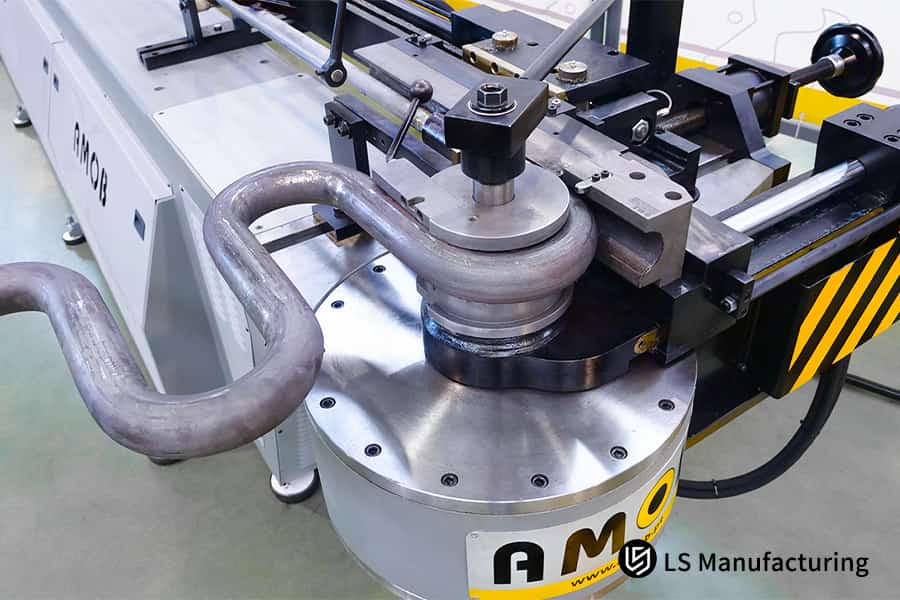

Figura 1: Una piegatrice CNC forma un tubo di acciaio inossidabile con un mandrino per parti di scarico automobilistiche di alta precisione.

Perché scegliere il servizio di piegatura tubi personalizzato con compensazione dell'angolo in tempo reale?

La chiave per ottenere la coerenza angolare in un servizio di piegatura di tubi personalizzato ad alta tolleranza si basa sul superamento del problema fondamentale del ritorno elastico del materiale. Il nostro sistema lo fa attraverso un approccio diretto che utilizza il rilevamento a infrarossi in tempo reale e la correzione CNC . La dichiarazione del valore chiave deriva dall'eliminazione dell'errore di assemblaggio cumulativo. Ecco i punti chiave di tale affermazione:

Circuito di feedback del sensore integrato

Il nostro processo di piegatura dei tubi utilizza anche sensori a infrarossi ad alta risoluzione che rilevano gli angoli di piegatura effettivi pochi microsecondi dopo il rilascio. Il calcolo della compensazione necessaria alla macchina avviene immediatamente come risultato di un confronto in tempo reale con un angolo target. Questo approccio riduce al minimo il ritorno elastico del materiale, un vantaggio chiave del nostro servizio di piegatura di precisione dei tubi .

Modellazione del comportamento dei materiali basata sui dati

Disponiamo di modelli specifici del materiale precaricati che calcolano la distribuzione delle sollecitazioni in base allo spessore della parete, alla composizione del materiale e alla precedente lavorazione a freddo . Nell'a piegatura tubi multiasse Nel processo di un tubo idraulico complesso, ad esempio, il sistema compensa in anticipo i diversi effetti del ritorno elastico sulle curve adiacenti. Questa azione compensativa garantisce che tutte le parti di un ciclo rientrino nella tolleranza richiesta di ±0,2° .

Produzione a ciclo chiuso per zero difetti

La precisione di ciascun ciclo di piegatura compensato influisce sui parametri di processo per le parti future. Per un piegatura del tubo con tolleranza ristretta progetto di una struttura strutturale, ciò ha significato che il millesimo pezzo è stato dimensionato con la stessa precisione del primo. L'autoottimizzazione del sistema si traduce nella minimizzazione della post-elaborazione e nella significativa riduzione dei costi di allestimento a valle, un vantaggio chiave del nostro servizio avanzato di piegatura dei tubi .

Garantire l’integrità strutturale sistemica

La validazione finale avviene durante il sottoassemblaggio. Componenti dal nostro esistente piegatura di tubi ad alto volume processo di produzione si incastrano perfettamente poiché la deviazione angolare viene sistematicamente eliminata alla fonte. È la sicurezza di ogni singolo componente che ci consente di garantire il sistema ingegnerizzato definitivo. Si passa quindi dal controllo di qualità al risultato garantito.

Questa documentazione illustra chiaramente il vantaggio metodologico che abbiamo nell'eliminare il ritorno elastico, il più grande ostacolo tecnico nel servizio di piegatura di precisione dei tubi . La nostra metodologia, basata sul controllo adattivo e sulla modellazione predittiva, è un risultato deterministico per il processo di produzione. In altre parole, il valore diretto per il cliente è la precisione garantita che elimina gli attriti nel processo di assemblaggio, stabilendo così uno standard per le prestazioni del sistema.

In che modo il servizio di piegatura di precisione dei tubi può eliminare le pieghe e le deformazioni delle pareti interne?

Ad esempio, rughe interne e deformazione della sezione trasversale durante curvatura del tubo a raggio stretto sono modalità di guasto chiave che incidono sulle caratteristiche del flusso e sull’integrità strutturale. In questo documento descriviamo il nostro approccio disciplinato alla risoluzione dei difetti di piegatura dei tubi, garantendo così prestazioni ottimali dei tubi in applicazioni mission-critical per l'idraulica e la medicina, tra gli altri. Il nostro approccio si basa sull’analisi predittiva e sul controllo in tempo reale:

Area di messa a fuoco	La nostra metodologia tecnica e risultati quantificabili
Analisi dei materiali e della geometria	Precalcoliamo il tasso di deformazione per varie leghe, ad esempio, acciaio inossidabile 304 rispetto a 6061-T6 , e i raggi di curvatura (CLR) per determinare il modello di distribuzione delle sollecitazioni prima del piegatura del tubo con mandrino inizia il processo.
Utensili e posizionamento del mandrino	Viene scelto un utensile con mandrino multisfere con passo calcolato con precisione e la sua posizione è controllata dinamicamente per offrire supporto interno continuo durante tutto il processo piegatura di tubi a parete sottile arco.
Controllo di processo e lubrificazione​	Un sistema di raffreddamento e lubrificazione interno ad alta pressione viene utilizzato in sincronia con il processo di piegatura dei tubi per ridurre l'attrito, che è un aspetto importante del nostro servizio di piegatura di precisione dei tubi .
Convalida e output​	Con questo sistema, una garanzia di ovalità ≤3% sulle curve dove è possibile ottenere CLR/Diametro < 1,5 , che è un aspetto importante del servizio di piegatura dei tubi .

Questo protocollo prende un problema di produzione comune e lo rende un risultato prevedibile. Utilizzando i principi della scienza dei materiali, la cinematica degli strumenti utilizzati nel processo di formatura e il supporto costante del processo di formatura, garantiamo che le pareti del tubo non collassino. Si tratta di un servizio di formatura di tubi di precisione che fornisce un prodotto idraulicamente efficiente con integrità della sezione trasversale garantita, eliminando qualsiasi rischio di prestazione per i nostri clienti in settori tecnicamente esigenti.

Quali fattori tecnici definiscono il servizio di piegatura dei tubi più conveniente per progetti ad alto volume?

Per progetti di volume elevato, l'efficienza dei costi in a servizio di piegatura tubi non è semplicemente una questione di costo unitario. Si tratta di un costo totale di proprietà che deve essere ottimizzato attraverso un approccio sistematico alla riduzione degli sprechi, all’utilizzo delle apparecchiature e all’eliminazione di passaggi senza valore aggiunto. Di seguito la descrizione della metodologia:

Integrazione di strumenti multistazione

• Metodo: utilizzo di speciali matrici combinate per il taglio, la svasatura e la piegatura in un ciclo macchina automatizzato.
• Risultato: si risparmia manodopera e tempi di inattività della macchina, riducendo notevolmente il tempo di ciclo complessivo e il costo della manodopera per pezzo in a processo di piegatura di tubi ad alto volume .

Ottimizzazione dei materiali tramite pianificazione del percorso

1. Metodo: Utilizzo di software avanzato per la simulazione di sequenze di piegatura per ridurre al minimo gli scarti.
2. Risultato: si ottiene una riduzione comprovata del 20% degli scarti di materie prime, che a sua volta riduce il costo del materiale per il servizio di piegatura dei tubi personalizzato .

Flusso di produzione automatizzato sincronizzato

• Metodo: Utilizzo di celle integrate con automazione e misurazione in-process .
• Risultato: si ottiene un flusso garantito con tempi di consegna più rapidi, il che a sua volta definisce un rapporto costo-efficiente servizio automatizzato di formatura tubi .

Questo processo si estende oltre il confronto dei prezzi fino all’ingegneria del valore. Aiutiamo a ridurre i costi aziendali attraverso l'integrazione, riducendo al minimo le materie prime e garantendo un flusso regolare di produzione. Il nostro processo di documentazione è trasparente e informativo e stabilisce un punto di riferimento per l'efficienza dei costi in una potenziale partnership per la produzione in serie.

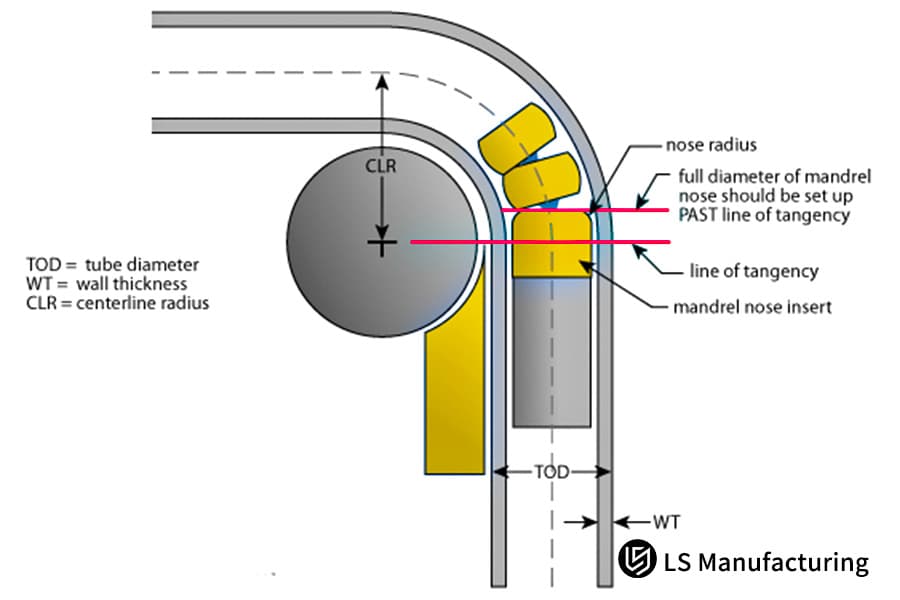

Figura 2: Questo diagramma descrive in dettaglio la piegatura del mandrino per tubi in acciaio inossidabile 304 nella fabbricazione di sistemi idraulici aerospaziali.

Perché un servizio specializzato di piegatura dei tubi è fondamentale per l'integrità del sistema di fluidi ad alta pressione?

L'affidabilità di un sistema di fluidi ad alta pressione dipende dalla durata a fatica delle curve all'interno di quel sistema. L'assottigliamento e le sollecitazioni incontrollate del materiale sono modalità di guasto critiche. Uno specializzato servizio di piegatura tubi mitiga i rischi legati a queste modalità di guasto attraverso controlli metallurgici che hanno un impatto diretto sull'affidabilità e sulla sicurezza del sistema. Il processo è il seguente:

Protocollo prescrittivo di trattamento termico post-formatura

Disponiamo di un protocollo di distensione che dipende dal tipo di materiale e dallo spessore della parete del tubo. Eseguiamo immediatamente questo protocollo di distensione dopo il ciclo di piegatura. Il protocollo di trattamento termico è un elemento cruciale del servizio di curvatura tubi . Il protocollo di trattamento termico riduce al minimo il picco di sollecitazione residua nella regione di curvatura del tubo. Il processo di cui sopra è una pietra angolare non negoziabile del servizio di piegatura tubi personalizzato fornito dall'azienda.

Controllo quantificato dell'assottigliamento delle pareti tramite NDT

Come parte del piegatura di tubi ad alta pressione Durante il processo vengono eseguiti controlli ultrasonici non distruttivi in ​​linea per monitorare l'assottigliamento della parete all'estradosso della curva. Ciò consente la correzione dinamica del processo per garantire che l'assottigliamento delle pareti sia attivamente controllato entro un limite rigoroso di ≤10% . Ciò non solo garantisce il mantenimento della pressione nominale del componente, ma lo fa anche in uno scenario reale invece che in un calcolo teorico.

Convalida del processo attraverso test distruttivi

Convalidiamo tutti i parametri associati al file processo di piegatura del tubo testando periodicamente il componente, utilizzando una combinazione di prove di scoppio e prove di fatica ciclica su una curva sacrificale. Ciò garantisce una validazione empirica della capacità del processo di formatura di precisione dei tubi di raggiungere il margine di sicurezza richiesto per un ciclo di lavoro specifico.

Design olistico per la compatibilità del sistema

Nostro piegatura critica dei tubi del sistema Il processo è stato compiuto un ulteriore passo avanti per includere punti di integrazione. Abbiamo ottimizzato la posizione della piega, la geometria e la preparazione delle estremità per garantire che non vi sia concentrazione di stress nei punti di saldatura. Ciò garantisce che la parte piegata non costituisca un punto debole del sistema. Si tratta di un approccio sistemico che prevede la previsione di un problema, in particolare per i sistemi caricati dinamicamente o con impulsi di pressione.

Questo protocollo delinea una filosofia di produzione basata sulla verifica in cui i fattori di sicurezza teorici vengono sostituiti con risultati verificati. Raggiungiamo questo obiettivo attraverso l'integrità delle condizioni metallurgiche del materiale, il controllo attivo della geometria e la verifica empirica delle prestazioni. Il nostro servizio di formatura di tubi di precisione produce componenti con fattori di sicurezza verificati, eliminando così i guasti e le relative conseguenze operative.

In che modo il servizio di formatura di tubi di precisione gestisce le sfide del ritorno elastico delle leghe esotiche?

Le leghe esotiche come il titanio presentano un notevole effetto di ritorno elastico. Inoltre, la precisione dimensionale è difficile da raggiungere, creando così la possibilità di formazione di microfessure. Nel seguente documento imparerai come gestiamo le caratteristiche intrinseche di materiale per la formazione dei tubi utilizzando un approccio deterministico. Questa è l'essenza del nostro servizio di formatura di tubi di precisione . La nostra soluzione si basa sull’adattabilità predittiva:

Sfida tecnica	La nostra soluzione ingegnerizzata e il risultato quantificato
Ritorno elastico imprevedibile	Nel programma CNC viene utilizzata una "libreria di parametri di sovracompensazione", sviluppata utilizzando dati SPC storici.
Formabilità a freddo limitata	Per materiali come Ti-6Al-4V , il riscaldamento a induzione localizzato viene utilizzato per aumentare la duttilità per una piegatura affidabile del tubo con tolleranza ristretta .
Controllo della deriva del processo	L'SPC in tempo reale consente al controllo del processo di mantenere la coerenza dell'angolo finale entro ±0,15° piegatura di tubi metallici di precisione .
Varianza materiale	I parametri sono ottimizzati rispetto alle proprietà certificate per ciascun lotto di materiale per garantire l'allineamento con il protocollo per la piegatura dei tubi impegnativa .

La stima viene sostituita con il controllo utilizzando questo quadro. La precisione nel primo passaggio e l'integrità del materiale sono garantite attraverso il controllo preventivo del ritorno elastico utilizzando dati empirici . Questo framework definisce il servizio per il servizio di piegatura tubi personalizzato , fornendo affidabilità affinché il fallimento non sia un'opzione per industrie come quella aerospaziale.

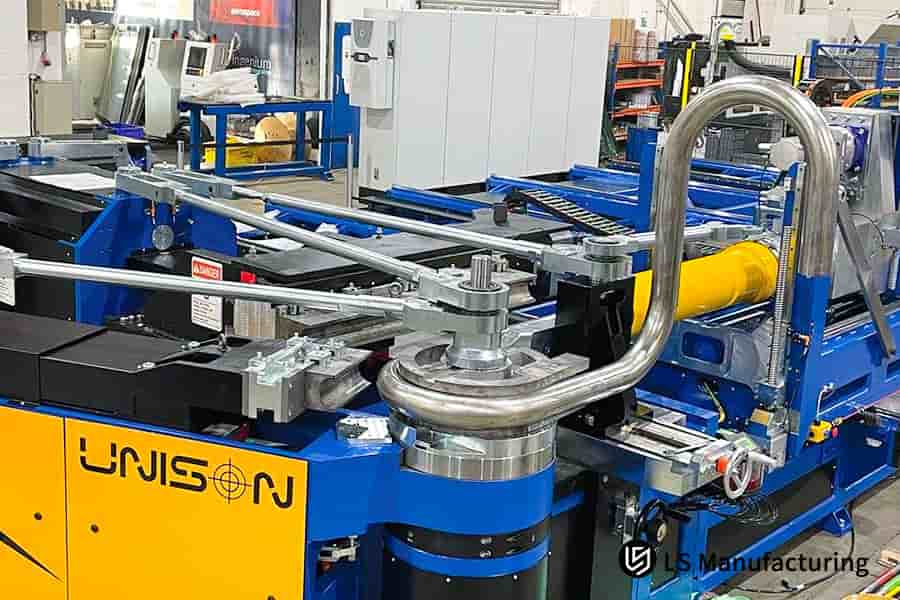

Figura 3: Piegatura di un tubo in acciaio inossidabile rivestito con una macchina CNC per parti di impianti idraulici o di fluidi industriali.

Caso di studio: Progetto di piegatura di tubi personalizzati con telaio in acciaio inossidabile per dispositivi medici di produzione LS

IL caso di studio quella che segue è una descrizione di come LS Manufacturing ha risolto il problema produttivo critico che deve affrontare un leader globale nel settore della robotica chirurgica. Il problema era critico: la realizzazione di un telaio strutturale di supporto in acciaio inossidabile 316L utilizzando le tradizionali tecniche di produzione non era possibile. Di seguito è riportata la descrizione del servizio di piegatura tubi personalizzato :

Sfida del cliente

Il cliente aveva bisogno di un braccio robotico multi-articolazione, il che significava che era necessario un telaio di supporto per le articolazioni. Il materiale per il telaio di supporto doveva essere acciaio inossidabile 316L con una tolleranza di posizione di ±0,15 mm nei punti di intersezione della curva. Il precedente piegatura di tubi ad alta precisione Il processo non dava i risultati desiderati per quanto riguarda il ritorno elastico, che causava il disallineamento dei giunti del braccio robotico, nonché microfessure sui raggi di curvatura dovute all'incrudimento. La percentuale di superamento dell'ispezione del primo articolo era solo del 65% .

Soluzione di produzione LS

Il nostro intervento è iniziato con un audit Design for Manufacturability (DFM). Il progetto è stato poi ripreso da una cella di piegatura multiasse completamente elettrica e servoassistita per la ripetibilità, un mandrino speciale con un rivestimento antigrippaggio proprietario per prevenire microfessurazioni e un pannello di controllo statistico del processo (SPC) per monitorare i fattori critici. Il decimo pezzo è stato completamente convalidato utilizzando la verifica tramite scansione laser 3D. Questo è il servizio di formatura di tubi di precisione protocollo.

Risultati e valore

Il risultato dell'implementazione della soluzione è stato che il tasso di accettazione del primo articolo è aumentato dal 65% al ​​99,8% . La precisione di posizionamento critica delle intersezioni delle pieghe è stata mantenuta sempre entro ±0,08 mm . Questo rientrava ampiamente nei limiti delle specifiche. Il valore per il cliente è stato il vantaggio significativo derivato dal risultato affidabile della piegatura del tubo, eliminando così la necessità di calibrazione post-piegatura. È stato inoltre realizzato un aumento del 28% nell'efficienza dell'assemblaggio. Come risultato diretto del servizio di piegatura tubi convalidato, il cliente ha scelto LS Manufacturing come unico fornitore globale per tutti i componenti del sistema tubolare.

Questo progetto è un esempio di come LS Manufacturing affronta complesse sfide ingegneristiche fornendo una soluzione che incorpora una tecnologia di processo avanzata e una rigorosa garanzia di qualità. Non ci siamo limitati a fornire un prodotto; abbiamo fornito una soluzione di processo garantita che ha risolto un collo di bottiglia critico nella produzione. La capacità di offrire un approccio deterministico soluzione di piegatura dei tubi per un'applicazione di dispositivi medici mission-critical dimostra la nostra profondità ingegneristica e ci posiziona come partner per le sfide più complesse dell'ingegneria di precisione.

Trasforma i telai dei tuoi robot chirurgici con un servizio di piegatura tubi personalizzato che garantisce una resa al primo passaggio del 99,8%.

Quali sono gli standard ingegneristici per la piegatura di tubi metallici ad alta precisione nelle applicazioni aerospaziali?

Per la piegatura dei tubi nel settore aerospaziale, la precisione non è un’opzione e la fiducia deve basarsi su dati verificabili. Questo documento descrive i rigorosi piegatura tubi aerospaziali standard tecnici che utilizziamo, che vanno ben oltre la certificazione di base e implicano un controllo attivo basato sui dati. Il nostro sistema garantisce che ogni componente sia completamente tracciabile e verificabile , rendendo così la qualità non una promessa ma una realtà:

Certificazione dei materiali e tracciabilità completa

• Metodo: Richiediamo rapporti completi sui test sui materiali (MTR) per tutto il materiale utilizzato, tracciando ogni lotto di materiale fino alle parti finite.
• Risultato: garantisce l'autenticità del materiale e parametri di processo ripetibili per una piegatura costante e precisa dei tubi metallici .

Controllo e documentazione dei processi digitali

1. Metodo: Ogni programma di piegatura si basa su un primo articolo qualificato con tutti i parametri bloccati nel nostro MES .
2. Risultato: garantisce l'esatta replica del processo per risultati coerenti con il servizio di piegatura dei tubi personalizzato .

Validazione dimensionale tramite metrologia 3D

• Metodo: il primo articolo e i pezzi di verifica vengono completamente scansionati al laser 3D sul CAD nominale .
• Risultato: verifica quantitativamente che tutte le dimensioni geometriche e le tolleranze siano soddisfatte per il nostro piegatura di tubi critici per il volo .

Integrazione e conformità del sistema di qualità

1. Metodo: le nostre operazioni sono condotte all'interno di un sistema di qualità IATF 16949 con molteplici audit e piani di controllo.
2. Risultato: infonde qualità in ogni fase del processo di piegatura dei tubi per i rigorosi standard aerospaziali piegatura complessa di tubi esigenze.

Questo quadro fornisce uno standard tecnico verificabile per ogni singolo ordine. Per garantire la conformità a questo quadro , aderiamo a una rigorosa tracciabilità dei materiali, al controllo elettronico di tutte le variabili di processo e alla verifica tramite metrologia 3D avanzata. Nel nostro servizio di piegatura tubi , forniamo dati verificabili e processi rigorosi richiesti dalle applicazioni aerospaziali. In quanto tali, siamo una società di ingegneria per la riduzione del rischio che rappresenta una componente fondamentale dell’integrità della vostra catena di fornitura.

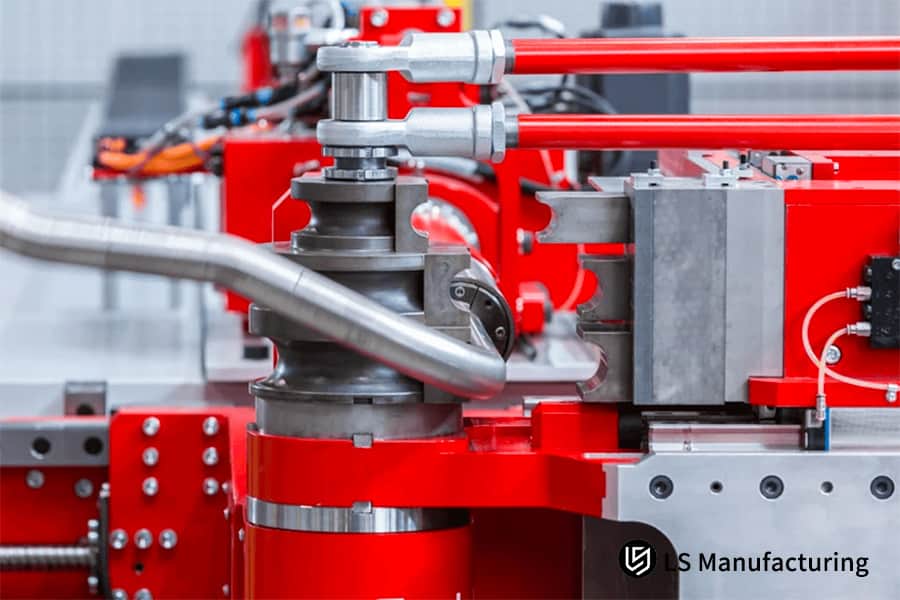

Figura 4: Una piegatrice idraulica curva un tubo in acciaio inossidabile per una linea di fluido personalizzata per automobili o macchinari.

Come valutare un fornitore di servizi di formatura tubi in base alle sue capacità di ingegneria DFM?

Scegliere un fornitore per a servizio di formatura tubi​ è una decisione ingegneristica critica che influisce su costi, qualità e tempi di consegna. Il vero valore di un fornitore non è definito dalle sue capacità produttive, ma dalla sua capacità di ingegnerizzare il progetto di producibilità (DFM) fin dall'inizio. Quella che segue è una guida sulle capacità critiche da cercare quando si sceglie un fornitore:

Simulazione e analisi pre-produzione

Il partner competente utilizzerà il software di simulazione della formatura basato su FEA per analizzare il progetto prima di mettere in servizio lo strumento. In un progetto complesso di piegatura di tubi , potenziali problemi quali assottigliamento delle pareti, ovalizzazione o ritorno elastico verranno previsti in base ai parametri di progettazione. Questo curvatura simulata del tubo l'analisi costituirà una base scientifica per le tue discussioni sulla progettazione, spostando l'attenzione dalla speculazione alla scienza.

Proposte proattive di ottimizzazione della progettazione

Oltre a evidenziare i potenziali problemi, un fornitore professionale offrirà anche suggerimenti quantificati per la riprogettazione. Ad esempio, in un servizio di piegatura di tubi , potremmo proporre una modifica di 5 mm nella lunghezza della tangente tra due curve per soddisfare le distanze standard degli utensili, evitando così costose attrezzature su misura. Questo approccio proattivo in un servizio di piegatura tubi personalizzato eviterà restrizioni sulla producibilità, riducendo così i costi e i tempi di produzione.

Record documentati di convalida del processo

Richiedere prova del processo di qualificazione della nuova parte. Cerca i rapporti di ispezione del primo articolo, le schede dei parametri di processo e la pianificazione del controllo statistico del processo. Un fornitore che fornisce a servizio di piegatura tubi di precisione dovrebbe disporre di un sistema ben strutturato e ad alta intensità di dati per la validazione di un componente, in modo che il processo di sviluppo del prototipo sia immediatamente applicabile a processi produttivi con rese elevate.

Comunicazione collaborativa e iterativa

Valutare il livello di impegno da parte del fornitore nella fase iniziale del processo di preventivo. Vengono poste domande rilevanti riguardo alla distinzione tra tolleranze funzionali e tolleranze disegnate? Un vero partner tecnico avvierà una discussione riguardo al progetto, spesso presentando diverse opzioni di raggio o strategie di piegatura per a prototipo di piegatura del tubo progetto per garantire che la strategia di produzione più efficiente venga convalidata prima di avviare una partnership completa.

Il processo di audit sposta i criteri di selezione di un partner commerciale da un semplice processo di preventivo alla valutazione di una partnership di ingegneria. Mitighiamo i rischi del progetto simulando il processo, ottimizzando in modo proattivo la progettazione per la produzione e convalidando il processo con dati reali. Un partner commerciale con piegatura di tubi ad alto mix funzionalità garantiscono la stabilità del progetto, la prevedibilità dei costi e una transizione graduale dalla progettazione alla produzione.

Domande frequenti

1. Quali sono il diametro massimo del tubo e lo spessore della parete che LS Manufacturing può gestire?

LS Manufacturing utilizza macchine CNC servoassistite completamente elettriche, in grado di gestire tubi per carichi pesanti da Φ3 mm a Φ150 mm di diametro e uno spessore di parete fino a 12 mm . I materiali utilizzati possono essere acciaio inossidabile, leghe di titanio, rame e altro.

2. Come si garantisce la coerenza angolare di ogni singolo tubo negli ordini di grandi volumi?

LS Manufacturing segue rigorosamente i controlli SPC. Un sistema di visione online a circuito chiuso viene utilizzato per apportare modifiche in tempo reale ai parametri di compensazione in modo che il valore CPK sia sempre superiore a 1,33 .

3. Supportate la prototipazione rapida per ordini di piccoli lotti?

Assolutamente. Disponiamo di uno speciale team di risposta rapida che sarà in grado di offrirti parti campione in soli 3-5 giorni lavorativi dalla conferma del disegno.

4. Quali formati di disegno sono necessari per la piegatura spaziale 3D complessa?

Preferiremmo disegni STEP o IGS con informazioni sui contorni 3D o disegni PDF con tabelle YBC/XYZ per le simulazioni di interferenza.

5. In che modo LS Manufacturing affronta il problema dell'assottigliamento delle pareti nel punto di piegatura?

Controlliamo con precisione la "pressione di sovralimentazione" per garantire il flusso del materiale verso il lato dell'arco esterno di un tubo, limitando così l'assottigliamento delle pareti a uno stretto margine di sicurezza del 10% .

6. I vostri servizi di piegatura di tubi metallici di precisione includono processi di formatura delle estremità (come svasatura o pressatura)?

Sì, il nostro servizi di piegatura di tubi metallici di precisione offrire una soluzione completa, che comprende taglio, svasatura, forgiatura, punzonatura e assemblaggio di saldatura TIG ad alta precisione .

7. Come garantite che l'integrità geometrica degli ordini di esportazione rimanga intatta durante il transito?

LS Manufacturing dispone di vassoi di posizionamento appositamente progettati che, in combinazione con un imballaggio interno ad alta resistenza e resistente agli urti, garantiscono che ogni componente del tubo di precisione che riceverete da noi abbia il 100% della sua precisione originale.

8. Quanto tempo è necessario in genere per ricevere un preventivo dettagliato che includa l'ottimizzazione DFM?

Una volta ricevute le specifiche tecniche complete, il nostro team senior sarà in grado di fornirti un preventivo dettagliato, inclusa una valutazione completa del processo, entro 4-24 ore .

Riepilogo

L'arte della formatura di tubi di precisione è un processo estremamente complesso che unisce scienza dei materiali, dinamica dei fluidi e compensazione elettronica. Noi di LS Manufacturing abbiamo affinato le nostre competenze per garantire che tutti gli aspetti della formatura di tubi di precisione siano curati, ottenendo parti eccezionali e una catena di fornitura affidabile attraverso l'ottimizzazione DFM, il controllo di precisione delle tolleranze e la gestione trasparente dei dati. Il nostro controllo a livello micrometrico sull'allungamento delle pareti dei tubi garantisce che la tua attrezzatura funzioni come una roccia in ambienti estremi.
