Servizi di piegatura tubi personalizzati: ottimizzazione della progettazione da parte di esperti per parti ad alta tolleranza

Servizi di piegatura tubi personalizzati si trovano ad affrontare requisiti di qualità impegnativi quando si realizzano parti con tolleranze elevate e dove la semplice conoscenza dei suggerimenti fondamentali per la progettazione della piegatura dei tubi diventa inadeguata. Sebbene i prototipi possano passare, la produzione di massa incontra problemi con deviazioni fino a ±0,1 mm , con conseguenti colli di bottiglia nella catena di montaggio. Questo perché il processo di progettazione non tiene conto delle caratteristiche di sollecitazione non lineare dei materiali e del loro allineamento delle venature, con conseguente fessurazione.

La soluzione a questo problema attraverso l'approccio deterministico di LS Manufacturing consiste nell'integrazione della “simulazione multifisica delle sollecitazioni” e della “compensazione laser 3D”. In particolare, spieghiamo perché l'ottimizzazione della progettazione per la curvatura dei tubi ci consentirà di raggiungere una resa al primo passaggio fino al 99,8% con pareti costanti anche quando il rapporto R/D è elevato.

Servizi di piegatura tubi personalizzati: guida rapida per l'ottimizzazione della progettazione

Considerazioni chiave sulla progettazione	Soluzione ingegneristica per la precisione
Determinazione del raggio di curvatura minimo	Il raggio di curvatura minimo sicuro viene calcolato in base a materiale per la piegatura dei metalli , spessore e lavorazione , in modo che non ci siano attorcigliamenti o collassi.
Sequenza di piegatura e gestione del piano	La sequenza di piegatura e il cambiamento dei piani sono determinati da noi per garantire che non vi sia alcuna collisione degli utensili e che l'intera forma del tubo rimanga intatta.
Requisiti di lunghezza dritta	Vengono prese in considerazione le lunghezze diritte tra le curve e le sezioni terminali per consentire il corretto bloccaggio, sigillatura e interfacce ai fini dell'assemblaggio.
La nostra simulazione e prototipazione CAD	La simulazione CAD completa del nostro processo di piegatura produce un campione di tubo per verificare eventuali problemi di spazio prima di iniziare la produzione completa .
Analisi dell'accumulo delle tolleranze	Le tolleranze risultanti da tutte le piegature e le lunghezze diritte vengono riviste per garantire che il prodotto finale corrisponda alle dimensioni di stampa .
Risultato: primo adattamento	Fornisce tubi piegati che si adattano perfettamente ai punti di installazione e ad altri componenti senza richiedere modifiche.
Risultato: flusso e funzionalità ottimizzati	Mantiene le proprietà di flusso all'interno del tubo per gas/liquido applicazioni di piegatura di tubi o requisiti di spazio, ove applicabile.

Forniamo soluzioni alle complessità di progettazione e produzione coinvolte piegatura dei metalli . Con la nostra conoscenza e comprensione della sequenza di piegatura, della selezione del raggio e delle considerazioni sulla tolleranza, i vostri progetti di tubi non saranno solo producibili ma anche efficaci. I nostri servizi garantiscono componenti precisi, ben adattati e affidabili, rendendo il processo di assemblaggio più semplice che mai. Niente più sviluppo di prototipi che richiede tempo; aspettatevi invece una qualità eccellente fin dal processo di produzione.

Perché fidarsi di questa guida? Esperienza pratica da parte di esperti di produzione LS

Esistono molte guide sulla piegatura dei tubi , ma perché dovresti scegliere proprio questa? Il nostro team ha esperienza diretta di lavoro in un ambiente difficile in cui abbiamo a che fare con metalli resistenti e tolleranze strette necessarie per componenti aerospaziali e medici . A differenza degli esperti accademici che scrivono sull’argomento, abbiamo esperienza pratica in materia che potrebbe risparmiarti grossi problemi.

Abbiamo trascorso oltre quindici anni a perfezionare le tecniche che garantiranno il vostro successo: i migliori strumenti per materiali specifici, la messa a punto di macchine per il corretto controllo del ritorno elastico e i metodi per garantire coerenza durante la produzione di massa. Tutto ciò che diciamo deriva dall'esperienza pratica e dai nostri errori duramente conquistati. Abbiamo sviluppato tecniche pienamente conformi alle migliori pratiche del settore, tenendo conto dell'esperienza maturata Produzione additiva (AM) tecniche utilizzate da aziende come Sistemi 3D .

Ciò significa che le nostre intuizioni sono state testate nelle condizioni più difficili possibili, inclusa la presenza di refrigerante e trucioli metallici e rigorose procedure di controllo qualità . Abbiamo già imparato a nostre spese come evitare gli errori più comuni e vogliamo insegnarti come fare le cose nel modo giusto.

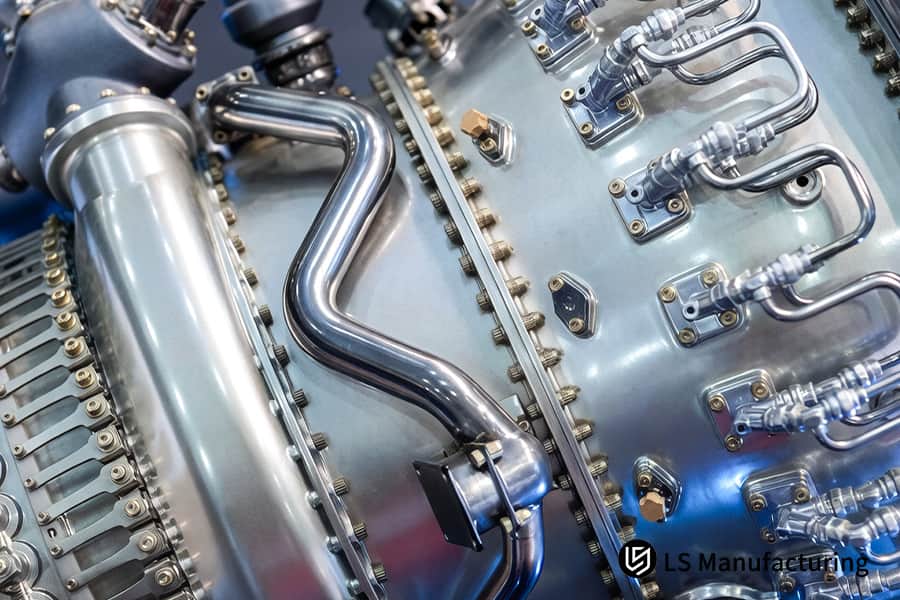

Figura 1: Formatura di un tubo complesso in lega di titanio per collettori di motori aerospaziali con ottimizzazione della progettazione effettuata da esperti.

Perché gli ingegneri dovrebbero dare priorità ai servizi personalizzati di piegatura dei tubi con la valutazione DFM integrata?

Incorporando Analisi DFM come parte del processo di quotazione è una decisione intelligente volta a mantenere basso il TCO. I vantaggi che offriamo eseguendo un'analisi DFM fin dall'inizio includono l'identificazione e l'eliminazione delle restrizioni di produzione con conseguente riduzione tangibile dei costi e produzione precisa dei componenti. Il nostro processo unico sposta l’onere dei costi sulla fase di progettazione come segue:

Ottimizzazione proattiva di materiali e attrezzature

La procedura che intraprendiamo prevede innanzitutto un'analisi simulata approfondita della produzione per l'ottimizzazione del progetto di piegatura dei tubi . Attraverso la valutazione delle operazioni di piegatura, delle posizioni dei morsetti e la scelta dei mandrini per ridurre le sollecitazioni e gli sprechi di materiale, creiamo una base efficace per la piegatura dei tubi con tolleranze strette . Le nostre simulazioni preliminari riducono solitamente lo spreco di materiale di circa il 15%.

Compensazione in tempo reale per la varianza del materiale

Una questione chiave in piegatura complessa di tubi nella qualità dei materiali provenienti da diversi lotti di produzione. Questo problema è stato risolto nelle nostre macchine utilizzando la misurazione della forza in tempo reale in grado di individuare immediatamente la differenza di durezza. Il processo di controllo del feedback apporterà quindi le modifiche necessarie ai parametri della curva per garantire che ciascuna curva rimanga entro ±0,2° di tolleranza angolare.

Garantire risultati di assemblaggio prevedibili

I risultati precisi ottenuti attraverso processi deterministici ci consentono di produrre parti pronte per l'assemblaggio. Poiché garantiamo tolleranze angolari e lineari precise, non sono necessari raccordi o rilavorazioni manuali durante la fase di assemblaggio. È importante per piegatura avanzata dei tubi operazioni, e il risultato è una comprovata riduzione del 30% dei tempi di assemblaggio.

Dalla prototipazione semplificata alla produzione

La natura integrata del nostro processo DFM ci consente di creare una transizione graduale dal prototipo al processo di produzione . Il programma di piegatura ottimizzato e testato utilizzato durante la prototipazione fungerà da ricetta collaudata per la produzione in serie. Ciò significa che il livello di qualità raggiunto con il primo articolo verrà mantenuto per tutti gli altri articoli prodotti.

La documentazione di cui sopra evidenzia una delle differenze principali tra ciò che offriamo e i servizi di piegatura tubi convenzionali . I servizi personalizzati di piegatura dei tubi incorporano cicli di simulazione e controllo del processo. Tutti i dettagli tecnici presentati sopra, che vanno dalla compensazione delle caratteristiche dei materiali all'ottimizzazione dei costi totali , creano uno spazio di soluzione determinato in cui qualsiasi incertezza può essere quantificata.

In che modo i servizi di piegatura di tubi di precisione possono eliminare il rischio di assottigliamento delle pareti nelle parti aerospaziali?

L'assottigliamento delle pareti lungo il raggio esterno della curvatura rappresenta una grave minaccia per la capacità di pressione e la resistenza alla fatica del tubo utilizzato negli aerei. Mentre servizi di piegatura tubi offrono prestazioni incerte, in particolare con curve a raggio stretto , la nostra tecnologia brevettata di controllo della pressione di sovralimentazione prende il controllo del flusso di materiale attraverso un meccanismo di assistenza assiale per garantire la conformità a standard elevati e un maggiore margine di sicurezza:

Principio fondamentale: assistenza assiale sincronizzata

1. Sfida:​ Stretching spontaneo sulla parte esterna della curva durante curvatura del tubo a raggio stretto .
2. Il nostro metodo:​ Coordinamento della pressione di sovralimentazione assiale applicata dallo spingitubo con la velocità di rotazione della matrice di piegatura.
3. Risultato:​ Applicazione di una forza di compressione predeterminata per superare lo stress da trazione ed evitare l'assottigliamento .

Implementazione tecnica e calibrazione

• Controllo del processo: controllo servoidraulico della forza di spinta del tubo in tempo reale a seconda dell'angolo di piegatura e delle proprietà del materiale .
• Profili specifici del materiale: definizione di profili di pressione distinti per materiali specifici (ad esempio tubi in titanio e tubi in acciaio inossidabile ).
• Convalida: il monitoraggio del processo garantisce che l'applicazione della forza corrisponda al flusso di materiale previsto.

Risultati quantificabili in condizioni estreme

1. Caso di prova:​ Piegatura di tubi per la produzione piegatura del tubo ad alta resistenza con un raggio di curvatura altamente aggressivo di R=1,5D .
2. Punto dati: I nostri servizi di piegatura di tubi di precisione raggiungono costantemente un tasso di assottigliamento delle pareti di circa il 9,2% , ben entro la finestra aerospaziale dell'8-12% .
3. Vantaggio:​ Creiamo un margine di sicurezza, il che significa che i componenti saranno in grado di sopravvivere a impulsi di pressione più elevati senza rompersi .

Integrazione nell'assicurazione della qualità

• Risultati prevedibili: la tecnica trasforma la variazione dello spessore della parete in un parametro controllabile.
• Per applicazioni critiche:​ I parametri controllabili sono obbligatori in piegatura tubi aerospaziali , così come in tutti gli altri tipi di piegatura di tubi ad alta pressione .
• Documentazione:​ Con ogni ordine i clienti ricevono un documento che attesta l'assottigliamento delle pareti secondo il modello simulato .

Di seguito troverai le informazioni sul processo effettivo che distingue i nostri servizi di piegatura dei metalli personalizzati . La soluzione a questo importante problema della scienza dei materiali ci consente di trasformare una potenziale minaccia chiave in un risultato controllabile. Questo livello di controllo rappresenta il fulcro della nostra attività: vi offriamo non solo la parte ma anche il suo parametro di prestazione.

Quali parametri definiscono la progettazione Expert della piegatura dei tubi per telai di dispositivi medici complessi?

Le parti del telaio dei dispositivi medici richiedono standard rigorosi di perfezione e accuratezza della superficie , poiché anche i più piccoli difetti potrebbero influenzare in modo significativo il funzionamento del dispositivo. Questo documento descrive le tecniche speciali utilizzate per la piegatura dei tubi ad alta tolleranza necessarie per soddisfare queste esigenze. Di seguito viene descritta una tecnica che garantisce una perfetta finitura superficiale e un'accurata geometria delle forme spaziali:

Categoria dei parametri	Attuazione e risultati
Integrità della finitura superficiale	Implementazione di mandrini in poliuretano brevettati e un sistema autolubrificante per evitare segni e graffi sull'utensile mantenendo la ruvidità della finitura superficiale originale ( Ra ≤ 0,4μm ).
Garanzia della geometria spaziale	Applicazione progettazione esperta della piegatura dei tubi principi di codifica che impediscono qualsiasi interferenza nelle parti multi-piega, garantendo così che tutte le caratteristiche rimangano all'interno dell'involucro 3D stabilito.
Validazione dimensionale	Utilizzo del processo automatico di scansione dei contorni CMM, che confronta ciascun componente con il suo gemello digitale e garantisce una tolleranza di precisione di posizionamento di ±0,15 mm.
Processo per frame complessi	I nostri servizi di piegatura tubi personalizzati per piegatura di tubi per uso medico​ integra questi parametri in un unico flusso di lavoro convalidato, dalla simulazione digitale alla parte finita.

Il risultato è una procedura standard per la piegatura di tubi complessi che richiede elevati standard di biocompatibilità e precisione. Rispondiamo ai problemi dei nostri clienti in termini di fornitura di parti con finitura superficiale sterile e assemblaggio al primo passaggio, immediatamente pronte all'uso, e lo facciamo utilizzando piegatura di tubi CNC di precisione tecnologia.

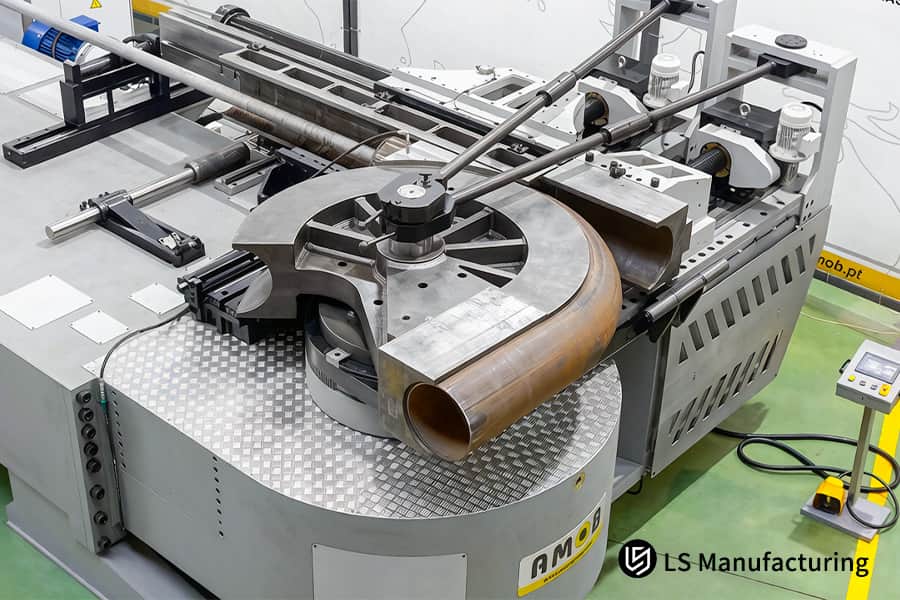

Figura 2: Una piegatrice a mandrino CNC curva con precisione tubi in acciaio inossidabile per linee idrauliche di macchinari pesanti.

Perché la piegatura dei metalli ad alta tolleranza è la chiave per l'affidabilità a lungo termine nei sistemi ad alta pressione?

L'affidabilità nei sistemi ad alta pressione implica qualcosa di più del semplice adattamento. L'ovalità è un esempio di deviazione dimensionale, che provoca turbolenze e aumenti di stress responsabili dell'avvio di cricche da fatica attraverso sollecitazioni ripetute. Una progettazione corretta deve quindi utilizzare processi di produzione che enfatizzino le buone condizioni del materiale e la geometria esatta a partire dalla prima piega:

Controllare la geometria per mitigare la fatica

L'obiettivo principale è mantenere la sezione trasversale circolare del tubo. Implementiamo a piegatura dei metalli ad alta tolleranza processo che controlla e corregge attivamente l'ovalità durante la formatura, garantendo che rimanga al di sotto del 5% . Questa geometria precisa riduce al minimo il flusso turbolento e previene l'aumento di sollecitazioni localizzate che sono la causa principale di guasti prematuri per fatica nelle linee idrauliche e pneumatiche .

Preservare l'integrità del materiale nelle leghe esotiche

Per i metalli difficili come il titanio e l'Hastelloy, le tecniche di piegatura convenzionali possono provocare microfratture. Il rimedio a questo è la nostra tecnica di piegatura di precisione dei metalli con ausilio termico. Il calore applicato nel processo riduce il carico di snervamento, consentendo quindi deformazioni senza alterare la struttura cristallina, prevenendo fratture microscopiche che causeranno in futuro cricche da fatica.

Convalida delle prestazioni attraverso test rigorosi

Il test delle prestazioni è il modo migliore per dimostrare il valore di un sistema. Le nostre tecniche sono comprovate da rigorosi test del ciclo di pressione. In importante piegatura di tubi ad alta pressione processi, abbiamo testato i componenti con 10.000 cicli senza guasti. Ciò dimostra l'affidabilità incorporata in ogni pezzo, che trascende semplicemente le specifiche stampate.

Un approccio olistico alla longevità del sistema

I nostri servizi personalizzati di piegatura dei metalli combinano tutti questi approcci in un'unica strategia coerente. Ogni curva non è solo un singolo passaggio, ma una parte essenziale per creare una durabilità duratura dell'intero sistema. Ogni decisione relativa alla scelta del materiale e alla valutazione pre-piega tramite verifica post-piega viene presa con l'obiettivo di massimizzare la longevità e salvaguardare la reputazione del marchio dell'utilizzatore finale.

Il testo seguente espone il nostro approccio ai sistemi di ingegneria per la durabilità. La soluzione al problema fondamentale della conversione dei metalli resistenti in parti durevoli risiede in una profonda comprensione dell’interazione tra geometria, materiali e controlli di processo. È proprio la nostra competenza in piegatura del tubo con tolleranza ristretta che consente di determinare le prestazioni di un sistema di fluidi in base alla sua progettazione piuttosto che alla sua fabbricazione.

In che modo la produzione LS gestisce la consistenza del ritorno elastico durante gli ordini di piegatura di tubi con tolleranza elevata?

Le incoerenze dimensionali causate da un ritorno elastico incoerente sono responsabili di problemi di assemblaggio e prestazioni in cicli di produzione elevati . Il solo approccio volto a compensare questo problema attraverso un angolo di piegatura costante non è sufficiente a causa delle fluttuazioni del carico di snervamento dei materiali utilizzati e delle condizioni ambientali. Il processo di LS Manufacturing consente di convertire il ritorno elastico in un parametro prevedibile , che aiuta a mantenere la coerenza durante tutta la produzione di massa dal pezzo numero uno al millesimo:

Sistema principale: SPC in tempo reale e feedback a circuito chiuso

1. La sfida: Variazioni del limite di snervamento tra lotti e all'interno di un singolo coil.
2. Il nostro metodo:​ Controllo continuo della forza di flessione del materiale in tempo reale e calcolo dell'esatto carico di snervamento di ciascuna sezione di tubo.
3. Risultato:​ Il sistema di feedback loop fornisce i dati necessari al controller CNC per la correzione automatica dell'angolo di sovrapiega e l'eliminazione della sua causa.

Integrazione proattiva della fase di progettazione

• Strategia fondamentale: la gestione del fenomeno del ritorno elastico inizia a livello digitale. La nostra ottimizzazione del design per piegatura del tubo utilizza l'analisi FE per ciascun materiale.
• Vantaggio:​ Il risultato di questa procedura ci dà la possibilità di determinare fin dall'inizio un metodo di attrezzamento e i parametri della macchina ottimali .

Compensazione dinamica dei fattori ambientali

1. Variabile del mondo reale: cambiamenti della temperatura ambiente che causano variazioni nell'elasticità del materiale ( modulo di elasticità ).
2. Il nostro processo:​ La nostra soluzione regola attivamente i parametri chiave per tenere conto della deriva della temperatura, una variabile molto importante durante la produzione servizi di piegatura di tubi di precisione in climi non controllati e lunghi cicli di produzione.

Risultato quantificabile nella produzione ad alto volume

• Risultato:​ Il processo proposto raggiunge il determinismo. Su 1.000 pezzi consecutivi prodotti, il primo e l'ultimo pezzo hanno dimensioni statisticamente identiche.
• Punto dati:​ La metrica Cpk delle piegature critiche è sempre >1,67 in tutte le parti, garantendo un "fossato di qualità" misurabile per i clienti OEM .

Questo flusso descrive un processo di produzione a ciclo chiuso, basato sui dati. L'incoerenza del problema del ritorno elastico viene risolta attraverso la misurazione attiva delle caratteristiche del materiale e dell'ambiente seguita da aggiustamenti correttivi in ​​tempo reale alle macchine. È il grado di controllo esercitato durante la piegatura complessa dei tubi e la piegatura dei tubi a raggio stretto che rende il piegatura del tubo ad alta tolleranza .

Figura 3: Piegatura di un tubo di alluminio 6061 a forma di U per la fabbricazione di telai di veicoli leggeri o aerospaziali.

Produzione LS: caso di studio di ottimizzazione della piegatura di tubi di precisione per bracci di supporto di robot chirurgici in acciaio inossidabile 316L di grado medico

Un'azienda globale di robot chirurgici ha riscontrato importanti problemi relativi all'assemblaggio e al processo sterile delle strutture di supporto del braccio robotico chirurgico multi-snodo. I servizi di piegatura tubi personalizzati non sono stati in grado di soddisfare i requisiti di alta precisione ripetibile e condizioni impeccabili della superficie interna. In questo caso di studio viene spiegato come Produzione LS La soluzione ingegneristica di ha avuto successo grazie a:

Sfida del cliente

Per i supporti dei giunti, realizzati in acciaio inox 316L , il cliente richiedeva una tolleranza dell'angolo di piega di ±0,5° . Ciò era dovuto al fatto che il ritorno elastico non era coerente, producendo angoli entro ±1,5° di tolleranza. Inoltre, le rughe interne alla parete rendevano impossibile la pulizia, mettendone a rischio la sterilità. Il tasso di accettazione iniziale del primo articolo era solo del 65% , causando notevoli ritardi nell'assemblaggio e mettendo a repentaglio la tempistica di lancio del prodotto per questo componenti per la curvatura dei tubi .

Soluzione di produzione LS

Il nostro intervento è iniziato con una profonda ottimizzazione della progettazione per la verifica della piegatura dei tubi . Abbiamo introdotto il nostro esclusivo sistema di piegatura del mandrino idraulico per un supporto interno ottimale e utilizzato un nostro algoritmo intelligente di compensazione elastica. Ma soprattutto, abbiamo utilizzato il metodo di trattamento termico di distensione sotto vuoto dopo la fase di piegatura. Inoltre, abbiamo eseguito tre cicli di simulazioni di formatura multifisica prima della produzione e abbiamo previsto il ritorno elastico con una deviazione senza precedenti del 3,5% rispetto al risultato reale, portando alle nostre prime pieghe di precisione procedura.

Risultati e valore

I componenti finali hanno raggiunto una tolleranza dell'angolo di piegatura di ±0,2° , superando le specifiche. La superficie interna era priva di rughe visibili, garantendo la completa pulibilità. Il tasso di accettazione del primo articolo ha raggiunto il 100% . Per il cliente, questa produzione affidabile in grandi volumi si è tradotta in una riduzione di 4 giorni per unità nei tempi di assemblaggio finale e nel consolidamento dell'intera catena di fornitura di componenti strutturali metallici con LS Manufacturing, sulla base di quanto dimostrato processo di piegatura dei tubi personalizzato innovazione​ e certezza esecutiva.

In questo scenario, un costoso collo di bottiglia del processo produttivo è stato trasformato in un vantaggio competitivo attraverso la precisione ingegneristica. LS Manufacturing​ supera le capacità di produzione di base utilizzando la simulazione del processo e strumenti unici per fornire più che semplici parti. Offre affidabilità garantita e assemblaggi pronti per l'integrazione nelle applicazioni di piegatura di tubi ad alta tolleranza più impegnative del settore dispositivo medico industria.

Hai difficoltà con la variazione di curvatura di ±1,5°? Progettiamo una soluzione che garantisca una tenuta di ±0,2°.

In che modo i servizi personalizzati di piegatura dei metalli possono ridurre il costo totale di assemblaggio delle custodie per dispositivi elettronici?

I processi standard per la realizzazione di involucri elettronici comportano la saldatura di singoli pezzi stampati, il che aggiunge costi, complicazioni e fattori variabili di controllo della qualità . Questo rapporto evidenzia gli aspetti economici alla base del "piegarsi sulla saldatura" e mostra come servizi di piegatura dei metalli personalizzati razionalizzare i componenti. L'obiettivo è quello di produrre planarità ed estetica eccellenti, riducendo al minimo il costo totale per unità di produzione:

Aspetto	Assemblaggio saldato tradizionale rispetto alla soluzione di piegatura integrata di LS Manufacturing
Processo e conteggio delle parti	Costruzione in più parti, che prevede 4 saldature , rispetto alla struttura monolitica, realizzata tramite piegatura complessa dei metalli .
Fattore di costo primario	Costi di manodopera elevati associati alle operazioni di fissaggio, saldatura e rettifica rispetto a costi di manodopera diretti inferiori dovuti al processo di formatura rapido.
Risultato tecnico	Distorsione dalla zona interessata dal calore (HAZ) che porta a una planarità incoerente rispetto all'assenza di HAZ con planarità garantita entro 0,1 mm/m assicurata tramite piegatura del metallo ad alta tolleranza .
Beneficio quantificabile	Aumento del costo delle singole parti e incoerenza della qualità rispetto a una riduzione del 22% del costo delle parti e una maggiore qualità estetica.

Da questa analisi, vediamo che esiste un modo per ridurre i costi attraverso la corretta progettazione della producibilità. I problemi di manodopera di assemblaggio, i problemi di deformazione delle saldature e la coerenza della qualità possono essere risolti progettando con parti monopezzo. Utilizzando i nostri principi esperti di progettazione della piegatura dei tubi e piegatura di precisione della lamiera rappresenta un vantaggio competitivo per gli OEM che desiderano ridurre i costi di produzione delle parti strutturali.

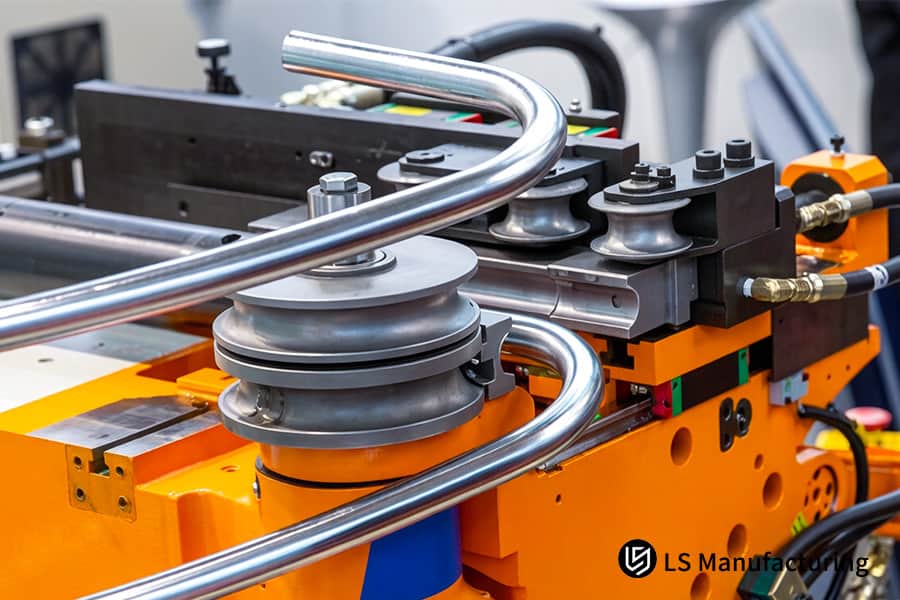

Figura 4: Piegatura di un tubo di scarico in acciaio inossidabile 304 con una macchina CNC per servizi di piegatura di tubi per autoveicoli.

Quali fattori dovresti valutare quando controlli un produttore di servizi di piegatura di tubi di precisione?

Selezionare il partner produttivo adeguato per fornire componenti critici non richiede solo le capacità apparenti di un'azienda, ma anche la valutazione della sua solidità tecnologica e della trasparenza dei processi. Un vero partner tecnico riduce al minimo i potenziali rischi legati al tuo progetto essendo certo dei suoi dati anziché fornire garanzie. Di seguito sono riportate alcune delle differenze principali tra un partner commerciale medio e un partner tecnico:

Tracciabilità e Certificazione dei Materiali

Inizia verificando il controllo della fonte del materiale. Un partner qualificato utilizza l'analisi spettroscopica per l'identificazione positiva del materiale (PMI) al momento del ricevimento. Ciò garantisce la conformità del grado di lega, un requisito fondamentale per piegatura di tubi mission-critical nelle industrie regolamentate. Elimina il rischio di insuccessi prestazionali o problemi di certificazione a valle dovuti a materiale non corretto.

Monitoraggio e conformità dei processi

Verificare il quadro di controllo del processo del produttore. Cerca un sistema allineato allo standard IATF 16949 con dashboard di controllo statistico del processo (SPC) in tempo reale che monitorano parametri chiave come l'angolo di piegatura e la pressione. Per piegatura di tubi ad alto volume , questo flusso di dati in tempo reale è essenziale, poiché dimostra un controllo proattivo sulle variazioni piuttosto che fare affidamento sull'ispezione finale per individuare i difetti.

Trasparenza e consegna dei dati di qualità

Ricevi rapporti di ispezione digitali di qualità e non solo un certificato. Il nostro partner fornisce report del primo articolo digitali al 100% con dati sovrapposti forniti dall'ispezione CMM sul modello 3D. Il grado di personalizzazione fornito dai nostri servizi di piegatura tubi personalizzati è inteso a fornire agli ingegneri l'opportunità di rivedere le dimensioni coinvolte e rendere il certificato di ispezione uno strumento di discussione ingegneristica.

Competenza tecnica e ingegneria collaborativa

Commentare la qualità del loro metodo di risoluzione dei problemi. I veri partner effettueranno revisioni DFM all'inizio del progetto. Il gruppo deve essere in grado di spiegare in che modo la fisica determina la scelta degli utensili per risolvere i problemi relativi ai servizi di piegatura dei tubi , incluso quale mandrino viene selezionato in base al rapporto D/t , dimostrando che basano i loro metodi di risoluzione dei problemi sull'ingegneria, non sull'intuizione.

Il nostro sistema di audit riorienta l’approvvigionamento dalle capacità verso il controllo. I nostri fornitori creano valore per noi esponendo la vostra catena di fornitura alla nostra processo di piegatura del tubo , che include la verifica delle leghe, l'SPC in tempo reale e le ispezioni dei prodotti digitalizzati. Il grado di controllo ottenuto dai servizi di piegatura di tubi di precisione trasforma l'approvvigionamento da appalto in collaborazione ingegneristica.

Domande frequenti

1. Qual è la gamma di diametri dei tubi che i servizi di piegatura di tubi di precisione di LS Manufacturing possono gestire?

Le macchine CNC in nostro possesso sono in grado di accogliere tubi con un diametro esterno compreso tra Φ3 mm e Φ150 mm , che comprende acciaio inossidabile, alluminio, titanio e rame con pareti di spessore fino a 12 mm .

2. Come si garantisce la coerenza angolare di ogni singolo tubo negli ordini di grandi volumi?

LS Manufacturing ha standard rigorosi riguardo all'uso dell'SPC. Il sistema di visione a circuito chiuso che utilizziamo ci consente di modificare i parametri di compensazione per garantire che il nostro rapporto CPK rimanga sempre superiore a 1,33 .

3. Supportate la prototipazione rapida per ordini di piccoli lotti?

Assolutamente. Esiste un team dedicato esclusivamente alla risposta rapida che ti fornirà il prototipo dopo 3-5 giorni dall'accettazione dei disegni.

4. Quali formati di disegno sono necessari per progetti complessi di piegatura spaziale 3D?

I disegni dovrebbero essere in formato STEP o IGS e i dati del contorno per la forma tridimensionale devono essere inclusi nei disegni. Entro 24 ore da quel momento in poi, il nostro team di ingegneri effettuerà un controllo delle interferenze sui disegni e offrirà suggerimenti per ottimizzare DFM.

5. In che modo LS Manufacturing affronta il problema dell'assottigliamento delle pareti nei punti di piega?

La pressione di sovralimentazione è meticolosamente controllata dal nostro team di ingegneri per garantire che il materiale venga guidato verso il raggio esterno della curva per evitare un eccessivo assottigliamento delle pareti oltre il margine di sicurezza del 10% .

6. I vostri servizi di piegatura di tubi di precisione includono processi di formatura delle estremità (come svasatura o pressatura)?

Sì, la nostra azienda offre un servizio completo, compreso taglio, piegatura, svasatura, forgiatura, punzonatura e accurato assemblaggio di saldatura TIG .

7. Come garantite che l'integrità geometrica degli ordini di esportazione rimanga intatta durante il transito?

LS Manufacturing utilizza vassoi di posizionamento appositamente progettati e un avvolgimento ad alta resistenza agli urti per preservare la forma geometrica originale di tutti i componenti dei tubi inviati.

8. Quanto tempo è generalmente necessario per ricevere un preventivo formale che includa suggerimenti per l'ottimizzazione del progetto?

Entro un periodo compreso tra 4 e 24 ore dopo aver inviato i requisiti tecnici completi, il nostro team di analisi dei costi ti fornirà un preventivo con una valutazione aggiuntiva della fattibilità del processo.

Riepilogo

Piegatura di tubi di precisione è una sfida sistemica complessa che integra scienza dei materiali e compensazione digitale. Presso LS Manufacturing integriamo una profonda esperienza ingegneristica in ogni fase di piegatura personalizzata. Forniamo componenti eccezionali e, attraverso l'ottimizzazione DFM, tolleranze strette e un ciclo di dati trasparente, costruiamo una base di catena di fornitura efficiente e priva di rischi . Il nostro controllo a livello micron delle pareti dei tubi garantisce che la vostra attrezzatura rimanga stabile in condizioni estreme.
