Service d'emboutissage du cuivre et du laiton : Défis et solutions pour les contacts électriques sur mesure

Le service d'emboutissage du cuivre et du laiton est une solution de formage de contacts électriques de précision, spécialement conçue pour les applications liées aux énergies nouvelles et aux réseaux intelligents. Il résout les problèmes d'emboutissage du cuivre et du laiton tels que les bavures, les fissures et les défauts de retour élastique. La tolérance de production stable atteint 0,005 mm, 99 % des microfissures sont éliminées et la résistance de contact est stable. Avec la révision de la norme de densité de courant pour les équipements haute tension des énergies nouvelles, l'emboutissage des contacts en cuivre C11000 et en laiton C26800 est sensible à la formation de défauts, ce qui affecte directement la qualité de la soudure et la stabilité électrique.

Les fabricants traditionnels de pièces embouties ne disposent pas des compétences nécessaires en analyse d'écoulement de matière, ce qui entraîne l'usure des bords, des problèmes d'homogénéité de production et, de surcroît, un risque d'emballement thermique lors de l'emboutissage à grande vitesse. Fort de ses 20 ans d'expérience dans les technologies d'emboutissage de précision, LS Manufacturing présente des procédés essentiels tels que l'optimisation des moules et la maîtrise des contraintes, afin d'aider les entreprises à éviter les problèmes liés à la production en série .

Aperçu rapide des technologies clés du service d'emboutissage de précision du cuivre et du laiton

Ce chapitre décrit les principaux paramètres techniques et les normes de mise en œuvre de l'emboutissage des contacts électriques en cuivre et en laiton, offrant ainsi au personnel technique et aux acheteurs une méthode rapide pour comprendre les points clés du processus et prévenir efficacement les défauts de production en série.

Points clés à retenir

• Les matrices d'emboutissage par contact à jeu unilatéral doivent être contrôlées à 6 % à 8 % de l'épaisseur du matériau si l'on veut éliminer à 99 % les bavures de cisaillement secondaires et que la face d'extrémité de contact reste plane.
• Lorsque le laiton C26800 est traité par pliage à 90°, les entreprises ont besoin d'un poinçon R0,5 associé à une technologie de compensation de micro-estampage pour annuler l'erreur de retour élastique résiduelle d'environ 3,5°.
• L'ensemble des installations de LS Manufacturing repose sur la vérification des systèmes SPC/CPK, ce qui permet d' obtenir des tolérances de production stables de 0,005 mm pour les contacts électriques et une norme de livraison zéro défaut.

Pourquoi faire confiance aux services d'emboutissage de métaux sur mesure de LS Manufacturing pour résoudre les problèmes liés aux connecteurs électriques ?

Le secret de la compétitivité dans le domaine de l'emboutissage de contacts électriques de précision réside dans l'expertise et l'utilisation de technologies standardisées pour résoudre efficacement le problème des défaillances dans la production en série de connecteurs , plutôt que d'utiliser des techniques de traitement généralisées.

Conformément aux normes industrielles, mon expérience de trois mois sur l'emboutissage de contacts en laiton par lots multiples a révélé que 90 % des problèmes de qualité étaient dus à un contrôle insuffisant de l'anisotropie du matériau . Notre équipe respecte scrupuleusement la norme IEC 60470 relative au formage des contacts électriques et effectue une simulation complète des contraintes dimensionnelles dès la conception du moule. Par ailleurs, notre atelier est certifié conforme à la norme IATF 16949:2021 relative au système de management de la qualité pour l'industrie automobile, et tous les paramètres de processus sont traçables.

Nous avons identifié le nœud du problème lors d'une application concrète : la plupart des fabricants de pièces embouties se concentrent uniquement sur la perfection des dimensions externes, sans se rendre compte que des contraintes résiduelles de l'ordre du micron peuvent engendrer des fissures de fatigue après une utilisation prolongée. Forts de 20 ans d'expérience, nous avons créé une bibliothèque de paramètres d'emboutissage pour le cuivre et le laiton, capable de s'adapter à des matières premières de dureté variable, voire à des lots différents. Cette bibliothèque élimine totalement les problèmes de dérive entre lots et garantit que toutes les valeurs de résistance de contact des produits sont inférieures à 0,2 mΩ.

Après de nombreuses années de développement du segment des services d'emboutissage de précision sur mesure des métaux, nous avons démontré notre capacité technique grâce à des données mesurées, des systèmes de conformité et des études de cas réussies , répondant pleinement aux exigences rigoureuses de production de masse des connecteurs électriques haut de gamme.

Souhaitez-vous vérifier rapidement la compatibilité du procédé ? Nous vous invitons à télécharger gratuitement notre livre blanc spécialisé sur le procédé d’estampage afin de bien comprendre les exigences de contrôle qualité en production de masse des contacts électriques haut de gamme.

Pourquoi choisir le marquage à chaud en cuivre sur mesure pour les contacts électriques ?

Dans le cas des contacts électriques en cuivre estampé , les services professionnels d'estampage du cuivre devraient être le premier choix, car seuls eux peuvent garantir que la résistance de contact des contacts électriques haute tension et haute fréquence soit inférieure à 0,2 mΩ ainsi que l'élévation de température inférieure à 30 °C même après des charges de courant prolongées.

Comparaison des principales technologies de traitement des contacts électriques

L'emboutissage de précision est la méthode essentielle à la production en série de contacts électriques haut de gamme. Les différences entre les diverses technologies de traitement sont considérables en termes de précision, de coût et de stabilité de la production en série, ce qui les rend adaptées à des applications spécifiques. Vous trouverez ci-dessous un tableau comparatif des principales dimensions.

Avantages du matériau et du procédé de base de l'estampage personnalisé

La haute conductivité du cuivre est essentielle à la performance des contacts électriques de haute qualité. LS Manufacturing utilise pour ses produits du cuivre rouge C11000 à haute conductivité, d'une pureté d'au moins 99,90 %, provenant d'une marque reconnue pour ses qualités intrinsèques. Ce choix, fondé sur des principes de science des matériaux, est l'une des principales raisons de la très faible résistance électrique de leurs produits. Les normes de pureté des matières premières pour la production industrielle d'emboutissage métallique sont si strictes que nombre d'entre elles sont éliminées dès le premier contrôle.

1. Plus de précision : Avec une capacité de production de 300 pièces par minute pour notre service d’emboutissage de métaux sur mesure, les matrices de précision permettent d’augmenter de plus de 70 % la proportion de bandes brillantes découpées dans le matériau. Ainsi, les variations de résistance dues aux irrégularités de surface sont efficacement éliminées.
2. Stabilité accrue : La technologie d’emboutissage haute fréquence à matrice progressive est idéale pour éliminer complètement les problèmes de dérive de lot. Elle réduit même le risque de casse et de défaillance à un point tel qu’elle convient parfaitement aux pièces critiques telles que les bornes de charge rapide haute tension pour automobiles et les têtes de disjoncteurs.
3. Excellent rapport coût-efficacité : la production par emboutissage à grande échelle est beaucoup plus rentable en termes de coûts unitaires que l’usinage CNC. C’est donc un excellent moyen pour les acheteurs de trouver des solutions de production de masse abordables.

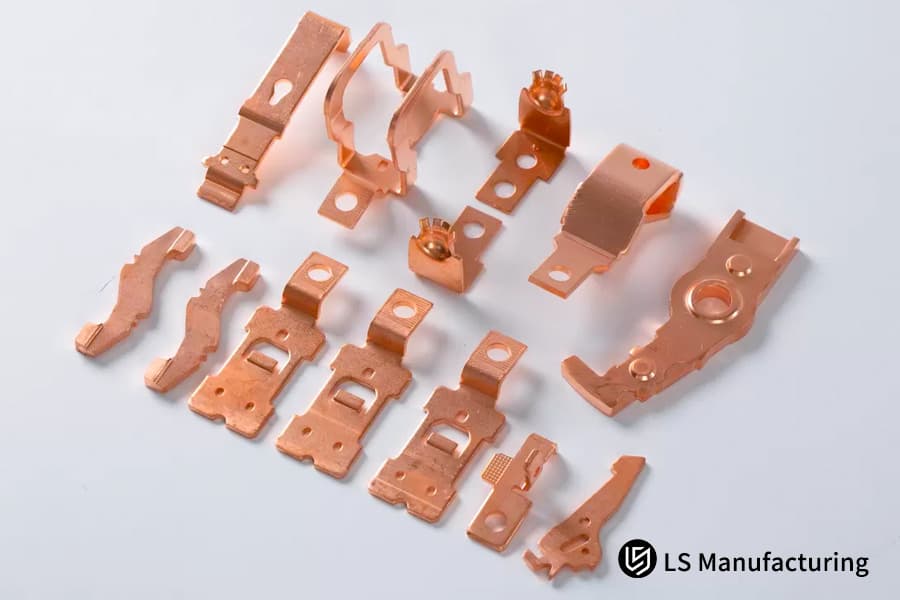

Figure 1 : Diverses pièces de contact électrique en cuivre estampées sur mesure de formes différentes.

Comment résoudre le problème des bavures sur les bords lors de l'emboutissage de précision du cuivre ?

La clé pour maintenir la hauteur de bavure après l'estampage et le cisaillement du cuivre à haute conductivité à moins de 0,01 mm réside dans la conception du jeu unilatéral de la matrice et l'adéquation de la vitesse de lubrification de l'estampage, qui constituent des normes de processus fondamentales pour le service d'estampage de métaux de précision.

Principales causes de la formation de bavures de cuivre

La ductilité du cuivre influe directement sur la qualité du processus d'emboutissage . Le cuivre C10200 présente la plus grande ductilité et s'écrouit facilement . Cependant, si de la colle adhère au poinçon lors de l'emboutissage à grande vitesse de ce cuivre, des bavures dures supérieures à 0,05 mm peuvent se former. Ces bavures peuvent engendrer une rugosité de surface du revêtement électrolytique et des défauts de flux localisés, compromettant ainsi la sécurité des contacts électriques . Un emboutissage fiable permet de prévenir les défauts de fabrication.

Solution unique de réglage du processus d'ébavurage

Après avoir travaillé sur des projets d'emboutissage de bornes haute tension, nous avons constaté qu'un rapport de paramètres approprié permet d'éliminer complètement le problème des bavures :

Cette solution permet un contrôle précis des bavures de contact à 0,01 mm près, répondant ainsi aux exigences d'absence de bavures pour l'emboutissage de contacts électriques sur mesure destinés à l'automobile. Pour obtenir le tableau complet des paramètres de processus, vous pouvez bénéficier gratuitement d'une solution d'ébavurage personnalisée.

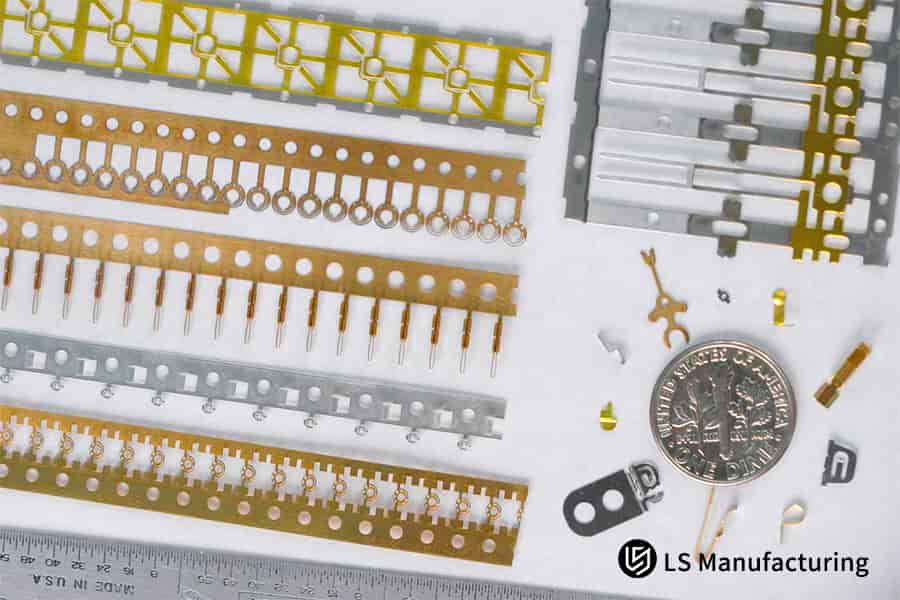

Figure 2 : Contacts en cuivre estampés avec précision et débris d'usinage sur une surface.

Quelles sont les meilleures solutions pour contrôler le retour élastique lors de l'emboutissage du laiton ?

La solution sous-jacente au problème de la flexion et du rebond excessifs des contacts électriques en laiton consiste à utiliser des moules de compensation de sur-flexion et une finition de pression micrométrique fine au point mort bas, le noyau assurant un contrôle précis du retour élastique lors de l'emboutissage du laiton.

Principal point d'imprécision du retour élastique du laiton

La variabilité de la dureté du laiton est un facteur important pour la précision du pliage . Les laitons de type C26800 et C2600 sont connus pour leur fort écrouissage, ce qui entraîne des variations importantes de l'angle de retour élastique, souvent compris entre 2,5° et 4,5° après pliage. Ces variations de dureté (HV95-115) d'un lot à l'autre peuvent fortement affecter la coaxialité et l'étanchéité d'un assemblage de contact. Seul un usinage par estampage fiable permet de compenser ces différences de précision entre les lots.

Technologie de contrôle du retour élastique au niveau du micron

• Compensation intelligente de sur-flexion : La matrice est dotée d'un bloc de rétroaction du module d'élasticité intégré, ce qui lui permet de prérégler une compensation de sur-flexion de 3,8° pour compenser le retour élastique naturel du matériau.
• Réglage final de précision : une station de nervures de pression est prévue dans la matrice progressive pour délivrer la force de correction unitaire de 150 MPa qui brisera la structure cristalline désordonnée et, en même temps, éliminera les contraintes résiduelles dans le matériau.
• Sélection des paramètres standard : Le fait d'avoir un rayon de courbure égal à l'épaisseur du matériau et à la limite d'élasticité permet de contrôler de manière stable la tolérance angulaire d'un pli à 90° à 0,5° près.

Quelles solutions de serrage pour le laiton permettent d'éviter les microfissures sous flexion aiguë ?

Pour éviter la microfissuration des contacts en laiton à haute dureté dans les coudes aigus inférieurs à 1,0T, il est nécessaire de normaliser strictement la disposition des angles de texture et de procéder à un formage progressif , qui sont les technologies clés des solutions d'emboutissage fiables pour le laiton.

Causes principales de la microfissuration

Un mauvais alignement du fil du laiton entraîne des fissures le long des plis. La plupart des fabricants négligent souvent l'orientation du fil lors du laminage. Un mauvais alignement de la ligne de pliage avec la direction d'allongement du fil provoque l'apparition de microfissures (de 20 à 40 µm environ). À terme, les vibrations induites par la laminage entraînent une rupture par fatigue, réduisant considérablement la durée de vie du produit. L' emboutissage à grande vitesse nécessite un processus de formage spécifique pour prévenir l'apparition de fissures.

Normes de formage par estampage sans fissure

Notre expérience pratique dans le cadre d'un projet de production en série de contacts en bronze phosphoreux nous a appris qu'une norme de formage dédiée permet d'éliminer complètement les défauts de fissures :

1. Normalisation de la conception de l'agencement : Il est impératif que la ligne de pliage de la pièce conserve un angle de 45 ou 90 degrés avec la direction du grain du matériau afin d'éviter les zones de concentration de contraintes.
2. Procédé de formage progressif : En adoptant un procédé de formage étape par étape de pré-cintrage R1.2 + cintrage de précision R0.5 , cette méthode empêche la déchirure du réseau cristallin du matériau lors d'un seul cintrage à haute intensité.
3. Adaptation précise des paramètres : grâce à l’utilisation de diagrammes de limites de formage pour ajuster les paramètres, un formage sans fissure est obtenu dans la zone de pliage tout en conservant la dureté élevée du matériau (HV120+), ce qui garantit de manière constante la qualité des produits estampés avec précision.

Cette technologie garantit la résistance à la fatigue des composants électriques estampés sur mesure , les rendant adaptés même aux environnements d'exploitation industriels difficiles.

Pourquoi les filières progressives multistations en ligne sont-elles essentielles pour la régularité ?

La seule façon de garantir des tolérances très serrées de 0,005 mm sur des centaines de milliers de contacts est d'utiliser des matrices progressives multi-stations de haute précision intégrées et des capteurs à bande infrarouge , qui déterminent directement la constance de la qualité des contacts électriques en cuivre estampés produits en série.

Principaux inconvénients de la production en série par matrice à poste unique

Les matrices à poste unique introduisent une accumulation d'erreurs. Le serrage répété de ces matrices entraîne des erreurs de positionnement cumulatives, principale cause de dérive dimensionnelle et d'hétérogénéité de la qualité des contacts de précision , les empêchant ainsi de répondre aux exigences de la production en série. Un prototypage fiable par emboutissage métallique est indispensable à la production en série de différents types de contacts de précision.

Système d'assurance qualité des matrices progressives multi-stations

Notre ligne de machines répond strictement aux exigences de la norme SAE J1940:2020 relative à la production en série d'emboutissage de précision , et grâce à d'excellents avantages en matière de configuration de base, garantissant ainsi la stabilité de la production d'emboutissage de précision :

• Agencement intégré multi-stations : Regroupant 18 stations de formage, l'ensemble du processus d'alimentation, de poinçonnage, de pliage et de découpe est réalisé en une seule étape, évitant ainsi les erreurs de serrage multiples.
• Mécanisme de positionnement supérieur : le servo-alimentateur offre une précision de déplacement de 0,002 mm, combinée à un double verrouillage de position par une goupille de guidage latérale intégrée au moule .
• Contrôle en ligne continu : le système de vision CCD enregistre 100 % des tolérances géométriques. Une compensation est automatiquement effectuée ou la machine est arrêtée si trois pièces successives dépassent la limite , garantissant ainsi un contrôle qualité absolu.

Ce système d'emboutissage de précision garantit une précision absolue pour des millions de produits . Pour une solution de production en série fiable, soumettez vos plans afin d'obtenir un devis personnalisé.

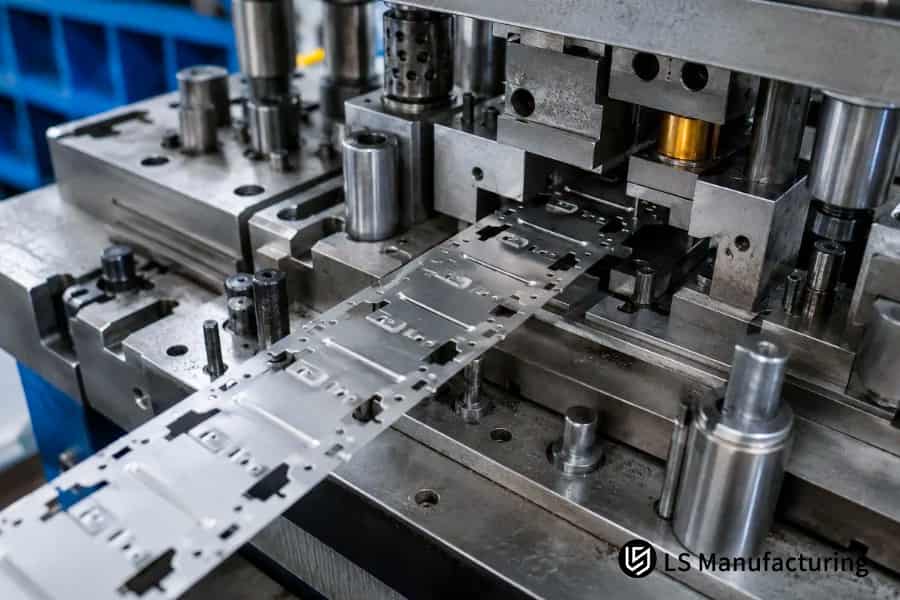

Figure 3 : Une machine d'emboutissage progressif pressant une bande métallique avec plusieurs poinçons.

Comment le marquage personnalisé des contacts électriques peut-il prévenir l'usure rapide des outils ?

L'approche prévue par le secteur pour contrer le problème de l'adhérence du cuivre pur et de l'usure importante des arêtes de coupe lors de l'emboutissage à grande vitesse consiste à utiliser de l'acier rapide en poudre avec des inserts en acier au tungstène ultrafins, ce qui garantira la stabilité de la production en série d'emboutissage de contacts électriques personnalisés du point de vue du matériau du moule.

Raison fondamentale de l'usure des moisissures

Le soudage à froid du cuivre provoque l'usure des outils. La ductilité très élevée du cuivre pur favorise l'adhérence de la brasure froide, ce qui peut entraîner un décollement des bords des poinçons et un affaissement des joints, causant ainsi des dérives dimensionnelles dans les lots de production . Les arrêts fréquents pour la réparation des moules engendrent non seulement des retards de livraison importants, mais aussi une augmentation des coûts.

Renforcement de la résistance à l'usure des moules

1. Remplacement des matériaux haut de gamme : l'acier rapide en poudre ASP-23 (HRC62-64) et l'acier au tungstène ultrafin KG7 sont utilisés pour améliorer la dureté du métal de base au lieu de l'acier Cr12MoV traditionnel.
2. Amélioration par nano-revêtement : Les films de nitrure de carbone et de titane peuvent être 10 à 20 fois plus durs que les aciers ordinaires et présentent un frottement extrêmement faible avec la pièce en contact. Un revêtement de carbone amorphe DLC de 2,0 µm d’épaisseur abaisse le coefficient de frottement de surface en dessous de 0,1 , ce qui empêche l’adhérence du cuivre et prolonge efficacement la durée de vie du moule.
3. Renouvellement du cycle de réparation des moules : le nombre d’opérations d’emboutissage réalisées lors d’une réparation de moule passe de 50 000 à 350 000. Cette évolution a un impact significatif sur les temps d’arrêt et les coûts de production, qu’elle réduit considérablement.

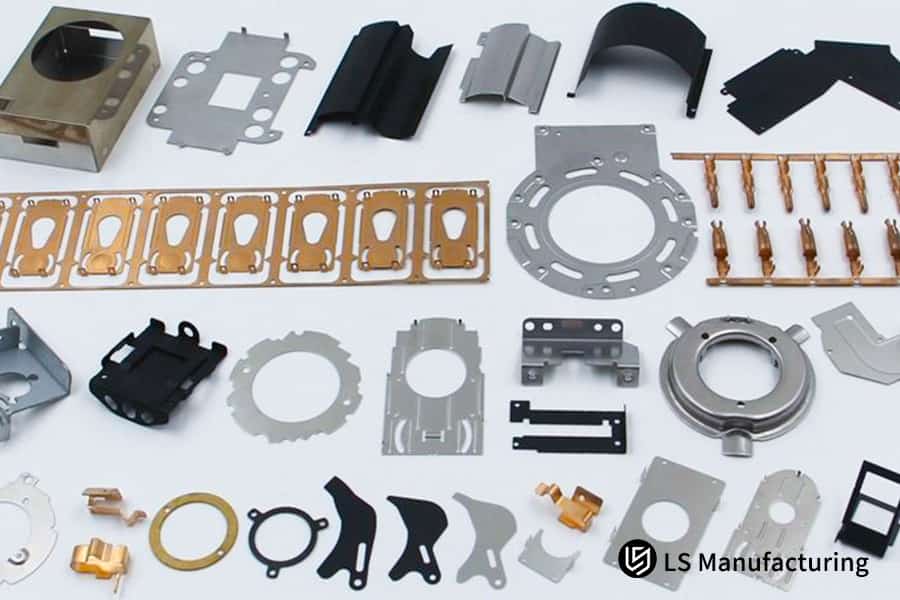

Figure 4 : Un assortiment de composants en laiton estampés pour contacts électriques sur fond blanc.

Votre service d'emboutissage de métaux sur mesure garantit-il l'absence de délamination du placage ?

La méthode technique permettant d'éliminer les cloques et le décollement de la couche électrolytique sur la surface des contacts électriques après estampage consiste en un dégraissage minutieux et un contrôle précis de la sous-couche de nickel à l'échelle nanométrique. Ainsi, on obtient une protection optimale contre les défauts de surface lors de vos opérations d'estampage de métaux sur mesure .

Problème principal du délaminage du placage

La contamination par des résidus d'huile nuit à la qualité du revêtement. Les hydrocarbures d'huile de lubrification résiduelle issus de l'emboutissage peuvent se loger dans les zones inaccessibles des pièces pliées et provoquer des cloques, un décollement et une oxydation du revêtement lors du soudage à haute température, entraînant une défaillance totale. Sans traitement de surface approprié, le produit embouti ne peut être conforme aux normes.

Technologie de protection par plaquage complète grâce à un processus

• Dégraissage et nettoyage approfondis : ceci est réalisé à l’aide d’un nettoyage ultrasonique en cinq étapes à l’eau ultrapure de 18 mégohms, garantissant l’élimination à 100 % des résidus d’huile microscopiques et assurant ainsi la stabilité des processus de galvanoplastie ultérieurs.
• Placage de sous-couche régulier : Il est nécessaire d'appliquer une sous-couche de sulfamate de nickel d'une épaisseur de 2,5 à 3,5 μm qui servira de base stable pour le plaquage de surface en argent et en étain.
• Contrôle précis de l'épaisseur : à l'aide de jauges d'épaisseur XRF, un contrôle complet par échantillonnage ponctuel est effectué pour s'assurer que les produits finis réussiront un test de brouillard salin neutre de 24 heures, qui est l'exigence de protection contre la corrosion des connecteurs haut de gamme.

Comment une évaluation DFM prématurée peut-elle réduire les prix des devis d'emboutissage personnalisé ?

L'intégration de mesures de fabricabilité avancée (DFM) dès la conception du prototype permet aux équipes de R&D d'éliminer environ 92 % des défauts potentiels de moulage par injection, et ce, dès l'ouverture du moule. Elles peuvent également constater une réduction directe de 30 % des coûts d'amortissement liés à la production en série , et ainsi maîtriser efficacement le coût de production des composants électriques emboutis sur mesure.

Inconvénients liés au coût des modes de traitement traditionnels

Le recours à une production à l'aveugle, basée sur des essais préalables, fait exploser les coûts. Les fabricants de pièces embouties classiques suivent scrupuleusement les plans pour l'échantillonnage, ignorant les contraintes de formage et les pertes de matière. Lors de la production en série, les réparations fréquentes des moules entraînent une flambée des coûts unitaires et des délais de livraison rallongés. L'optimisation économique de l'emboutissage des métaux permet de maîtriser les coûts de production en série dès le départ.

Principes fondamentaux de l'optimisation de la préproduction DFM

La seule méthode de calcul des coûts : Coût unitaire de production en série par estampage = Coût d'amortissement de la matrice / Capacité totale + Coût des pertes de matière + Coût de traitement. Une préproduction bien conçue peut s'avérer très efficace pour réduire diverses dépenses.

1. Prévision par simulation des défauts : En une journée maximum, la simulation CAE 3D d’AutoFORM permet de détecter divers problèmes tels que le retour élastique et un taux d’amincissement excessif , minimisant ainsi les risques liés à la production en série.
2. Amélioration de l'efficacité dans l'utilisation des matériaux : La réduction de l'espacement des échantillons de 3,0 mm à 1,8 mm permet une réduction substantielle de la quantité de rebuts.
3. Réduction des coûts liés aux essais de moulage : En limitant les essais de moulage au minimum 2 (ou moins), les échantillons sont livrés rapidement sous 14 jours, même certifiés, et le coût d'amortissement de la matrice est réduit.

L'optimisation DFM en amont de la production permet aux solutions d'emboutissage du laiton d'offrir des avantages en termes de qualité et de prix. Vous souhaitez prévenir les risques liés à la production de masse ? Obtenez gratuitement un rapport d'évaluation DFM réalisé par un professionnel.

LS Manufacturing - Estampage sur mesure en laiton pour barres omnibus de véhicules électriques

La production à grande échelle de contacts en laiton haute tension pour véhicules à énergies nouvelles est souvent entravée par des problèmes tels que les variations de retour élastique et les défaillances des joints soudés . Grâce à sa maîtrise du retour élastique dans l'emboutissage du laiton, LS Manufacturing a réussi à résoudre une crise de production de masse au sein de la chaîne d'approvisionnement des constructeurs automobiles internationaux.

Problème client

En novembre 2025, un important équipementier automobile allemand de rang 1 a subi un arrêt majeur de sa production en série de contacts en laiton C26800 destinés à un nouveau système de charge rapide haute tension de 800 V. Son fournisseur européen n'a pas réussi à corriger le problème de retour élastique résiduel de 4,2° lors du processus d'emboutissage à grande vitesse, ce qui a entraîné un écart de 0,15 mm au niveau de la surface de contact.

Ce défaut a entraîné des problèmes de soudure incomplète et de projections lors du soudage laser automatisé , réduisant le rendement du produit à seulement 74 % . Outre le retard occasionné dans la production en série du véhicule, le client a également dû faire face à des réclamations coûteuses concernant sa chaîne d'approvisionnement, soulignant ainsi le rôle crucial du contrôle de précision du processus d'emboutissage.

Solutions de fabrication LS

Suite à la demande d'assistance du client, LS Manufacturing a immédiatement mobilisé une équipe de cinq ingénieurs moulistes hautement qualifiés . Dans un premier temps, des échantillons ont été prélevés afin de revérifier les propriétés mécaniques des matières premières et de déterminer la courbe de trempe précise. Par la suite, l'équipe a déployé des efforts considérables pour concevoir un système d'emboutissage progressif ultra-rapide à 16 stations, capable d' atteindre une vitesse d'emboutissage maximale de 320 coups par minute , et intégrant une procédure de compensation du retour élastique en flexion en trois étapes.

Dans le même temps, un poinçon en acier au tungstène KG7 ultra-dur HV2800 a été utilisé, appliquant une pression pulsée instantanée de 180 MPa au point de pliage afin de relâcher les contraintes internes. Cette technique, associée à l'utilisation d'un télémètre laser en ligne pour le réglage en boucle fermée et en temps réel de la course du point mort bas de la presse , a permis de garantir pleinement la précision du formage par estampage .

Résultats et valeur

Ces améliorations ont été considérables. La planéité des lots de contacts électriques sur mesure a été maîtrisée à 0,04 mm, une performance nettement supérieure à la norme de 0,08 mm exigée par le client. L'indice de capabilité CpK du produit s'élevait à 1,67, le taux de détection de microfissures lors du pliage était nul et le rendement de soudage laser atteignait 99,95 %. Grâce à cette optimisation, le client a pu réduire son coût de production unitaire de 28 %, raccourcir son délai de livraison de quatre semaines et éliminer tout goulot d'étranglement dans sa chaîne d'approvisionnement, ce qui lui a valu une reconnaissance importante de la part de ses clients internationaux.

Ce cas illustre parfaitement l'importance de la technologie d'emboutissage de précision pour les projets de production en série haut de gamme. Vous rencontrez des difficultés similaires en matière de production en série par contact haute pression ? Consultez les ingénieurs de LS Manufacturing pour une solution sur mesure.

FAQ

Q1 : Quelle est la tolérance dimensionnelle standard de votre service d'emboutissage de précision pour les composants électriques ?

Nous misons sur des équipements de matrices progressives entièrement servo de haute précision, associés à un système de compensation visuelle intégré, afin de garantir que les tolérances dimensionnelles et positionnelles critiques des contacts électriques dans l'emboutissage continu en grand volume soient inférieures à 0,005 mm, ce qui est la norme pour les productions de masse de qualité automobile.

Q2 : Comment LS Manufacturing assure-t-elle un contrôle constant du retour élastique lors de l'emboutissage du laiton sur différents lots de matières premières ?

Des tests d'échantillonnage sont effectués sur la limite d'élasticité et la dureté de chaque lot de bobines de laiton, et les différences de paramètres des matériaux sont enregistrées. Un réglage très précis de la pression de finition au point mort bas de la matrice, au micron près, permet de compenser les différences de retour élastique entre les différents lots.

Q3 : Pouvez-vous proposer un prix individuel compétitif pour des composants électriques estampés sur mesure avec une faible quantité minimale de commande (MOQ) ?

Nous proposons des solutions de chaîne d'approvisionnement personnalisées, incluant la répartition des coûts de processus et d'amortissement des matrices pour le prototypage en petites séries, la production d'essai et la production en série. Nous fournissons des informations tarifaires transparentes, détaillées et basées sur le marché, adaptées aux faibles quantités minimales de commande. Vous pouvez également télécharger directement vos plans pour obtenir rapidement un devis précis pour la production en série.

Q4 : Pourquoi LS Manufacturing est-il le principal fournisseur de contacts électriques en cuivre estampé en Chine ?

Notre solide expérience de 20 ans dans le secteur nous confère une expertise pointue en matière de développement de moules pour le cuivre et le laiton. Toutes nos machines sont équipées de capteurs dimensionnels infrarouges intégrés au moule, permettant un contrôle qualité en temps réel à chaque étape de la production. Il en résulte un équilibre optimal entre précision, stabilité et efficacité de livraison.

Q5 : Comment résolvez-vous les problèmes de bavures inhérents aux services d'estampage de cuivre et de laiton haut de gamme ?

La première étape consiste à fixer le jeu unilatéral de l'arête de coupe du moule à la valeur optimale de 7,2 % de l'épaisseur du matériau. Grâce à l'utilisation d' outils de poinçonnage haute vitesse à revêtement TD résistant à l'usure et à une méthode de lubrification spécifique, nous parvenons à maintenir le niveau de bavure au point de contact à moins de 0,01 mm.

Q6 : Votre procédé d'emboutissage de métal sur mesure permettrait-il d'obtenir un plaquage complet de la surface des composants, comme un plaquage argent ou nickel ?

Outre nos services de production, nous proposons également des services de finition et de livraison. Nos procédés de placage sélectif argent et nickel sont de haute précision, entièrement automatisés et intégrés. L'uniformité du placage est excellente et tous les produits issus de notre ligne de production résistent avec succès à un test de corrosion au brouillard salin neutre de 24 heures.

Q7 : Quelles données techniques ou documentations votre usine fournit-elle avant de commencer la production d'emboutissage de contacts électriques personnalisés ?

Avant l'ouverture officielle du moule, nous fournirons au client un rapport complet d'optimisation de la fabricabilité DFM, et nous fournirons simultanément des données dynamiques de contrainte et de déformation simulées par un logiciel de tableur automatique afin d'éviter à l'avance tous les défauts de moulage.

Q8 : Combien de temps faut-il à LS Manufacturing pour livrer des échantillons d'outils vérifiés pour des solutions d'emboutissage complexes pour le laiton ?

Grâce à l'utilisation d' une technologie de simulation numérique CAE avancée et de techniques de réparation de moules adaptables, nous sommes en mesure de réduire considérablement le temps nécessaire au moulage d'essai, ce qui nous permet de garantir que les échantillons complexes d'emboutissage en laiton de nos clients, entièrement inspectés et qualifiés, leur seront expédiés sous 14 jours ouvrables.

Résumé

La production en série de contacts électriques en cuivre et en laiton de haute qualité repose aujourd'hui sur une intégration poussée de diverses technologies et connaissances. Elle ne se limite pas à la maîtrise des propriétés des matériaux, mais englobe également la précision de conception, les contraintes de moulage, le traitement de surface et bien d'autres aspects . De petites bavures, des défauts de retour élastique et des fissures microscopiques peuvent engendrer des risques pour la sécurité d'une toute autre ampleur, tels que des fuites d'équipement, des emballements thermiques et des défaillances de soudure.

LS Manufacturing concentre ses efforts sur des paramètres techniques chiffrés, des systèmes de contrôle qualité standardisés et des études basées sur des cas concrets. Grâce à la maîtrise des procédés SPC/CPK pour la production en série et à l'optimisation des moules au micron près , l'entreprise garantit la constance de la production de contacts électriques de précision et assure le fonctionnement sûr et stable des équipements pour les énergies nouvelles et les réseaux intelligents.
