Services d'emboutissage d'acier inoxydable : fabrication de précision de composants en acier inoxydable 304 et 316L

L'emboutissage de l'acier inoxydable est une méthode d'usinage sophistiquée qui intègre la simulation par éléments finis (FEA) et une commande servo en boucle fermée. Elle permet de résoudre les problèmes fréquemment rencontrés lors de l'emboutissage de l'acier inoxydable 304/316L pour les secteurs médical, aérospatial et agroalimentaire haut de gamme, tels que le retour élastique important, les rayures superficielles et les taux d'amincissement élevés. La tolérance au retour élastique est stabilisée entre 0,01 et 0,03 mm, et une seule matrice peut supporter 500 000 cycles, voire plus. Ceci permet aux entreprises d'atteindre un rendement d'assemblage supérieur à 99,8 %.

Le durcissement du matériau lors de l'emboutissage à grande échelle de l'acier inoxydable peut entraîner des écarts dimensionnels et un taux élevé de défauts. Un procédé professionnel sur mesure permet d' optimiser la précision, le temps de production et les coûts , tout en répondant aux besoins de production en série de pièces de haute précision.

Aperçu des technologies de base en estampage de précision de l'acier inoxydable 304/316L

Cette section résume les technologies de base, les paramètres et les avantages pratiques de l'emboutissage de l'acier inoxydable , fournissant une référence claire pour la sélection des matériaux et l'optimisation du processus.

Points clés à retenir :

• La compensation de sur-flexion et la commande en boucle fermée servo sont les deux principales techniques utilisées pour limiter la tolérance de retour élastique à une plage de 0,01 à 0,03 mm lors du travail avec l'emboutissage de précision de l'acier inoxydable 304 et 316L.
• En équipant la matrice d'un acier à matrice DC53 revêtu TD ou CVD , qui préserve également la surface en acier inoxydable contre les rayures et les bavures, la durée de vie de la matrice peut être prolongée jusqu'à 500 000 cycles, voire plus.
• Outre une précision d'usinage accrue, l'optimisation précoce de la conception DFM combinée à une méthode de matrice progressive multi-stations a également permis une réduction de 15 à 25 % des coûts d'approvisionnement totaux .

Pourquoi choisir le service d'emboutissage d'acier inoxydable de LS Manufacturing pour vos composants de précision ?

Notre service expert d'emboutissage d'acier inoxydable remplace les méthodes traditionnelles d'essais et d'erreurs manuelles par des processus quantifiés, atteignant toujours des normes de production de masse au niveau du micron et se conformant pleinement aux spécifications du système de qualité IATF 16949.

Les matériaux 304 et 316L présentent une très forte capacité d'écrouissage. De ce fait, les procédés d'emboutissage classiques ne permettent pas d'atteindre les tolérances micrométriques requises pour la production en série . L'acier inoxydable usiné avec des moules standard présente des écarts dimensionnels plus importants que celui usiné avec des moules spécialisés ; il est donc inadapté aux normes d'assemblage des composants médicaux et aérospatiaux haut de gamme. Par ailleurs, nos procédés sont entièrement conformes aux spécifications de sécurité de la norme ISO 13857:2019 relative à l'emboutissage.

LS Manufacturing a mis en place un système de contrôle qualité complet, basé sur les données, et possède une expertise pointue dans le domaine de l'emboutissage de précision ainsi qu'une parfaite maîtrise des principes de formage de l'acier inoxydable. Nous proposons des procédés exclusifs sur mesure pour des épaisseurs de tôle allant de 0,05 à 3,0 mm , en respectant scrupuleusement les normes ASTM A240/A240M-24 afin de garantir un contrôle précis tout au long du processus.

Notre point fort réside dans la standardisation et la stabilisation de l'emboutissage de précision non standard, ce qui permet de résoudre complètement les problèmes courants de qualité fluctuante des fournisseurs et de rendements de production de masse instables dans l'industrie.

Pour vérifier rapidement la faisabilité de la production en série de vos pièces, vous pouvez obtenir un rapport de fabricabilité DFM gratuit et personnalisé ; pour une référence directe aux résultats de la mise en œuvre, vous pouvez consulter des études de cas réussies dans l'industrie médicale haut de gamme.

Comment la simulation par éléments finis (FEA) calcule-t-elle le retour élastique pour l'emboutissage sur mesure en acier inoxydable ?

Pour maîtriser le retour élastique, il est indispensable de calculer précisément le rapport de limite d'élasticité et l'indice d'écrouissage des aciers 304/316L par la méthode des éléments finis (MEF). Concrètement, dès la conception du moule, une surépaisseur de pliage de 3 à 5 est prévue, puis, grâce à une presse servo-motorisée, la tolérance est fixée à 0,02 mm au point mort bas . Ainsi, le problème de l'écart de retour élastique lors de l'emboutissage sur mesure d'acier inoxydable est résolu à la source. Au lieu de procéder à des modifications manuelles du moule et à des essais et erreurs, la simulation par éléments finis permet d'obtenir une ouverture et un formage précis du moule en une seule étape.

Normes d'entrée des paramètres de simulation de base

L'étalonnage des paramètres du moule est essentiel à la précision de la simulation et ne peut être obtenu qu'après une saisie correcte des paramètres de base . Il est donc primordial pour l'obtention de résultats de simulation satisfaisants. Pour réaliser un étalonnage professionnel des simulations d'emboutissage de métaux, nous utilisons généralement deux logiciels de référence : AutoForm et PAM-STAMP.

Afin d'éliminer les écarts de calcul dus aux paramètres génériques, nous intégrons des paramètres de performance spécifiques à l'acier inoxydable. Forts de notre expertise dans la fabrication par emboutissage des aciers 304 et 316L , nous nous engageons à garantir la précision du formage et à produire des composants métalliques emboutis de haute précision et de qualité.

1. Correction de la saisie des coefficients d'anisotropie spécifiques 304 et 316L (valeur R) et des exposants d'écrouissage (valeur N) pour représenter avec précision les véritables caractéristiques de formage du matériau.
2. Saisie de données précises d'épaisseur de tôle entre 0,5 et 3,0 mm afin de refléter les caractéristiques de contrainte et de déformation des pièces de différentes spécifications.
3. Introduction des paramètres de vitesse et de pression d'emboutissage pour la production de masse afin de refléter les scénarios réels de production de masse.

Logique de réglage dynamique de la compensation du retour élastique

La prédiction de la relaxation des contraintes permet d'anticiper avec précision l'évolution de cette relaxation après écrouissage. Intégrée au réglage précis du retour élastique lors de l'emboutissage , cette méthode améliore sensiblement le taux de réussite du formage des métaux. Forts de notre expérience pratique en emboutissage de pièces médicales à parois minces , nous avons constaté qu'une augmentation de 0,5 mm de l'épaisseur de la tôle s'accompagne d'une augmentation simultanée de 0,4 de la compensation de pliage . Ce paramètre a été mesuré et optimisé exclusivement par notre équipe.

En clair, cela montre que l'angle de compensation appliqué à des tôles d'acier inoxydable d'épaisseurs différentes ne doit pas être identique, sous peine de provoquer un défaut de retour élastique. Il s'agit là d'un aspect technique fondamental des services d'emboutissage de métaux de haute précision.

LS Manufacturing ajuste dynamiquement l'angle R du poinçon et de la matrice à partir de données de simulation, réalisant ainsi la compensation de flexion en une seule étape . Ceci garantit une tolérance de retour élastique stable des pièces entre ±0,01 et 0,03 mm, éliminant tout risque de défaut d'assemblage pour les pièces de précision.

Comment prévenir le grippage important lors des opérations d'emboutissage en grande série de pièces en acier inoxydable ?

L'utilisation d'un acier à outils à haute dureté HRC 62, associé à des revêtements physiques TD et CVD et à des lubrifiants antifriction extrême pression, permet d'éviter le grippage. Cette solution est parfaitement adaptée à la production en série de pièces embouties en acier inoxydable, confrontée au problème de la forte adhérence de ce matériau et à la formation de nodules et de grippage .

Comparaison des performances des revêtements de puces courants

L'optimisation du frottement du revêtement est la première et la plus importante étape pour garantir la qualité de surface d'une pièce. Un plan de protection de surface adapté à l'emboutissage des métaux permet de préserver la précision de l'aspect visuel de la pièce, même après une utilisation prolongée . Les différents revêtements présentent des différences significatives, non seulement en termes de résistance à l'usure et de réduction du frottement, mais aussi en termes d'adéquation à des contextes de production en série très variés. La production en série de composants métalliques emboutis de haute précision repose essentiellement sur la qualité constante des services d'emboutissage de l'acier inoxydable.

Points clés du contrôle standard des processus de production de masse

La stabilité de l'emboutissage continu est essentielle à la production en série. L'optimisation de la vitesse d'emboutissage permet d'équilibrer capacité de production et qualité des produits. Grâce à la standardisation des paramètres de contrôle, nous avons maintenu une rugosité de surface stable des pièces, autour de Ra 0,4 µm . Forts de notre expérience avec les procédés d'emboutissage éprouvés des aciers 304 et 316L, nous avons résolu le problème des défauts de surface pour la production en série.

• Plage de vitesse d'estampage fixe : en production de masse, la vitesse est strictement limitée à 15-35 coups/min pour éviter le collage du matériau causé par une vitesse excessive.
• Optimisation de la disposition des canaux de refroidissement du moule pour dissiper en continu les hautes températures pendant l'emboutissage et ainsi réduire le risque d'adhérence moule-pièce.
• Application d'un lubrifiant antifriction extrême pression spécialement formulé pour minimiser davantage la résistance au frottement lors de l'emboutissage.

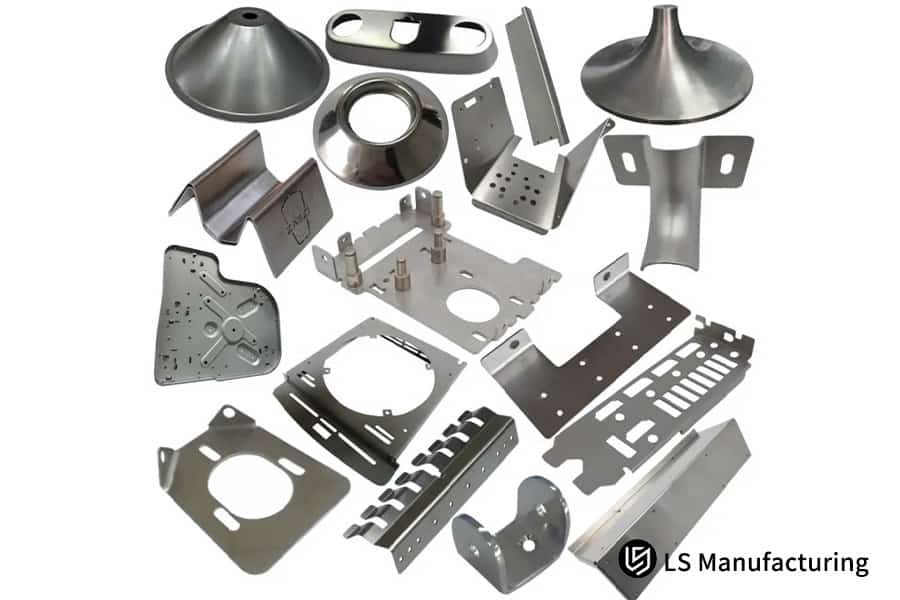

Figure 1 : Présentation de diverses pièces estampées en acier inoxydable aux formes et trous précis.

Quel matériau offre les meilleurs résultats entre le service d'emboutissage 304 et les options 316L ?

L'acier inoxydable 304 offre une excellente résistance et un rapport coût-efficacité très avantageux, tandis que l'acier inoxydable 316L, contenant du molybdène, est bien plus résistant à la corrosion, mais subit également un écrouissage plus important. Les applications de ces matériaux étant si différentes, l'acier inoxydable 304 demeure le matériau de prédilection pour l'emboutissage , ce qui influe non seulement sur la difficulté de l'opération, mais aussi sur la durée de vie du produit fini.

Comparaison des propriétés mécaniques fondamentales

L'adéquation des propriétés mécaniques est un principe fondamental du choix des matériaux. Identifier le matériau d'emboutissage approprié permet d'éviter les problèmes potentiels liés à la production en série. Une comparaison précise des données protège les clients des risques liés à des choix inappropriés. Qu'il s'agisse d'emboutissage standard sur mesure d'acier inoxydable ou d'usinage de haute précision sur mesure, le choix du matériau est la première étape, et la plus critique, car il détermine directement la qualité du produit fini et la stabilité des pièces embouties de précision.

Guide de sélection basé sur des scénarios

L'analyse des scénarios d'application aide les clients à faire des choix judicieux en termes de coûts et d'adaptabilité. Un système budgétaire complet pour l'emboutissage des métaux permet de maîtriser efficacement les dépenses du projet. Nos services d'emboutissage d'acier inoxydable spécialisés déterminent avec précision les métaux les plus adaptés aux cas d'utilisation, simplifiant ainsi considérablement la production en série et réduisant les coûts d'emboutissage de précision de l'acier inoxydable 316L.

• Le service d'estampage 304 est choisi pour les applications industrielles générales, les machines alimentaires et les composants électroniques ordinaires car il offre un bon équilibre entre résistance et rentabilité, ce qui entraîne des coûts d'approvisionnement plus faibles.
• L'emboutissage de précision 316L est utilisé pour les applications marines, les implants médicaux et les environnements à forte corrosion par les ions chlorure car il fonctionne en réalité avec du molybdène pour augmenter la résistance à la corrosion et, par conséquent, la durée de vie du produit.

Quels sont les facteurs qui déterminent les prix et les structures de devis pour l'emboutissage sur mesure de l'acier inoxydable ?

Les devis pour l'emboutissage sur mesure de l'acier inoxydable dépendent fortement de l'utilisation optimale du matériau, de l'amortissement du moule, de l'optimisation de l'agencement et du déroulement des opérations secondaires. Tous les frais sont transparents et facilement traçables ; il n'y a pas de coûts cachés , ce qui permet aux clients de planifier précisément le budget de leur production en série.

Analyse du seuil de rentabilité par type de moule

Le calcul du bilan des coûts d'outillage est une étape fondamentale pour maîtriser les coûts de production. La planification scientifique du processus d'emboutissage, en tenant compte des contraintes, permet de réduire les coûts de production tout en préservant la qualité du produit final . La quantité minimale de commande (MOQ) varie considérablement selon le type de moule, ce qui influe fortement sur les coûts d'approvisionnement. Par conséquent, la maîtrise des coûts est primordiale pour les projets de production en grande série de pièces en acier inoxydable embouties et constitue un élément clé de la tarification d'un service d'emboutissage de précision de haute qualité.

Explication du coût des services à valeur ajoutée

La standardisation des opérations de post-traitement garantit une meilleure conformité aux normes de qualité des produits finis, tandis que le contrôle précis de l'épaisseur des parois des pièces embouties contribue à la stabilité dimensionnelle de ces dernières. Tous les coûts liés au traitement secondaire sont non seulement standardisés, mais également divulgués en toute transparence , un avantage fondamental qui distingue la fabrication de pièces embouties haut de gamme en acier inoxydable 304/316L des procédés ordinaires.

• Passivation de surface, nettoyage par ultrasons et ébavurage de précision : le prix par lot est fixe, sans frais supplémentaires.
• Traçabilité des matériaux, inspection grandeur nature et test au brouillard salin : il s’agit de procédures standard pour les commandes premium et elles ne sont pas facturées individuellement.

Pour obtenir des devis précis pour la production en série, téléchargez vos dessins afin de personnaliser un devis ; pour une planification anticipée des coûts de production en série, téléchargez gratuitement le livre blanc sur la comptabilité analytique.

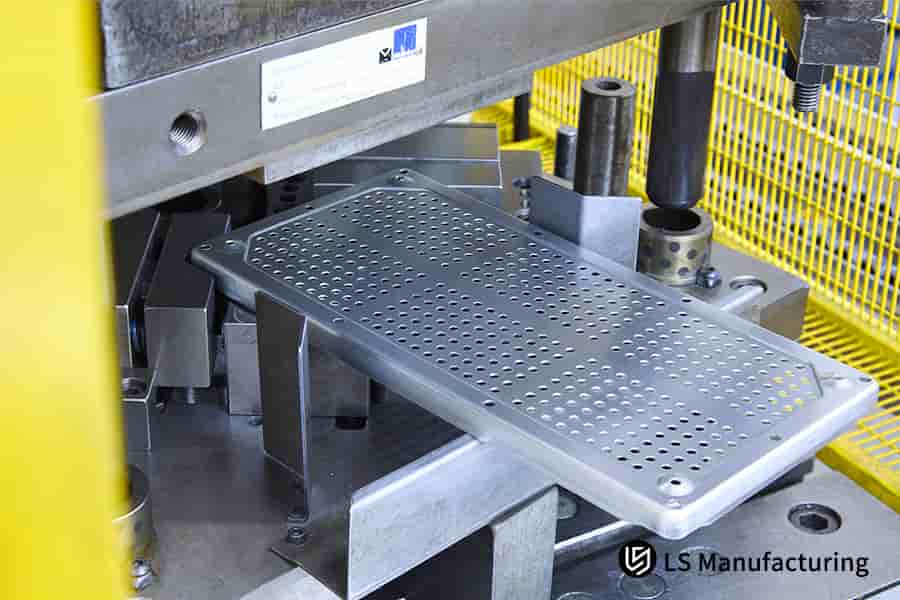

Figure 2 : Une presse à emboutir sur une tôle d'acier perforée sur une matrice personnalisée dans une usine.

Comment un service d'emboutissage de précision réalise-t-il un emboutissage profond impeccable en acier inoxydable 316L ?

L'emboutissage profond de l'acier inoxydable 316L exige une maîtrise stricte de l'allongement, maintenu dans une plage de sécurité étroite de 0,5 à 0,55. L'utilisation d'un servofrein dynamique et d'une huile d'emboutissage spéciale permet de résoudre efficacement le problème des fissures. Ce procédé, parmi les plus critiques du secteur de l'emboutissage de précision , détermine entièrement la qualité des pièces embouties.

Processus de soulagement du stress en plusieurs étapes

L'ajustement du gradient de contrainte est une méthode qui consiste à modifier les contraintes du matériau afin de réduire la charge lors d'un emboutissage unique. Associée à un contrôle professionnel des défauts d'emboutissage , elle permet de prévenir les défauts de formage.

Ce procédé permet de diviser une pièce emboutie haute résistance en plusieurs pièces allégées, assurant ainsi une relaxation progressive des contraintes internes du matériau et évitant les fissures dues à des contraintes instantanées excessives. Cette méthode est couramment utilisée pour la production en série de pièces embouties de précision en acier inoxydable 316L et peut être adaptée à divers besoins d'emboutissage profond pour l'emboutissage sur mesure d'acier inoxydable.

1. Grâce à 2 ou 3 passages d'étirement progressif, on obtient une mise en forme graduelle, évitant ainsi la concentration des contraintes due à un étirement unique.
2. Un recuit de mise en solution à 1050℃-1100℃ est utilisé pour éliminer complètement l'écrouissage et est intercalé avec les passes étirées.
3. Immédiatement après le recuit, un refroidissement rapide est effectué, ce qui restaure la ductilité initiale du matériau brut.

Contrôle précis de la matrice et de la pression

L'alignement précis des jeux de matrice détermine directement l'uniformité de l'épaisseur des parois des pièces embouties. Un positionnement constant des lots d'emboutissage contribue grandement à l'homogénéité des différents lots. L'équipe contrôle rigoureusement le taux de réduction d'épaisseur à 15 % grâce à un polissage de haute précision des angles des rayons de la matrice et à un alignement des jeux au micron près.

Dans le même temps, la modification dynamique de la force du serre-flan servo, qui est une réponse aux problèmes de plissement et de déchirure causés par une pression inégale du serre-flan , garantit une production stable de composants d'emboutissage métallique de haute qualité pour toutes sortes de scénarios de production en série d'emboutissage profond haut de gamme.

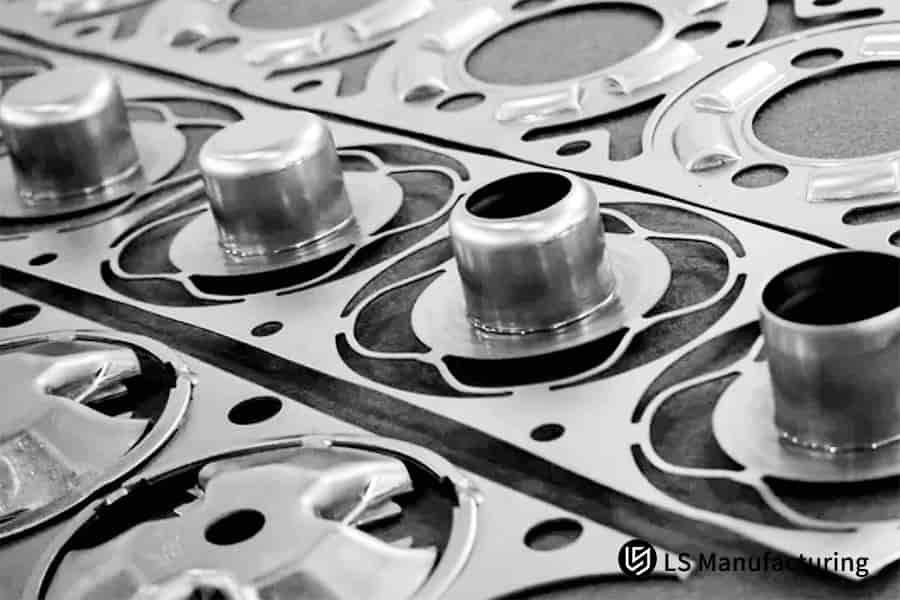

Figure 3 : Pièces en acier inoxydable 316L embouties avec des finitions métalliques lisses et des formes complexes.

Quels sont les critères d'inspection stricts qui valident les pièces d'emboutissage de précision en acier inoxydable 316L de qualité médicale ?

L'inspection de précision des pièces estampées en acier inoxydable 316L de qualité médicale repose sur la vérification dimensionnelle par machine à mesurer tridimensionnelle (MMT), les essais non destructifs (END) et la détection des résidus d'huile de passivation afin de garantir l'absence de défauts . Elle est conforme aux normes médicales internationales les plus exigeantes et répond aux exigences essentielles d'une production en série conforme des composants médicaux.

Système de détection dimensionnelle et de défauts

Le contrôle dimensionnel complet permet d' atteindre une assurance qualité totale pour les pièces produites en série . Un système complet de détection des défauts d'emboutissage réduit considérablement le taux de défauts. Il constitue la norme de service de base pour les prestations d'emboutissage haut de gamme en acier inoxydable, garantissant ainsi la qualité d'usine de nombreux composants métalliques de précision.

1. Utilise un équipement CMM (machine à mesurer tridimensionnelle) pour la validation dimensionnelle complète, vérifiant que toutes les tolérances sont dans la plage approuvée.
2. Effectue des essais non destructifs (END) pour localiser les fissures minuscules et les défauts internes des matériaux.
3. Dispose de machines AOI (Inspection Optique Automatisée) pour le tri par lots de pièces présentant des rayures de surface et autres défauts.

Normes d'essais de résistance à la corrosion et de conformité

Un contrôle de résistance à la corrosion garantit la compatibilité des composants avec un environnement médical stérile . La finition standard des bords d'emboutissage assure un meilleur ajustement lors de l'assemblage. Tous les produits finis sont testés selon la norme ASTM B117 au brouillard salin et présentent une durée de fonctionnement sans corrosion de 96 à 240 heures. Des tests formels de passivation et d'huile résiduelle, associés à un système de traçabilité à 100 % de l'assurance qualité des matériaux (MTR) , constituent des étapes clés du contrôle qualité pour une fabrication authentique d'emboutissage en acier inoxydable 304/316L.

Envoyez vos spécifications pour obtenir un rapport de conformité pour les services de tests spécialisés de qualité médicale . Pour connaître la procédure de contrôle qualité complète et détaillée, veuillez consulter le Manuel des normes de test de l'industrie médicale (gratuit).

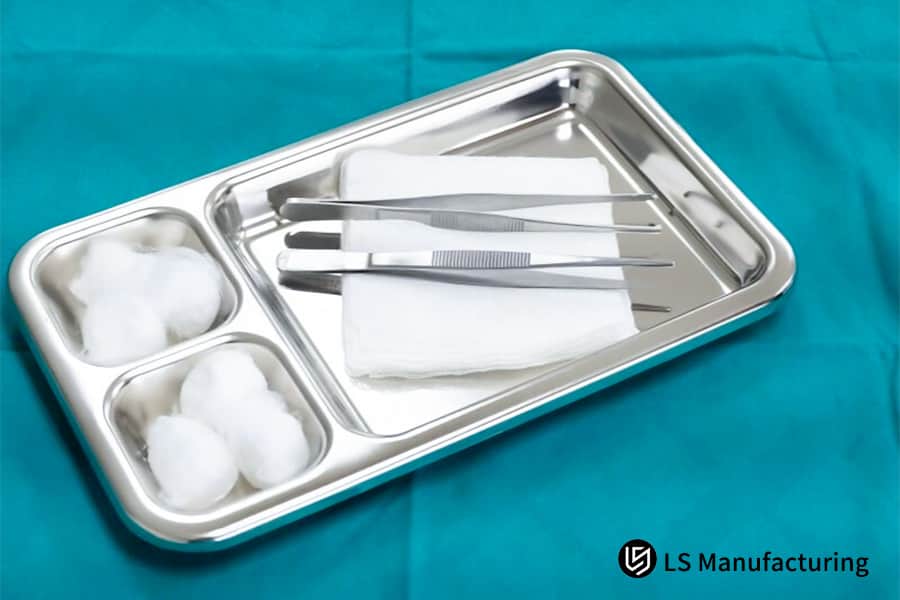

Figure 4 : Pinces en acier inoxydable et fournitures médicales disposées sur un tissu ou un plateau stérile vert.

Pourquoi choisir des matrices progressives plutôt que des outils de transfert pour l'emboutissage en grande série de l'acier inoxydable ?

Les matrices d'emboutissage progressif permettent un traitement continu multi-stations sur une seule presse et atteignent une cadence de production de masse de 60 à 120 coups/min. Ceci garantit l'homogénéité dimensionnelle des différents lots et réduit les coûts de main-d'œuvre . De plus, elles sont parfaitement adaptées à la production en série de pièces embouties en acier inoxydable et conservent tous les avantages des matrices traditionnelles, voire plus.

Avantages de la production en série en matière de positionnement de haute précision

Un positionnement précis du pas est essentiel à la constance dimensionnelle en production par lots. La production par emboutissage de métaux en série de haute précision permet une réplication au micron près . Les matrices progressives sont dotées de guides de précision assurant un positionnement du pas de 0,005 mm, éliminant ainsi les écarts dimensionnels en production de masse et garantissant une grande uniformité de précision pour des dizaines de milliers de pièces embouties. Ceci représente un avantage technologique majeur pour les ateliers d'emboutissage de précision.

Avantages de la gestion des pertes et de la sécurité

La détection automatique des erreurs réduit considérablement les pertes et les risques pour la sécurité dans la production de masse. De plus, la surveillance intelligente du processus d'emboutissage des métaux vous permet de contrôler la production de masse à tout moment . La production en série de feuilles de cuivre pour l'emboutissage des aciers 304 et 316L est sécurisée, ce qui permet de réduire considérablement le taux de défauts dans la production en série de pièces embouties sur mesure.

• La machine est capable de détecter les erreurs d'alimentation et les chevauchements de matériaux grâce à des capteurs afin de prévenir les accidents de production en temps réel.
• La combinaison de différents matériaux dans un seul processus de manutention permet une réduction drastique du gaspillage de matériaux et une meilleure utilisation de ces derniers.
• Lorsque le poste de travail est entièrement automatisé, la probabilité d'erreurs et les coûts liés à l'intervention manuelle diminuent.

Si vous souhaitez savoir si vos moules de production en série sont adaptés à l'utilisation, vous pouvez obtenir gratuitement une solution de planification de processus de production en série . Pour le calcul du coût global de votre production en série, veuillez contacter nos ingénieurs pour obtenir un devis précis.

Comment éliminer les bavures sur les bords lors du cisaillement et de l'emboutissage sur mesure de l'acier inoxydable ?

Un contrôle précis de l'écart de cisaillement des deux côtés du moule, à 6-10 % de l'épaisseur de la plaque près, ainsi que l'utilisation de lames de coupe affûtées et un traitement de finition précis, permettent d'éliminer complètement le problème des bavures sur les bords lors de l'emboutissage sur mesure de l'acier inoxydable, évitant ainsi les risques pour la sécurité tels que les rayures d'assemblage et les courts-circuits des équipements.

Calibrage précis de l'écart de cisaillement

La mesure de l'entrefer est cruciale pour limiter la formation de bavures. Un réglage précis de l' entrefer d'emboutissage permet d'éliminer efficacement les défauts à la source . L'entreprise utilise des moules de haute précision fabriqués par électroérosion à fil (WEDM) afin de garantir des jeux de découpe constants et stables sur les deux faces, en respectant scrupuleusement le rapport d'épaisseur de la tôle.

Cela réduit les risques de formation de bavures à l'origine, prévenant ainsi les zones de rupture par cisaillement. Cette technique est idéale pour l'emboutissage de l'acier inoxydable 304 et diverses applications de traitement de précision de l'acier inoxydable . Elle permet d'obtenir des produits finis conformes aux normes de haute précision en matière de composants métalliques emboutis.

Post-traitement d'ébavurage intégré

L'intégration de la finition de surface garantit des pièces aux arêtes parfaitement limées. Un post-traitement de haute précision après emboutissage améliore considérablement la qualité globale du produit. Cette étape de post-traitement est indispensable pour l'emboutissage de l'acier inoxydable haut de gamme, car elle facilite notamment l'assemblage des produits fabriqués en série.

• Conditions de fonctionnement principales : Les bavures fines peuvent être rapidement éliminées par meulage vibratoire.
• Conditions de fonctionnement de haute précision : L’ébavurage électrochimique est mis en œuvre, la pièce restant intacte par contact, préservant ainsi sa précision.
• Le nettoyage de précision par ultrasons éliminera définitivement et complètement les résidus , même sur les bords et dans les coins .

LS Manufacturing - Estampage de précision sur mesure en acier inoxydable 316L pour composants d'endoscopes médicaux : une réussite

Cet exemple concret de production en série dans le secteur médical démontre la puissance de l'emboutissage de précision de l'acier inoxydable 316L et apporte une solution efficace aux problèmes non résolus de l'industrie, tels que le durcissement des parois minces, une tolérance excessive au retour élastique et l'apparition de microfissures . Il illustre ainsi nos capacités de production en série d' emboutissage sur mesure d'acier inoxydable .

Défis des clients

Le client est un fabricant allemand de dispositifs médicaux figurant parmi les cinq premiers au monde. Son principal produit de recherche et développement, un boîtier de précision en acier inoxydable 316L pour endoscopes, d'une épaisseur de paroi de seulement 0,4 mm, souffre de problèmes de qualité liés à ses fournisseurs européens et américains d'origine.

Deuxièmement, en raison du fort écrouissage de l'acier inoxydable 316L, des micro-déchirures apparaissent fréquemment lors de l'étirage et du formage des pièces. Les tolérances de retour élastique dépassent 0,07 mm, soit bien plus que les 0,015 mm requis par le client. Ce problème a engendré un taux de défauts d'assemblage global de 12,5 %, impactant fortement le lancement de nouveaux produits et causant d'importantes pertes à l'entreprise, dues aux arrêts de production et aux reprises.

Solution de fabrication LS :

1. Dès qu'ils ont pris connaissance du problème, l'équipe technique de LS Manufacturing a rapidement mis en œuvre une série de mesures d'optimisation de la conception DFM. Nous avons abandonné l'utilisation de moules génériques classiques et avons créé à la place un moule progressif entièrement servo-commandé à 14 stations, d'une grande précision .
2. La matrice est principalement fabriquée en acier DC53 importé, auquel est ajouté un revêtement spécial ultra-pur CVD-CrN, éliminant ainsi complètement les problèmes de rugosité de surface et d'adhérence sur les composants d'emboutissage métallique de précision à parois minces.
3. Notre équipe a effectué trois simulations de contraintes rhéologiques par éléments finis, optant finalement pour un angle de dégagement de flexion spécialisé de 3,8 qui contrebalancerait avec précision la déformation de retour élastique du matériau .
4. Parallèlement, un système de lubrification extrême pression en circuit fermé à ultra-haute pression a été installé afin de répondre aux exigences de formage des pièces à parois minces. Après le formage, l'étape suivante consiste en une ligne de production entièrement automatisée de passivation à l'acide citrique par ultrasons et un système d'auto-inspection optique intelligent à 100 %, permettant ainsi un contrôle qualité complet du début à la fin.

Résultats et valeur

Après avoir contrôlé 50 000 cycles de production, la solution a systématiquement maîtrisé la tolérance de retour élastique des pièces à moins de 0,01 mm, réduit le taux d'amincissement à 11 % , éliminé les fissures et les bavures, et uniquement les défauts d'assemblage. Le coût global du projet a été réduit de 22 %, le délai de livraison considérablement raccourci, et la solution répond pleinement aux normes de production en série de pièces embouties en acier inoxydable .

Le projet a permis de mettre en œuvre avec succès une coopération continue avec le client de longue date qui apprécie grandement notre technologie de fabrication professionnelle d'emboutissage 304 316L et notre capacité de livraison de production en série.

Pour reproduire la même solution d'emboutissage de précision de qualité médicale, vous pouvez soumettre des dessins de pièces pour personnaliser votre processus exclusif . Pour en savoir plus sur les cas de production en série haut de gamme, vous pouvez consulter gratuitement la bibliothèque complète de cas.

FAQ

Q1 : Quel délai peut-on prévoir pour les outillages d'emboutissage sur mesure en acier inoxydable chez LS Manufacturing ?

Le délai de fabrication habituel d'un outil de découpe est de 3 à 4 semaines, tandis que celui des outils progressifs multi-stations de plus grande complexité peut atteindre 5 à 6 semaines. La procédure globale comprend l'optimisation DFM, la simulation par éléments finis et plusieurs phases de prototypage , garantissant ainsi la stabilité de la production en série et le rendement du produit fini.

Q2 : Quelle méthode LS Manufacturing utilise-t-elle pour gérer efficacement le fort effet de retour élastique lors de l'emboutissage de précision de l'acier 316L ?

Grâce à la simulation par éléments finis (FEA), les caractéristiques de déformation de l'acier inoxydable 316L peuvent être déterminées avec précision, permettant ainsi de prévoir une compensation de sur-cintrage de 3 à 5 mm au niveau du poste de formage. L'association de cette méthode avec un processus de verrouillage multi-étapes utilisant une presse entièrement servo-assistée permet de contrer précisément le retour élastique du matériau, garantissant ainsi une maîtrise optimale des tolérances de précision de la pièce.

Q3 : Vos capacités d'emboutissage d'acier inoxydable incluent-elles la fabrication de composants extra-minces d'une épaisseur inférieure à 0,2 mm ?

Nous proposons l'emboutissage de l'acier inoxydable pour toutes les épaisseurs, de 0,05 à 3,0 mm. Pour les pièces ultra-minces inférieures à 0,2 mm, nous utilisons la découpe au fil micrométrique afin de contrôler l'écartement de la matrice, ce qui permet d'éviter efficacement les problèmes de gauchissement et de déformation, tout en garantissant la précision du formage et la qualité d'aspect.

Q4 : Quels types de traitements de surface de moules votre entreprise met-elle en œuvre pour empêcher le grippage de vos composants de production ?

Pour la production en série, nous utilisons généralement le durcissement par diffusion thermique TD ou le revêtement CVD professionnel, ce qui permet d'obtenir une dureté de moule de HV2500, voire supérieure. Ainsi, nous éliminons les défauts fréquents d'emboutissage de l'acier inoxydable , tels que le soudage à froid, les nodules et le manque de rugosité de surface, défauts inhérents à la production en série à grande vitesse. Ceci garantit la qualité de l'aspect du produit.

Q5 : Pouvez-vous m’indiquer comment LS Manufacturing est en mesure de garantir une traçabilité à 100 % des matériaux pour la fabrication de pièces embouties en acier inoxydable 304 et 316L ?

Pour assurer la traçabilité des lots de matières premières par code-barres, nous utilisons un système ERP. Chaque lot de produits finis fait l'objet d'un certificat de qualité complet (MTR). Ce certificat détaille la composition chimique et les propriétés mécaniques des matériaux et atteste de leur traçabilité et de leur conformité.

Q6 : Quel est votre MOQ pour la production d'emboutissage de précision sur mesure en métal ?

En règle générale, notre quantité minimale de commande pour la production en série de matrices progressives est de 10 000 pièces. Cependant, notre entreprise est également en mesure de fabriquer instantanément des produits pour les clients ayant besoin de prototypage en R&D et de production d'essai en petites séries. La prise en charge du traitement personnalisé de centaines de pièces répond parfaitement aux besoins de production à toutes les étapes du développement de projet, de la production d'essai et de la production en série.

Q7 : Comment parvenez-vous à respecter les normes de nettoyage très élevées des composants en acier inoxydable 304 de qualité médicale ou alimentaire ?

Nous disposons d'une ligne de production de nettoyage par ultrasons à eau pure en circuit fermé, entièrement automatisée et à la pointe de la technologie . Associée à nos procédés de passivation standardisés, elle permet d'éliminer complètement les contaminants de surface et les huiles résiduelles des pièces , garantissant ainsi une conformité totale aux normes de propreté strictes des industries médicale et agroalimentaire.

Q8 : Est-il possible de télécharger nos dessins STEP 3D personnalisés sur LS Manufacturing pour une évaluation DFM rapide ?

Nous acceptons différents formats de dessins 3D tels que STEP, IGS et DXF. Vous pouvez ainsi nous envoyer vos plans pour obtenir des devis précis. Une fois la commande confirmée, nos ingénieurs spécialisés en emboutissage vous fourniront gratuitement, sous 24 heures, un rapport d'analyse de fabricabilité DFM (Design for Manufacturing) , vous permettant ainsi de concrétiser rapidement vos projets.

Résumé

L'expérience seule ne suffit pas pour l'emboutissage de l'acier inoxydable 304/316L. La simulation, étayée par des données et un ensemble de normes de production, permet de gérer efficacement les problèmes courants de retour élastique, de rugosité et de fissuration de l'acier inoxydable lors de l'emboutissage. Externaliser l'emboutissage professionnel de l'acier inoxydable peut transformer la donne en termes de qualité et de stabilité de la production, tout en réduisant les coûts et en améliorant l'efficacité opérationnelle dans le cadre de la fabrication haut de gamme. Cette externalisation apporte également des solutions aux problèmes fondamentaux de la production de masse.
