Moulage par insert personnalisé : fabricant de précision pour l'étanchéité et le joint hermétique

Service de moulage par insertion personnalisé commence par des ingénieurs qui cherchent comment fonctionne le moulage d'inserts pour obtenir une étanchéité parfaite, mais un facteur crucial d'échec de fabrication passe souvent inaperçu : les différences de dilatation thermique entraînent des fissures, qui provoquent de fréquents échecs aux tests IP67/IP68 , car peu de fournisseurs ont la capacité de gérer l'interaction physique dans ce processus de fabrication et la précision de contrôle au micron nécessaire.

Notre solution réside dans le processus de production lui-même – depuis la conception pour la fabricabilité (DFM) et la simulation jusqu'au test d'étanchéité 100 % en ligne. Notre solution pour résoudre le problème du collage d’interface réside dans la gestion minutieuse de nos paramètres d’injection qui nous permettraient de créer un joint hermétique solide. Nous allons décortiquer toute la chaîne de production.

Moulage par insert personnalisé : référence rapide du joint hermétique

Défi technique	Solution de moulage de précision	Résultat des performances d'étanchéité
Intégrité de la ligne de liaison	Science de la compatibilité des matériaux et techniques de traitement de surface des inserts (par exemple, gravure, placage ).	Établit une liaison moléculaire, éliminant efficacement tout chemin de fuite au niveau des jonctions des matériaux.
Encapsulation sans vide	Optimisation de la vitesse et de la pression d’injection, technique appropriée de ventilation du moule.	Assure une encapsulation complète de l'insert sans vides ni espaces dus au processus de moulage d'insert en polymère.
Gestion du stress thermique​	Contrôle approprié de la température du moule et préchauffage des substrats pour correspondre au retrait du matériau .	Évite la création de microfissures dans la ligne de liaison dues aux contraintes thermiques d'utilisation.
Insérer la précision du positionnement	Outillage de moule de haute précision et placement robotisé des inserts vérifié par le système de vision.	Assure un positionnement précis des inserts, ce qui entraîne une épaisseur d'encapsulation constante.
Notre validation de processus	Test d'étanchéité à l'hélium ou test de chute de pression effectué sur les pièces de production.	Tests certifiés démontrant que l'assemblage répond aux spécifications hermétiques requises (par exemple, moins de 1x10^-6 cc/sec ).
Résultat : Sceau monolithique	Fournit un assemblage final qui ne nécessite aucun traitement supplémentaire.	Le scellement hermétique est réalisé en une seule étape , évitant ainsi le coût et les complications des opérations de scellement secondaires.

Points clés à retenir :

• La liaison est fondamentale :​ La seule façon d'obtenir un véritable joint hermétique passe par une liaison moléculaire entre l'insert et le polymère .
• Le processus conduit à la perfection :​ Pour garantir qu'aucun vide ne se forme lors de l'injection et du démoulage, vous avez besoin d'un Paramètres du processus de moulage d'inserts et la ventilation .
• La précision permet l'uniformité :​ Un positionnement correct à l'échelle micronique de l'insert est essentiel pour garantir une étanchéité constante.
• Testez, ne présumez pas :​ L'herméticité doit être mesurée et quantifiée objectivement ; se fier uniquement à un contrôle visuel ne suffira pas.

Pourquoi faire confiance à ce guide ? Expérience pratique des experts de fabrication LS

Il existe de nombreux articles qui couvrent les aspects théoriques du moulage par insert . Nous vous proposons autre chose ici. Ce guide est rédigé par notre équipe qui produit quotidiennement des joints d’étanchéité. De plus, nos techniques de liaison moléculaire et de vérification des processus sont précisément conformes aux normes internationalement acceptées développées par le Commission électrotechnique internationale (CEI) .

Nous fabriquons nos produits de telle manière que l'intégrité du produit doit être garantie ; tels sont nos neurostimulateurs médicaux implantables, nos boîtiers d'instruments en haute mer et nos piles à combustible utilisés dans la technologie aérospatiale . La fiabilité obligatoire dans ces domaines nous oblige à utiliser des matériaux conformes aux normes fixées par Laboratoires des assureurs (UL) .

Notre expertise s'acquiert à travers de nombreux cycles de moulage, apprenant autant d'un joint ayant passé avec succès 10 000 cycles de tests que d'un autre joint n'ayant pas résisté aux contrôles de pression. Nous avons perfectionné le processus de prétraitement exact de l'insert, la conception pour une porte optimale sans lignes de tricot sur le métal et les conditions de processus précises pour zéro vide et une adhérence maximale . Nos connaissances durement acquises vous aideront à éviter les erreurs de conception et de fabrication d’un tel joint et à atteindre immédiatement l’herméticité.

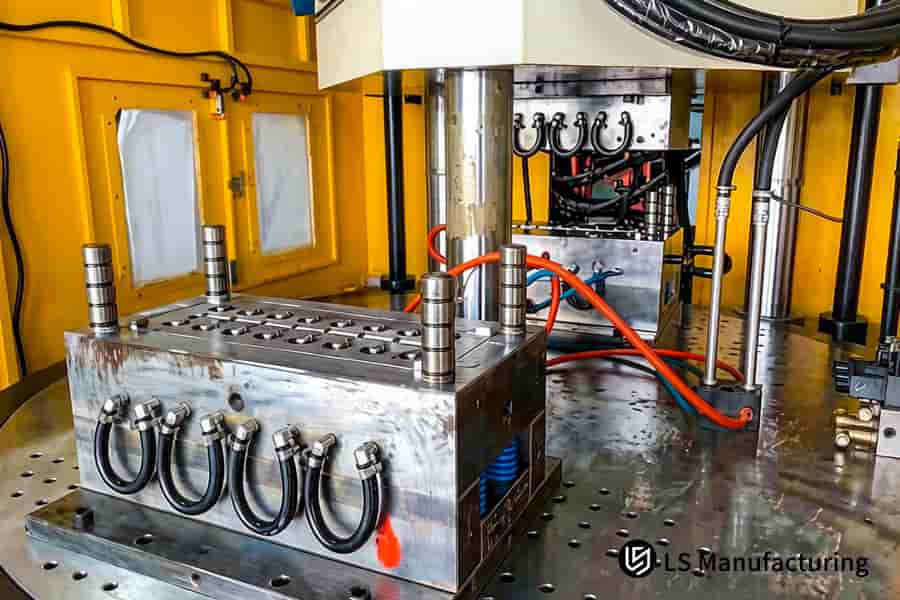

Figure 1 : La machine d'injection injecte du thermoplastique fondu dans l'outillage métallique sous une pression de serrage élevée.

Pourquoi les appareils électroniques miniatures échouent-ils aux tests IP68 sans liaison interfaciale précise ?

L'étanchéité IP68 des appareils électroniques miniatures peut échouer en raison des espaces formés par la dilatation différentielle des matériaux. La clé pour résoudre ce problème réside dans le verrouillage parfait de l'interface entre le métal et le plastique . Ci-dessous, vous pouvez en savoir plus sur ce problème en tant que fournisseur de moulage de haute précision .

Déconstruire la défaillance : du micro-espace au chemin de fuite

Cela se traduit par des limites faibles. Nous étudions la surface à un niveau microscopique et réalisons que le verrouillage mécanique inadéquat est à l’origine des trajets capillaires sous pression. À cet égard, nous nous concentrons sur le développement d'une technique de traitement de surface métallique capable d'améliorer le verrouillage mécanique en favorisant la pénétration du polymère, fournissant ainsi la base de notre service de moulage d'inserts personnalisé .

Ingénierie de surface laser pour un verrouillage mécanique optimal

Nous prétraitons les inserts à l'aide d'une technique spéciale d'ablation au laser. Cela génère une morphologie prédéterminée, où la rugosité (Ra) est comprise entre 0,8 et 1,2 µm . La texture contrôlée, générée grâce à des paramètres optimisés équilibrant entre l'ancrage et la contrainte , fournit une surface adéquate sur la surface pour l'infiltration du polymère, garantissant une parfaite processus de moulage d'inserts .

Synergie de processus pour une interface monolithique

La surface traitée est activée selon un protocole avancé de moulage par insert . Des paramètres tels que la température de fusion, la vitesse d'injection et la pression de compactage sont soigneusement surveillés et ajustés pour permettre l'écoulement du polymère dans toutes les microcavités créées avant la solidification, créant ainsi un contact interfacial parfait qui moulage d'insertion étanche .

Validation grâce à une durée de vie accélérée et à des tests destructifs

Nous soumettons les pièces à des tests de cyclage de pression supérieure à 0,5 MPa et à des tests de choc thermique de -40°C à 125°C . Après test, l'analyse microscopique sous MEB confirme l'adhésion entre la pièce métallique et le polymère, vérifiant l'absence de délaminage. Notre moulage d'inserts d'une extrême précision prouve la fiabilité sur le terrain.

Nous avons démontré que la fiabilité IP68 est le résultat d’une ingénierie et non d’un avantage revendiqué. Grâce à l'ingénierie d'interface et à la validation via des tests destructifs, nous sommes en mesure de fournir un moulage par insertion robuste solution qui peut prévenir efficacement les fuites et s’avérer fiable car elle a traité les causes fondamentales des fuites.

Comment la conception d’outillage personnalisée peut-elle éradiquer les lignes de soudure microscopiques ?

Les lignes de soudure microscopiques créées pendant le processus de moulage sont un tueur hermétique car elles deviennent des voies de fuite. Ce qui suit est un aperçu de notre approche systématique, qui va au-delà des processus d'outillage traditionnels pour utiliser des simulations informatiques pour créer des moules personnalisés qui empêchent l'apparition de tels défauts, fournissant moulage d'insert de joint hermétique :

Analyse prédictive : simuler le flux pour cibler le problème

• Méthode :​ Nous utilisons une simulation Moldflow 3D complète pour étudier le motif de remplissage, la pression et la température à l' interface polymère-métal .
• Action :​ La simulation trouve les sites possibles de formation de lignes de soudure et les mécanismes d'insertion avant la réalisation de l'outillage.
• Résultat :​ L'analyse prédictive peut désormais permettre une conception proactive d'optimisation des portes et des canaux, nous éloignant ainsi du statut de réactif pour devenir un fabricant de moulage d'inserts de précision .

Optimisation du système de portes : guider le front de fusion

1. Défi :​ L'injection simple traditionnelle fait fusionner les fronts d'écoulement vers l'arrière de l'insert , ce qui entraîne de mauvaises lignes de soudure.
2. Solution : Utilisation de plusieurs déclenchements via un système de canaux chauds à obturateur séquentiel. Le déclenchement est réalisé de telle manière qu'un seul front d'écoulement s'enroule autour de l'insert.
3. Résultat :​ Ceci conception de moulage par insert ciblée assure la fusion moléculaire du flux de polymère, empêchant la formation d'une ligne de joint faible.

Ventilation assistée par le vide : Expulsion de l'air emprisonné

• Problème : L'air emprisonné ou les substances volatiles dans l'interface de la ligne de soudure créent de minuscules vides qui nuisent à la force de liaison.
• Mise en œuvre :​ Des ventilations localisées sous vide sont usinées sur le moule à certains endroits, notamment autour des inserts.
• Mécanisme :​ Avant d'injecter le polymère, une pompe à vide fonctionne , éliminant l'air et assurant un remplissage correct de la cavité et un contact polymère-métal pour un joint de moulage d'insert fiable .

Synchronisation des processus pour une structure monolithique

1. Contrôle : Nous corrélons la séquence de calage dynamique des vannes avec la vitesse d'injection et le profil de pression , qui peuvent être ajustés avec précision jusqu'à une plage de ± 0,5 MPa .
2. Précision :​ Cela garantit que tous les fronts de fusion se rejoignent dans des conditions parfaites de température et de pression, éliminant ainsi les lignes de soudure .
3. Validation :​ La conception du processus est confirmée et corrigée sur la base de données empiriques basées sur la simulation, ce qui constitue notre compétence principale dans un usine de moulage d'inserts personnalisés .

Ce processus d'ingénierie complet, de la prédiction à la synchronisation des processus, prouve que les propriétés hermétiques sont une caractéristique technique possible grâce à l'utilisation de moulage par insertion avancé techniques. En s'attaquant à la source des lignes de soudure, nous fournissons des taux de réussite aux tests d'étanchéité à l'hélium de 99,98 % et éliminons toute défaillance pendant le processus de production. Pour éliminer les lignes de soudure microscopiques et sécuriser les joints hermétiques, soumettez la conception de votre pièce et de votre insert pour une analyse prédictive du flux et un devis de production garanti.

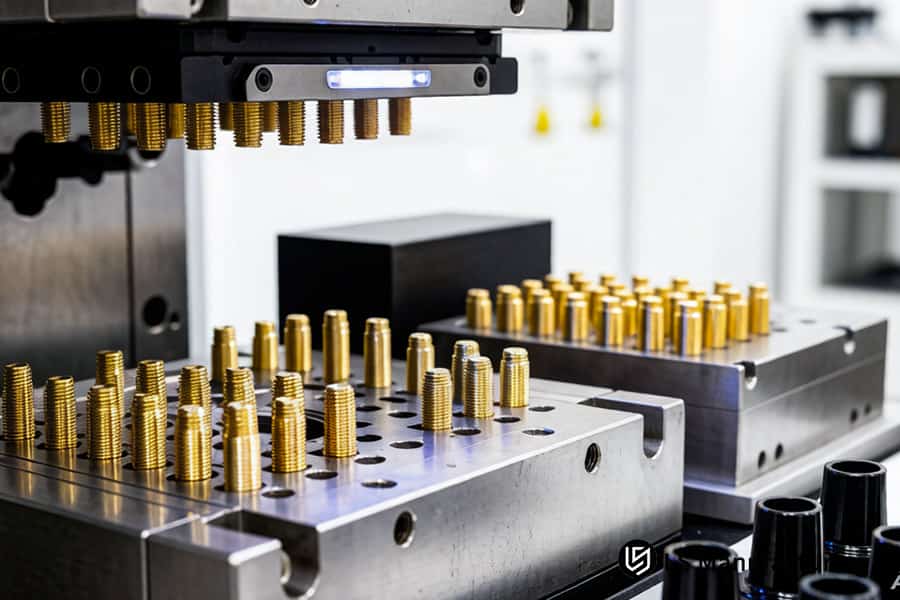

Figure 2 : Un bras robotique positionne un insert en laiton dans un moule pour le moulage d'insert étanche d'un connecteur.

Quelles combinaisons polymère/métal offrent la meilleure défense contre le délaminage ?

Le délaminage environnemental à l’interface polymère-métal est l’une des causes les plus courantes de défaillance des produits en raison de propriétés thermiques incompatibles et d’une mauvaise chimie. Dans ce rapport, nous présentons une approche scientifique pour choisir les matériaux appropriés, allant au-delà des listes de compatibilité standards . Nous explorerons en détail quelles paires spécifiques sont appropriées et comment le traitement des surfaces peut fournir une force de liaison interfaciale supérieure à la résistance du matériau en vrac dans fabricant de moulage par insertion étanche solutions.

Principe de sélection	Action clé et résultat mesuré
Stratégie de base	Adhérez en faisant correspondre le CTE >92 % et l'affinité chimique, et non la présomption.
Préparation du métal	L'activation de surface (lasers ou procédés chimiques) fournit le meilleur Ra ​​0,8-1,2 μm requis pour la fixation mécanique.
Formulation de polymère	Employer un moulage par insertion personnalisé pour imperméabilisants avec promoteurs d'adhérence pour alliages métalliques spécifiques (par exemple SUS316).
Appairage validé	Le PPS personnalisé sur l'acier inoxydable passivé donne une résistance d'interface >25 MPa grâce aux cycles thermiques ( -40°C à 125°C ).
Preuve de fiabilité​	Processus de moulage d'inserts de haute précision éprouvé avec plus de 5 000 tests sans délaminage sous analyse SEM .
Conception prédictive​	La simulation FEA est utilisée pour prédire la contrainte thermomécanique nécessaire à la conception d'un Moulage d'inserts spécifiques à une application processus.

En utilisant notre base de données exclusive de combinaisons polymère-métal éprouvées ainsi que la nécessité de la science des surfaces, nous résolvons avec succès le principal problème concernant la résistance de l'interface. Notre moulage d'inserts d'ingénierie La technologie permet de fournir aux clients des garanties tangibles et basées sur des données contre le délaminage, ce qui est important pour les applications critiques .

Quelles plages de contrôle des paramètres empêchent le déplacement des composants ?

Le déplacement des inserts pendant le processus d'injection à grande vitesse , généralement supérieur à 0,05 mm , peut entraîner une défaillance de l'étanchéité. Dans ce document, vous trouverez une description d'une méthodologie exacte de contrôle du processus, qui garantit que l'insert reste immobile et ne se déforme pas, garantissant ainsi une fermeture hermétique. La solution est un profilage par injection en plusieurs étapes avec un contrôle précis de la température : moulage d'inserts de haute précision .

Profilage d'injection en plusieurs étapes pour un remplissage contrôlé

L’injection à vitesse unique n’est plus favorisée. Au contraire, elle se décompose en étapes distinctes. Tout d'abord, une injection à vitesse très lente ( <10 mm/sec ) est utilisée pour remplir la cavité jusqu'à atteindre l'insert, mais sans aucune impulsion. Ensuite, la vitesse d'injection est fortement augmentée afin de remplir la cavité restante du moule. Ce moulage d'inserts contrôlé avec précision Le processus tire parti de la dynamique des fluides pour garantir que l'insert ne sera pas emporté par le flux du matériau fondu, ce qui constitue notre service de moulage d'inserts OEM .

Synergie de température du moule et de pression d’emballage

La température a un impact direct sur la viscosité et la contrainte d'écoulement. Nous maintenons une température de moule élevée et stable (généralement > 100 °C pour les plastiques techniques) avec une tolérance de ± 1 °C pour garantir un écoulement optimal de la matière fondue autour de l'insert. La pression d'emballage ultérieure est appliquée sous la forme d'une impulsion faible et soutenue plutôt que d'une pointe à fort impact. Cette combinaison minimise les contraintes résiduelles et la déformation plastique de l'insert, garantissant une étanchéité robuste grâce à notre service de moulage d'inserts personnalisé .

Surveillance en temps réel et contrôle en boucle fermée

La stabilité est une exigence essentielle. Les capteurs de pression et de température de l'empreinte sont intégrés directement après le point de placement de l'insert. Une telle conception nous permet de surveiller tout changement de processus, rendant possible une boucle fermée pour garantir que la vitesse et la pression d'injection sont automatiquement modifiées selon les besoins. Le moulage d'inserts automatique L'équipement s'assure que chaque tir est le même, fixant l'insert en place avec une précision de l'ordre du micron.

Outillage de précision pour un emplacement positif des inserts

Le processus commence dès le début – dès l’outil. Les inserts sont positionnés avec précision à travers les poches et les broches de support dans le moule à +/-0,02 mm avant l'injection. Cette précision mécanique constitue la base de l' injection contrôlée par le processus , résolvant le problème du déplacement dans Moulage d'insert zéro défaut .

Ce concept de contrôle de bout en bout illustre qu'une étanchéité à 100 % est le résultat garanti d'une ingénierie de processus déterministe basée sur la compréhension de la relation entre la vitesse, la pression et la température avec un retour d'information en temps réel. Ce faisant, nous évitons le déplacement de la plaquette et les retouches associées . En d’autres termes, il n’y aura pas de transformation secondaire, de cycles d’approvisionnement fiables et de fiabilité garantie même pour les produits les plus exigeants. applications de moulage d'inserts de haute précision .

Figure 3 : Le moulage par insertion encapsule un ensemble de contacts en métal argenté dans du plastique ABS noir pour l'automatisation.

Étude de cas : Sauver un projet d'endoscope médical sans fuite

Un important producteur de dispositifs médicaux a rencontré des problèmes avec ses poignées d'endoscope stérilisables, car une fuite s'est produite au niveau de l' interface métal-plastique , endommageant ses modules optiques. Ce qui suit explique comment les capacités de notre fabricant de moulage d'inserts de précision ont sauvé la mise pour cette application de dispositif médical grâce à des méthodes déterministes de résolution de problèmes :

Défi client

L'ensemble était une poignée compactée contenant des bornes SUS316L qui doivent être complètement enfermées dans le boîtier PEEK via joint hermétique de moulage par insertion capable de survivre jusqu'à 134°C de stérilisation en autoclave. Cependant, le fournisseur actuel était confronté à un problème puisque ses pièces se décollaient après seulement 50 cycles, entraînant plus de 30 % de pannes sur le terrain qui pouvaient coûter des millions en rappels de produits et en retards.

Solution de fabrication LS

Notre solution nécessitait une révision totale du processus via DFM. Les inserts ont été recouverts de notre nano-silane CVD breveté qui permet une liaison covalente, puis la conception de l'outil a été modifiée pour devenir un canal chaud équilibré à 4 portes . Les conditions de fonctionnement incluant une température du moule à 160 °C et une pression d'injection à 120 MPa ont assuré une encapsulation totale avant le test à l'hélium en ligne à 100 % effectué à 0,3 MPa . Ce niveau de qualité est garanti par notre service de moulage par insertion personnalisé pour les besoins critiques. moulage par insertion à enjeux élevés .

Résultats et valeur

Dépassant l'exigence de 500 cycles d'autoclave sans aucun signe de délaminage, nous avons réussi à livrer des produits finaux avec des taux de fuite inférieurs à 1×10⁻⁷ mbar·l/s . Ce projet réussi de moulage d'inserts nous a évité des millions de dollars de risques pour chaque pièce individuelle et a garanti que notre entreprise a reçu un contrat exclusif de 150 000 unités grâce à moulage par insertion éprouvé exécution.

Ce cas est une bonne démonstration d’ingénierie plutôt que de fabrication typique. En mettant l'accent sur la compréhension du mode de défaillance grâce à la science des surfaces et au processus de fabrication contrôlé , nous avons non seulement livré des pièces, mais avons également éliminé tout risque sous forme quantitative. Ce cas prouve notre compétence à être un partenaire pour Moulage d'inserts critiques où la fiabilité prime sur tout le reste.

Pour éviter des rappels valant des millions de dollars et obtenir une étanchéité zéro fuite, nous vous invitons à consulter nos ingénieurs pour une analyse des risques et une proposition de solution éprouvée en production.

Comment l’optimisation DFM professionnelle réduit-elle les risques de fabrication ?

De nombreux retards et augmentations de coûts surviennent au stade de la conception, car de nombreux petits détails non pris en compte entraînent des problèmes de production qui ne peuvent être résolus. Notre étude DFM complémentaire et proactive détecte de telles difficultés lors du dessin des produits et les corrige, convertissant ainsi les produits théoriques en produits réalisables et fiables . Il s'agit d'une caractéristique intrinsèque de notre service de moulage par insert personnalisé .

Intégrité structurelle : prévention des marques d'évier et du gauchissement

• Identification des risques :​ L'analyse de l'uniformité des murs est réalisée grâce à l'utilisation de simulations d'écoulement de moule .
• Notre Action :​ Des modifications sont proposées par nos soins afin que les murs ne varient pas de plus de 15% , tandis que les ratios nervures/murs restent suffisants.
• Résultat :​ Cela évite les traces d'évier et les vides internes, garantissant ainsi la stabilité dimensionnelle et la qualité cosmétique d'un moulage par insertion fiable résultat.

Moulabilité : garantir une éjection sûre et l'intégrité des fonctionnalités

1. Problème :​ Angles de dépouille inappropriés des nervures d'étanchéité et des noyaux profonds .
2. Solution :​ Notre recommandation est d'avoir un angle de dépouille d'au moins 1,5 degrés et nous recommandons des modifications en fonction de la texture.
3. Avantage :​ Cela évitera d'endommager les pièces lors de l'éjection et maintiendra les surfaces d'étanchéité intactes et importantes pour la fabrication de moulages par insertion personnalisés pour l'imperméabilisation .

Optimisation des processus : faciliter les flux et réduire le stress

• Domaine d'intervention :​ Nous prenons en compte les coins internes ainsi que l'emplacement des portes dans notre évaluation de processus .
• Changement de clé :​ Nous recommandons d'élargir les rayons de congé (par exemple, de R0,2 à R0,5 ) autour des rainures d'étanchéité.
• Impact :​ Le résultat est un écoulement du polymère plus facile, une concentration de contraintes plus faible et des améliorations substantielles de la qualité du produit final. moulage d'inserts à haute intégrité partie.

Efficacité de l'outillage : simplification de la fabrication et de l'assemblage

1. Considération :​ La géométrie de la pièce est évaluée pour des considérations d'outillage.
2. Intervention :​ Des modifications de conception sont recommandées pour réduire la consolidation des composants et simplifier les actions secondaires .
3. Valeur :​ Les coûts des moules sont réduits et la durabilité des moules est augmentée, créant ainsi une fabrication fiable et une excellente indication de Service de moulage par insertion OEM .

Cette approche structurée du DFM transforme les défaillances potentielles en caractéristiques de conception optimales bien avant la découpe de l'acier. Nos recommandations apportent une solution aux problèmes de fabricabilité basée sur la physique de la géométrie des pièces, des tolérances et du comportement des matériaux . Grâce à notre collaboration, nous éliminons 90% des problèmes rencontrés lors du processus de fabrication.

Pourquoi un système d’inspection en ligne 100 % automatique est-il obligatoire ?

Dans l’industrie automobile, où la sécurité et le zéro défaut sont des impératifs absolus, l’échantillonnage statistique est insuffisant. Conformément aux exigences de l'IATF 16949 et des constructeurs OEM exigeants, l'inspection en ligne 100 % automatisée est le seul moyen de garantir que chaque pièce est conforme aux spécifications. Ce rapport décrit une boucle fermée et moulage par insertion entièrement vérifié système qui convertit le contrôle qualité d'un point de contrôle en un processus de fabrication fondamental basé sur des données pour le moulage d'inserts de haute précision .

Module d'inspection	Fonction de base et norme quantifiable
Inspection par vision robotique	La manipulation robotisée automatique et l'inspection visuelle vérifient chaque dimension avec une tolérance de ± 0,005 mm .
Tests de fuite automatisés	Le test différentiel de pression est utilisé pour tester toute fuite avec une sensibilité à 0,1 Pa en cas de validation de moulage d'insert étanche .
SPC et contrôle des processus	Un mécanisme de collecte et d'analyse de données en temps réel garantit que tous les paramètres critiques auront un Cpk supérieur à 1,67 , rendant ainsi moulage d'inserts basé sur les données décisions possibles.
Traçabilité complète	Chaque composant est livré avec un DMC distinct qui suit l'intégralité de son historique de production et les résultats des tests.
Correction en boucle fermée	Le système ajuste automatiquement les paramètres de la machine en cas d'écart dans le processus, garantissant ainsi un moulage par insertion certifié processus.

Une solution aussi intelligente et globale au problème crucial auquel le client est confronté garantit l'assurance absolue que chaque produit expédié sera de haute qualité. Ce ne sera pas une simple hypothèse, mais un fait vérifiable. Une telle garantie de qualité est essentielle dans tout fabricant de moulage d'inserts de précision . Arrêtez de risquer les rappels avec l’échantillonnage statistique. Pour éliminer complètement ce risque, soumettez la conception de votre pièce pour obtenir un rapport de qualité garantie et un devis prêt pour la production et conforme à l'IATF.

Figure 4 : Une tige métallique s'insère dans la pièce en plastique ABS à l'intérieur du moule en acier pour un service de moulage par insertion personnalisé.

Quels facteurs dictent directement le coût des projets de moulage multi-cavités ?

Bien que le nombre de pièces affecte le prix, le coût d'un projet de moule multi-empreintes fiable et hermétique réside dans l'ingénierie initiale et la conception de l'outil, qui dictent l'efficacité avec laquelle les pièces seront produites. Afin de comprendre les coûts, il convient d'évaluer le compromis entre l'investissement réalisé dans le moule, la fiabilité et le coût de la pièce. La compréhension de ces facteurs permet de décomposer les principaux facteurs qui incitent à fournir prix de moulage par insertion personnalisé :

Nombre stratégique d'empreintes et sélection de l'acier moulé

Nous déterminons le nombre optimal d'empreintes (par exemple, 8 contre 16 ) grâce à une analyse du cycle de vie équilibrant le coût de l'outillage par rapport au volume. Les projets à grand volume justifient les aciers de qualité supérieure comme le S136 trempé, garantissant une durabilité d'un million de cycles et protégeant le moulage par insertion complexe investissement en outillage. Cela évite des réparations coûteuses de moules en cours de production et maintient une qualité constante des pièces, réduisant ainsi directement le coût effectif par pièce.

Conception de moules de précision pour une production automatisée

La rentabilité exige l’automatisation. Dans nos conceptions de moules , nous intégrons la robotique et un système de guidage haute tolérance. Ainsi, nous avons chargement automatisé des inserts , qui atteint une précision de ± 0,005 mm , ce qui est crucial pour les taux de rendement élevés requis pour rendre la production de moulage d'inserts en volume économique. Une faible précision entraîne du gaspillage et des temps d’arrêt et annule donc tous les gains en termes de coûts.

Intégration du traitement secondaire pour les performances

Souvent, les pièces hermétiquement fermées nécessitent des processus de post-moulage. Notre méthodologie de calcul des coûts intègre explicitement tous les processus secondaires nécessaires pour garantir que la pièce finie satisfera dès le départ à toutes ses caractéristiques requises , sans être facturée en supplément en post-production - ceci est fondamental pour établir un partenariat efficace de services de moulage d'inserts personnalisés .

Optimisation des processus pour une efficacité durable

Le faible coût est le coût d’une fabrication cohérente et ininterrompue. Nous appliquons les principes du moulage scientifique et du contrôle des processus en boucle fermée dès le premier jour. Il garantit qu'il n'y a pas de variation du temps de cycle et minimise le gaspillage de matériaux ; par conséquent, rendant le coût par pièce prévisible sur tout le cycle de vie du processus de fabrication, définissant notre valeur en tant que fournisseur de moulage par insertion personnalisé .

Cette approche va au-delà du simple devis par pièce, en adoptant une philosophie intégrée de coût total de possession (TCO). Grâce à la conception co-conçue d'une optimisation parfaite du nombre de cavités et à l'automatisation du moule et du processus pour la longévité, nous pouvons surmonter le principal obstacle à la réduction des coûts tout en maintenant les normes de qualité zéro défaut nécessaires pour les applications de moulage d'inserts critiques .

FAQ

1. Quelle est la quantité minimale de commande pour vos services de moulage par insert personnalisés ?

L'exigence minimale de production régulière de notre service de moulage par insertion personnalisé est de 1 000 pièces par série. En plus d'offrir une capacité de production d'essais flexible qui nous permet de fournir des produits de haute précision produits de moulage par insertion en petites quantités (aussi peu que 100 pièces ), nous permettons aux équipes d'ingénierie de tester des conceptions d'étanchéité de niveau IP68 au stade du développement.

2. Comment garantir des performances sans fuite dans des conditions de haute pression ?

Nous effectuons une validation croisée à 100 % sur nos produits à l'aide de testeurs de fuites à pression différentielle en ligne avancés et de détecteurs de fuites par spectromètre de masse à hélium très sensibles, garantissant que le taux de fuite critique pour chaque composant étanche à l'air personnalisé reste inférieur au seuil strict de 1×10⁻⁷ mbar·l/s .

3. LS peut-il aider à la sélection des matériaux pour les dispositifs biomédicaux ?

Oui. Notre équipe d'ingénieurs peut examiner directement vos dessins de conception et recommander des associations de matériaux, telles que des résines biocompatibles comme le PEEK et le TPU de qualité médicale associées à du métal passivé SUS316L, optimisant ainsi la correspondance de polarité et de dilatation thermique pour répondre aux exigences réglementaires strictes, telles que celles fixées par la FDA.

4. Quels niveaux de tolérance spécifiques votre équipement peut-il atteindre pour les capteurs miniatures ?

Tirer parti du niveau supérieur machines de moulage par injection entièrement électriques et nos capacités internes de fabrication de moules CNC, nous pouvons contrôler les tolérances dimensionnelles critiques avec une précision microscopique (jusqu'à ± 0,005 mm ) pour garantir un ajustement géométrique parfait pour les applications d'étanchéité.

5. Comment protégez-vous la propriété intellectuelle du client pendant le processus de révision des dessins ?

Nous signons un accord mutuel strict de non-divulgation (NDA) avant de recevoir des dessins CAO . De plus, nous stockons tous les fichiers de conception sur des serveurs sécurisés cryptés hors ligne et mettons en œuvre des protocoles de cellules de production isolées pour garantir que vos conceptions exclusives restent entièrement protégées.

6. Quel est le délai d’exécution typique pour un moule et des échantillons personnalisés ?

Notre délai de livraison standard pour la conception et la fabrication d'un produit de haute précision, moule d'injection à insert multi-empreintes est de 18 à 25 jours ouvrables . Nous fournirons un rapport DFM (Design for Manufacturability) gratuit dans les 48 heures et expédierons les échantillons T1 initiaux via DHL pour votre validation.

7. Comment résolvez-vous l’inadéquation CTE entre le métal et le plastique ?

Nous utilisons une gravure micro-laser automatisée ou des agents de couplage chimiques au silane pour prétraiter le substrat métallique, créant ainsi une structure de verrouillage mécanique microscopique. Celui-ci absorbe efficacement les contraintes thermiques structurelles sur une plage de températures allant de -40°C à +125°C , empêchant ainsi le délaminage interfacial.

8. Fournissez-vous des examens DFM gratuits pour les conceptions d’imperméabilisation ?

Certainement. Chaque demande soumise à LS Manufacturing reçoit un rapport DFM professionnel détaillé de plusieurs pages et proposition de devis , méticuleusement préparé par nos ingénieurs seniors en moules. Ce rapport couvre une gamme complète de critères d'évaluation critiques, notamment l'uniformité de l'épaisseur des parois, les ajustements du placement des portes conçus pour empêcher les lignes de soudure et les angles de dépouille.

Résumé

Moulage par insertion est une discipline systématique impliquant la dynamique des fluides, la modification microscopique des surfaces et la correspondance des paramètres au niveau micronique, et pas seulement un simple surmoulage. Sous les exigences de niveau IP68, tout défaut caché dans le matériau, le moule ou le processus peut dégénérer en échec de production en série. LS Manufacturing combine une ingénierie chevronnée, des lignes automatisées et une détection des fuites 100 % en ligne pour éliminer le risque de délaminage, fournissant ainsi des composants scellés de qualité industrielle pour les clients du secteur médical, automobile et matériel.
