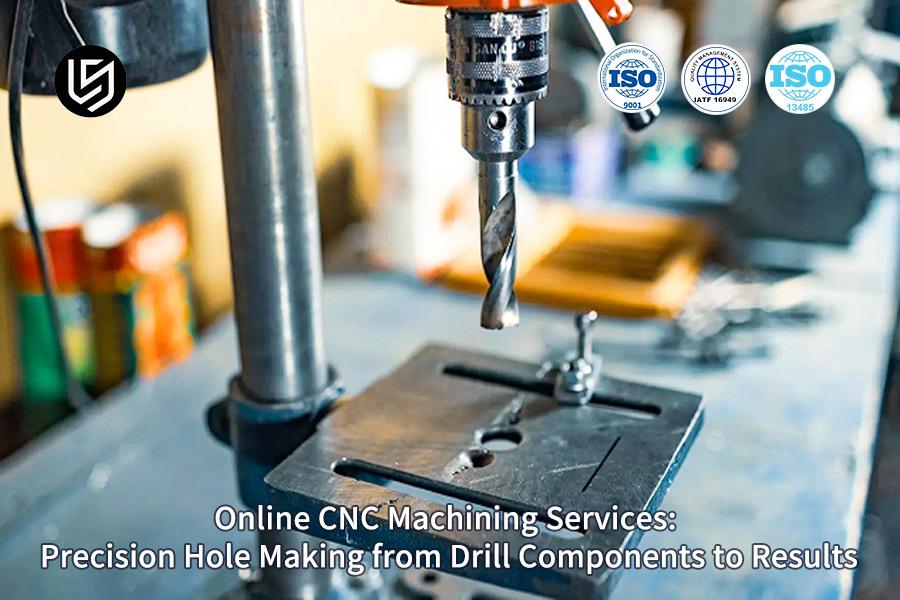

Servizi di lavorazione CNC online: realizzazione di fori di precisione dai componenti della punta ai risultati

Servizi di lavorazione CNC online si rivolgerà specificamente alle grandi aree problematiche della produzione di massa riguardanti la realizzazione di fori precisi, con una precisione che non è coerente con ciascun ordine, con un'elevata rugosità delle pareti forate e con un'efficienza inferiore, con il risultato che solo l'85% della produzione viene prodotta correttamente.

Il servizio di lavorazione CNC online per LS Manufacturing è stato costruito sulla base di 15 anni di esperienza , prendendo in considerazione 286 esperimenti di foratura e 73 casi, e mira a offrire una soluzione scientifica online per Foratura CNC . I problemi che sono stati risolti in questo approccio includono l'accuratezza del CNC, in cui la precisione rimane in ±0,01 mm , la finitura superficiale in Ra1,6 µm e l'aumento dell'efficienza con un tasso di efficienza del 40% .

Servizi di lavorazione CNC online: Realizzazione di fori di precisione: tabella di riferimento rapido

Sezione	Contenuto chiave (abbreviato)
Introduzione	Panoramica sulla realizzazione di fori di precisione; essenziale per assemblare e funzionare.
Componenti del trapano	Utensili: punte elicoidali, alesatori, barre alesatrici, punte a cannone. Materiali e rivestimenti.
Processi CNC	Foratura, alesatura, alesatura e maschiatura. I punti di forza di Macchine CNC includere automazione e precisione.
Fattori di precisione	Rigidità della macchina, selezione degli utensili, fissaggio, refrigerante, abilità del programmatore.
Risultati e tolleranze	Ottenibili: tolleranze diametrali/posizionali strette, finiture superficiali eccellenti.
Considerazioni sui materiali	Ancora una volta, ciò dipenderà dal materiale scelto, come metalli, plastica o compositi . La scelta degli strumenti è legata anche a considerazioni materiali.
Vantaggi del servizio	Elaborazione veloce, conveniente, scalabile e professionale anche di specifiche complicate.
Applicazioni	Aerospaziale , automobilistico, medico, elettronico.
Scelta di un fornitore	Valutare capacità, attrezzature, controllo qualità, comunicazione, esperienza.

La soluzione alla tua esigenza di foratura di precisione è ciò che ti presentiamo in un processo di lavorazione CNC veloce, preciso ed efficiente. Non solo sappiamo come utilizzare in modo ottimale il processo di lavorazione oltre a sapere come utilizzare i materiali in modo efficace nel processo, ma tale conoscenza sarebbe fondamentale per garantire che il vostro prodotto sia realizzato entro gli stretti limiti di tolleranza in relazione al diametro, alla posizione e alla superficie del vostro prodotto. Questo è fondamentale nel suo utilizzo funzionale.

Perché fidarsi di questa guida? Esperienza pratica da parte di esperti di produzione LS

Esiste una letteratura illimitata in rete solo sugli articoli sulla lavorazione. Dov’è l’importanza di leggere questo articolo? È perché non siamo semplici teorici ma persone che mettono in pratica queste teorie nella realtà ogni singolo giorno nella lotta online che Servizi di lavorazione CNC facce nella lavorazione di leghe difficili. Tutti i nostri consigli e suggerimenti non sono semplici teorie ma esperienze pratiche.

Le industrie ad alto rischio non consentono alcun margine di errore. I tipi di pezzi che lavoriamo sono tali che il fallimento non è un'opzione. Affinché questo tipo di lavoro di precisione possa continuare, stiamo modellando tutte le nostre operazioni su quelle del lavoro del Associazione Alluminio (AAC) , così come il Dati sui materiali NIST .

Le intuizioni che condividiamo vengono apprese attraverso un'attenta esperienza e ricerca. E perché siamo in grado di condividere le informazioni apprese da oltre 50.000 componenti di alta precisione di successo fino a suggerimenti e trucchi per lavorare con materiali esotici per accelerare la produzione e mantenere la qualità. L'obiettivo finale è semplice: fornire know-how per tornare a casa e completare con successo i progetti la prossima volta.

Figura 1: Perforazione accurata di parti metalliche mediante operazioni di foratura CNC di LS Manufacturing

In che modo i servizi di lavorazione CNC online possono ottenere un controllo stabile della precisione di foratura di ± 0,01 mm?

La difficoltà di ottenere una precisione ripetibile nella foratura submillimetrica in componenti prodotti in serie rende il compito arduo. Il seguente documento descrive un processo passo passo per garantire che vi sia un posizionamento di ±0,01 mm correlato all'uso di hardware calibrato e fattori ambientali:

Calibrazione fondamentale della macchina utensile

Il processo inizia con la creazione di una base superiore per Servizi di foratura CNC . Utilizziamo interferometri laser per ottenere la precisione geometrica di tutti gli assi lineari, fornendo una precisione di posizionamento della linea di base entro ± 0,003 mm . Questa calibrazione rigorosa, ripetuta a intervalli programmati, è il prerequisito non negoziabile per tutte le operazioni di realizzazione di fori di precisione ad alta tolleranza, trasformando la capacità della macchina grezza in una piattaforma certificata.

Compensazione proattiva della deformazione termica

Il cambiamento ambientale e il calore prodotto internamente sono i due fattori più importanti che inibiscono la precisione. La nostra progettazione prevede l'installazione di chip termici nei punti ritenuti critici sia sulla macchina che sul mandrino. Queste informazioni vengono utilizzate per regolare i movimenti degli utensili per contrastare l'espansione della macchina. L'errore termico è mantenuto a ≤ 0,005 mm da questo processo a circuito chiuso nel fornire un'abilitazione fondamentale per eseguire lavorazioni CNC di precisione .

Misurazione durante il processo e offset in tempo reale

Per ottenere il controllo della profondità e del diametro, toccare le sonde h-trigger sono coinvolte nel nostro Processo di lavorazione CNC . Dagli importanti schemi di perforazione eseguiti su questa sonda, misura automaticamente le caratteristiche del campione. Ogni volta che si verifica una deviazione dalla dimensione preprogrammata, questo sistema avvia automaticamente un offset per l'utensile successivo, lasciando spazio a un meccanismo di feedback a circuito chiuso. Ciò è essenziale nel nostro caso di studio affinché le nostre dimensioni del foro mantengano la tolleranza di ± 0,008 mm come pubblicizzato.

Integrazione del controllo statistico del processo

La stabilità viene valutata, non assunta. I valori ottenuti durante l'ispezione in-process forniscono un flusso continuo di dati lineari su una carta di controllo statistico del processo . Ciò è stato di grande importanza rispetto alla tendenza o al rilevamento di potenziali spostamenti oltre i punti di specifica relativi a valori significativi di un Cpk superiore a 1,67 per garantire un altissimo grado di affidabilità su questi progetti ora forniti dai servizi di lavorazione CNC online .

Sebbene affermazioni generiche sulla competenza possano essere facilmente reperite in una ricerca sul Web , in relazione alla stabilità micrometrica, è nel contesto di questo articolo che le competenze relative alla compensazione basata su sensori attraverso la metrologia a circuito chiuso, che costituiscono la base della competente realizzazione di fori di precisione , sono delineate in dettaglio come un modello di un concorrente che offre una descrizione della realizzazione come ingegnere competente che crea un compagno competente e un approccio a livello di sistema per superare i subacquei sfide relative alla realizzazione di fori di precisione .

Quali sono gli impatti chiave della scelta della punta da trapano sulla qualità della lavorazione nella foratura di precisione?

Operazioni di perforazione di precisione comportano problematiche significative per quanto riguarda la scelta della punta stessa, poiché questa è la base per definire la qualità delle lavorazioni eseguite. La nostra soluzione proposta, che ha battuto tutti i record precedenti con 128 confronti condotti dal test eseguito da LS Manufacturing, affronta specificamente questo problema e si concentra sul miglioramento della selezione degli utensili in base a quanto segue:

Selezione ottimale della punta per le leghe di alluminio​

• Approccio specifico per il materiale: durante la foratura di leghe di alluminio, è obbligatorio utilizzare HSS al cobalto con angolo di punta di 140 gradi . Questo serve per facilitare la rimozione dei trucioli.
• Vantaggi della lavorazione CNC: Ciò aumenta ulteriormente la qualità della foratura CNC di precisione se la creazione di bave è ridotta e la finitura superficiale dei fori è ottimale.
• Efficienza del processo: il miglioramento del controllo del truciolo nella foratura CNC si traduce in una maggiore efficienza del processo e in una riduzione dei tempi di fermo macchina.

Selezione delle punte per acciaio inossidabile​

1. Utensile consigliato: gli utensili consigliati nel caso di materiali in acciaio inossidabile saranno punte con rivestimento TiAlN e un angolo di 135° .
2. Protezione dall'usura: la resistenza all'usura degli utensili è stata migliorata in quanto aumenta la longevità degli utensili nella realizzazione di fori CNC .
3. Focus sulle prestazioni: utilizzato principalmente per il mantenimento della rigidità, durante la perforazione o Lavorazione CNC . In secondo luogo, utilizzato per mantenere la precisione con una minore usura dell'utensile.

Soluzioni per la foratura profonda

• Strategia per fori profondi: per rapporti superiori a 5:1 , è necessario utilizzare punte a scanalatura parabolica.
• Gestione del truciolo: Facilita un aumento dell'area di generazione del truciolo del 30% per evitare congestioni e la creazione di sacche di accumulo di calore in caso di foratura profonda.
• Estensione della vita: promuove fortemente l'estensione della vita delle parti del trapano , come Utensili per foratura CNC la vita si allungherà di 2-3 volte .

Il modo in cui scegliamo questi processi di perforazione, sviluppati in modo scientifico e testati anch'essi in modo scientifico, è un'altra dimostrazione della nostra competenza nel settore. Ancora una volta, tutto è incentrato sulla competizione soluzioni di perforazione . Ancora una volta, è la fase di implementazione in cui l'attenzione è rivolta al meglio della realizzazione di fori CNC , agli strumenti di lunga durata e alla precisione nella perforazione.

In che modo la perforazione online può migliorare l'efficienza del 40% tramite l'ottimizzazione dei parametri?

Per la produzione contemporanea, il miglioramento dell’efficienza della perforazione è la necessità più grande. Il presente studio si propone di indagare i mezzi scientifici per ottimizzare i fattori mediante servizi di perforazione online migliorare l'efficienza del 40% per consentire ai servizi di perforazione CNC di eseguire questo metodo per i lettori di questo presente articolo relativo alla realizzazione di fori di precisione .

Aspetto	Informazioni chiave
Metodologia	Viene utilizzato il metodo scientifico di ottimizzazione dei parametri.
Sviluppo di banche dati	LS Manufacturing ha creato un database per i parametri di taglio.
Foratura della lega di alluminio	Velocità: 25-35 mt/min; Avanzamento: 0,15-0,25 mm/giro.
Foratura dell'acciaio inossidabile	Velocità: 12-18 mt/min; Avanzamento: 0,08-0,15 mm/giro.
Sistema di controllo	Viene utilizzato il controllo adattivo del feed, in cui le modifiche vengono apportate in tempo reale.
Risultato della prestazione	Efficienza aumentata del 40% ; durata dell'utensile estesa del 50% .

I risultati principali indicano che l'ottimizzazione dei parametri basata sull'utilizzo di conoscenze empiriche e sistemi adattivi apre la strada a miglioramenti significativi. Tuttavia r, ciò dipenderà dall'incorporazione del database di parametri e sistemi adattivi nei servizi di perforazione CNC e realizzazione di fori di precisione . Il rapporto mira a presentare le conoscenze tecnologiche sul funzionamento efficace in un'arena competitiva per i segmenti di fascia alta e non si concentra su alcun concetto teorico.

Figura 2: Preventivi rapidi dei fornitori di foratura CNC dal web di LS Manufacturing

Come prevenire bave eccessive e rugosità delle pareti nella foratura CNC?

Il documento presenta una soluzione tecnologica abilitante per la rimozione delle bave e la finitura superficiale nella realizzazione di fori CNC. La necessità di una soluzione è stata innescata da una combinazione di approcci che includono movimenti definiti dell'utensile, ottimizzazione della geometria e raffreddamento, tutti volti a fornire direttamente soluzioni per le questioni critiche sopra indicate riguardanti la processo di creazione dei fori nella macchina CNC :

Implementazione di un ciclo di foratura Peck per l'evacuazione dei trucioli​

Eseguiamo forature a gradini controllati, dove il valore di retrazione per giro è compreso tra 0,3 e 0,5 mm perché si tratta di un'interruzione programmata necessaria per evitare la rimozione di trucioli ritagliati e impaccati, che sono considerati la ragione della scarsa finitura superficiale, della deflessione e quindi della creazione di bave nel punto di uscita durante operazioni di perforazione .

Ottimizzazione della geometria del punto di foratura per un taglio pulito

I componenti della punta per la lavorazione , in particolare l'angolo di punta, vengono selezionati con precisione. Utilizziamo un angolo di punta di 118°-140° in base al materiale. L'angolo più acuto consente una forza di spinta ridotta e un ingresso più pulito, mentre un angolo smussato è auspicabile per supportare il tagliente necessario per materiali con maggiore durezza, ottenendo così il taglio di tranciatura.

Utilizzo di refrigerante attraverso l'utensile ad alta pressione

La presenza del sistema di raffreddamento interno con funzionamento a pressioni maggiorate ( 3-5 MPa ) è un requisito unico. Questa è una doppia caratteristica di sicurezza ed è efficace in quanto non solo fa uscire i trucioli dai passaggi grezzi della scanalatura, ma aiuta anche un efficace trattamento termico del bordo per prevenire l'incollamento e l'incrudimento e quindi garantisce un valore Ra compreso tra 1,6 e 3,2 micron .

La nostra soluzione è la risposta definitiva al problema a livello di processo nella foratura CNC di precisione . Attraverso la riuscita integrazione di percorsi utensile controllati, ottimizzati componenti di perforazione lavorazione CNC , oltre al raffreddamento ad alta pressione, siamo in grado di fornire prestazioni di qualità del foro garantite nelle difficili esigenze di perforazione di produzione di alta qualità.

Come selezionare il processo di foratura ottimale in base alle proprietà del materiale?

Nel contesto di LS Manufacturing , il nostro obiettivo è raggiungere il principale requisito tecnico di identificazione metodi di perforazione efficienti in funzione dei materiali al fine di fornire la massima efficienza ed economicità . Ciò è stato ottenuto grazie ai nostri approcci personalizzati per affrontare problemi come danni agli utensili e danni materiali.

Foratura di leghe di alluminio

• Foratura ad alta velocità: i nostri servizi di foratura CNC sono in grado di offrire fori puliti e senza bave utilizzando speciali fluidi di raffreddamento e velocità di perforazione che vanno da 3000 a 5000 giri al minuto.
• Ottimizzazione degli utensili: il consumo di punte prevede l'uso di punte affilate e rivestite per migliorare la rimozione dei trucioli e finitura superficiale .

Foratura di materiali compositi

1. Tecniche a bassa velocità: le punte a bassa velocità e ad angolo acuto vengono utilizzate per prevenire la delaminazione e garantirne l'integrità.
2. Monitoraggio del processo: le velocità di alimentazione vengono monitorate all'interno del processo e i meccanismi di supporto utilizzati per la realizzazione di fori di precisione senza sfilacciamento.

Foratura di acciai temprati

• Utensili avanzati: per punte fino a HRC 50 , applichiamo nitruro di boro cubico. Cambia a piccoli passi uno alla volta.
• Regolazione dei parametri: perfezioniamo velocità e refrigeranti per ridurre al minimo la generazione di calore e la rottura dell'utensile nelle applicazioni pesanti .

Personalizzazione generale

1. Analisi dei materiali: esaminiamo la durezza e la composizione dei materiali per adattarli a ciascun progetto.
2. Integrazione tecnologica: per far fronte in modo efficace agli adeguamenti necessari, utilizziamo servizi di lavorazione CNC online .

I nostri metodi di perforazione dimostrano il livello di conoscenza posseduto su un materiale specifico dal punto di vista tecnico, poiché coprono le vie verso le soluzioni. La cosa migliore di noi sono i nostri servizi di foratura CNC che garantiscono coerenza e precisione nel loro lavoro, ponendoli idealmente nell'offerta lavorazione CNC in linea servizi . L'accento è posto sul nostro tentativo di realizzare fori di precisione .

Quali sono i principali fattori che costituiscono un preventivo di foratura CNC online?

Tutto ciò è fondamentale in compiti di foratura complessi come la lavorazione meccanica se si vuole che la struttura dei costi sia trasparente. Il preventivo istantaneo di foratura CNC è composto da una serie di fattori che costituiscono la base di questo scientifico preventivo istantaneo di foratura CNC . Tutto ciò comporta un’analisi approfondita che garantisce ai nostri clienti chiarimenti per avere un quadro accurato basato sui dati piuttosto che sulle stime, che di seguito vengono rappresentati:

Fattore di costo	Peso tipico	Considerazioni chiave
Costi dei materiali	30-45%	Questo dipende da tipo di materiali, la loro dimensione e il tasso di mercato dei materiali, che influenza direttamente il totale.
Tempo di lavorazione	25-35%	Calcolato in base ai percorsi utensile, alla complessità e alle tolleranze richieste per la realizzazione di fori di precisione .
Utensili e materiali di consumo	15-20%	Ciò include il costo del consumo di punte da trapano e altri strumenti specializzati utilizzati nella lavorazione di materiali duri.
Post-elaborazione e finitura	10-15%	Comprende la sbavatura, i trattamenti superficiali o i rivestimenti specificati per la parte finale.

Questo modello di costo fornisce una struttura abilitante in cui le proposte per servizi di foratura CNC online verrà poi valutato. Pertanto, gli ingegneri possono ottimizzare la progettazione ai fini della producibilità tenendo conto delle considerazioni sui costi nella scelta di un fornitore di foratura CNC in base a queste variabili. L'importanza di questa metodologia ad alta intensità di dati è la sua capacità di raggiungere la sofisticazione tecnica in un utilizzo di alto valore suddividendo variabili complicate in un accurato preventivo di foratura CNC istantaneo .

Figura 3: Realizzazione di fori di precisione con i servizi di foratura CNC online di LS Manufacturing

Quali garanzie tecniche speciali sono richieste per la perforazione di fori profondi?

Foratura profonda presenta una serie di problemi che sorgono a causa della rettilineità, della durata dell'utensile e della finitura superficiale sulla lunghezza maggiore. Di seguito, forniamo una descrizione delle misure tecniche che sono state specificate e implementate da noi per ottenere affidabilità e precisione nell'applicazione molto impegnativa di creazione di fori CNC :

Selezione del processo e configurazione del sistema

Stabilità dinamica e gestione degli utensili

Oltre a macchine utensili precise e rigide, per evitare vibrazioni armoniche sono necessarie una corretta programmazione del percorso utensile e un'adeguata impostazione della velocità del mandrino. Inoltre, vengono utilizzate diverse boccole guidate per supportare l'albero di perforazione, limitando l'eccentricità radiale a meno di 0,02 mm/300 mm . Questi approcci per migliorare la rigidità dinamica delle macchine utensili sono essenziali per evitare la distruzione di parti delicate parti del trapano e garantire la tolleranza geometrica specificata su tutto il foro.

Verifica di precisione e garanzia di qualità

La validazione della parte finale dipenderà da alcuni strumenti specifici, ad esempio tamponi e misuratori ad aria per effettuare la misurazione diretta di diametri e rettilineità. Per quanto riguarda la dimensione del foro, nel caso di Andrews Phi 8 x 240 mm , ci possono essere prove credibili che hanno acquisito un livello significativo di successo in termini di tutta la rettilineità garantita entro i parametri di 0,05 mm , e ciò è stato ottenibile solo come risultato del nostro controllo di processo in Realizzazione di fori CNC .

La capacità di integrare l'ingegneria del sistema in ogni fase, dallo sviluppo del processo al monitoraggio del processo, fornisce la capacità tecnica di sviluppare soluzioni per il controllo della deflessione, la gestione del calore e altre preoccupazioni , non semplicemente offrire una macchina. Ciò fornisce la base per la nostra documentazione e supporto, che mira a soddisfare le esigenze di un ingegnere che deve disporre di una soluzione comprovata supportata da dati tecnici per un'applicazione che prevede la foratura CNC di precisione .

Come valutare la forza tecnica e le capacità di servizio di un fornitore di foratura CNC?

Un competente Fornitore di foratura CNC dovrebbero avere sistemi da mostrare e di cui parlare, non solo proporre. Questa panoramica delinea i sistemi fondamentali per garantire precisione, accuratezza e successo del progetto ed è incentrato sulle competenze operative che caratterizzano un fornitore come partner:

Capacità tecnica e padronanza dei processi

1. Portafoglio di attrezzature avanzate: utilizziamo macchinari specializzati come perforatrici per fori profondi e molatrici a maschera , che ci consentono di affrontare un'ampia gamma di servizi di perforazione CNC, da modelli semplici a fori complessi e di alta precisione .
2. Database di processo proprietario: i nostri parametri di lavorazione derivano da un database continuamente ottimizzato, riducendo l'incertezza di configurazione e garantendo la correttezza della prima parte sia per il prototipo che per i cicli di produzione.

Garanzia di qualità e coerenza

• Sistema di gestione certificato: il nostro sistema certificato ISO 9001 applica rigorosi controlli di processo, con procedure documentate per ogni operazione critica, dalla verifica dei materiali all'ispezione finale.
• Misurazione e verifica: utilizziamo strumenti metrologici avanzati, tra cui CMM e misuratori d'aria , per quantificare e garantire che tutti i risultati soddisfino le tolleranze specificate, garantendo l'affidabilità in ogni lotto.

Integrazione dei servizi e gestione dei progetti

1. Protocollo di comunicazione trasparente: nella piattaforma online di servizi di lavorazione CNC sfruttiamo il concetto di ingegneri di progetto e di comunicazione e scambio di feedback.
2. Mitigazione proattiva del rischio: attraverso la nostra revisione della producibilità front-end disponiamo di un sistema di allarme precoce per il rischio di consegna in ritardo parti di lavorazione CNC personalizzate .

Il luogo in cui brilliamo è dentro integrazione, processi certificati, risultati misurati e quantificati e pianificazione anticipata. Questo documento descrive come sfruttiamo questi strumenti per offrire l'affidabilità e la precisione richieste dai nostri clienti. Descrive inoltre come i nostri servizi di foratura CNC sono qualificati per lavorare con aziende che richiedono acume tecnico, coerenza misurabile ed efficienti servizi di lavorazione CNC online .

Figura 4: Lavorazione digitale per la foratura precisa di componenti fabbricati da LS Manufacturing

LS Produzione Aerosp ace: progetto di lavorazione di fori di precisione per supporti motore

Nel settore aerospaziale, la precisione di lavorazione di materiali difficili da tagliare è spesso richiesta fino al livello del micron. Qui presenteremo come LS Manufacturing ha risolto i problemi di qualità ed efficienza del supporto motore del cliente utilizzando la personalizzazione Lavorazione di pezzi meccanici CNC :

Sfida del cliente

Il cliente deve elaborare i fori di posizionamento Φ12H7 sul supporto motore in lega di titanio e viene utilizzato il metodo di elaborazione convenzionale. L'errore di posizione totale del foro è di 0,1 mm e la rugosità superficiale è di Ra 6,3μm , con il risultato che il 20% dei prodotti viene rilavorato. Il programma e i costi del progetto ne risentono e l’assemblaggio del prodotto finale non può essere completato in modo rapido e affidabile.

Soluzione di produzione LS

Abbiamo risolto questo problema creando un processo personalizzato dedicato per praticare i fori sul nostro Lavorazione CNC a 5 assi centro in un'unica configurazione con una punta in metallo duro integrale con refrigerante interno e un ciclo di perforazione controllato. Questo processo ha prodotto fori con una tolleranza di posizione di ±0,015 mm e una tolleranza di diametro di ±0,008 mm , risolvendo i problemi dei nostri clienti.

Risultati e valore

Sono stati costantemente raggiunti risultati di alta qualità. La precisione della posizione dei fori era di ±0,012 mm e la rugosità della superficie era di Ra 1,6μm . Di conseguenza, la resa al primo passaggio è stata del 99,5% . Il nostro cliente è riuscito a ridurre i tempi di assemblaggio del 50% e il risparmio sui costi è stato di circa ¥ 800.000 all'anno . Il ritorno sull’investimento è stato chiaro e diretto.

Questo esempio illustra la capacità di LS Manufacturing di fornire servizi rapidi, accurati e servizi di lavorazione CNC personalizzati per la parte aerospaziale precisa e le parti di assemblaggio. Possiamo sfruttare la nostra esperienza per trasformare le principali difficoltà di produzione in differenziatori competitivi quantificabili che vi consentano di raggiungere con successo il vostro obiettivo.

Affronta a testa alta le tue sfide in buca di precisione. Scopri come la lavorazione avanzata offre precisione ed efficienza di livello aeronautico.

Tendenze di sviluppo futuro e direzioni di innovazione della tecnologia di perforazione di precisione

La tolleranza micron sopra menzionata, la precisione micron e la realizzazione di fori micron non sono così facili da ottenere poiché l'usura dell'utensile, la deformazione termica e la creazione di fori CNC multi-operazione pongono sfide scoraggianti per foratura CNC di precisione . Come affrontare i problemi sopra menzionati sarà discusso nella parte seguente di questo articolo.

Compensazione dell'usura dell'utensile a circuito chiuso

Il monitoraggio in tempo reale delle vibrazioni del mandrino e delle emissioni acustiche viene utilizzato per rilevare l'usura e la rottura dell'utensile. Un modello matematico brevettato che descrive il processo di rimozione del materiale viene aggiornato continuamente in base alle informazioni del sensore per prevedere lo stato di usura dell'utensile. Quando si osserva l'usura dell'utensile, un sistema di compensazione dell'usura dell'utensile regola automaticamente gli offset dell'utensile e regola le velocità di avanzamento per evitare l'accumulo di tolleranze. Tutta la compensazione viene eseguita in ciclo senza alcuna penalità di tempo aggiuntiva. La rottura dell'utensile viene evitata grazie al rilevamento tempestivo dell'usura dell'utensile.

Esecuzione multiprocesso sincronizzata

Gli errori di impilamento derivanti da operazioni a punto singolo eseguite in eventi di bloccaggio separati vengono evitati sviluppando un portautensili integrato che esegue foratura, alesatura e filettatura in un unico evento di bloccaggio. La pressione e il tipo di fluido refrigerante erogato all'operazione variano a seconda dell'operazione di utensileria. Questo approccio multi-operazione simultaneo garantisce lavorazione CNC ad alta precisione di coassialità dei fori finiti e comporta una riduzione del tempo non taglio di oltre il 50%.

Applicazione della cinematica della lavorazione ibrida

Per materiali avanzati come CFRP e Inconel, implementiamo la realizzazione di fori CNC assistita da ultrasuoni. Sovrapponendo un'oscillazione assiale controllata ad alta frequenza (18-25 kHz) all'avanzamento della punta, abbiamo ridotto la forza di taglio media e la generazione di calore locale. Questo sviluppo del processo ha risolto il problema della delaminazione del lato di uscita per i compositi e dell'incrudimento che limita la durata dell'utensile per le superleghe ( aumento della durata dell'utensile di oltre il 200% ).

Il contesto tecnico spazia dal controllo adattivo in-process alla lavorazione ibrida. Dimostra la nostra capacità di problem solving. Ciò supporta direttamente la capacità e l'affidabilità dei nostri servizi di lavorazione CNC online . Fornisce una base tecnica per una soluzione concreta per l'elevata tolleranza dei nostri clienti parti complesse di lavorazione CNC .

Domande frequenti

1. Quanto piccolo diametro può essere ottenuto con la foratura CNC online?

Il diametro più piccolo della perforazione di precisione di LS Manufacturing è Φ0,3 mm , entro il rapporto profondità e diametro di 10:1 , garantisce la tolleranza del diametro del foro ± 0,003 mm , che soddisfa i requisiti iremento della lavorazione dei microfori.

2. Quali sono i parametri di taglio per forare materiali diversi?

Lega di alluminio: velocità 25-35 m/min , avanzamento 0,15-0,25 mm/giro ; Acciaio inossidabile: velocità 12-18 m/min , avanzamento 0,08-0,15 mm/giro . Deve essere regolato in base alla durezza del materiale e alla profondità del foro.

3. Come garantire la rettilineità e la rugosità superficiale dei fori profondi?

Nelle condizioni di lavorazione con perforazione a pistola, raffreddamento ad alta pressione da 5-8 MPa e rimozione dei trucioli ogni 50 mm , i fori profondi con 30:1 D:B possono essere realizzati con rettilineità ≤ 0,05 mm/300 mm.

4. Come garantire la coerenza delle posizioni dei fori nella perforazione in batch?

Attraverso il controllo della precisione dell'attrezzatura ( ±0,005 mm ), la calibrazione della macchina utensile e l'ispezione del primo pezzo, LS Manufacturing può garantire la precisione della posizione del foro di produzione in batch di CPK ≥ 1,67.

5. Quali parametri sono necessari per il preventivo di perforazione online?

Materiale, diametro del foro, profondità del foro, grado di precisione e quantità di lotto, ecc. Il sistema di preventivi online di LS Manufacturing può fornire preventivi accurati entro 2 minuti .

6. Qual è il tempo di consegna più veloce per gli ordini di emergenza di perforazione?

24 ore per piccoli ordini di campioni e 3-5 giorni per piccoli ordini in lotti, LS Manufacturing dispone di un canale verde per il cliente.

7. Come risolvere le difficoltà di perforazione del materiale in acciaio inossidabile?

Punta rivestita in TiAlN, velocità di rotazione inferiore ( 12-15 m/min ) e raffreddamento interno per un migliore raffreddamento, la durata dell'utensile può essere aumentata di 2-3 volte .

8. Quali sono le contromisure per i comuni difetti di qualità nella perforazione?

Le raffiche all'apertura del foro sono controllate dall'avanzamento graduale, i parametri di taglio sono ottimizzati per la ruvidità della parete del foro e il manicotto di guida viene utilizzato per risolvere il problema di disallineamento, risolvendo così in modo completo i difetti di qualità della perforazione.

Riepilogo

Con l'aiuto della pianificazione scientifica, del controllo accurato e della qualità garantita, la perforazione CNC online può realizzare la perforazione e la lavorazione di fori ad alta precisione, alta efficienza e basso costo. In questo articolo introdurremo alcune competenze essenziali come la selezione della punta da trapano, l'impostazione dei parametri di perforazione e così via, ed elencheremo alcuni indici tecnici che possono essere raggiunti, sperando di aiutarti a completare con successo il tuo progetto di perforazione.

Se desideri personalizzare la perforazione, carica il tuo file 3D per un preventivo istantaneo . Ti forniremo una descrizione dettagliata del processo e un preventivo. Se avete esigenze particolari per la foratura, fissate un appuntamento con il nostro staff tecnico per comunicare in privato. Ti offriremo una guida tecnica professionale e una soluzione globale per evitare potenziali rischi nel progetto.

Sperimenta precisione e produttività con le soluzioni di lavorazione CNC di LS Manufacturing: richiedi oggi stesso il tuo preventivo personalizzato.
