Italiano
Due "neri", due destini completamente diversi
Se hai gestito parti in alluminio , probabilmente l'hai visto. Hai appena ricevuto un pezzo nuovo e brillante e hai scelto il trattamento "nero" a basso costo, aspettandoti un perfetto effetto nero opaco. All'inizio sembra buono. Ma qualche mese dopo, durante l'uso o la pulizia, scopri che la superficie inizia a mostrare fastidiosi graffi o, peggio ancora, la pellicola di vernice inizia a sollevarsi e a staccarsi dai bordi o dagli angoli. Il tempo si blocca in un istante, seguito da frustrazione e deprezzamento del valore del prodotto, spendendo energie in rilavorazioni e riparazioni o, peggio, affrontando direttamente i reclami dei clienti o la rottamazione dei componenti.
Questa scena di collasso della qualità è ciò che ogni produttore o utente che persegue professionalità e durata cerca di evitare. Ma il fatto è che la maggior parte trattamento superficiale gli insuccessi non sono dovuti alla sfortuna, ma ad un malinteso di fondo: confondere la differenza essenziale tra "rivestimento" e "conversione" per ottenere il "nero", cioè " vernice anodizzata nera" e vera "anodizzazione nera ".
La buona notizia è che questo può essere evitato. Comprendere i principi fondamentali e le differenze tra i due processi di "verniciatura" e "anodizzazione " è un passo fondamentale per garantire che le tue parti ottengano un nero opaco veramente duraturo, resistente all'usura e affidabile.
Per farti risparmiare tempo ed evitare perdite future, entriamo subito nel vivo della questione.
Una rapida tabella comparativa delle differenze tra vernice anodizzata nera e anodizzata nera
La differenza tra loro non è semplice quanto il prezzo, ma va in profondità nel livello fondamentale di essenza, processo, durata e applicabilità:
| Caratteristiche | Anodizzazione nera | Vernice anodizzata nera |
|---|---|---|
| Essenza | Processo di conversione elettrochimica, parte dell'alluminio | Processo di rivestimento fisico, attaccato alla superficie dell'alluminio |
| Processo | Immerso nell'elettrolita ed energizzato, fa crescere lo strato di ossido e poi tinto | Spruzzare (liquido o polvere), quindi polimerizzare |
| Durabilità | Elevata, resistente all'usura, integrata al supporto | Generalmente, facile da graffiare e sbucciare |
| Materiali applicabili | Solo alcuni metalli non ferrosi come alluminio e titanio | Quasi tutti i materiali (metallo, plastica, legno, ecc.) |
Vedi la differenza? L'opzione economica (vernice) è solo un rivestimento fisico attaccato al superficie in alluminio , come un mantello fragile; mentre la vera anodizzazione converte la superficie dell'alluminio in un ossido ceramico duro e integrato, che poi penetra nel colorante e diventa parte del metallo stesso. Questa è la ragione fondamentale della differenza di durata.
La buona notizia è che questa scelta sbagliata che porta al guasto prematuro dei componenti è completamente evitabile. Comprendere chiaramente le differenze fondamentali tra i due "neri" rivelate nella tabella sopra è un passo fondamentale assicurando che le vostre parti in alluminio abbiano una durata davvero duratura , nero opaco resistente all'usura e affidabile, che evita future costose rilavorazioni o perdita di reputazione.
Successivamente, approfondiremo i dettagli di questi due processi in modo che tu possa padroneggiare a fondo come scegliere la giusta "uniforme nera" per le tue parti in alluminio.
Ecco cosa imparerai
- Una guida rapida: come raccontare il differenza tra anodizzazione nera e “verniciatura anodizzata” in 10 secondi ed evita di farti ingannare da termini di marketing fuorvianti.
- Confronto scientifico di base: perché l'anodizzazione uno strato protettivo "cresce" sul metallo, mentre la verniciatura è solo un rivestimento superficiale?
- 5 confronti chiave delle prestazioni: resistenza all'usura, adesione, resistenza alla corrosione, dissipazione del calore e analisi dei costi per aiutarti a fare la scelta migliore.
- Spiegazione dettagliata del tre tipi di anodizzazione (Tipo I, Tipo II, Tipo III), e le loro differenze negli scenari applicativi rispetto alla verniciatura.
- Sono stati chiariti i malintesi più comuni:
- Qual è la differenza tra ossidazione nera e anodizzazione nera?
- L'alluminio anodizzato sbiadirà?
- Come anodizzare nero l'acciaio?
- Cos'è l'alluminio nero?
6. La guida decisionale definitiva: Scegli la soluzione di trattamento superficiale più adatta in base alle esigenze del tuo progetto (decorativo, funzionale, economico).
Ora, diamo uno sguardo approfondito alle differenze essenziali tra questi due processi per assicurarti di fare una scelta saggia per il tuo prossimo progetto.
Perché dovresti fidarti di questa guida? Esperienza pratica da parte di esperti di stampi e materiali LS
Mentre il nostro core business è produzione di stampi per iniezione plastica personalizzati , una parte fondamentale del nostro successo è fornire ai clienti stampi prototipi in alluminio rapidi ed economici. Non ci limitiamo a realizzare questi stampi, li proteggiamo. È qui che entra in gioco il nostro rapporto con l’anodizzazione.
Comprendiamo il tuo dolore meglio di chiunque altro
Come una squadra profondamente impegnata stampo per iniezione plastica personalizzato da 15 anni, produciamo oltre 300 set di stampi per prototipazione rapida in alluminio ogni anno. Questi stampi garantiscono la tempestività critica dei prodotti dei clienti sul mercato e sono soggetti a severi test:
- Lavaggio ripetuto di plastica fusa a oltre 200 ℃
- Impatto di apertura e chiusura dello stampo ad alta frequenza 3 volte al minuto
- Decine di migliaia di attriti dell'espulsore e di sformatura delle parti
Anodizzazione dura: la nostra soluzione collaudata
Quando un cliente chiede di dipingere per risparmiare $ 500, gli mostreremo queste informazioni:
| Tecnologia di elaborazione | Parte della vita dello stampo | Tasso di difetti | Costo complessivo |
|---|---|---|---|
| Pittura nera | ≤500 stampi | ≥8% | $ 12.000 |
| Anodizzazione dura | ≥50.000 stampi | ≤0,3% | $ 3.200 |
Dopo l’amara esperienza del 2019, fissiamo una regola ferrea:
" Tutti gli stampi in alluminio devono essere sottoposti al trattamento di anodizzazione dura di Tipo III - questa non è una questione di scelta, ma una questione di protezione dalla vita o dalla morte dell'investimento del cliente."
Ciò che ricevete, oltre alla conoscenza, è l'"assicurazione contro i guasti" degli stampi LS
Questo manuale combina i nostri:
Database di 7 anni sull'analisi dei guasti del trattamento superficiale degli stampi in alluminio
142 registrazioni originali di esperimenti di confronto dei processi
23 rapporti di monitoraggio della qualità di stabilimenti cooperativi di stampaggio a iniezione
"Una volta compreso il motivo per cui la struttura microporosa dell'anodizzazione dura trattiene il colorante nero, una volta compreso come il rivestimento di vernice spray si sfalda dal substrato nel ciclo termico, non si ha solo la padronanza della tecnologia, ma anche il potere decisionale di base per evitare perdite a sei cifre."
Cos'è la vera anodizzazione nera?
" Anodizzare non è "applicare" qualcosa, ma far "crescere" l'alluminio ' un rivestimento protettivo solido." Questa frase descrive esattamente il processo di anodizzazione: è un processo di conversione elettrochimica e non semplicemente un rivestimento. La vera anodizzazione nera si basa su questo processo di "crescita" e un colore nero profondo e duraturo è incorporato permanentemente in questo "guscio protettivo" mediante un processo specifico.
Principi fondamentali e dettagli del processo:
1. Preparazione (Preparazione - Posa delle fondamenta):
(1) Scopo: pulire assolutamente la superficie del pezzo di alluminio, priva di grasso, ossido o impurità. Questo è lo stato necessario per la formazione di uno strato di ossido omogeneo e di buona qualità.
(2) Processo:
Sgrassaggio/sgrassaggio chimico: utilizzare soluzioni alcaline o acide per sgrassare i contaminanti organici come grasso di lavorazione, impronte digitali, ecc.
Decapaggio/incisione alcalina: rimuove le pellicole di ossido formate naturalmente e piccoli difetti superficiali per formare una superficie uniforme e attivata. Gli agenti abituali utilizzati erano soluzioni di acido nitrico, acido solforico o idrossido di sodio.
Neutralizzazione/deashing: rimuovere eventuali residui chimici (ad esempio cenere nera) dal decapaggio/incisione alcalina, solitamente con acido nitrico o un neutralizzatore commerciale.
Lavaggio con acqua: lavare accuratamente con acqua deionizzata preferibilmente dopo ogni passaggio per evitare la contaminazione incrociata tra sostanze chimiche.
2. Conversione/Crescita (processo elettrochimico centrale):
(1) Obiettivo: creare una pellicola di ossido di alluminio anodico spessa, rigida e porosa in situ sulla superficie del substrato di alluminio.
(2) Metodo:
Una pulizia accurata pezzo di alluminio viene utilizzato come anodo (elettrodo positivo) ed è posto in un elettrolita acido a bassa temperatura (solitamente 15-22°C) (l'acido solforico è il più popolare, ma possono essere utilizzati anche acido ossalico o acidi misti).
Un catodo (elettrodo negativo, solitamente piastra di piombo o acciaio inossidabile) viene introdotto nella cella elettrolitica.
Viene utilizzata la corrente continua.
(3) Reazione:
La corrente induce gli atomi di alluminio sulla superficie dell'anodo di alluminio (pezzo) a sperimentare una reazione di ossidazione: 2Al + 3H₂O → Al₂O₃ + 6H⁺ + 6e⁻.
Contemporaneamente, una reazione di evoluzione dell'idrogeno al catodo: 2H⁺ + 2e⁻ → H₂.
(4) Risultato:
Sulla superficie dell'alluminio si crea una pellicola di ossido di alluminio amorfo (Al₂O₃).
Questo possiede lo strato di ossido di alluminio una caratteristica struttura porosa a nido d'ape. Immaginatelo come se avesse una piccola, ordinata e organizzata foresta di barriera corallina sulla superficie metallica. Ogni "polipo del corallo" (cellula unitaria di ossido di alluminio) possiede un microporo al centro, perpendicolare alla superficie.
Lo spessore dello strato di ossido è controllato con precisione dal tempo di ossidazione, dalla concentrazione dell'elettrolita, dalla temperatura e dalla densità di corrente. L'anodizzazione nera di solito deve essere lasciata raggiungere un certo spessore (ad esempio, oltre 10μm) per ottenere profondità e durezza del colore.
3. Tintura (iniezione di nero):
(1) Scopo: iniettare molecole di colorante nero nella struttura microporosa aperta dello strato di ossido.
(2) Processo:
Sciacquare abbondantemente il componente in alluminio anodizzato (contenente ora numerosi micropori aperti).
Immergere in una vasca di tintura. Per ottenere il vero nero, vengono utilizzati due coloranti principali:
Coloranti organici: il più comune, avendo numerosi tipi, produce un nero profondo. Le particelle del colorante penetrano e vengono adsorbite sulle pareti dei pori mediante adsorbimento fisico o legami chimici sciolti. Il tempo di tintura, la temperatura, la concentrazione e il valore del pH devono essere rigorosamente controllati per garantire uniformità e intensità del colore.
Colorazione con sali inorganici (ad es. sali di stagno/nichel): il colore si accumula mediante la precipitazione di sali metallici sul fondo dei pori. Alcuni processi (ad esempio il nero "a due fasi") possono fornire un nero molto profondo, stabile al calore e alla luce, ma il processo è più complicato e la gamma di colori è limitata.
(3) Legenda: L'effetto del colore dipende fortemente dalle proprietà dello strato di ossido precedentemente creato (uniformità, porosità). Il vero nero richiede che il colorante penetri uniformemente attraverso l'intera profondità porosa.
4. Sigillatura (Sigillatura - Colore e prestazioni di bloccaggio):
(1) Scopo: sigillare i micropori sulla superficie dello strato di ossido, fissare permanentemente il colorante in posizione e aumentare notevolmente la resistenza alla corrosione, la resistenza all'usura e la durata dello strato di ossido. Questo è il processo più critico per ottenere la "vera" anodizzazione nera. Se non sigillato, il colore si staccherà o verrà lavato via facilmente.
(2) Processo e principio:
Sigillatura dell'acqua calda: il metodo più antico. Il pezzo, annerito, viene immerso in acqua deionizzata al punto di ebollizione (95-100°C) o in acqua calda contenente additivi (es. sali di nichel, fluoruri). Il rigonfiamento da idratazione dello strato di ossido di alluminio e l'ispessimento a temperatura elevata (Al₂O₃ + H₂O → Al₂O₃·H₂O boehmite) aumentano il suo volume chiudendo fisicamente i pori.
Sigillatura a freddo: utilizzare soluzioni a temperatura ambiente o media di fluoruri e sali di nichel. I pori sono sigillati da ioni nichel/fluoruro depositati nei pori o mediante induzione di reazioni di idratazione. È a basso consumo energetico ed ecologico, ma più lento.
Sigillatura a media temperatura: è una miscela di sigillatura a caldo e sigillatura a freddo.
(3) Risultati
Blocco colore permanente: le molecole di colore sono sigillate saldamente all'interno dei pori e non possono migrare fuori o essere lavate via facilmente.
Maggiore protezione: lo strato di ossido sigillato diventa una barriera ermetica, migliorando significativamente la resistenza alla corrosione (ad esempio superando i test in nebbia salina), la resistenza all'usura e le proprietà antinquinamento.
Stabilizzare la superficie: ridurre l'assorbimento superficiale e fornire stabilità estetica.
La vera anodizzazione nera non è solo spruzzatura o galvanica . Si tratta di una robusta sequenza di processi integrati di elettrochimica-fisica-chimica: uno "scheletro" di ossido di alluminio poroso cresciuto in situ nella matrice di alluminio, e il colorante nero poi riempito in profondità nei suoi pori e sigillato colore e prestazioni per sempre chiudendo i pori. Il suo valore fondamentale è la profonda integrazione del colore con la matrice e l'elevata durabilità, protezione e aspetto che ne derivano. Comprendere l'essenza della "crescita" piuttosto che dell'"aggiunta" è la chiave per comprendere questo processo.
Cos'è la vernice anodizzata nera?
1. Terminologia fuorviante
Il nome "vernice nera anodizzata" può facilmente indurre a credere che sia ottenuta tramite anodizzazione, ma in realtà è solo un rivestimento che imita l'aspetto dell'anodizzazione. L'anodizzazione è il processo di generazione elettrochimica di una pellicola di ossido sulla superficie del metallo (come l'alluminio), mentre la "vernice anodizzata" utilizza semplicemente rivestimenti per simulare effetti visivi e tattili simili. Il mercato potrebbe usare questo termine per prendere in prestito l’immagine industriale di fascia alta dell’anodizzazione, ma i consumatori devono essere chiari: si tratta essenzialmente di vernice ed è fondamentalmente diversa dalla vera anodizzazione.
2. Principi fondamentali e caratteristiche della formula
La particolarità di questo rivestimento risiede nel design della sua formula, che solitamente ha le seguenti caratteristiche:
Texture opaca/satinata: aggiungendo agenti opacizzanti o resine speciali, viene imitata la superficie a bassa riflettività dell'anodizzazione.
Stabilità del tono nero: è possibile utilizzare pigmenti resistenti agli agenti atmosferici (come il nero carbone) per evitare lo sbiadimento.
Miglioramento dell'adesione: aggiungere agenti di accoppiamento o componenti di primer per garantire l'adesione del rivestimento al substrato metallico (come alluminio e acciaio).
3. Flusso del processo (rispetto all'anodizzazione reale)
| Passi | Vernice anodizzata nera (processo di spruzzatura) | Anodizzazione reale (processo elettrochimico) |
|---|---|---|
| Trattamento superficiale | Pulitura, molatura, eventuale sabbiatura | Sgrassaggio, decapaggio, lucidatura elettrolitica |
| Formazione del film | Spruzzatura (liquida o in polvere) | Ossidazione elettrolitica per generare uno strato di ossido poroso |
| Curare | Essiccazione o cottura a temperatura ambiente | Trattamento sigillante (come acqua bollente o sale di nichel) |
| Metodo di incollaggio | Adesione fisico/chimica | Crescita di una pellicola di ossido sul corpo metallico |
4.Come distinguere la "vernice anodizzata" dall'anodizzazione reale?
Ispezione visiva/sensazione tattile: l'effetto opaco della vernice anodizzata può essere più uniforme, ma manca la struttura metallica della pellicola di ossido.
Test di conducibilità: il film anodizzato è isolante, ma il substrato è ancora conduttivo; il film di vernice è completamente isolante.
Test di graffio: è facile che la pellicola di vernice lasci segni se graffiata leggermente con un oggetto duro, ma la pellicola di ossido è difficile da graffiare.
La "vernice nera anodizzata" è essenzialmente un marketing intelligente del processo di rivestimento. Sebbene possa simulare l'aspetto, non può replicare le prestazioni dell'anodizzazione. Nella scelta bisogna valutarla in base alle proprie effettive esigenze: se si persegue l'economia e la rapidità di lavorazione il rivestimento è fattibile; se hai bisogno di durabilità e funzionalità, la vera anodizzazione è ancora una soluzione insostituibile.
Anodizzato nero e verniciato: una guida comparativa dettagliata
Anodizzazione nera vs verniciatura: tabella comparativa dettagliata
| Dimensioni di confronto | Anodizzazione nera | Vernice anodizzata nera |
|---|---|---|
| Resistenza all'abrasione | Eccellente (la durezza dello strato di ossido di alluminio può raggiungere HV800-1200, vicino allo zaffiro), la superficie può essere ulteriormente migliorata mediante anodizzazione dura | Scarso (la durezza del normale film di vernice è solo HV0,2-0,5), è necessario aggiungere riempitivi come particelle ceramiche per migliorare |
| Adesione | Legame metallurgico con il substrato (lo strato di ossido è un'estensione del materiale di alluminio), ha superato il test delle cento griglie ISO 4520-1 | Incollaggio meccanico, la vernice epossidica di alta qualità può raggiungere l'adesione di grado 4B (ASTM D3359) |
| Impatto sulle dimensioni | Ispessimento 10-25μm (anodizzazione convenzionale di Tipo II), le parti di precisione devono calcolare la compensazione delle dimensioni | Spessore singolo strato 30-50μm, la spruzzatura multistrato può superare i 100μm |
| Conduttività termica | La conduttività termica dell'ossido di alluminio è di circa 15 W/m·K e l'impatto sul radiatore è <5% | La conduttività termica tipica del film di vernice è 0,1-0,5 W/m·K, che può ridurre l'efficienza di dissipazione del calore del 15-30% |
| Compatibilità dei materiali | Applicabile solo ai metalli delle valvole come alluminio/titanio/magnesio, l'alluminio 6061 è il migliore e le parti in acciaio devono essere prima placcate in alluminio | Tutti i materiali sono compatibili e sono necessari primer diversi: primer fosfatante per metalli, agente di trattamento PP per plastica |
| Resistenza alla corrosione | Test di nebbia salina di 1000 ore (anodizzazione dura di tipo III), può sigillare i micropori per migliorare la protezione | Test di nebbia salina di 500 ore (vernice al fluorocarburo di alta qualità), gli angoli sono soggetti a diffusione della corrosione |
| Conduttività | Isolamento con strato di ossido (resistività 10^12 Ω·cm), è necessaria l'incisione laser quando è richiesta conduttività locale | È possibile aggiungere riempitivi conduttivi per ottenere 10^3-10^6 Ω·cm |
| Complessità del processo | 12-15 passaggi (sgrassaggio → incisione → anodizzazione → tintura → sigillatura), è richiesto il trattamento delle acque reflue | 3-5 passaggi (pretrattamento → spruzzatura → polimerizzazione), controllo delle emissioni di COV |
| Fattori di costo | Prezzo unitario $ 3-8/dm² (può essere ridotto a $ 1,5/dm² dopo la produzione di massa), quantità di ordine minimo elevata | Prezzo unitario $ 0,5-2/dm², nessun limite di quantità minima |
| Opzioni di aspetto | Struttura in metallo opaco, il colore è limitato allo spettro di colori anodizzati (nero/oro/rosso, ecc.) | Adattabile a qualsiasi numero di colore Pantone, effetto flash lucido/opaco/metallico opzionale |
| Protezione dell'ambiente | Utilizzare sostanze chimiche come acido solforico/acido ossalico, le acque reflue contenenti metalli pesanti devono essere trattate | La vernice a base d'acqua è più rispettosa dell'ambiente, la spruzzatura di polvere può riciclare il 97% della vernice in eccesso |
| Applicazioni tipiche | Viteria aerospaziale, custodie per strumenti di precisione, equipaggiamento militare | Elettronica di consumo, parti decorative automobilistiche, mobili da esterno |
Criteri di selezione chiave:
Scegli l'anodizzazione: applicazioni di protezione permanente, usura dei contatti, dissipazione termica o accoppiamenti speciali
Scegli la verniciatura: assemblaggi multicomponente, geometrie complesse, produzione in volumi ridotti o requisiti di colore speciali

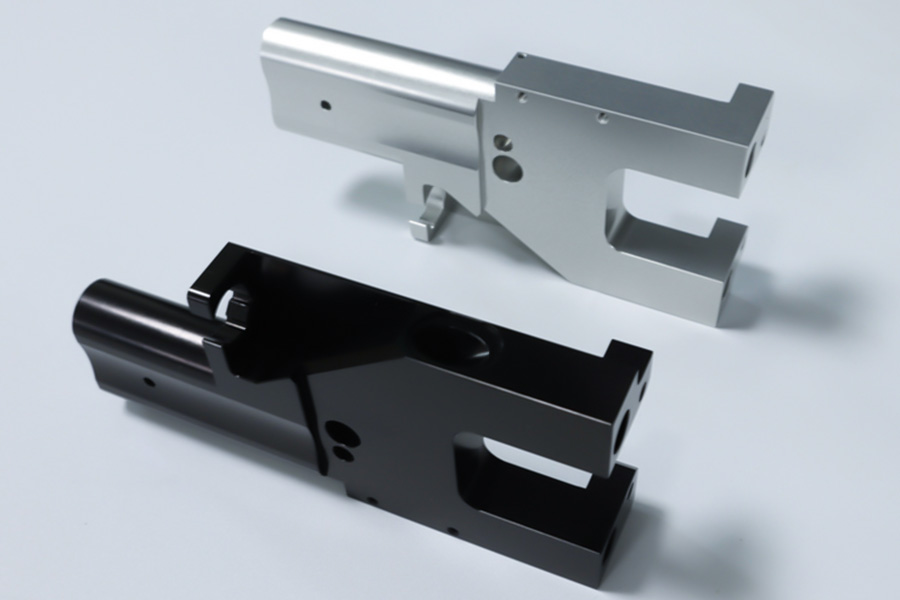

Non tutte le anodizzazioni sono uguali: i tre principali tipi di anodizzazione
Esistono tre tipi tipici di processi di anodizzazione : Anodizzazione con acido cromico di Tipo I, anodizzazione con acido solforico di Tipo II e anodizzazione dura di Tipo III. I tre metodi differiscono significativamente nello spessore dello strato di ossido, nelle caratteristiche e nelle applicazioni.
1. Anodizzazione di tipo I (anodizzazione con acido cromico)
Elettrolita: acido cromico (CrO₃)
Spessore dello strato di ossido: 1,8~5,1 μm (il più sottile)
Colore: dal grigio chiaro al grigio scuro (tipicamente non tinto)
Caratteristiche:
- È sottile, ma più denso e resistente alla corrosione (rispetto al Tipo II).
- Ha un effetto minimo sulla resistenza alla fatica del substrato di alluminio e può essere utilizzato su parti ad alto stress (ad esempio, parti strutturali per l'aviazione).
- Non può essere tinto e viene generalmente utilizzato come strato di base per vernici o adesivi (per migliorare l'adesione).
- Manca di protezione ambientale (cromo esavalente Cr⁶⁺, che richiede un rigoroso trattamento delle acque reflue).
Applicazioni tipiche:
- Componenti aerospaziali (fusoliere di aerei e travi alari)
- Equipaggiamento militare (dove la resistenza alla corrosione è un requisito massimo e le proprietà meccaniche del materiale non possono essere compromesse)
- Dispositivi di precisione (dove è richiesto un sottile film di ossido e la precisione dimensionale non può essere sacrificata)
2. Anodizzazione di tipo II (anodizzazione con acido solforico)
Elettrolita: acido solforico (H₂SO₄)
Spessore del film di ossido: 5~25 μm (variabile)
Colore: grigio chiaro o trasparente (si può tingere in una grande varietà di colori, nero, oro, blu, ecc.)
Caratteristiche principali:
- La pellicola di ossido è spessa e moderatamente dura (HV 300~500) con buona resistenza alla corrosione.
- È particolarmente adatto alla tintura e si possono ottenere colori vividi utilizzando coloranti organici o coloranti elettrolitici (ad esempio, il nero della scocca in lega di alluminio dell'iPhone).
- Processo maturo e a basso costo, applicato in oltre l'80% dei trattamenti di anodizzazione decorativa in uso.
- Lo strato di ossido è poroso e generalmente richiede un trattamento di sigillatura (acqua calda, sigillatura a freddo o sigillatura con sale di nichel) per migliorare la resistenza alla corrosione.
Applicazioni tipiche:
- Elettronica di consumo (telefoni cellulari, custodie per computer portatili)
- Profili architettonici in alluminio (porte, finestre, facciate continue)
- Componenti decorativi automobilistici (griglie, modanature interne)
- Prodotti di uso quotidiano (tazze, lampade, stoviglie)
3. Anodizzazione di tipo III (anodizzazione dura)
- Elettrolita: acido solforico (H₂SO₄) o acido misto (ad es. acido ossalico, miscela di acido solforico)
- Spessore dello strato di ossido: 25~150 μm (il più spesso)
- Colore: dal grigio scuro al nero (difficile da tingere, di solito mantiene il colore originale)
Caratteristiche principali:
- Lo strato di ossido è estremamente duro (HV 500~900, vicino all'acciaio temprato) e ha la migliore resistenza all'usura.
- Richiede bassa temperatura (0~10°C), elevata densità di corrente e un rigoroso controllo del processo.
- Resistenza alla corrosione migliorata rispetto al tipo II, ma più fragile e meno adatto per usi ad alto impatto.
- Ottimo isolamento (tensione di rottura superiore a 500 V).
Applicazioni tipiche:
- Parti soggette ad usura industriale (pistone idraulico, alesaggi dei cilindri)
- Parti militari/aerospaziali (parti di armi, parti strutturali di droni)
- Costruzione di stampi (sostituzione dell'acciaio per parti di stampi a iniezione di plastica)
- Parti che richiedono un isolamento elevato (radiatore di apparecchiature elettroniche)
Riepilogo di tre tipi di confronto di anodizzazione
| Caratteristiche | Tipo I (acido cromico) | Tipo II (acido solforico) | Tipo III (duro) |
|---|---|---|---|
| Spessore dello strato di ossido (μm) | 1.8~5.1 | 5~25 | 25~150 |
| Durezza (HV) | 200~400 | 300~500 | 500~900 |
| Resistenza alla corrosione | ★★★★★ | ★★★★ | ★★★★☆ |
| Tingibilità | Non è possibile | Eccellente | Molto difficile |
| Usi principali | Aviazione, industria militare | Decorazione, necessità quotidiane | Parti industriali resistenti all'usura |
Suggerimenti per la selezione
- Richiede elevata resistenza alla corrosione + rivestimento sottile → Tipo I (acido cromico)
- Hai bisogno di un bell'aspetto + tintura → Tipo II (acido solforico)
- Richiede durezza ultraelevata + resistenza all'usura → Tipo III (duro)
Ogni processo di anodizzazione ha i suoi vantaggi unici e la scelta corretta dipende dallo scenario applicativo specifico e dai requisiti prestazionali.
FAQ - Risposte a tutte le vostre domande sul trattamento superficiale
Qual è la differenza tra ossidazione nera e anodizzazione nera?
L'ossidazione nera (trattamento di annerimento) e l'anodizzazione nera sono due processi di trattamento superficiale completamente diversi . L'ossidazione nera è un processo di generazione di una pellicola di ossido nero sulla superficie del metallo mediante metodi chimici (come l'ossidazione alcalina o l'ossidazione acida). Viene utilizzato principalmente per l'acciaio. Lo strato di pellicola è sottile (circa 0,5-1,5μm) e svolge principalmente un ruolo nella prevenzione della ruggine e nell'estetica. L'anodizzazione nera è un processo elettrochimico. Genera uno strato poroso di ossido di alluminio sulla superficie dell'alluminio mediante elettrolisi e poi lo tinge per sigillarlo. Lo strato di pellicola è spesso (5-25μm) e ha un'eccellente resistenza all'usura e alla corrosione. Il colore è formato dalla penetrazione del colorante nei pori dello strato di ossido.
L'alluminio anodizzato sbiadirà?
L'alluminio anodizzato trattato con processi formali non è facile da sbiadire, ma esiste la possibilità di sbiadire. Le parti tinte anodizzate con acido solforico di tipo II possono sbiadire leggermente (soprattutto colori brillanti come il rosso e il blu) se esposte alla luce solare a lungo termine, mentre il nero della colorazione elettrolitica e dell'anodizzazione dura è più stabile. Lo sbiadimento dipende principalmente dalla qualità del colorante, dall'integrità del processo di sigillatura e dall'ambiente di utilizzo. Prodotti anodizzati di alta qualità può essere utilizzato all'aperto per 10-15 anni senza scolorimento significativo. Si consiglia di scegliere un processo di colorazione elettrolitica o coloranti con stabilizzatori UV per migliorare le prestazioni anti-scolorimento.
Come anodizzare nero l'acciaio?
L'acciaio non può essere anodizzato veramente, ma per ottenere un effetto simile all'anodizzazione nera è possibile utilizzare i seguenti metodi: 1) Rivestire prima uno strato di alluminio o zinco e poi anodizzare (il processo è complicato e il costo è elevato); 2) Utilizzare il trattamento di fosfatazione nera (pellicola di conversione del fosfato); 3) Trattamento QPQ (trattamento composito di nitrurazione + ossidazione); 4) Trattamento di annerimento ad alta temperatura. Tra questi, il trattamento QPQ ha l'effetto migliore e può ottenere un aspetto nero migliorando al tempo stesso la durezza superficiale (HV500-1000) e la resistenza all'usura ed è ampiamente utilizzato nelle parti e negli strumenti automobilistici.
Cos'è l'"alluminio nero"?
"Alluminio nero" si riferisce solitamente a materiali in lega di alluminio che sono stati anodizzati neri, che si trovano comunemente nelle facciate continue degli edifici (come i profili 6063-T5), nei prodotti elettronici (come gli alloggiamenti 6061-T6) e nelle apparecchiature industriali. Secondo diverse lavorazioni si può dividere in: 1) alluminio tinto nero (colorato con coloranti organici dopo anodizzazione di tipo II); 2) alluminio nero elettrolitico (colorazione elettrolitica al sale di stagno, più durevole); 3) alluminio nero duro (nero naturale da anodizzazione di tipo III). Il vero "alluminio nero" dovrebbe essere ottenuto attraverso l'anodizzazione, che è essenzialmente diversa dai trattamenti superficiali neri come la spruzzatura e la placcatura, e ha le caratteristiche di una forte struttura metallica, assenza di pelatura e resistenza ai graffi.
Riepilogo
L'anodizzazione nera è una trasformazione che entra in profondità nella struttura del metallo , mentre la cosiddetta 'vernice anodizzata' è solo un travestimento attaccato alla superficie. Il primo offre durabilità e funzionalità a lungo termine, mentre il secondo offre basso costo e bellezza a breve termine. La tua scelta dovrebbe essere determinata dall'uso finale e dai requisiti di qualità del tuo prodotto.
Quando si considerano le opzioni di trattamento superficiale per il proprio progetto, soprattutto quando si progettano stampi prototipi in alluminio per la produzione, la scelta del processo giusto è fondamentale. Gli ingegneri LS non possono solo aiutarvi a ottimizzare la progettazione delle parti in plastica , ma forniscono anche consulenza professionale sui materiali degli stampi e sul loro trattamento superficiale. Contattaci ora per ottenere una soluzione di produzione completa per il tuo progetto, inclusa la nostra consulenza professionale sui materiali degli stampi e sui processi di trattamento, nonché un prezzo trasparente per gli stampi a iniezione!
📧E-mail: info@lsrpf.com
🌐Sito web: https://lsrpf.com/
Disclaimer
Il contenuto di questa pagina è solo a scopo informativo. Serie LS Non viene fornita alcuna dichiarazione o garanzia di alcun tipo, espressa o implicita, in merito all'accuratezza, completezza o validità delle informazioni. Non si deve dedurre che i parametri prestazionali, le tolleranze geometriche, le caratteristiche specifiche di progettazione, la qualità e la tipologia dei materiali o la lavorazione che il fornitore o produttore terzo fornirà attraverso la rete LS. Questa è la responsabilità dell'acquirente Richiedi un preventivo per i ricambi per determinare i requisiti specifici per queste parti. per favore Contattaci Scopri ulteriori informazioni .
Squadra LS
LS è un'azienda leader del settore Focus su soluzioni di produzione personalizzate. Con oltre 20 anni di esperienza al servizio di oltre 5.000 clienti, ci concentriamo sull'alta precisione Lavorazione CNC , Fabbricazione di lamiere , Stampa 3D , Stampaggio ad iniezione , stampaggio metalli, e altri servizi di produzione one-stop.
La nostra fabbrica è dotata di più di 100 centri di lavoro a 5 assi all'avanguardia ed è certificata ISO 9001:2015. Forniamo soluzioni di produzione veloci, efficienti e di alta qualità a clienti in più di 150 paesi in tutto il mondo. Che si tratti di produzione in piccoli volumi o di personalizzazione di massa, possiamo soddisfare le vostre esigenze con la consegna più rapida entro 24 ore. scegliere Tecnologia LS Significa scegliere efficienza, qualità e professionalità.
Per saperne di più, visita il nostro sito web: www.lsrpf.com
