Servizio di utensili per stampi a iniezione PEEK fornito da LS Manufacturing inizia con un'importante realizzazione per gli acquirenti di alta precisione di tutto il mondo che esaminano quali materiali vengono utilizzati negli stampi a iniezione di plastica ; l'acciaio convenzionale non può resistere ai requisiti stabiliti dal PEEK. Lo stampo deve essere funzionante a temperature superiori a 200°C , ma gli stampi tradizionali tendono a bloccarsi o a guastarsi prematuramente a causa della mancanza di stabilità della temperatura durante l'uso prolungato.
Per risolvere questo problema, il nostro servizio di stampi a iniezione PEEK utilizza acciaio temprato S136 importato (HRC 52-54) e la nostra esclusiva tecnologia di raffreddamento conforme multifisico per limitare la variazione di temperatura dello stampo a ±1°C . Garantiremo processi di produzione ad alta efficienza attraverso la nostra esperienza di analisi DFM iniziale e la gestione del ciclo di vita end-to-end, trasformando strumenti complicati in una risorsa di qualità affidabile per gli OEM, come mostrato di seguito.
Utensili per stampi a iniezione per PEEK: riferimento rapido per il servizio ad alta temperatura
| Sfida degli utensili | Soluzione ingegneristica per lo stampaggio in PEEK | Risultato del processo di stampaggio |
| Resistenza all'usura abrasiva | Utilizzo di acciaio per utensili di alta qualità ( H-13, S-7 ) e rivestimenti avanzati ( CrN, DLC ). | Aumenta l'aspettativa di vita dell'utensile, garantisce la precisione dimensionale e diminuisce la frequenza di manutenzione. |
| Funzionamento ad alta temperatura | Progettazione di attrezzature per stampi ad iniezione capace di uso a lungo termine a 165-200°C con riscaldamento uniforme e stress termico minimo. | Garantisce una temperatura stabile dello stampo e previene il raffreddamento prematuro. |
| Resistenza alla corrosione | Selezione speciale di acciaio resistente alla corrosione e applicazione di rivestimento superficiale appropriato per gli utensili. | Protegge dall'erosione superficiale dovuta alla formazione di acidi nel processo PEEK. |
| Sfiato per il degasaggio | Microventilazione che permette la fuoriuscita di gas e vapore durante l'iniezione. | Previene la comparsa di segni di bruciatura, scatti brevi e vuoti. |
| Il nostro design a canale caldo | Sistemi con valvola, riscaldati internamente con controlli individuali della temperatura per ogni goccia. | Garantisce un tempo di permanenza minimo del materiale nel canale caldo per evitare degradazione e gocciolamento . |
| Risultato: utensili stabili in termini di produzione | Progettazione dello stampo su misura specificatamente per i requisiti unici del PEEK, garantendo prestazioni e durata . | Produce componenti di alta qualità e ad alte prestazioni che soddisfano le più rigorose specifiche aerospaziali e mediche . |
Punti chiave:
- Il materiale determina l'utensileria: i materiali standard degli stampi si deteriorano rapidamente; Il PEEK necessita di stampi duri, rivestiti e resistenti alla corrosione .
- La gestione del calore è sistemica: l'intero stampo, compresi nuclei, cavità e canali caldi, deve essere ottimizzato per l'esposizione al calore a lungo termine.
- La ventilazione non è negoziabile: la ventilazione è essenziale per produrre parti prive di difetti a causa delle alte temperature coinvolte Lavorazione con stampi ad iniezione PEEK .
- L'obiettivo è la stabilità del processo: lo stampo è un sistema creato per garantire un processo termico e di riempimento coerente per ogni ciclo di stampaggio.
Perché fidarsi di questa guida? Esperienza pratica da parte di esperti di produzione LS
È possibile trovare numerosi articoli riguardanti le caratteristiche del materiale PEEK . Tuttavia, questo articolo è distintivo poiché proviene dagli stessi autori che progettano e producono quotidianamente gli stampi utilizzati per formare questa plastica a temperature elevate. Il nostro approccio alla progettazione e al test degli stampi è intrinsecamente in linea con le rigorose linee guida fornite dal Organizzazione internazionale per la standardizzazione (ISO) .
I nostri stampi vengono utilizzati per produrre dispositivi medici come dispositivi per impianti spinali, parti aerospaziali per sistemi di carburante per aerei e apparecchiature per la movimentazione di semiconduttori . L'intenso calore e l'esposizione chimica a cui sono sottoposti questi settori richiedono materiali per utensili che superino i normali standard di settore. Le nostre scelte di leghe di acciaio, design dei canali di raffreddamento e trattamenti superficiali sono stati stabiliti per soddisfare i rigorosi criteri di ingegneria meccanica delineati da Società americana di ingegneri meccanici (ASME) .

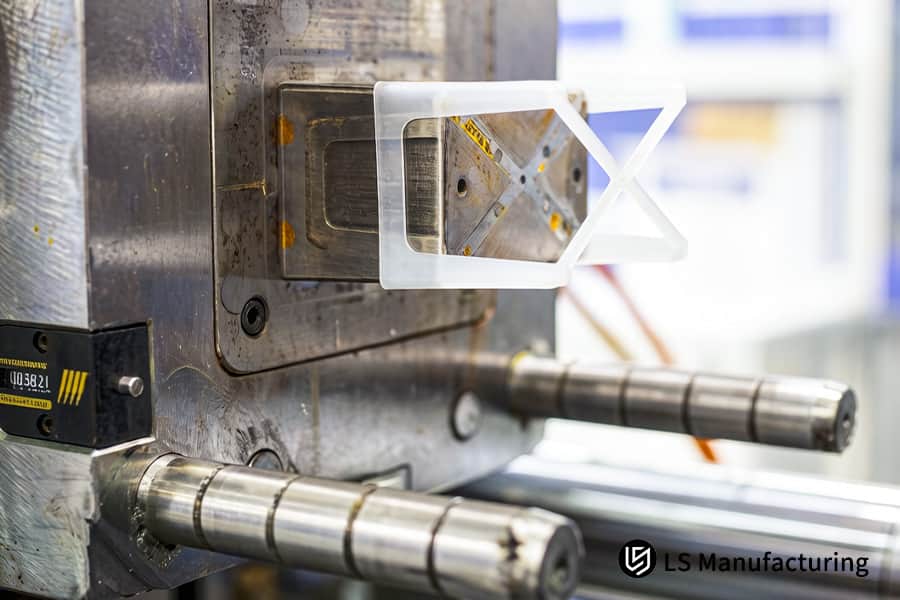

Figura 1: Lo stampo si apre e i perni di espulsione sollevano un pezzo finito in PEEK bianco dalla cavità di precisione per l'ispezione.
Perché la scelta di un servizio professionale di utensili per stampi a iniezione PEEK è fondamentale per il successo delle alte temperature?
La corretta lavorazione del PEEK prevede il controllo della cristallizzazione in uno stampo operante nell'intervallo compreso tra 180°C e 220°C . Una cattiva gestione termica si traduce in proprietà meccaniche incoerenti e potenziali guasti sul campo. Quella che segue è una panoramica del nostro approccio ingegneristico che garantisce stabilità alle alte temperature e consistenza della cristallinità :
Superare l’inerzia termica con il riscaldamento zonale ad alta potenza
Ci sono alcune carenze nei sistemi di olio standard in relazione alla loro capacità di raggiungere e sostenere la temperatura dello stampo più elevata richiesta, superiore a 220°C . Il nostro servizio di utensili per stampi a iniezione PEEK utilizza la nostra tecnologia brevettata di riscaldamento zonale ad alto watt integrata nello strumento. Ciò garantisce un riscaldamento rapido ed uniforme senza il rischio che si creino zone fredde che facciano solidificare prematuramente il materiale, causando un riempimento incompleto della soluzioni complesse di utensili per stampi a iniezione .
Governare la cristallinità attraverso la progettazione di processi scientifici
Il controllo della cristallinità è una progettazione del processo che non è automatica. Si tratta di coordinare il comportamento termico con le caratteristiche reologiche, da cui verranno determinate le pressioni e le velocità di raffreddamento richieste. Questa progettazione scientifica del processo regola il comportamento di cristallizzazione del polimero, migliorando così le caratteristiche fisiche dei componenti PEEK .
Convalida delle prestazioni tramite metrologia comparativa e test
Il successo si definisce attraverso il confronto. Cristallinità dei coupon standard, modellati tramite utensili regolari, e cristallinità da utensili per stampi ad iniezione ad alta precisione è testato con DSC. Ciò si traduce in una riduzione empirica della variazione di cristallinità del 40% . Per essere più specifici, possiamo dimostrare che ci sono sempre le stesse prestazioni in termini di resistenza alla trazione e resistenza chimica degli utensili per stampi a iniezione di grandi volumi .
Mitigare i rischi sul campo con il raffreddamento ingegnerizzato e la gestione dello stress
Il processo di raffreddamento post stampaggio viene eseguito meticolosamente per stabilire le strutture cristalline sviluppate e per prevenire il verificarsi di eventuali stress. La progettazione degli stampi a iniezione che sviluppiamo viene effettuata considerando la configurazione e la sequenza di raffreddamento per prevenire la formazione di accumulatori di stress, che possono provocare fratture da stress, proteggendo così i nostri clienti da responsabilità e sviluppo utensili durevoli per stampi a iniezione .
Questo white paper descrive in dettaglio le considerazioni ingegneristiche chiave (progettazione termica, scienza dei processi e convalida ) che definiscono la nostra offerta di servizi. Ci concentriamo sul percorso tecnico concreto che garantisce la coerenza della cristallinità , dalla scienza dei materiali alle prestazioni in loco, offrendovi un netto vantaggio competitivo.
In che modo gli utensili di precisione per stampi ad alta temperatura possono mantenere tolleranze a livello di micron in condizioni di calore estremo?
Raggiungere una precisione tollerante al micron in stampaggio ad alta temperatura è intrinsecamente ostacolato dalle note ma irregolari proprietà di dilatazione termica dell'acciaio per utensili. Gli utensili tradizionali diventano obsoleti a causa dei cambiamenti di dimensione dovuti al riscaldamento, creando discrepanze di tolleranza e problemi di bava. La nostra soluzione risolve in anticipo il problema della deriva termica progettando lo strumento a temperatura ambiente per prestazioni ottimali in condizioni operative :
Progettazione dimensionale proattiva tramite ingegneria predittiva
- Approccio fondamentale: Progettando in anticipo l'espansione termica, teniamo conto di eventuali cambiamenti dimensionali che si verificheranno ad alte temperature .
- Esecuzione tecnica: Utilizzando la FEA, siamo in grado di simulare e prevedere le precise proprietà di espansione termica di ciascun nucleo e blocco di cavità alla temperatura designata dello stampo, ad esempio 200°C .
- Risultato: Il modello CAD dell'utensile è volutamente più piccolo a temperatura ambiente per integrare una precisa compensazione dell'espansione termica nella sua progettazione e raggiungere le dimensioni desiderate alle temperature di esercizio.
Lavorazione ultraprecisa per realizzare geometria compensata
- Protocollo di lavorazione: il design compensato viene prodotto attraverso un processo di lavorazione noto come lavorazione CNC a 5 assi eseguito a velocità del mandrino molto elevate (ad esempio, 24.000 giri/min ).
- Dettaglio critico: Le superfici di divisione e i terreni di tenuta importanti vengono lavorati utilizzando uno spazio di precompensazione attentamente pianificato, solitamente dell'ordine di 0,002 mm , un fattore importante per la gestione della tolleranza .
- Capacità: la capacità di produrre utensili di precisione per stampi ad alta temperatura che può mantenere una tolleranza delle parti di ± 0,01 mm anche sotto carico termico.
Convalida della chiusura dello strumento sotto carico termico operativo
- Metodo di convalida: gli strumenti vengono testati a cicli di temperatura e pressione operativi completi.
- Risultato misurato: la chiusura dello stampo a temperatura viene convalidata, garantendo così l'allineamento della linea di giunzione. Questo approccio determina l' eliminazione delle bave , che si verifica a causa del flusso di materiale attraverso gli spazi estesi della linea di giunzione a causa del calore.
- Vantaggio: Non è necessaria alcuna rifilatura dopo la formazione degli stampi, risparmiando così fino al 15% sui costi di manodopera secondari associati alla utensili per stampi a iniezione ad alto volume produzione.
Garantire stabilità a lungo termine con la scienza dei materiali
- Selezione dei materiali: tutte le parti principali sono realizzate con acciai per utensili ad alta temperatura con coefficiente di espansione corrispondente.
- Trattamento termico: il moderno trattamento termico garantisce che il materiale sia stabilizzato sotto carichi termici ripetuti.
- Durabilità: questa base consente il utensili specializzati per stampi a iniezione per mantenere la sua precisione compensata durante l'intero ciclo di vita della produzione, necessaria per i processi mission-critical di attrezzaggio per stampi a iniezione .
Questo documento spiega il processo ingegnerizzato di simulazione predittiva, fresatura compensata e verifica termica che costituisce la nostra soluzione avanzata di stampi a iniezione . Offriamo un soluzione di utensili per stampi a iniezione che va oltre la produzione tipica affrontando la dilatazione termica e determinando risparmi reali sotto forma di eliminazione delle bave e produzione affidabile di parti.

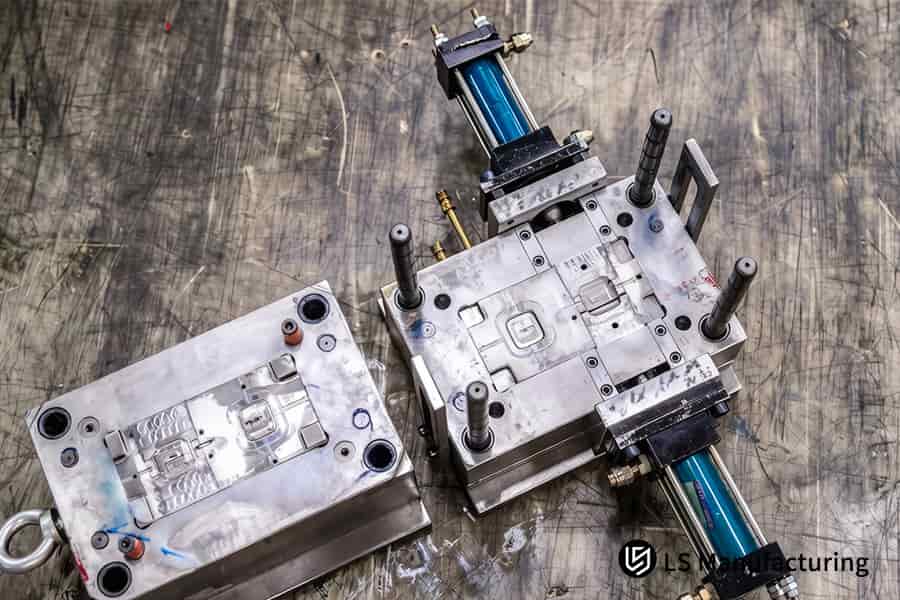

Figura 2: Una complessa cavità dello stampo in acciaio raffredda e solidifica il materiale PEEK iniettato per un componente di un dispositivo medico personalizzato.
Quali strategie definiscono i migliori strumenti personalizzati per stampi a iniezione PEEK per componenti medici complessi?
La produzione di dispositivi medici impiantabili o a contatto con fluidi utilizzando PEEK richiede strumenti in grado di garantire purezza e precisione totali. Le normali tecniche di stampaggio sono suscettibili a fattori come contaminazione e incoerenza che mettono a rischio la biocompatibilità e la certificazione. Questo articolo esamina gli approcci ingegneristici unici coinvolti nella progettazione del utensili personalizzati per stampi a iniezione PEEK per gli standard di grado medico .
| Dimensione strategica | Attuazione e risultati |
| Fondamento materiale e purezza | Selezionare acciai di qualità superiore (ad esempio ASSAB/BOHLER ) per la facilità di lucidatura e le proprietà anticorrosive, costituendo la base per utensili per stampi a iniezione ad alta integrità . |
| Finitura superficiale per la pulizia | Fornire una finitura superficiale Ra 0,05 attraverso un processo di lucidatura multilivello per rimuovere cavità in cui potrebbero nascondersi contaminanti. |
| Progettazione del flusso per prevenire il degrado | Processo libero Progetta corridori liberi "a gamba morta" che impediscono i blocchi e il degrado termico con conseguenti granelli neri. |
| Precisione per l'assemblaggio | Produzione utensili per stampi a iniezione a tolleranza stretta , che è compensato termicamente, garantendo che gli attributi chiave dell'assemblaggio siano modellati con precisione. |
| Quadro di convalida e conformità | Funzionalità all'interno dei processi di controllo ISO 13485 che generano documentazione verificabile in merito all'output convalidato degli strumenti per stampi a iniezione . |
La soluzione fornita affronta il problema fondamentale della conversione del PEEK in parti pulite, precise e biocompatibili . Garantendo che gli strumenti non vengano contaminati e che le dimensioni siano esatte, si eliminano i rischi di validazione e i colli di bottiglia nella produzione. Quando il vostro componente medico in PEEK richiede purezza e precisione assolute, definiamo le specifiche. Contattaci per pianificare una revisione della fattibilità degli strumenti e delineare un piano di progetto.
Perché investire nella progettazione di strumenti di stampaggio PEEK ad alta precisione è la chiave per ridurre il TCO?
La selezione dell'utensile solo sulla base del costo iniziale non tiene conto di tutti i costi sostenuti durante l'intero ciclo di vita dell'utensile in termini di ritardi di produzione, manutenzione e variabilità. Il PEEK ad alte prestazioni richiede a strumento di stampaggio PEEK ad alta precisione che offre i vantaggi dell'ottimizzazione dei costi totali in termini di longevità degli utensili e prevedibilità della produzione :
Ingegneria per una durata operativa estesa oltre i cicli iniziali
I nostri progetti per la longevità iniziano dall'inizio. Le parti soggette ad usura come i perni di guida e le boccole sono sottoposte a un trattamento superficiale di nitrurazione profonda che aumenta la durezza delle loro superfici fino a un valore compreso tra 60 e 62 HRC . Ciò forma una barriera contro le proprietà abrasive dei composti PEEK rinforzati. Il prodotto finale è uno stampo che dura più di 500.000 cicli senza subire un'usura significativa, il che si traduce in un investimento duraturo in attrezzature per stampi a iniezione ad alte prestazioni .
Mitigare lo stress termico per l'integrità strutturale
Uno dei punti deboli dello stampaggio ad alta temperatura è lo stress termico e la corrosione del materiale dello stampo. La nostra soluzione prevede l'inserimento di un sistema di riscaldamento autonomo con bilanciamento a zone per evitare eventuali gradienti termici. Oltre all'utilizzo di acciaio per stampi resistente alla corrosione, questo elimina qualsiasi rischio di surriscaldamento o grippaggio. Ciò aiuta a evitare tempi di inattività non programmati per saldature o manutenzioni per mantenere la precisione dei nostri utensili per stampi a iniezione collaudati in produzione .
Produzione di precisione per una qualità costante delle parti
I nostri progetti per la longevità iniziano dall'inizio. Le parti soggette ad usura come i perni di guida e le boccole sono sottoposte a un trattamento superficiale di nitrurazione profonda che aumenta la durezza delle loro superfici fino a un valore compreso tra 60 e 62 HRC . Ciò forma una barriera contro le proprietà abrasive dei composti PEEK rinforzati. Il prodotto finale è uno stampo che dura più di 500.000 cicli senza subire un'usura significativa, il che si traduce in un investimento duraturo in utensili di precisione per stampi ad iniezione .
Sistemi Integrativi per il Controllo Predittivo di Processo
La reale prevedibilità della produzione deriva da processi ripetibili e controllati. Gli utensili che progettiamo funzionano armoniosamente con macchinari di stampaggio e apparecchiature di controllo del processo all'avanguardia. Attraverso questa interazione avviene un controllo a circuito chiuso delle variabili importanti del processo. Ciò garantisce che qualsiasi problema venga individuato prima che porti a prodotti difettosi, garantendo così prestazioni prevedibili dai nostri utensili per stampi a iniezione convalidati .
Il testo seguente descrive come l'ingegneria , inclusa la metallurgia, la gestione termica, la produzione di precisione e l'integrazione dei sistemi, caratterizza la nostra filosofia degli utensili. Invece di fornire un semplice stampo, offriamo una soluzione di produzione per ridurre il costo per pezzo attraverso la massima operatività ed efficienza. Ottimizzando le soluzioni ingegneristiche per la riduzione del TCO , forniamo un ROI tangibile per applicazioni mission-critical.

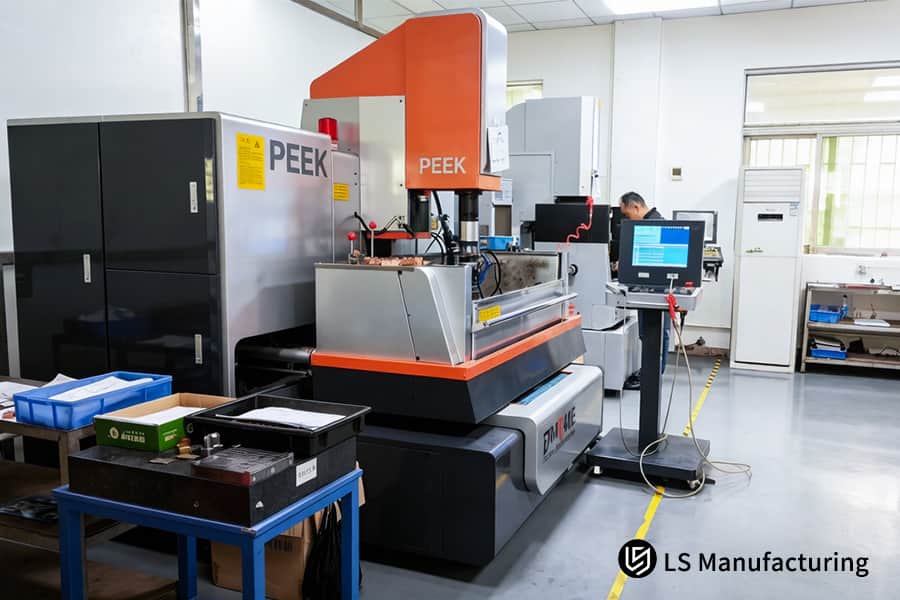

Figura 3: Processi di lavorazione con stampi di precisione ad alta temperatura Polimero PEEK-450G per connettori automobilistici ad alta resistenza.
In che modo un produttore esperto di attrezzature per stampi in PEEK risolve le sfide legate ai difetti della linea di flusso?
Le linee di flusso e i segni di saldatura nel PEEK indicano un'esitazione del fronte del flusso e un raffreddamento prematuro, che possono compromettere l'integrità strutturale. Come esperto Produttore di utensili per stampi PEEK , affrontiamo la causa principale, ovvero flusso e temperatura incoerenti del polimero, attraverso una progettazione basata sulla fisica. Il nostro approccio utilizza la simulazione avanzata del flusso per progettare lo strumento fin dall'inizio per l'eliminazione completa dei difetti e una qualità estetica superiore:
Design del corridore basato sulla simulazione per il controllo anteriore
- Strategia principale: utilizziamo proprietà di flusso che assottigliano il taglio anziché modelli convenzionali per progettare i nostri corridori.
- Esecuzione tecnica: utilizzando simulazioni Moldflow a temperature di fusione realistiche (circa 380°C ), prevediamo il comportamento del PEEK e creiamo un canale conico con un diametro idraulico ben progettato .
- Risultato: Ci aiuta a raggiungere pressione e velocità uniformi sul fronte di fusione e previene qualsiasi esitazione nel fronte del flusso. Non ci saranno linee di flusso sulla parte finale risultante utensili per stampi a iniezione ad alto rendimento .
Cancello di precisione e gestione termica
- Ottimizzazione dei cancelli: progettare la forma e le dimensioni dei cancelli per generare un flusso bilanciato con un adeguato riscaldamento di taglio senza problemi di residui freddi.
- Controllo del canale caldo: durante la progettazione di stampi multi-cavità , sarà necessario che gli ugelli del canale caldo siano controllati in modo indipendente su ciascun ingresso.
- Vantaggio: Ciò sarà utile per controllare e garantire una distribuzione equilibrata dei materiali, che è importante per produrre parti di qualità utensili per stampi a iniezione di alta qualità .
Regolazione attiva della temperatura dello stampo
- La sfida: La distribuzione non uniforme della temperatura sulla superficie dello stampo provoca incoerenze nella velocità di raffreddamento del fronte del flusso e crea segni.
- La nostra soluzione: Incorporiamo sistemi di controllo della temperatura dell'utensile a zone multiple ad alta potenza con canali di flusso turbolento accanto alla superficie della cavità.
- Risultato: Ciò contribuirà a mantenere una distribuzione coerente della temperatura dell'acciaio per utensili (ad esempio, 180-220°C ). Questo è fondamentale per controllare la cristallizzazione del PEEK e riprodurre una finitura superficiale impeccabile impegnativi utensili per stampi a iniezione applicazioni.
Prototipazione iterativa e validazione del processo
- Ciclo di validazione: l'analisi delle dimensioni del getto viene eseguita durante il campionamento per la conferma visiva della sincronizzazione del fronte del flusso.
- Perfezionamento del processo: successivamente, le velocità e le pressioni di iniezione saranno ottimizzate in considerazione dei parametri di iniezione ottimali determinati dal processo di simulazione.
- Risultato dei dati: La metodologia a circuito chiuso menzionata in precedenza raggiunge invariabilmente fino al 95% di riduzione del tasso di difetti delle linee di flusso, fornendo così utensili per stampi a iniezione pronti per la produzione .
In questo rapporto è stato descritto l'intero processo ingegneristico dalla simulazione fino alla validazione. Il problema delle linee di flusso viene risolto attraverso lo sviluppo di stampi in grado di regolare la reologia e le proprietà termiche del materiale PEEK. Grazie alla nostra competenza basata sull'esperienza, siamo in grado di produrre componenti con superfici impeccabili e continueremo a offrire attrezzature per stampi a iniezione mission-critical .
Quali parametri tecnici determinano l'efficienza di un servizio di attrezzature per stampi ad alta temperatura?
Un efficiente servizio di lavorazione con utensili per stampi ad alta temperatura è uno i cui criteri implicano accuratezza e coerenza, piuttosto che solo la velocità. Con un tasso di ritiro elevato ( ~1,4% ) è necessario osservare la precisione durante l'imballaggio e il raffreddamento del PEEK. Questo documento descrive in dettaglio i parametri critici di lavorazione che consentono un controllo efficace del ritiro per garantire l' affidabilità strutturale del componente finale sotto carichi estremi.
| Categoria dei parametri | Attuazione e risultati |
| Pressione di imballaggio | Utilizzare un algoritmo di impaccamento con tempo di commutazione di 0,01 s per risolvere i problemi di congelamento dei cancelli e di riduzione del volume per fornire utensili affidabili per stampi a iniezione . |
| Monitoraggio della pressione nella cavità | Utilizzare dispositivi di misurazione della pressione della cavità che iniziano l'impaccamento in base alla pressione effettiva anziché al tempo predeterminato per ottenere densità di prodotto stabili. L'approccio prevede utensili per stampi a iniezione ad alta stabilità . |
| Gestione termica | Valutare la temperatura dello stampo come mantenuta costantemente tra 180 e 220°C tramite un migliore controllo del raffreddamento. |
| Velocità di iniezione | Modificare il grafico della velocità di riempimento per ottenere una velocità adeguata per ottenere l'orientamento desiderato delle fibre e influenzare la resistenza meccanica del prodotto. |
| Convalida del processo | Trova il campo operativo di tutte le variabili che è molto importante per il processo di attrezzaggio per stampi a iniezione certificato . |
La nostra soluzione descritta in questo documento risolve lo svantaggio fondamentale del PEEK riguardante la sua mancanza di stabilità volumetrica con un efficace controllo del processo a circuito chiuso. Ci darà un controllo preciso dei parametri di pressione e temperatura , garantendo il raggiungimento delle dimensioni necessarie e dell'affidabilità strutturale . Quest'ultimo è cruciale nel caso di utensili avanzati per stampi a iniezione .

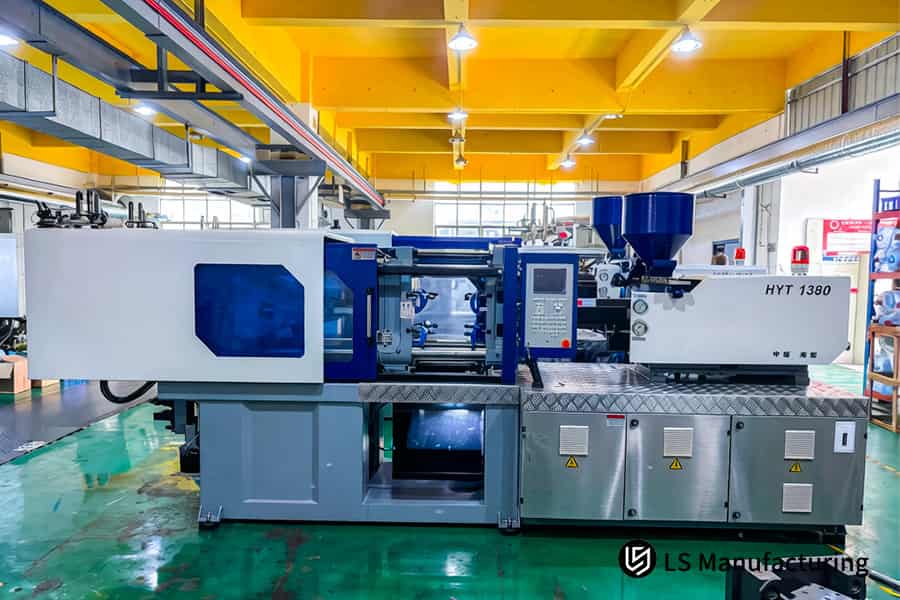

Figura 4: La macchina per lo stampaggio a iniezione HYT 1380 inietta il materiale PEEK fuso in uno stampo ad alta precisione per parti aerospaziali.
Perché gli utensili professionali per stampi a iniezione per parti in PEEK sono essenziali per la riduzione del peso nel settore aerospaziale?
La sostituzione del materiale aerospaziale PEEK dai metalli è vincolata dalla difficoltà di formare geometrie complesse con pareti sottili senza sacrificare l'integrità. Ciò è ottenuto attraverso attrezzature per stampi ad iniezione per parti in PEEK progettate per l'alleggerimento nel settore aerospaziale , in grado di resistere all'elevata pressione di iniezione e al raffreddamento rapido associati all'elevato rapporto resistenza/peso del PEEK. Abbiamo sviluppato questa soluzione, consentendo lo stampaggio di pareti sottili fino a 0,8 mm per garantire un notevole risparmio di peso delle parti:
Progettazione di sistemi di canali specializzati per riempimento ad alta pressione
Gli utensili convenzionali subiscono un'eccessiva caduta di pressione che rende impossibile riempire adeguatamente le sezioni ultrasottili. La progettazione e la fabbricazione dei nostri collettori a canale caldo-freddo mirano a garantire che la massa fusa venga mantenuta a temperature e viscosità ottimali lungo il percorso, riducendo la pressione di iniezione necessaria per riempire aree molto sottili. Il metodo diventerà importante nella progettazione di attrezzature per stampi a iniezione di precisione .
Gestione termica di precisione per il controllo frontale del flusso
Il congelamento avviene prematuramente a causa delle irregolarità termiche nei canali di raffreddamento. I canali di raffreddamento conformati che garantiscono elevate prestazioni possono essere mantenuti vicini alle pareti della cavità. Con i controlli della temperatura multizona , la tecnologia aiuterà a mantenere costanti i profili di temperatura, assicurando che il fronte di fusione scorra uniformemente durante tutto il processo di riempimento. Questo è importante utensili per stampi a iniezione ad alte prestazioni .
Ottimizzazione strutturale tramite analisi di progettazione integrata
L’alleggerimento è un’attività di co-progettazione. Eseguiamo simulazioni strutturali e analisi di riempimento dello stampo contemporaneamente per ottimizzare i modelli di nervature e le transizioni nella struttura della parete. Ciò garantisce che il componente stampato raggiunga i criteri di rigidità richiesti, con una riduzione della massa fino al 20% , realizzando così l'obiettivo di alleggerimento aerospaziale attraverso utensili per stampi a iniezione ottimizzati .
Convalida delle prestazioni aeree e della conformità
Il passaggio finale dovrebbe essere efficiente in condizioni di stress operativo. I prototipi superano con successo prove meccaniche, dimostrando la struttura cristallina formata durante lo stampaggio a parete sottile , che consente di raggiungere i livelli richiesti di modulo e resistenza alla fatica per utensili per stampi a iniezione critici per le prestazioni applicazioni.
Questo documento descrive i processi necessari per superare i problemi incontrati con lo stampaggio a iniezione di componenti in PEEK a parete sottile . La fornitura di una comprovata sostituzione del materiale si ottiene risolvendo il problema della pressione di riempimento e controllando la cristallizzazione nelle regioni ultrasottili, fornendo così riduzioni di peso confermate senza compromettere l'integrità strutturale dei componenti dell'aeromobile.
Come valutare un fornitore di servizi di utensileria OEM PEEK in base a standard di qualità e scala?
L'uso di un Servizio di utensili OEM PEEK fornitore sarà più che un semplice esercizio di verbosità. Si riduce al concetto di base di ridurre il rischio di acquisto convalidando le capacità del fornitore, la conoscenza dei processi e la facilità di transizione dalla fase di sviluppo alla produzione in serie in tutto il mondo. Questo documento offre un questionario dettagliato per l'audit dei fornitori .
Verifica della fedeltà dimensionale e degli investimenti metrologici
- Richiesta di prove: richiedete report completi basati su una CMM paragonabile in termini di precisione a quella realizzata da Zeiss invece di condurre ispezioni casuali .
- Il nostro processo: Invia report GD&T completi che mostrano il confronto tra i valori nominali e quelli effettivi delle caratteristiche di tutte le parti per dimostrare l' attrezzatura per stampi a iniezione ad alta precisione .
- Risultato: prova oggettiva dell'accuratezza degli strumenti e della coerenza delle parti attraverso la dimostrazione.
Stabilità del processo di audit e controllo statistico
- Richiesta di prova: Richiedi prova del controllo statistico del processo e del calcolo del Cpk per un intero lotto, non per pezzi campione.
- Il nostro processo: i dashboard SPC in tempo reale e lo studio della capacità del processo sulle dimensioni critiche dimostrano che il nostro attrezzature per stampi ad iniezione certificati in conformità alle linee guida IATF 16949 .
- Risultato: l'obiettività garantisce un processo di produzione coerente e componenti di alta qualità .
Valutare la scalabilità attraverso l'automazione e l'uptime
- Richiesta di prove: analizza il tuo sistema di produzione che include la robotica e l'ispezione di qualità nel processo che supporta le operazioni di produzione senza personale.
- Il nostro processo: Le nostre celle automatiche con capacità di visione e trasportatori ci consentono di lavorare continuamente, impostando così la nostra utensili per stampi a iniezione per volumi di produzione capacità.
- Risultato: ciò dimostra il successo nel ridimensionare la capacità produttiva in modo efficiente e coerente , secondo l’accelerazione dei programmi.
Valutazione della collaborazione tecnica e della reattività
- Richiesta di prove: valutare il grado di supporto tecnico disponibile in base alla tempestività e alla specificità della risposta del DFM ricevuta.
- Il nostro processo: Ci assicuriamo che sia disponibile un rapporto DFM redatto dagli ingegneri entro 24 ore dalla ricezione delle richieste di offerta, che è una qualità di livello partner servizio di utensili per stampi ad iniezione .
- Risultato: Questo riduce al minimo gli ostacoli e accelera i processi di sviluppo, indice di una reale collaborazione tecnica .
Questo quadro di valutazione delinea un processo sistematico per l'audit dei fornitori, passando da dichiarazioni vaghe a prove tangibili. Diamo ai nostri clienti la possibilità di mitigare i rischi di approvvigionamento fornendo una chiara vetrina dei nostri garanzia di qualità sistemi, scalabilità delle soluzioni di automazione e capacità di collaborazione ingegneristica.
Caso di studio: LS Manufacturing Industry Medical Soluzione di stampi di precisione per viti ossee PEEK
Questo Caso di studio della produzione LS descrive in dettaglio la risoluzione di una sfida critica di produzione per un'applicazione di stampaggio di dispositivi medici . Un OEM medicale globale ha dovuto affrontare gravi perdite di rendimento e tempi di inattività non pianificati nella produzione di una vite ossea in PEEK. I nostri utensili in acciaio inossidabile progettati e l'innovazione dei processi hanno ripristinato l'affidabilità e hanno consentito notevoli risparmi sui costi grazie allo stampaggio di precisione del PEEK :
Sfida del cliente
Il cliente ha avuto difficoltà a produrre una vite corticale in PEEK da 5,0 mm di diametro. Lo stampo esistente soffriva di formazione incompleta della filettatura (tasso di scarto del 18% ) e grippaggio delle slitte formatrici ogni 5.000 cicli a 200°C . Ciò ha comportato un'offerta instabile, elevati costi di scarto e frequenti interruzioni della produzione per a utensili per stampi a iniezione mission-critical componente.
Soluzione di produzione LS
Abbiamo riprogettato lo strumento con un approccio simulato multifisico. Gli interventi chiave includevano l'ottimizzazione degli spazi di dilatazione termica, l'implementazione di guide di scorrimento rivestite in ceramica di allumina per la lubrificazione ad alta temperatura e l'integrazione di un collettore di raffreddamento multicircuito dedicato. Questa riprogettazione degli utensili per stampi a iniezione ad alte prestazioni ha mirato direttamente alle cause profonde dei colpi brevi e dei guasti meccanici.
Risultati e valore
La soluzione implementata ha elevato il tasso di qualificazione delle parti dall'82 % al 99,8% . L'intervallo di manutenzione dello stampo è stato esteso da 5.000 a oltre 150.000 cicli. Queste prestazioni affidabili e con tempi di attività elevati si sono tradotte in un risparmio diretto di $ 125.000 in costi di qualità su un singolo ordine, dimostrando il valore di utensili per stampi a iniezione convalidati e ingegneria robusta.
Questo caso dimostra la nostra capacità di risolvere sfide di stampaggio ad alta precisione e temperature estreme. Forniamo processi produttivi garantiti caratterizzati da resa e durata eccezionali, facendo di LS Manufacturing il partner definitivo per lo stampaggio di dispositivi medici più esigenti e applicazioni di utensili per stampi a iniezione .
Per garantire una resa del 99,8% ed eliminare i tempi di inattività non pianificati, pianifica una consulenza tecnica con il nostro team per esaminare la tua sfida di stampaggio ad alta temperatura e definire una strategia di produzione.
Domande frequenti
1. Qual è il tempo di consegna tipico per un progetto di servizio di utensili per stampi a iniezione PEEK?
Sfruttando il laboratorio digitale interno di LS Manufacturing, gli stampi prototipo (T0) vengono consegnati entro 25-35 giorni . I nostri stampi per la produzione di massa vengono completati circa il 15% più velocemente rispetto alla media del settore, garantendo una transizione senza soluzione di continuità dalla prototipazione alla produzione in grandi volumi per il tuo progetto.
2. In che modo LS Manufacturing garantisce la tolleranza degli strumenti di stampaggio in PEEK ad alta precisione?
Garantiamo la tolleranza utilizzando centri di lavoro simultanei a 5 assi combinati con la tecnologia di compensazione della dilatazione termica a circuito chiuso. Ciò mantiene le tolleranze di montaggio entro ±0,005 mm in condizioni operative effettive ad alta temperatura, verificate da una CMM interna ad alta precisione.
3. Quale acciaio per stampi è il migliore per gli utensili per stampi a iniezione PEEK personalizzati?
Per gli stampi in PEEK, richiediamo rigorosamente acciaio temprato S136 o H13 di alta qualità, altamente resistente all'usura (HRC 52+) . Ciò è essenziale per resistere alla grave usura abrasiva causata dalle fibre di vetro o di carbonio del PEEK sotto cicli continui di stampaggio ad alta temperatura e alta pressione.
4. Siete in grado di gestire attrezzature per stampi a iniezione per parti in PEEK destinate alla produzione in piccoli lotti?
Sì, offriamo soluzioni a più livelli, da stampi per prototipi rapidi per lotti di soli 100 pezzi a stampi per produzione di massa ad alta cavitazione per oltre un milione di unità. Ogni progetto include una revisione DFM approfondita e gratuita per ottimizzare la progettazione in termini di producibilità e costi.
5. Perché il servizio di lavorazione con utensili per stampi ad alta temperatura è più costoso rispetto alla realizzazione di stampi standard?
I costi più elevati derivano da termoregolatori specializzati ad alta potenza dell'olio, guarnizioni resistenti al calore e leghe di acciaio di prima qualità necessarie per il PEEK . Tuttavia, gli elevati tassi di rendimento e la durata di servizio estesa che ne derivano riducono significativamente il costo complessivo per componente, offrendo un ritorno sull'investimento superiore.
6. LS Manufacturing fornisce servizi di utensili OEM PEEK con protezione IP?
Sì, forniamo una solida protezione della proprietà intellettuale eseguendo NDA riconosciute a livello globale e impiegando sistemi CAD/CAM fisicamente isolati e con accesso controllato. Questo approccio completo salvaguarda la sicurezza e la riservatezza di tutti i dati di progettazione e delle risorse brevettate durante l'intero progetto.
7. Come risolvete i problemi di degasaggio durante il processo di produzione degli utensili per stampi in PEEK?
Risolviamo il problema del degasaggio progettando canali di sfiato proprietari di livello micron in posizioni strategiche dello stampo, integrati con un sistema di sfiato forzato ad alta pressione . Ciò elimina completamente l'aria intrappolata e previene "punti neri" o bruciature, garantendo una qualità incontaminata delle parti nei componenti in PEEK.
8. Come posso ottenere oggi stesso un preventivo per utensili di precisione per stampi ad alta temperatura?
Il nostro team di ingegneri dedicato condurrà quindi un'analisi completa e sfaccettata del tuo progetto. A seguito di questa valutazione, ti forniremo un rapporto dettagliato di valutazione del Design for Manufacturability (DFM) insieme a preventivo formale del progetto , il tutto in una rapida consegna di 24 ore .
Riepilogo
Choosing a supplier with core PEEK injection mold expertise determines whether your OEM parts perform reliably in extreme applications. LS Manufacturing's end-to-end high-temperature mold optimization solves challenges like thermal expansion and material degradation , building a robust quality-cost advantage through a data-driven, scientific molding system. Our medical case studies show that the ultimate path to cost and efficiency gains is using technical solutions to eliminate manufacturing variables.
