激光切割VS。等离子切割服务：重型金属零件的经济高效的解决方案

激光切割服务受到重型机械 OEM 采购商的评价，他们认为等离子切割比激光切割便宜，特别是对于厚度超过20 毫米的工件，他们认为等离子切割是唯一可行的选择。这种对前期报价的重视并没有考虑到总体费用，因为等离子的切口精度公差为1.5 毫米 - 3.0 毫米，并且热影响区较大，需要后续CNC 加工和磨削，从而增加了超过30% 的额外费用，并且交货时间不确定。

我们通过最先进的30 kW为您提供终极答案超高功率激光切割这可以保证使用高压空气切割进行厚板制造真正经济有效的激光切割，无需任何二次操作。下面是一个全面的制造参数模型，用于说明我们流程的协同成本管理。

激光切割与等离子切割：成本效益比较

关键因素	激光切割	等离子切割
材料厚度范围	最适合薄到中板（ 25 毫米）。	最适合厚板（ 6mm-150mm+ ）。
切割精度及公差	切割精度高， ±0.1mm ，细节精细，切口微小。	适用于中等精度（ ±1-2mm ）和粗切。
边缘质量和切口​	方形切割边缘，切口非常窄。	边缘有斜角，有浮渣，切口较大，因此会造成材料损失。
热影响区 (HAZ)​	由于热量输入极少，热影响区和热变形极小。	由于高热量输入导致热影响区较大，从而使薄金属变形。
运营成本	前期费用昂贵，但薄型零件的操作成本低廉。	初始成本低，但由于昂贵的尖端/电极，运营成本昂贵。
我们的咨询服务	激光切割推荐用于需要精度和精细细节的零件。	建议对需要快速有效结果的结构零件使用等离子切割。
结果：最佳工艺选择	焊接前不需要进一步精加工的精密零件。	适用于重型和结构型材的快速经济选择。

我们解决了重金属零件切割过程选择的难题。凭借我们丰富的知识和经验，我们帮助您选择最佳选项，在质量、价格和周转时间方面为您带来最佳结果。我们避免任何可能导致过度设计、不必要的成本和其他隐藏费用的潜在陷阱，从而确保您的金属制造项目获得最佳价值。

为什么相信本指南？ LS制造专家的实践经验

互联网上有许多关于激光与等离子切割的文章。是什么让它与其他所有产品区分开来？我们的专业知识是实用的，而不是理论的。它源于我们车间十多年的金属切割经验，其中关于使用哪种工艺的每一个决定都会产生直接的财务影响。我们对切割质量和总体成本的评估完全基于ASM国际材料标准。

我们满足要求严格标准的行业，从不能承受轻微加热变形的航空航天框架制造到坚固的采矿机械和复杂的能源制造。我们的每个项目，无论是原型设计还是大批量制造，都教会我们如何最大限度地提高金属板的嵌套，选择合适的辅助气体，并在切割速度和高质量边缘之间实现最佳平衡。

这些见解和方法每天都在实施，以制造可靠、经济的组件。流程和绩效衡量的优化与美国生产和库存控制协会(APICS)生产标准。我们的热切割经验中的成功和失败都将为我们提供宝贵的建议，以便您能够做出明智的决定，以避免重复我们在生产过程中所犯的相同错误。

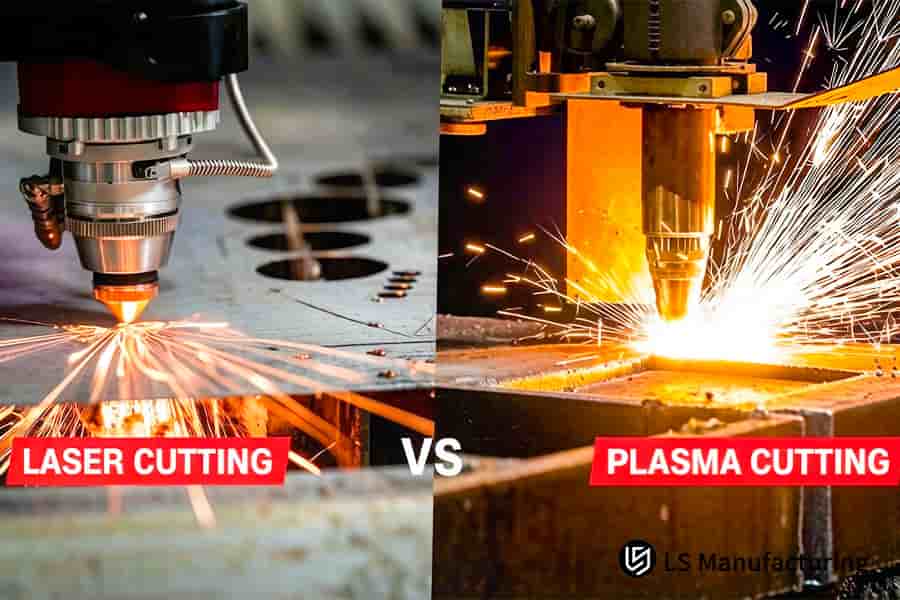

图 1：等离子切割采用明亮的弧线加工厚钢，与采用集中光束的激光切割薄金属形成鲜明对比。

为什么激光切割服务成为 20 毫米以上重型钢材的新标准？

传统上， 20 毫米代表激光切割服务在经济上不可行的替代方案，主要是因为产生的边缘质量较差。正是这种创新带来了变化，因为它提供了精密加工- 分级切割，焊接前无需进一步加工。这代表了重钢制造的范式转变以及：

掌握能量密度以实现卓越的切口质量

仅提高激光功率是不够的，因为不受调节的能量输出会导致宽阔的锥形切割。我们的研究方法涉及保持高能量密度。这是通过使用非常明亮的光纤激光器和光束整形光学器件来实现的，产生精确、窄且稳定的切割，粗糙度值Ra 为 12.5μm ，从而可以焊接使用我们的切割机切割的零件。重型金属激光切割无需进一步处理。

闭环控制可减轻热效应

局部加热可能导致微观结构的变形和改变。建议的方法使用闭环控制器。传感器将测量切割状况，以便修正进给速度、气体压力和激光脉冲宽度。这样，就会发生有效的冷却；因此，热影响区最小，零件不会变形，确保尺寸精度激光切割部件。

无缝工作流程的集成流程

必须通过搬运来保持切割头的精度。我们的系统集成了自动材料装载、用于零件识别的过程中激光打标以及自动卸载。这种无缝集成最大限度地减少了人工干预，消除了搬运损坏，并确保精密加工就绪的质量直接保持到下一个装配阶段，从而简化了整个价值链。

上述文档提供了有关在精密制造中采用高功率激光切割技术的使用的全面信息。通过我们提出的结合先进光束控制技术、热管理和自动化技术的方法来应用集成过程可以被认为是最佳解决方案。只有通过集成过程才能解决主要问题，并为厚度大于 20 毫米的板材的有效和高耐受性重型钢制造建立基准。

激光切割与等离子切割如何影响 OEM 零件的总拥有成本？

对于OEM来说，任何一种切削技术的选择过程主要基于制造成本，而不是忽略该过程产生的未来装配成本。从技术角度看，关键问题是确定高质量结果的影响力。激光切割与等离子切割关于总支出。在这方面，将应用以下方法框架来进行TCO 分析：

实施整体成本建模框架

1. 成本驱动因素映射：​我们检查影响生产成本的每个因素：切割、去毛刺和铰孔等二次加工、废品率、返工和装配劳动力成本。
2. 数据驱动的基线：比较分析激光切割成本比较针对等离子体基于经验数据，并考虑了质量对后续工艺的影响。
3. 案例应用：​我们确定，通过避免切割后100% 的铰孔和磨削，每米超快激光切割导致的15%成本上升变得无关紧要。

量化尺寸精度和一致性的价值

• 技术指标：孔位一致性：​我们在精密激光切割服务中确保孔位一致性大于99.8% 。
• 解决装配挑战：安装问题得到解决，因为无需对完美匹配的孔进行调整。
• 结果：​我们提供的增强切割形状自动激光切割单元保证发生最小的变形，从而可以立即使用组件，而等离子切割机的产品则不能。

协作预算重新分配以获得最佳结果

1. 战略成本转移：​我们协助客户将资金从二次制造预算转移到主要切割操作。
2. 预测总支出：根据总拥有成本分析主动规划支出，可以预测甚至降低成本。
3. 实现设计优化：​高可靠性使设计变得复杂，从而减少零件数量和手动装配工作。这是可以通过精确实现的方面之一激光切割参数优化。

我们在这里讨论的内容远远超出了流程选择本身。通过解释我们流程的全部细节及其与成本建模的集成，我们明确了正确应用技术流程对于实现积极财务成果的重要性。这清楚地表明了我们在通过制造效率降低成本方面的专业知识。

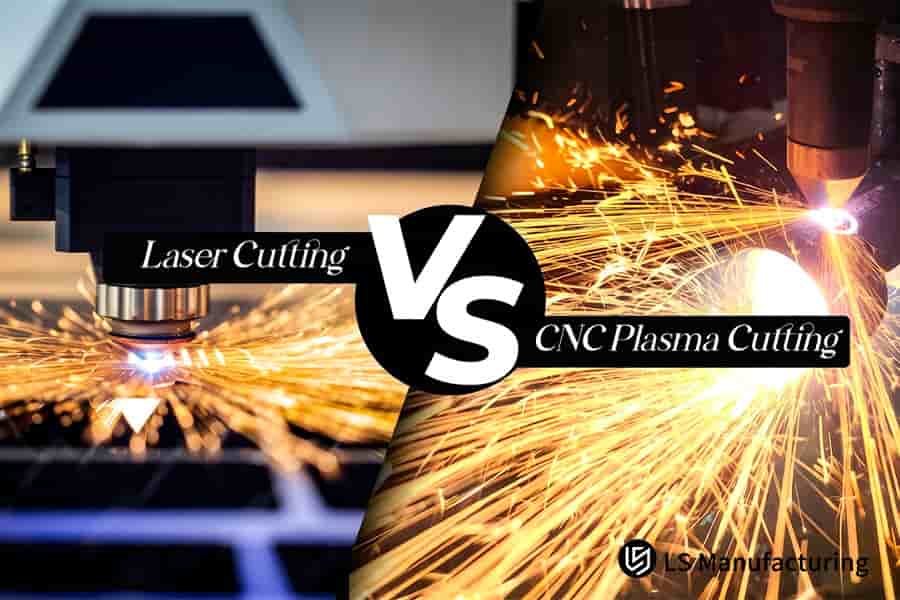

图 2：数控等离子切割在厚板上产生强烈的火花阵，而激光切割在较薄的板材上进行受控火花。

具有成本效益的激光切割如何优化昂贵合金板的材料嵌套？

对于使用 Hardox 等昂贵合金的 OEM 而言，材料可能超过零件成本的60% 。核心挑战是最大限度地提高这些昂贵印版的产量。本文件详细介绍了我们的具有成本效益的激光切割​方法，采用先进的嵌套直接提高材料利用率。以下分析量化了这种方法如何为合金钢切割项目带来可衡量的节省：

重点领域	技术实施及结果
流程基础	精确的亚毫米切口精密激光切割允许相对于热技术极其紧密地封装零件。
筑巢策略	智能套料软件的使用使我们能够应用微接头方法，将零件之间的间距缩小到只有5毫米左右。
技术执行​	定制激光切割解决方案使我们能够在切割过程中控制切口和温度，以确保嵌套的高强度材料的完整性。
可量化的结果	这种方法通常可将材料使用效率提高约12-15% ，从而节省成本。

从上述分析可以看出，战略成本效益激光切割是一项主要涉及良率的工程技术。通过高级嵌套之间的连接，可以通过窄切口激光切割以及部分经济学，我们为您提供了使用经验数据进行工艺选择的技术指南。本文为参与获奖项目竞争的决策者提供技术信息。

为什么选择重型金属激光切割来切割需要零热变形的部件？

切割过程中热量过多导致的热变形会影响精度。由于需要补偿失真，它还使得二次操作更加昂贵。本文介绍了不需要热变形的部件的重型金属激光切割工艺。热控制是解决问题的核心，如下：

通过高级脉冲调制进行精确热输入控制

通过使用减轻了整体加热效应高速脉冲激光切割技术，可通过快速脉冲速率实现单位时间的精确能量沉积。这减少了导致宏观变形的整体热负荷，从而有利于使用激光切割来切割具有均匀几何形状的重型零件，而与夹具无关。

主动冷却和热影响区最小化策略

为了限制热效应，采用了使用液氮的辅助气体输送系统。这种切割点冷却技术可实现快速冷却，热影响区小于 0.1 毫米。热循环控制对于避免材料中形成相变至关重要，相变会导致边缘硬化并产生残余应力。

保留下游加工的材料特性

这激光切割工艺参数旨在确保冶金完整性。通过控制脉冲参数和切割速度，温度保持足够低，从而不超过奥氏体化的临界温度。这确保了金属在切削边缘处具有一致的冶金特性和延展性，这是保证在对部件进行攻丝的后续工艺中获得良好螺纹的重要因素。

以下技术简介详细介绍了控制制造零件变形的工程方法。这不仅仅是通过声明低热输入来实现的，而是通过确保使用某些脉冲参数和冷却技术来实现的。 低畸变激光切割对于专门从事精密重型零件制造的公司来说，这是一项重要的竞争优势，这些零件的制造需要精确的尺寸和冶金性能。

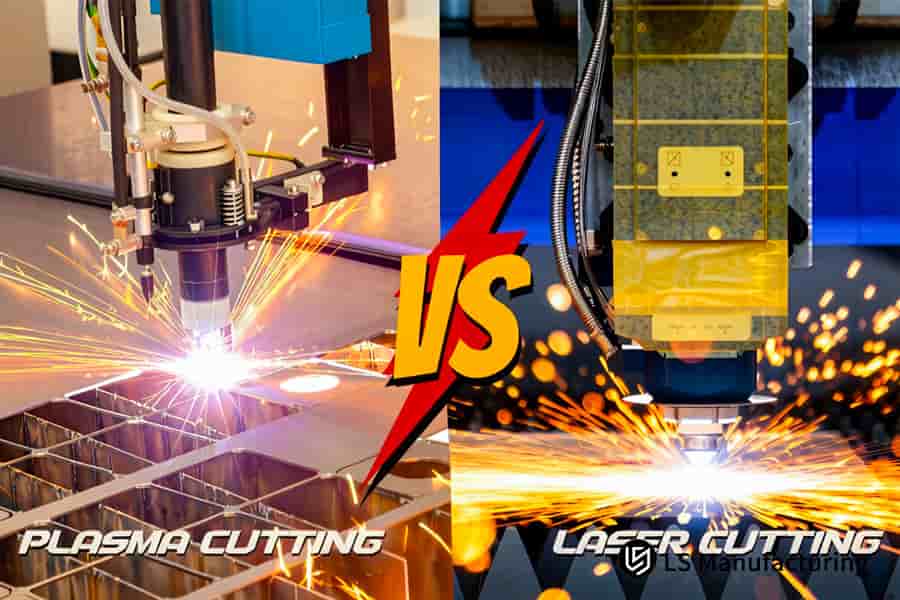

图 3：等离子割炬产生分散的强烈电弧，而激光则产生聚焦的高强度光束，用于金属切割。

重型零件激光切割如何在不进行二次边缘清洁的情况下确保可焊性？

热切割操作过程中经常发生切割边缘氧化和浮渣的问题，需要在焊接过程之前进行昂贵的后续清洁，从而导致延迟和不一致。本文件描述了我们的专有技术程序激光切割适用于重型零件，可提供原始、无氧化的切割边缘，使部件能够立即从切割过程进入机器人焊接工作站。我们的方法包括对切割区域周围进行细致的大气控制：

高级辅助气体化学和动力学

1. 专有混合气体：采用氮气和加压干燥空气的特殊组合。
2. N2 的化学作用：​它在空腔周围形成一个环境，防止氧气进入。
3. 空气的动态作用：​它影响熔融金属流的动态，从而有效地将其从切割区域去除。
4. 直接结果：​这会导致明亮且无熔渣的切割直焊激光切割在激光的帮助下。

精确的参数同步确保边缘质量

• 集成参数控制：​我们公司提供的精密激光切割服务需要功率、速度和气压的同步。
• 目标结果： 激光切割过程控制将在厚板材上实现完全穿透的切割。
• 解决的问题：​这解决了焊接过程中在底部边缘产生的浮渣问题，这是需要额外焊接准备的主要因素。

将切割集成到自动化流程中

1. 工作流程设计：​我们为您提供始终可焊接的边缘，在工艺流程中无需任何打磨站。
2. 吞吐量引擎：​这将导致从高压激光切割到焊接。
3. 运营影响：​通过减少处理时间和周期时间，它提高了生产吞吐量。

事实上，它涉及的是制造工艺的发展，而不仅仅是切割工艺本身。切割表面的化学成分和轮廓将以适当的焊接材料的方式创建。在任何可靠的制造工艺中，拥有这种能力都是非常重要的，可以使用精确切割和冶金准备的材料进行自动焊接来去除 RMA。

为什么精密激光切割服务对于结构工程中的复杂几何形状至关重要？

复杂的结构部件具有复杂的几何形状，如互锁齿或复杂的切口，需要绝对的切割保真度。不准确会导致装配干扰并产生意外的应力，从而损害结构完整性。本文件详细介绍了我们如何精密激光切割服务确保结构钢零件的关键尺寸精度。我们量化了实现复杂几何激光切割和无缝装配的技术方法：

技术重点领域​	实施和衡量结果​
复杂轮廓核心技术	在这方面，我们依靠我们的精密直线电机驱动器和运动控制来执行复杂几何形状激光切割即使有锋利的边缘和紧密的半径轮廓，也不会出现偏差。
关键特征的可量化精度​	借助该技术，现在可以轻松地从厚板金属（例如30 毫米）上切割小直径孔（例如10 毫米），其中圆度公差范围为±0.05 毫米。
针对特定设计挑战的解决方案​	我们的定制激光切割解决方案为特定设计提供软件补偿，并动态调整激光切割参数，以防止几何过渡引起的热变形。
装配产生的价值​	切割过程的精确性使得无需使用力配合进行修正，以避免最终装配过程中零件内的冶金变形和应力。

精度已被确定为可以实现的可能输出之一。通过使用允许提供亚毫米特征精度，使得精度成为可能高精度激光切割。这解决了组件的数字设计与其真实形式之间的差异问题，该问题使得现场工作变得昂贵。

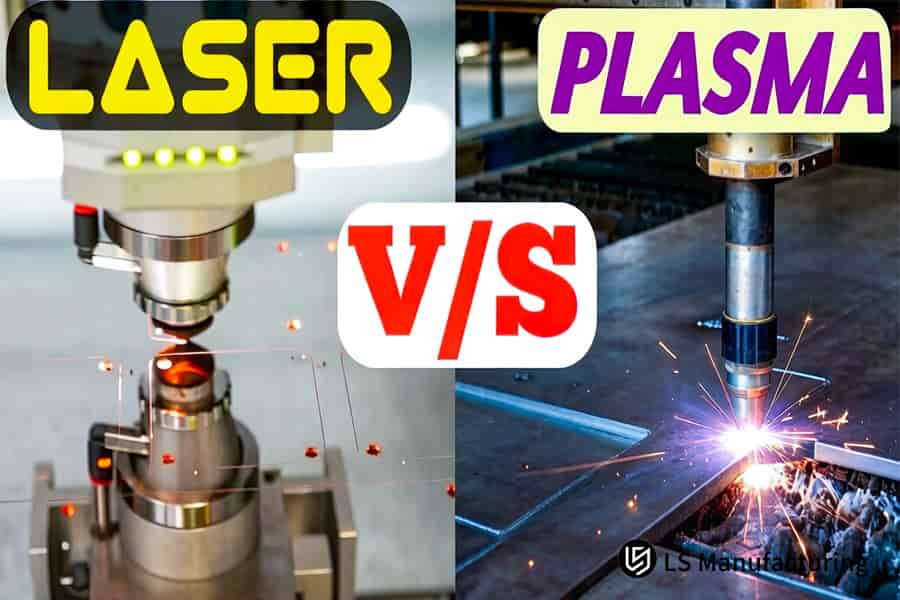

图 4：等离子切割在钢材上发出宽广、猛烈的电弧，而激光切割在金属板上产生精细、精确的火花。

定制激光切割解决方案如何适应重型机械的不同材料等级？

重型机械零件的制造使用碳钢、耐磨板和铝合金等多种材料。挑战在于，尽管材料类型多种多样，但仍要确保维持质量标准。在这里，我们研究了我们公司如何应对挑战，同时为您提供定制激光切割解决方案：

实时过程监控和闭环控制

为了监测我们设备中的火花，在切割头级别使用了光学传感器。通过实时分析过程光谱的反馈，我们的设备获得了切口内光发射产生的光谱特征。通过光谱的反馈，被切割材料的特性，无论是铝还是钢，都可以根据它们的特性来确定特定波长激光切割。

用于特定材料优化的动态参数调整

这两个关键参数根据传感器的反馈来适应条件。例如，切割铝等反光材料时改变焦点，而切割过程中产生热量的材料（例如高强度钢）则调整气流。这样的自适应激光切割技术保证了完美的能量转移和熔化。

通过自动化质量逻辑确保一致性

该系统提供闭环流程，消除了由于一块金属板内材料等级或状况的轻微变化而导致的任何潜在质量差异。因此，我们在批次内的所有材料件中获得一致的边缘质量、切口几何形状和最少的浮渣量。这个过程对于工艺自适应激光切割和LS Manufacturing 质量控制​协议。

本文档描述了基于传感器技术的确定性过程，用于处理材料的变化。通过引入实时自动监控和调整参数的系统，我们确保我们的激光切割服务为所有零件提供一致、可靠的性能。换句话说，我们消除了批次级别的潜在问题，并保证您的生产计划的完整性和材料的适应性。

案例研究：LS Manufacturing 采矿设备齿轮板定制激光切割解决方案

一家从事采矿设备制造的跨国公司在加工35 毫米厚的 42CrMo 齿轮板时遇到了质量问题。之前的激光切割服务提供商在执行后无法管理边缘硬化高功率激光切割审判。这是一个案例研究，重点介绍LS Manufacturing如何通过设计重型金属激光切割定制解决方案来克服这一问题，从而为公司的生产带来新的维度：

客户挑战

客户用于切割42CrMo齿轮的初始工艺需要以距齿轮板中心5.5度的角度进行切割。角度太大，导致啮合齿轮间隙过大。此外，产生的热量导致边缘过度硬化（大于 50 HRC ）。这些齿轮在后续的精密铣削工序中加工难度很大，废品率高达18% 。

LS制造解决方案

LS Manufacturing开发了其独特的重型零件激光切割协议。它使用带有动态聚焦头的30kW激光器，将切割面斜角限制在0.5°以下。至关重要的是， 自适应脉冲激光切割波形用于精确管理热循环并防止淬火硬化。基于流程的思维确保方形边缘可以进一步加工。通过关注基础冶金学和几何学，从整体上解决了这个问题。

结果和价值

结果是高产激光切割过程。均匀的几何形状和边缘质量使零件可以立即进行精磨，从而将整体加工周期缩短45% 。由于成品率提高，没有报废零件，从而节省了成本。基于这一成功，客户在一年内又给了LS Manufacturing价值500,000 美元的业务。

这是LS Manufacturing如何运用其在工艺科学方面的专业知识来解决根本原因缺陷的示例。通过优化切割边缘的几何形状和冶金学，LS Manufacturing 可以为其客户提供巨大的价值。流程科学执行带来了切实的业务绩效，即更短的周期时间和不会因缺陷而报废，使 LS Manufacturing 成为重工业领导者的宝贵合作伙伴。

解决等离子硬化和贴合不良的问题。利用 30kW 激光切割加工精密零件，改变齿轮板的制造方式。

常见问题解答

1. 对于大批量重型零件，等离子切割比激光切割便宜吗？

虽然等离子切割在每米基础上具有经济优势，但考虑到磨削和钻孔等附加工艺，LS Manufacturing 的激光解决方案可实现超过15%的节省率。

2. 你们的激光切割服务的最大板材厚度是多少？

使用30kW的超强激光器，可以切割最大50mm 的碳钢和最大30mm 的不锈钢，并具有出色的切割边缘垂直度。

3. 为什么LS Manufacturing提供更精确的激光切割成本比较？

成本分析是使用先进的可制造性设计 (DFM) 分析进行的，该分析考虑了材料的有效使用、后处理和产品组装的成本，而不仅仅是切割设备消耗的电力成本。

4. 你们的定制激光切割解决方案可以处理异型重型结构钢吗？

是的，LS Manufacturing 可以使用我们的大幅面光纤激光器加工奇形部件，该激光器可容纳尺寸高达4000mm x 2000mm的任何形状。

5. 重型零件激光切割对热影响区（HAZ）有何影响？

由于激光切割能量集中、速率快，所产生的HAZ尺寸仅为等离子切割形成的HAZ尺寸的十分之一。这确保了母材金属的性能不变。

6.为什么需要自动化焊接的零件选择精密激光切割服务？

由于激光切割边缘不仅没有氧化，而且呈锥形，因此成为焊接机器人创建对接接头的理想选择。这使得焊缝的强度和外观都显着增加。

7. 我多快可以得到定制金属激光切割服务的报价？

推“获取报价" 按钮提交您的 3D/CAD 文件；我们的 LS Manufacturing 专家通常会在12 小时内回复正式建议，包括节省成本的选项。

8. LS Manufacturing 是否提供重型金属激光切割的材料认证？

我们始终为所有零件提供原始工厂测试报告 (MTR) 和首件检验报告 (FAIR)，以表明我们符合严格的重工业标准。

概括

当制造商试图获得最低的单位切割成本时，制造成本优化通常会导致成本陷阱。 LS Manufacturing 确保最具成本效益的解决方案，切割精度达±0.1mm ，材料效率>85% ，且切割边缘无需进一步加工。通过 LS Manufacturing，您获得的不仅仅是零件，您还可以获得性能和效率的改进，这将提高装配线的整体生产力并降低供应链的风险。

忘记你的低效率 等离子切割工艺。将您的制造升级到LS Manufacturing ，并获得无与伦比的制造专业知识。我们拥有一支技术团队，随时可以帮助您进行全面的可制造性设计 (DFM) 成本分析。现在点击“获取报价”按钮。上传您的零件，我们将为您提供详细的节省费用估算激光切割工艺将帮助您实现。

停止报废 18% 的齿轮板。通过我们的重型激光切割将 50 万美元的后续订单变为现实。
