Wie funktioniert Niederdruckgießen?

Niederdruckgießen ist ein einzigartiges Gießverfahren, bei dem flüssiges Legierungsmaterial unter Druck von unten nach oben in den Formhohlraum gepresst wird und dort unter Druck erstarrt. Dieses Gießverfahren verbessert nicht nur die Reinheit und Qualität der Gussteile, sondern bietet auch Vorteile wie hohe Produktionseffizienz und einfache Automatisierung. Dieser Artikel erläutert detailliert das Funktionsprinzip, den Prozessablauf und die Eigenschaften des Niederdruckgießens .

Was ist Niederdruckguss?

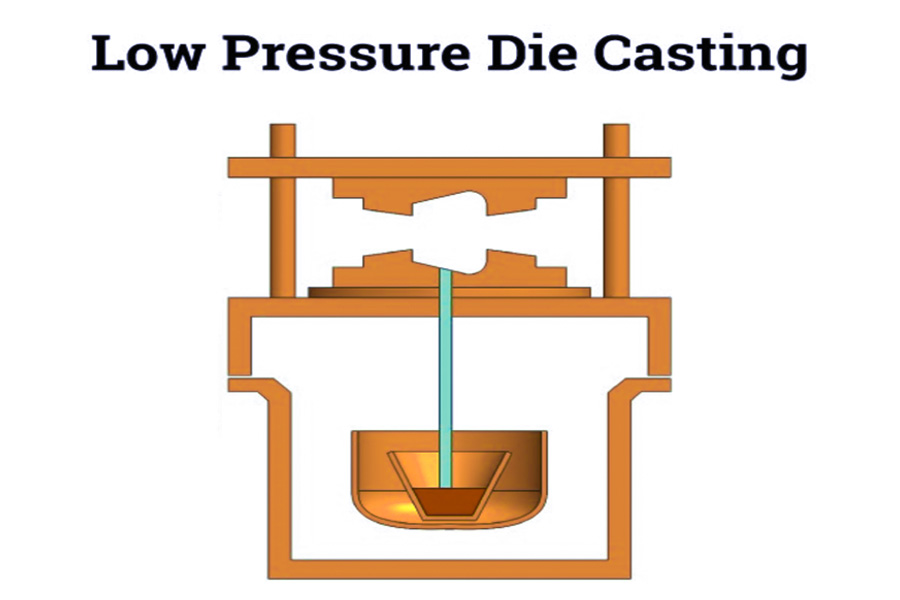

Niederdruckgießen ist ein Metallumformverfahren , bei dem Gasdruck als treibende Kraft genutzt wird, um flüssiges Metall gleichmäßig in die Formkavität zu drücken und den Erstarrungsprozess unter kontrollierten Umgebungsbedingungen abzuschließen. Dieses Verfahren wird üblicherweise in einer geschlossenen Gießanlage angewendet. Durch die präzise Steuerung von Gasdruckmenge und -dauer lassen sich Füllgeschwindigkeit und Erstarrungsprozess des flüssigen Metalls feinabstimmen.

Niederdruckgießen vermeidet nicht nur effektiv Defekte wie Turbulenzen, Oxidation und Porenbildung durch flüssiges Metall während des Formfüllens, sondern verbessert auch die Dichte, die mechanischen Eigenschaften und die Oberflächenqualität der Gussteile. Daher findet es breite Anwendung in der Luft- und Raumfahrt, im Automobilbau , in der Energietechnik und im Präzisionsinstrumentenbau. Es bietet vielfältige Einsatzmöglichkeiten in der High-End-Fertigung.

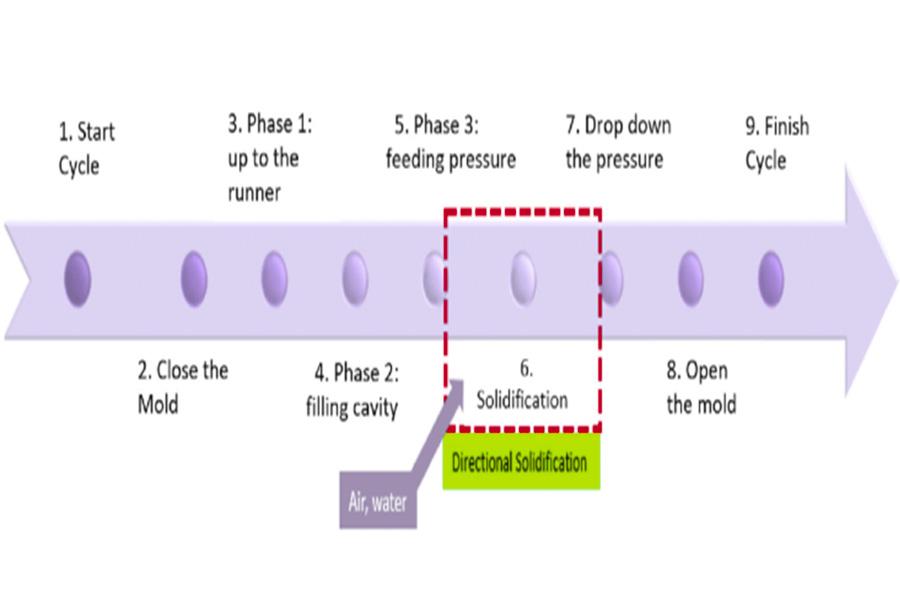

Wie funktioniert Niederdruckgießen?

Das Grundprinzip des Niederdruckgießens besteht darin, trockene Druckluft oder Inertgas in den verschlossenen Tiegel einzuleiten, um einen bestimmten Druck auf die Oberfläche des flüssigen Metalls auszuüben. Dadurch füllt das flüssige Metall die Form gleichmäßig von unten nach oben entlang des Steigrohrs. Der gesamte Prozess lässt sich in folgende Phasen unterteilen:

1. Metallschmelzen und Herstellung von Formen oder Gussformen: Zuerst wird das Metallrohmaterial geschmolzen und die gewünschte Form oder Gussform hergestellt.

2. Vorbereitung vor dem Gießen : Dazu gehören das Abdichten des Tiegels (Montage des Verschlussdeckels), das Abkratzen der Schlacke im Steigrohr (Entfernen von Verunreinigungen), das Messen der Flüssigkeitsstandhöhe, die Durchführung der Dichtheitsprüfung, das Anpassen der Form und das Befestigen der Form oder des Gusskörpers usw.

3. Eingießen :

• Liter Flüssigkeit : Das geschmolzene Metall steigt unter dem Einfluss des Gasdrucks im Steigrohr nach oben.
• Befüllung : Das geschmolzene Metall fließt gleichmäßig durch den Angusskanal in den Formhohlraum.
• Supercharge : Den Gasdruck auf der Oberfläche des flüssigen Metalls so lange aufrechterhalten, bis das Gussteil vollständig erstarrt ist.
• Erstarrung : Das geschmolzene Metall kristallisiert und erstarrt unter Druck.
• Druckentlastung : Entlastet den Gasdruck an der Flüssigkeitsoberfläche, sodass das im Steigrohr und Gießkanal nicht erstarrte geschmolzene Metall zurück in den Tiegel fließt.
• Abkühlung : Das Gussteil wird in der Form auf Raumtemperatur abgekühlt.

4. Entformung : Beinhaltet das Entformen und Entfernen der Gussteile.

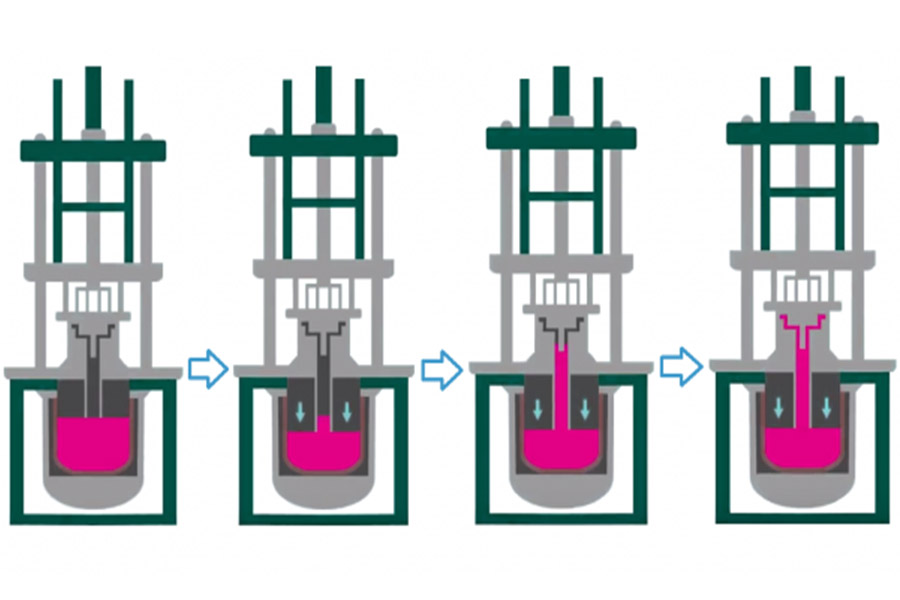

Welche Schritte umfasst das Niederdruckgussverfahren?

Der Prozessablauf beim Niederdruckgießen umfasst im Wesentlichen die folgenden Schritte:

1. Metallschmelze : Das metallische Rohmaterial wird zum Schmelzen in den Tiegel gegeben, und die Temperatur und Zusammensetzung des geschmolzenen Metalls entsprechen den Prozessanforderungen.

2. Formvorbereitung Entsprechend den Konstruktionsanforderungen des Gussteils wird die benötigte Form vorbereitet und vorgeheizt, um zu verhindern, dass das geschmolzene Metall während des Füllvorgangs zu schnell abkühlt.

3. Vorbereitung zum Gießen : Den Tiegel verschließen, Verunreinigungen aus dem Steigrohr entfernen, die Dichtheit des Systems sicherstellen und die notwendigen Prüfungen und Justierungen durchführen.

4. Gießvorgang :

   • Liter und Füllung Unter der Einwirkung von Gasdruck steigt das geschmolzene Metall durch das Steigrohr nach oben und füllt gleichmäßig den Formhohlraum.
   • Druckbeaufschlagung und Koagulation : Aufrechterhaltung des Gasdrucks auf der Oberfläche des flüssigen Metalls, damit das Gussteil unter Druck kristallisiert und erstarrt.

5. Druckentlastung und Abkühlung : Dadurch wird der Gasdruck auf die Oberfläche des geschmolzenen Metalls reduziert, das nicht erstarrte geschmolzene Metall kann zurück in den Tiegel fließen, und das Gussteil kann dann auf natürliche Weise in der Form abkühlen.

6. Entformen und Herausnehmen der Gussteile Nachdem das Gussteil vollständig abgekühlt ist, öffnen Sie die Form und entnehmen Sie das Gussteil.

Was sind die Vor- und Nachteile des Niederdruckgießens?

Als einzigartiges Gießverfahren weist das Niederdruckgießen eine Reihe bedeutender Vorteile , aber auch gewisse Einschränkungen auf. Im Folgenden werden die Vor- und Nachteile des Niederdruckgießens detailliert analysiert:

Vorteile

1. Hochwertige Gussteile :

• Reine Metallschmelze als Füllung: Die Schlacke schwimmt normalerweise auf der Oberfläche des flüssigen Metalls. Beim Niederdruckguss wird die Schmelze durch das Steigrohr eingefüllt, wodurch verhindert wird, dass Schlacke in den Formhohlraum gelangt und die Reinheit des Gussteils verbessert wird.
• Gute Umformbarkeit: Das geschmolzene Metall wird unter Druck eingefüllt, wodurch die Fließfähigkeit erhöht wird. Dies begünstigt die Herstellung von Gussteilen mit klaren Konturen und glatten Oberflächen und eignet sich besonders für die Herstellung großer dünnwandiger Gussteile.
• Dichte Struktur: Das Gussteil kristallisiert und erstarrt unter Druck, kann vollständig wiederhergestellt werden und weist eine dichte Struktur und hohe mechanische Eigenschaften auf.

2. Hohe Ausbeute an geschmolzenem Metall :

Im Allgemeinen ist kein Steigrohr erforderlich, und das nicht erstarrte flüssige Metall im Steigrohr kann zur Wiederverwendung in den Tiegel zurückgeführt werden, wodurch die Ausbeute des flüssigen Metalls erheblich verbessert wird und üblicherweise auf über 90 % steigt.

3. Hohe Produktionseffizienz und hoher Automatisierungsgrad :

Die Arbeitsbedingungen sind gut, die Ausrüstung ist einfach, eine mechanisierte und automatisierte Produktion lässt sich leicht realisieren, und die Produktionseffizienz wird gesteigert.

4. Breites Anwendungsspektrum :

Das Niederdruckgießen eignet sich zum Gießen verschiedenster Legierungen , darunter Nichteisenmetalle, Gusseisen und Stahlguss. Es ist besonders geeignet für oxidationsanfällige Nichteisenmetalle und verhindert wirksam die Oxidation von Schlackeneinschlüssen beim Gießvorgang des flüssigen Metalls.

5. Geringe Anforderungen an die Formmaterialien :

Alle Arten von Materialien, die als Gussformen verwendet werden können, wie z. B. Sandformen (Tonsand, Natriumsilikatsand, Harzsand usw.), Schalenformen, Metallformen, Graphitformen, Feinguss-Präzisionsschalenformen, Keramikformen usw., können als Gussmaterialien für den Niederdruckguss verwendet werden.

Nachteile

1. Hohe Investitionen in Ausrüstung :

Die Niederdruckgießanlage umfasst den Hauptmotor, das Hydrauliksystem, den Warmhalteofen, die Flüssigkeitsstand-Druckvorrichtung, das elektrische Steuerungssystem und das Gießkühlungssystem usw., und die Gesamtinvestition ist groß.

2. Die Produktionseffizienz ist relativ gering :

Im Vergleich zu Schwerkraft- und Hochdruckguss weist der Niederdruckguss eine geringere Produktionseffizienz und einen längeren Gießzyklus auf. Um die gerichtete Erstarrung und die Fließfähigkeit der Schmelze zu gewährleisten, ist die Formtemperatur hoch und die Erstarrungsgeschwindigkeit gering.

3. Die Managementanforderungen sind streng :

Die Struktur in der Nähe des Angusses ist grob, und die mechanischen Eigenschaften des unteren Profils sind nicht gut, was ein umfassendes und strenges Management erfordert, einschließlich der Kontrolle von Prozessparametern wie Temperatur und Druck.

4. Steigrohre haben eine begrenzte Lebensdauer :

Bei längerem Kontakt mit geschmolzenem Metall sind Steigrohre anfällig für Erosion und Verschleiß und müssen regelmäßig ersetzt werden.

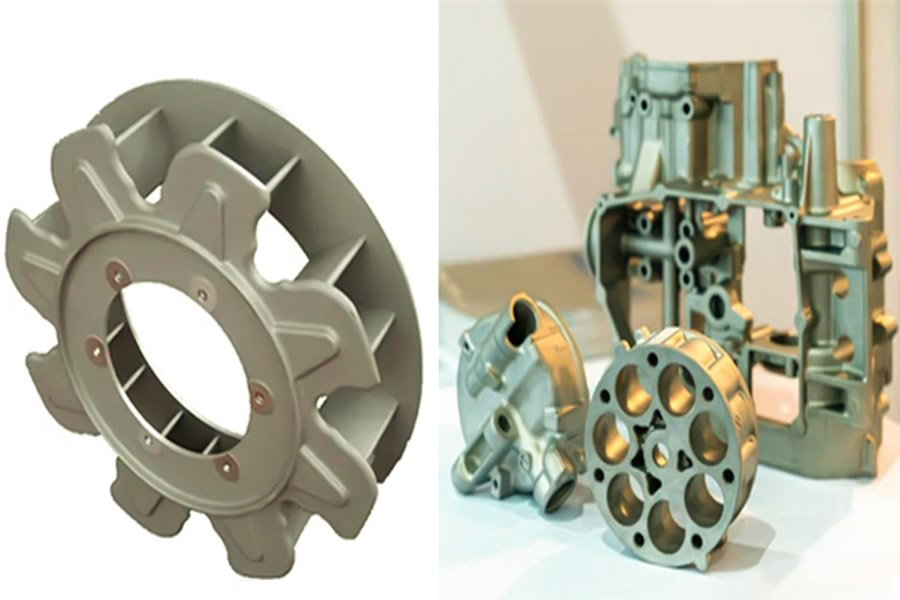

Welche Metalle werden üblicherweise beim Niederdruckguss verwendet?

1. Gussmaterial

Gießmaterial ist der Stoff, aus dem Gussformen hergestellt werden. Beim Niederdruckgießen können verschiedene Gießmaterialien zum Einsatz kommen, um den Anforderungen unterschiedlicher Gussteile gerecht zu werden. Gängige Formmaterialien sind:

• Formsand: ein häufig verwendeter Gießwerkstoff mit guter Formbarkeit und Luftdurchlässigkeit, geeignet für die Herstellung von Gussteilen mit komplexen Formen.
• Harzsand: eine Mischung aus Harz- und Sandpartikeln mit hoher Festigkeit und Härte, geeignet zur Herstellung hochpräziser und qualitativ hochwertiger Gussteile.
• Metalle wie Kupfer, Eisen, Aluminium und andere Metallwerkstoffe können zur Herstellung von Metallformgussteilen verwendet werden, die eine hohe Wärmeleitfähigkeit und gute Verschleißfestigkeit aufweisen.
• Keramik: Aufgrund ihrer hohen Härte und hohen Temperaturbeständigkeit eignet sie sich zur Herstellung von Hochtemperatur-Legierungsgussteilen.
• Graphit: Dank seiner guten Selbstschmierfähigkeit und hohen Temperaturbeständigkeit eignet es sich zur Herstellung von Gussteilen, die Selbstschmierung oder hohe Temperaturbeständigkeit erfordern.
• Gips: Leicht zu formen und zu entformen, geeignet für die Herstellung kleiner und komplex geformter Gussteile.

2. Formmaterialien

Das Formmaterial dient zur Herstellung von Niederdruckgussformen. Da diese Formen der Erosion und dem Druck des hochtemperierten Metalls standhalten müssen, ist die Wahl des Formmaterials von entscheidender Bedeutung. Gängige Formmaterialien sind:

• Gusseisen: kostengünstig, leicht zu verarbeiten, aber verformungsanfällig, relativ kurze Lebensdauer. Geeignet für die Herstellung von Gussteilen mit geringen Anforderungen an die Werkzeugstandzeit.
• Legierter Stahl: mit hoher Härte und Festigkeit, guter Verschleißfestigkeit, geeignet für die Herstellung von hochpräzisen und hochwertigen Gussformen.
• Gehärtetes Hartmetall: mit hoher Härte und hoher Verschleißfestigkeit, geeignet für die Herstellung von Formen, die eine hohe Scheuerkraft und einen hohen Druck erfordern.
• Wolframgriff: mit extrem hoher Härte und Verschleißfestigkeit, aber hohen Kosten, geeignet für die Herstellung von Formen mit hohen Anforderungen an Lebensdauer und Verschleißfestigkeit.
• Aluminiumlegierung: geringe Dichte, hohe Festigkeit, gute Steifigkeit, gute Wärmeleitfähigkeit, geringes Gewicht, gute Bearbeitbarkeit und Schweißbarkeit, geeignet für die Herstellung von großen und mittelgroßen Formen.

Was sind typische Anwendungsgebiete des Niederdruckgießens?

Typische Anwendungsgebiete des Niederdruckgießens umfassen eine Vielzahl von Bereichen wie die Automobil-, Luft- und Raumfahrtindustrie sowie die Konsumgüterindustrie. Im Folgenden finden Sie eine detaillierte Zusammenfassung dieser Anwendungen:

1. Automobilherstellung:

In der Automobilindustrie findet Niederdruckguss breite Anwendung bei der Herstellung wichtiger Bauteile wie Räder , Motorteile (z. B. Zylinderblöcke und Zylinderköpfe), Fahrwerksteile usw. Diese Bauteile erfordern hohe Festigkeit, Präzision und Korrosionsbeständigkeit. Die Niederdruckgusstechnologie erfüllt diese Anforderungen und verbessert die Zuverlässigkeit und Langlebigkeit von Automobilen.

2. Luft- und Raumfahrt:

In der Luft- und Raumfahrt wird Niederdruckguss zur Herstellung von leichten Strukturbauteilen wie Triebwerkschaufeln und Turbinenteilen eingesetzt . Diese Bauteile müssen den extremen Bedingungen hoher Temperaturen, hohen Drucks und hoher Drehzahlen standhalten. Die Niederdruckgusstechnologie ermöglicht die Herstellung von Werkstoffen mit hoher Festigkeit, hoher Zähigkeit und Hitzebeständigkeit und gewährleistet so die Sicherheit und Leistungsfähigkeit von Luft- und Raumfahrzeugen.

3. Herstellung von Konsumgütern:

Im Konsumgüterbereich wird das Niederdruckgussverfahren zur Herstellung hochwertiger Gehäuse für Elektro- und Elektronikprodukte, Küchenartikel, Möbelzubehör usw. eingesetzt . Diese Produkte erfordern ein ansprechendes Aussehen und hohe Langlebigkeit. Die Niederdruckgusstechnologie ermöglicht die Herstellung hochpräziser, hochglänzender und korrosionsbeständiger Materialien und erfüllt somit die Qualitätsansprüche der Verbraucher.

4. Andere Industriezweige:

Das Niederdruckgießen findet auch in anderen Industriezweigen Anwendung, wie beispielsweise im Schiffbau, im Schwermaschinenbau usw. In diesen Bereichen ermöglicht die Niederdruckgießtechnologie die Herstellung großer, komplexer Formen und Hochleistungsgussteile, um den Anforderungen an hohe Festigkeit, hohe Präzision und lange Lebensdauer industrieller Anlagen gerecht zu werden.

Wählen Sie LS als Ihren vertrauenswürdigen Partner

LS Steel zählt zu Chinas führenden Anbietern von Aluminium- und Zinkdruckguss. Neben dem Gießen bieten wir auch Prototypenbau, Werkzeugbau, Bearbeitung und Oberflächenbearbeitung an. Wir setzen modernste Technologien für die Druckgussfertigung ein. Unsere CNC-Bearbeitung wird von erfahrenen Ingenieuren und Mitarbeitern mit jahrzehntelanger Erfahrung durchgeführt. Wir bieten Ihnen kosteneffiziente und technisch ausgereifte Lösungen für die Bearbeitung und Fertigung. Hier ist eine Übersicht unserer CNC-Bearbeitungsmöglichkeiten:

• Unsere CNC-Fräswerkstatt verfügt über hochpräzise 5-Achs-CNC-Maschinen . Diese Maschinen erreichen Toleranzen bis zu 0,005 mm.
• Wir verfügen nun über ein schnelles CNC-Vorrichtungs-Know-how, das eine zügigere Bearbeitung und pünktliche Lieferung für unsere Kunden gewährleistet.
• Unser Bearbeitungsservice umfasst nicht nur Gussteile, sondern auch viele Arten von Kunststoff- und Chromstahlteilen.
• Von erstklassigen CNC-Drehmaschinen und EDM-Maschinen bis hin zu Bodenschleifmaschinen und Drahterodiermaschinen – in unserem Maschinenlager finden Sie alles, was Sie für die Zerspanung benötigen.

Die maschinelle Bearbeitung von Gussteilen ist nicht der letzte Schritt. Die Oberflächenbearbeitung ist ein ebenso wichtiger Bestandteil der Gussfertigung. Daher bieten wir Oberflächenveredelungsdienstleistungen wie Anodisieren, Pulverbeschichten, Verchromen, Nasslackieren usw. an. LS Steel bietet Ihnen somit die Komplettlösung für die Druckgussfertigung. Wir sind in China und weltweit tätig. Kontaktieren Sie uns für erstklassigen Druckguss-Service aus China.

Häufig gestellte Fragen

1. Was ist der grundlegende Prozess des Niederdruckgießens?

Der grundlegende Prozess des Niederdruckgießens umfasst das Schmelzen des Metalls und die Vorbereitung der Formen, die Vorbereitung vor dem Gießen (wie das Abdichten des Tiegels, das Entfernen der Schlacke aus den Steigrohren, das Messen der Flüssigkeitsstandhöhe usw.), das Gießen (einschließlich der Phasen des Flüssigkeitshebens, Formens, der Druckbeaufschlagung, der Erstarrung, der Druckentlastung und der Abkühlung) und das Entformen (einschließlich des Entformens von losen Teilen und der Entnahme der Gussteile).

2. Was sind die Hauptkomponenten von Niederdruckgießanlagen?

Niederdruckgießanlagen bestehen im Allgemeinen aus Hauptmotor, Hydrauliksystem, Warmhalteofen, Flüssigkeitsstandregulierungseinrichtung, elektrischer Steuerung und Gießereikühlungssystem. Es gibt zwei Haupttypen von Warmhalteöfen: Tiegelaufhalteöfen und Schmelzbad-Warmhalteöfen. Tiegelaufhalteöfen sind in verschiedenen Ausführungen erhältlich, beispielsweise als Gusseisen-, Stahlguss- oder Verbundtiegelöfen.

3. In welchen Bereichen findet das Niederdruckgießen typische Anwendungen?

Niederdruckguss findet breite Anwendung in der Automobilindustrie, der Luft- und Raumfahrt, der Konsumgüterindustrie und anderen Industriezweigen. Beispielsweise werden in der Automobilindustrie wichtige Komponenten wie Räder und Motorteile im Niederdruckgussverfahren hergestellt; in der Luft- und Raumfahrt dient es der Fertigung von leichten Strukturbauteilen; und in der Konsumgüterindustrie werden damit hochwertige Gehäuse für elektrische und elektronische Produkte gefertigt.

4. Welche potenziellen Herausforderungen oder Einschränkungen ergeben sich beim Niederdruckgießen?

Trotz der vielen Vorteile des Niederdruckgießens bestehen einige potenzielle Herausforderungen und Einschränkungen. Beispielsweise sind die Anlagenkosten und die Investitionskosten für die Formen hoch. Bei der Herstellung von Aluminiumlegierungsgussteilen stehen Tiegel und Steigrohre lange in Kontakt mit dem flüssigen Metall, was zu Erosion und Ausschuss führen kann. Zudem ist die Produktionseffizienz relativ gering, insbesondere bei großen oder komplex geformten Gussteilen.

Zusammenfassung

Als effizientes und qualitativ hochwertiges Gießverfahren spielt das Niederdruckgießen eine unersetzliche Rolle in der industriellen Fertigung. Durch die kontinuierliche Optimierung von Technologie und Anlagen sind wir überzeugt, dass das Niederdruckgießen auch zukünftig die Entwicklung der Umformtechnik prägen und der industriellen Fertigung neue Impulse verleihen wird.
