Быстро получите прочные и функциональные детали из нейлона. Загрузите свой 3D-файл, чтобы мгновенно рассчитать цену и получить готовые к производству компоненты в течение 2–4 рабочих дней.
Получите мгновенное предложение сегодня.
Получите мгновенную информацию о ценах, сроках выполнения проекта и отзывах DFM.
ШАГ | СТП | СЛДПРТ | СТЛ | ОБЖ | 3МФ | ИГЕС | Х_Т | Х_Б | ПРТ | СБ | JT-файлы
Размер файла: 15 МБ
Нам доверяют инженеры и руководители отдела закупок самых успешных компаний мира
LS Manufacturing предлагает решения для аддитивного производства промышленного уровня с размерной точностью ±0,1%, подкрепленные более чем 15-летним специализированным опытом, двойной сертификацией ISO/AS9100 и своевременными поставками на 99,5% для быстрого прототипирования и конечного производства.
Одновременная подача термоплавких и обрабатывающих агентов из нескольких сопел в сочетании с полноэкранным инфракрасным спеканием обеспечивает стабильные механические характеристики и точность размеров деталей партии с выходом более 98%.
Поддерживает материалы промышленного класса, такие как нейлон и нейлон, армированный углеродным волокном, удовлетворяя требования к производительности в отношении износостойкости, устойчивости к высоким температурам и ударопрочности.
Оснащен онлайн-системами контроля размеров и плотности материала; отчеты о механических характеристиках предоставляются для критически важных партий, чтобы обеспечить надежность поставок промышленного уровня.
Позволяет создавать сложные структуры с оптимизацией решеток и топологии без опор, что значительно сокращает этапы постобработки и повышает эффективность производства.

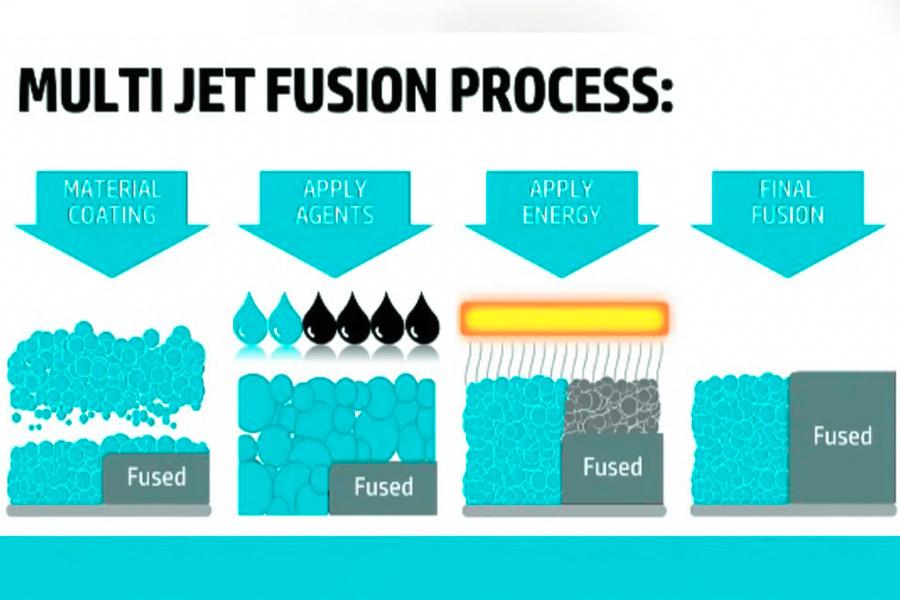

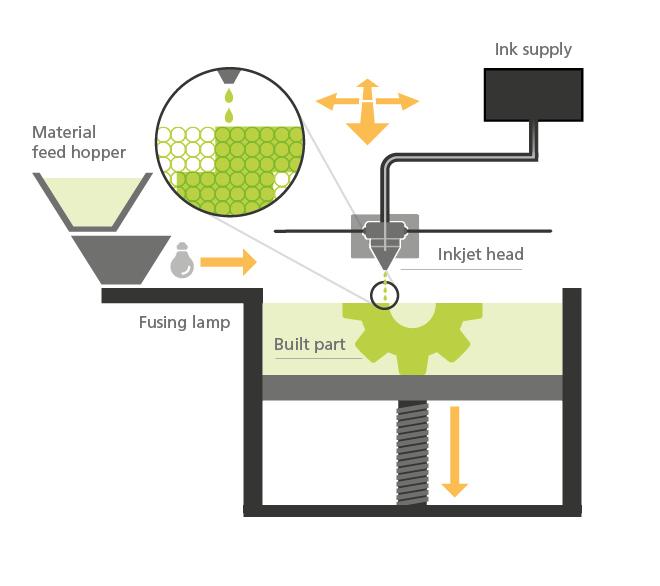

MJF (Multi Jet Fusion) — это технология аддитивного производства промышленного уровня, в которой используется многосопловая система для распыления наплавляющих и детализирующих агентов с последующим полнопольным инфракрасным лазерным спеканием нейлонового порошка, что позволяет быстро производить твердые детали с высокой плотностью и превосходными механическими характеристиками.
Сочетая возможности серийного производства с возможностью формования сложных структур, он позволяет создавать интегрированные конструкции с оптимизированной топологией без опор, широко используемые в высокотехнологичных производственных сценариях, таких как компоненты автомобильных конструкций, функциональные детали промышленного оборудования и легкие компоненты аэрокосмической отрасли.
Ниже приведены наши стандартные допуски MJF для заказов на прототипы, включая разовые/первые отпечатки, непроизводственные заказы и заказы с автоматическим цитированием, которые не прошли техническую проверку вручную. Все данные основаны на HP серии 5200, сбалансированный режим.
| Тип материала | Менее 30 мм (1,2 дюйма) | 30–50 мм (1,2–2,0 дюйма) | 50–80 мм (2,0–3,2 дюйма) | > 80 мм (3,2 дюйма) |
|---|---|---|---|---|
| Жесткие материалы (нейлон, ПП) | ±0,70 мм (0,028 дюйма) | ±0,85 мм (0,033 дюйма) | ±1,40 мм (0,055 дюйма) | ±1,75 % |
| Резиноподобный (ТПУ) | ±1,05 мм (0,041 дюйма) | ±1,35 мм (0,053 дюйма) | ±1,80 мм (0,071 дюйма) | ±2,25 % |
Примечание: Это типичные допуски для заказов MJF без дополнительной инженерной проверки с учетом параметров оборудования и геометрической сложности, приведены только для справки.
Более жесткие допуски, чем уровни прототипа, могут быть гарантированы после дополнительной инженерной проверки. Это относится к крупносерийным производственным заказам и заказам, оптимизированным вручную нашими инженерными командами, часто после первоначального запуска прототипа. Все данные основаны на HP серии 5200, сбалансированный режим.
| Тип материала | Менее 30 мм (1,2 дюйма) | 30–50 мм (1,2–2,0 дюйма) | 50–80 мм (2,0–3,2 дюйма) | > 80 мм (3,2 дюйма) |
|---|---|---|---|---|
| Жесткие материалы (нейлон, ПП) | XY= ±0,25 мм (0,010 дюйма) | XY= ±0,30 мм (0,012 дюйма) | XY= ±0,39 мм (0,015 дюйма) | XY= ±0,5 % |
| Z= ±0,42 мм (0,017 дюйма) | Z= ±0,50 мм (0,020 дюйма) | Z= ±0,60 мм (0,024 дюйма) | Z= ±0,75 % | |
| Резиноподобный (ТПУ) | XY= ±0,60 мм (0,024 дюйма) | XY= ±0,60 мм (0,024 дюйма) | XY= ±0,60 мм (0,024 дюйма) | XY= ±0,75 % |
| Z= ±1,05 мм (0,041 дюйма) | Z= ±1,35 мм (0,053 дюйма) | Z= ±1,80 мм (0,071 дюйма) | Z= ±2,25 % |
Примечание:Это типичные допуски для заказов, прошедших ручную инженерную проверку и первоначальное прототипирование. Для критически важных производственных партий доступны сторонние отчеты о прецизионном контроле.

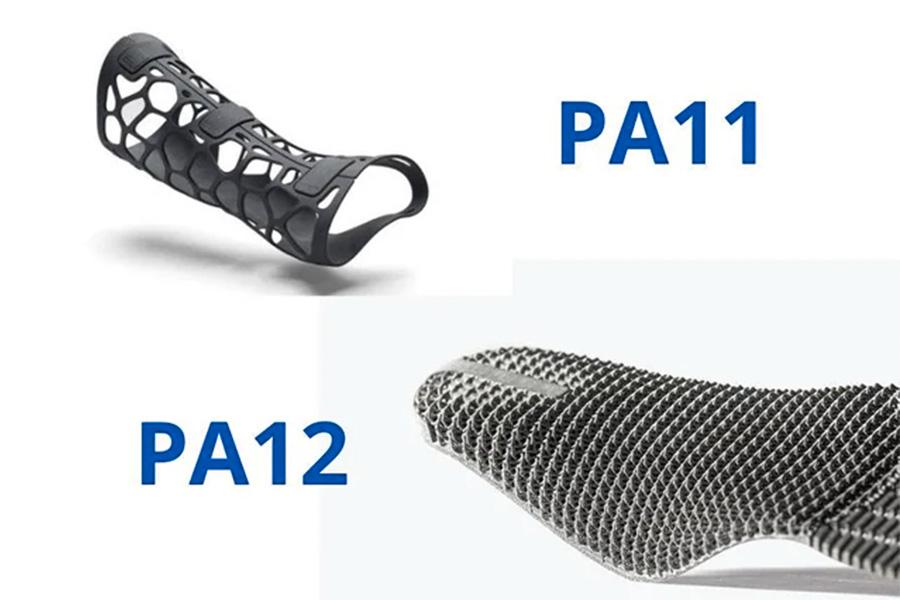

| Название материала | Описание | Твердость по Шору | Удлинение при разрыве (XY, ZX%) | Ударная вязкость (XY, ZX кДж/м²) |
|---|---|---|---|---|
| Нейлон 11 | PA11 промышленного класса с возможностью повторного использования, превосходной ударопрочностью и устойчивостью к атмосферным воздействиям, подходит для структурных компонентов в аэрокосмической, медицинской и других высокотехнологичных сферах. | 80Д | 55%, 40% | 6 кДж/м², 5 кДж/м² |
| Нейлон 12 | PA12 промышленного класса с возможностью повторного использования, стабильными механическими характеристиками и размерной стабильностью, идеально подходит для массового производства сложных конструкций. | 80Д | 20%, 15% | 3,6 кДж/м², 3,5 кДж/м² |
| Нейлон 12, армированный стекловолокном | Промышленный класс с возможностью повторного использования, армированный стеклянными шариками PA12 (40% GB), с высокой жесткостью и сопротивлением ползучести, подходит для промышленных компонентов, подвергающихся высоким нагрузкам. | 82Д | 10% | 3 кДж/м² |
| Полипропилен (ПП) | ПП промышленного класса, пригодный для многократного использования, с превосходной химической стойкостью и прочностью, идеально подходит для перекачивания жидкостей, контакта с пищевыми продуктами и других сценариев. | 70D (оценка) | 20% | 3,5 кДж/м², 3,0 кДж/м² |
| ТПУ 88А | BASF Ultraint™ TPU01 с высокой эластичностью и износостойкостью, подходит для гибких конструкций, уплотнений и других сценариев. | 88А | 220%, 120% | Частичный перелом, без полного перелома |
Примечание:Вышеуказанные значения представляют собой типичные характеристики в условиях промышленного производства. Они могут изменяться в зависимости от параметров оборудования, оптимизации процесса и геометрической сложности и предоставляются только для справки. Отчеты сторонних лабораторных испытаний доступны для критических сценариев, таких как аэрокосмическая и медицинская промышленность.
С учетом особенностей порошкового спекания MJF мы предлагаем решения для обработки поверхности на протяжении всего жизненного цикла, от базовой очистки до высококлассной индивидуальной настройки, отвечающие строгим требованиям в аэрокосмической, медицинской и других сферах.
Описание процесса:Прецизионное напыление под высоким давлением + тонкая пескоструйная обработка для удаления остатков порошка и создания однородной матовой поверхности, улучшения поверхностной плотности и износостойкости.
Сценарии применения:Функциональные компоненты, промышленное оборудование и другие сценарии, требующие однородности поверхности.
Описание процесса:Наногерметизирующее покрытие + прецизионное окрашивание для закрытия пор порошка для защиты от воды и пыли, цвета по индивидуальному заказу (соответствие RAL/Pantone).
Сценарии применения:Детали для проверки внешнего вида, медицинские корпуса и другие сценарии, требующие водонепроницаемости и визуальной привлекательности.
Описание процесса:Износостойкая УФ-окраска, металлическое покрытие (никель/хром) и лазерное текстурирование для получения зеркальных, металлических или мелкотекстурированных поверхностей.
Сценарии применения:Продукты конечного использования, компоненты аэрокосмической отрасли и другие сценарии, требующие экстремальной текстуры поверхности и производительности.

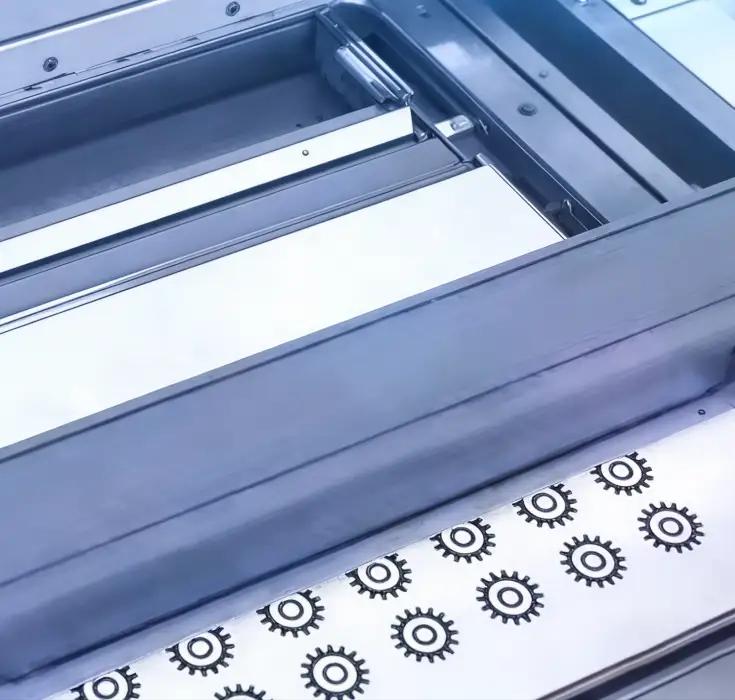

Промышленное оборудование HP MJF + сертифицированный по ISO контроль качества, обеспечивающий прецизионное формование нейлона от прототипа до массового производства.
/01
Чехлы: нейлон 11/12, армированный стекловолокном, ТПУ/ПП (включая варианты медицинского назначения и химически стойкие), в сочетании с 10+ высококлассной постобработкой.
/02
Сертифицирован по стандарту ISO 9001/13485/AS9100D, со стандартизированными производственными проверками, сторонним тестированием и отслеживанием критически важных партий.
/03
Бесплатная оценка DFM + структурная оптимизация, индивидуальное спекание для небольших объемов сложных деталей в аэрокосмической, медицинской и других высокотехнологичных сферах.
ПРЕИМУЩЕСТВА
MJF (Multi Jet Fusion) — это эталонная технология промышленной 3D-печати нейлоном. Благодаря оптимизированным параметрам печати и совместным процессам с несколькими соплами он обеспечивает высокую плотность и однородность формования деталей, обеспечивая баланс между эффективностью и производительностью, что делает его идеальным выбором для высококачественного производства и проверки точности.
Оптимизированные параметры обеспечивают плотность материала ≥99%, обеспечивая превосходную водо- и пыленепроницаемость при перекачке жидкостей, защитных корпусах и других сценариях.
Параллельное спекание в полном поле, в 10 раз быстрее, чем SLS, поддерживает вложенное производство нескольких деталей, что значительно сокращает циклы мелкосерийного производства.
Отклонение механических свойств по осям XY/Z ≤5%, что намного лучше, чем анизотропия SLS, обеспечивая структурную стабильность сложных несущих компонентов.
На основе нейлона, ТПУ и других термопластов, с превосходной ударопрочностью и устойчивостью к атмосферным воздействиям, без риска деградации смол SLA под воздействием ультрафиолета, подходит для длительного использования.
Точность размеров и текстура поверхности детали близки к деталям, отлитым под давлением, их можно непосредственно использовать для сборки и функциональной проверки перед открытием формы, что снижает затраты на испытания формы.
ПРИЛОЖЕНИЯ
Создавайте модели для проверки проекта с высокой плотностью и детализацией для ранней стадии проектирования всех типов продуктов, точно отображая сложные поверхности и тонкостенные элементы.
Используйте сбалансированные механические свойства для создания функциональных прототипов для прямой сборки и испытаний на долговечность, подходящих для проверки производительности всех типов продуктов.
Поддерживайте мелкосерийное производство индивидуальных компонентов для конечного использования со стабильной точностью размеров, удовлетворяя потребности в поставках в небольших объемах для всех типов продукции.
Аэрокосмическая промышленность
Автоматизация
Автомобильная промышленность
Потребительские товары
Медицинское оборудование
Робототехника
Будьте в курсе последних новостей и объявлений от LS Manufacturing. Ознакомьтесь с нашими последними статьями ниже.
Мы поддерживаем полный процесс индивидуальной отделки поверхности и можем эксклюзивно разработать комплексное решение, от базовой отделки до высокотехнологичных процессов, в соответствии с функциональными и эстетическими требованиями продукта.
Мы предоставляем бесплатную профессиональную оценку технологичности DFM, а наша старшая команда инженеров предоставит предложения по оптимизации сложных конструкций для улучшения возможности производства и стабильности качества продукции.
Опираясь на стандартизированную систему контроля производства и комплексный контроль качества, мы строго контролируем весь процесс от спекания до последующей обработки, чтобы обеспечить единообразное качество продукции массового производства.
В соответствии с фактическими потребностями мы можем предоставить соответствующую сертификацию системы, проверку качества партии, отслеживание материалов и другие документы соответствия для соответствия стандартам аудита различных отраслей.

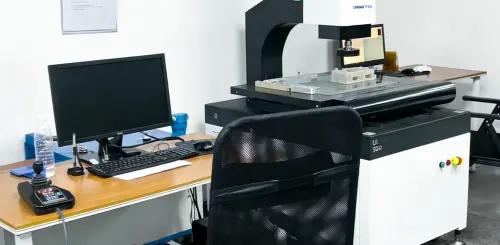

Имея профессиональную службу контроля качества, мы проводим многоплановые проверки внешнего вида и структурной целостности продукции, и доставка будет завершена только после прохождения проверки.
Да, мы можем настроить эксклюзивные схемы адаптации процессов спекания и постобработки в соответствии со сценариями применения и функциональными требованиями продуктов, чтобы они соответствовали основным потребностям продукта.
Для обеспечения бесперебойного производства будет назначен специальный инженерно-технический специалист, который будет подключаться, проводить профессиональную проверку проектного файла и своевременно сообщать предложения по оптимизации.
Мы поддерживаем комбинированное применение технологии MJF и других технологий точной обработки и можем разрабатывать схемы обработки композитов в соответствии с потребностями продукта для достижения комплексного улучшения характеристик продукции.
У нас есть полноценная система послепродажного гарантийного обслуживания, мы обеспечиваем долгосрочную техническую поддержку после доставки и своевременно предоставляем решения проблем, связанных с процессом использования продукта.
