拉深冲压服务复杂的 OEM 供应链中的工程师经常搜索有关深拉冲压如何工作的信息。皱纹形成、断裂和厚度控制不均匀是典型的行业问题，导致缺陷率非常高，这是由于缺乏深度金属流动模拟以及供应商未能在多步拉拔过程中正确平衡金属硬化和表面光洁度造成的，从而显着提高了后处理的单位成本。
LS Manufacturing提供了通过级进模和实时 SPC 有效优化深拉冲压服务流程链的示例，提供全面的定制解决方案，考虑公差，解决与质量缺陷和成本超支相关的问题。阅读以下文章以了解更多相关信息。
深拉冲压：圆柱形和盒形零件快速参考
| 关键考虑因素 | 冲压解决方案 | 申请结果 |
| 材料流动和稀释 | 深拉冲压模具设计通过多次拉拔和受控压力来调节金属流量。 | 保证壁厚均匀，避免深圆柱形和箱形外壳上出现任何裂纹。 |
| 零件复杂性和半径 | 针对特定深度与直径比进行优化的定制冲头和模具。 | 能够创建具有锐角和统一几何形状的无缝组件。 |
| 材料选择 | 专注于韧性材料（如300级不锈钢和低碳钢）。 | 确保部件能够承受深冲而不会断裂或出现明显的回弹。 |
| 二次加工 | 作为渐进循环的一部分，执行模内穿孔、螺纹加工和修边。 | 提供近净形组件，最大限度地减少额外操作。 |
| 我们的模具设计 | 开发具有多个拉伸站的级进模，以创建所需的零件形状。 | 提高制造大批量、复杂组件的生产率和准确性。 |
| 结果：经济高效的外壳 | 使用单个自动化循环创建坚固、无缝的外壳和盒子。 | 消除多部件组件，降低每个部件的成本。 |
我们提供用于制造深而光滑的金属部件（例如圆柱形和盒形部件）的解决方案。深拉冲压可大规模制造坚固且一致的外壳和外壳。它消除了组装零件，从而降低了成本，同时创建了适用于汽车和消费电子产品等各个行业的优质解决方案。
为什么相信本指南？ LS制造专家的实践经验
鉴于互联网上有无数关于深拉冲压的资源，这份文件的独特之处在于它是由实用的工匠而不是学者编写的。为定制圆柱形和盒形部件提供的深拉冲压解决方案基于车间内艰苦战斗中积累的经验，在车间内，精度就是一切。我们的解决方案符合制造工程师协会（中小企业） 。
通过经验，我们已经掌握了在生产复杂零件时如何避免皱纹和裂口。例如，在生产封闭容器时，材料的流动是一个重要方面，我们考虑了美国生产和库存控制协会（APICS） 。凭借这些专业知识，即使在复杂零件的大规模生产过程中，我们也可以快速而精确地生产零件。
所有这些技巧均基于真实的生产经验，并经过完善，以避免生产过程中可能出现的代价高昂的陷阱。使用这些有用的建议来优化模具阶段，以延长金属的使用寿命，这是我们每天必须做的事情，以确保制造零件的高质量。依靠这些有用的经验以及我们的深拉冲压技术，让您的制造取得成功。

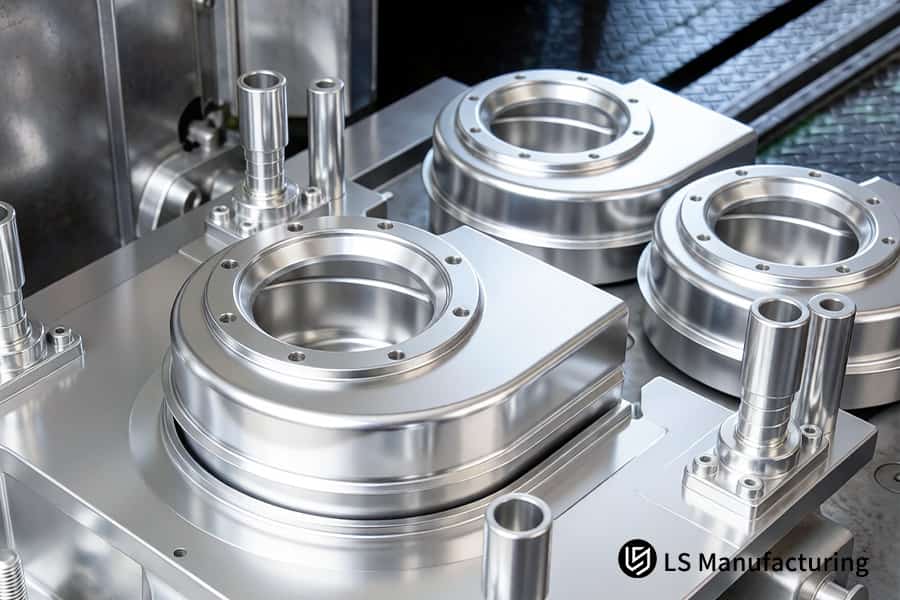

图 1：液压机将 7075 铝坯料成型为汽车发动机的气缸体。
为什么选择专业的深拉冲压服务来进行无缝零件生产？
拉深冲压可以消除焊缝，创建具有强大结构强度和高效率的整体零件。无缝的单步流程解决了所有问题及其相关的故障点和费用。它彻底改变了组件设计，允许使用没有该技术就无法制造的新形状来应对具有挑战性的OEM 深拉冲压操作：
消除最薄弱的环节：整体结构完整性
这样，我们通过使用单个毛坯创建整个组件来解决焊接组件的可靠性问题。我们的工艺工程以深拉冲压服务因素为中心，包括均匀的金属流动和避免弱热影响区。反过来，由于无缝晶粒结构可以承受应力而不会出现接缝裂纹，因此可以确保疲劳寿命提高40% 。这对于关键零件的定制深拉冲压至关重要。
掌控金属流动以最大限度地减少热干扰
一个关键的技术挑战是避免中间退火，这会增加成本和延迟。我们优化拉延比并实施专有的多阶段排序来控制加工硬化。这样可以更深入、更复杂的拉深冲压一次运行即可完成几何形状，有效减少大批量订单的工艺步骤并降低相关成本。
实现原材料的最大产量
与机械加工不同，机械加工会浪费超过60%的钢坯，我们的技术可确保材料利用效率最大化。毛坯设计模拟过程经过精心优化，可实现高效的模板嵌套，平均节省30%以上的材料。这可以显着节省优质合金的成本，并使精密拉深冲压精益制造的一个关键方面。
提供直接装配的精度
这样可以生产出具有优异尺寸稳定性的高强度零件。在我们的制造过程中，我们使用定制模具技术以及过程控制来保持关键尺寸的严格公差。这确保了制造的零件已准备好在您的制造过程中进行组装，以便轻松进行大批量深拉冲压集成。
本文概述了一种基于冶金和机械的制造工艺。我们的专业知识通过我们经过验证的方法来解决与接缝、废料和热处理相关的难题而得到验证。我们提供一种工程方法来提高组件性能并大幅降低成本。
定制深拉冲压如何解决复杂几何设计的挑战？
由于材料破裂、壁厚不均匀和变形，复杂的非轴对称部件的完美形状可能很困难。我们的定制深拉冲压该方法通过主动模拟和适当的处理将复杂的几何形状转化为可行的产品来解决这些问题：
通过数字成形仿真进行预验证
- 主动解决问题：我们使用可制造性设计 (DFM)模拟，使我们能够在任何工具制造发生之前以数字方式模拟完整的冲压过程。
- 风险缓解：模拟过程将在早期设计阶段识别可能的故障点，例如裂缝或皱纹。因此，它将能够对工件和模具组件进行先发制人的几何形状优化。
- 知情迭代：仿真过程促进快速、经济高效的迭代，从而实现理想的成型过程。
材料流动和应力的精确控制
- 目标压力应用：我们控制压边力 (BHF) ，将其保持在150 – 500 kN之间以管理材料拉入。
- 应力分布：通过减少关键位置的拉应力可以防止开裂；还可以通过提供足够的约束来防止起皱，从而在复杂形状上提供均匀的应力分布。
- 自适应过程： BHF 的轮廓设计为在冲压行程期间发生变化，这是成功的重要因素多级拉深冲压过程。
非标准形状的专业模具设计
- 超越标准模具：独特的几何形状需要独特的模具解决方案。因此，我们设计和制造定制冲头和模具工具，包括分体式或分段式工具以及主动工作表面。
- 局部控制：该技术使我们能够仅在工件的某些区域管理材料的拉入和拉伸，同时精确复制尖角、不对称轮廓和复杂的非圆柱形形状，这是该技术的显着特征先进的拉深冲压过程。
回弹和尺寸完整性管理
- 预测弹性恢复：利用模拟数据，我们计算了制造零件时的回弹效应，即工件变形后恢复其原始形状的趋势。
- 校正工具：根据上面的预测，模具表面在几何上被过度校正。因此，零件将精确地返回到预期的净形状，确保满足所需的公差原型深拉冲压并全面生产。
我们的技术能力不仅仅是陈述的理论能力；相反，我们的技术专长在于应用力控制、预测和工具校正来控制困难的形状。我们通过深拉冲压将几何形状转变为精密零件。要将最复杂的几何形状转变为可直接生产的精密零件，我们来讨论一下您的设计。请联系我们获取全面的 DFM 分析和正式的拉深冲压报价。

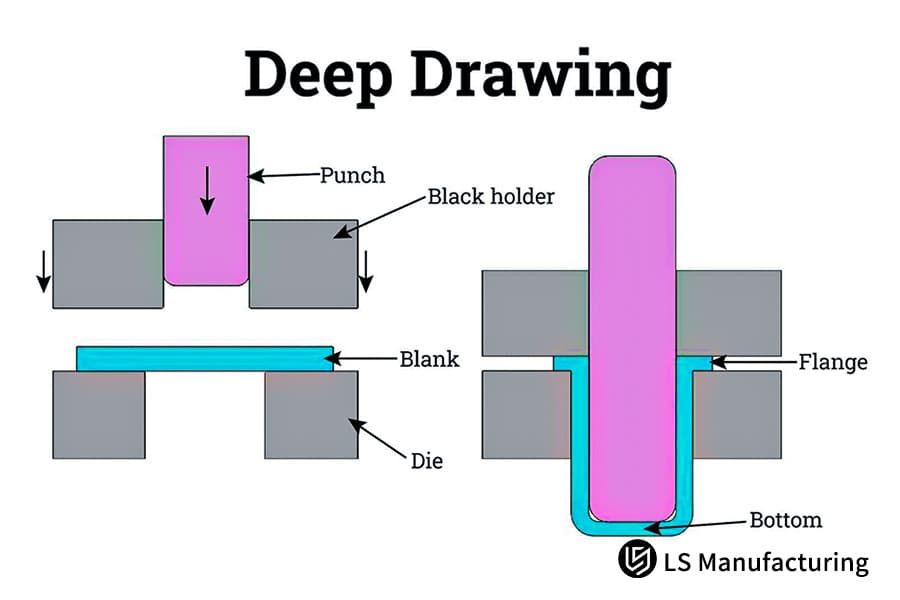

图 2：插图显示 5052 铝坯料在拉深过程中转变为圆柱形。
哪些参数可确保高精度圆柱形拉深零件满足严格的公差要求？
需要高精度公差的圆柱形拉深零件的尺寸是通过参数的精确控制来确定的。公差过大意味着故障、泄漏和其他问题。对于需要高精度的工程师圆柱形拉深零件，本文档将提供清晰且可验证的参数来实现这一目标：
| 控制参数 | 实施方法和测量结果 |
| 关键尺寸的公差控制 | 采用先进的伺服压力机，具有闭环控制系统，使内径公差保持在±0.02毫米。 |
| 壁薄化管理 | 通过模拟确保优化的拉延比和摩擦条件，使壁厚减薄不超过起始毛坯厚度的10% 。 |
| 同心度和直线度 | 使用引导工具和多阶段操作以及激光测量来实现0.05mm TIR 以内的同心度，这对于性能至关重要深拉冲压件。 |
| 表面光洁度完整性 | 确保工具经过抛光，例如Ra 值小于 0.4 微米，以提供适合动态密封和流体流动应用的完美内表面。 |
| 批次间一致性 | 采用SPC技术，确保制程能力大于Cpk 1.67 ，是精密拉深服务。 |
该框架将设计要求转换为由数据和参数驱动的制造过程，例如伺服压力机的精度到经过验证的 Cpk 。我们解决的关键问题是采用完美的原型并将其转化为复杂行业中大批量深拉冲压的高效、可靠的制造工艺。我们严格的公差控制方法定义了真正的一致的深拉冲压解决方案。
为什么盒形深拉冲压是昂贵金属焊接的最佳替代品？
使用传统金属焊接技术制造的盒状零件存在固有的弱点、检查困难和物流挑战。箱形拉深冲压通过一次性创建一个统一的部件来提供最佳的替代品。本文概述了在没有任何焊接的情况下实现这一壮举所涉及的工程流程：
掌握关键拐角半径以防止故障
拉深盒时的主要问题在于避免材料变薄和内角开裂。根据考虑钢种及其厚度和拉深深度的严格计算，通过优化调整凸模和凹模角部的 R 角来解决这个问题。这样，我们可以确保金属在拐角处均匀分布，而不会产生应力集中，从而获得坚固且无裂纹的物品结构拉深冲压。
控制材料流动以实现均匀的壁厚
不受控制的金属拉伸会导致法兰处厚度过大，而壁和边缘处厚度不足。我们设计了一种调节压边压力并在模具中拉制珠子的工艺。该过程控制金属进入模具的速度，保持整个外壳壁厚的均匀性。这使得零件具有可预测的结构性能，这是定制深拉冲压的主要优点之一。
消除后期处理人工和检查
深拉无缝盒提供完美无瑕的外观表面光洁度焊接后无需任何额外的打磨、平滑和抛光，即可从机器上取下。这完全消除了对焊接部件进行无损检测 (NDT)的需要，因为这种检测会产生成本和交货延迟。结果是明显节省了装配成本并加快了交货速度。
实现复杂的集成几何形状
该方法确保法兰、肋和安装凸台等特征可以合并到拉制盒设计本身中。将零件和工艺集成在单个冲压装配系统中，是机柜和机箱的理想选择大幅面拉深冲压。集成过程不仅确保了有效的物流，还通过减少紧固接头提高了产品质量。
该方法例证了旨在防止错误而不是修复错误的工程过程的原理。我们的强项是能够管理圆角半径、材料流和成型工艺，从而消除焊接需求。我们提供无缝拉深冲压服务确保长寿和高品质。

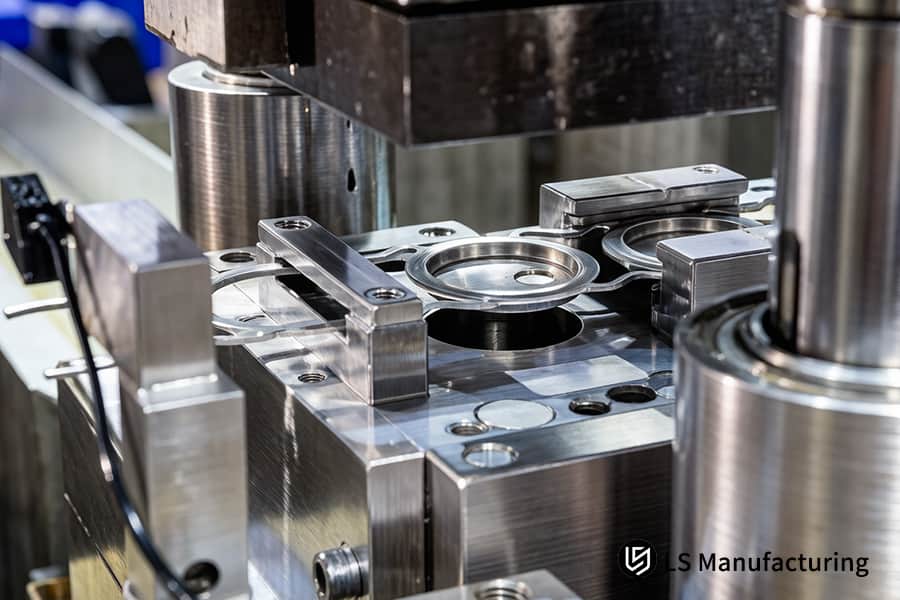

图 3：装配过程将 316L 不锈钢部件安装到定制深拉模具中。
LS Manufacturing精密拉深服务如何保持批次间的一致性？
原始设备制造商在维持装配线顺利运行并维持其流程质量标准的废品率方面的主要障碍是组件制造的不一致。除非超越单纯的尺寸测量检查，并采用一种分析方法来建立一个经过验证的深拉冲压。以下是我们的精密拉深服务中使用的技术，可确保在持续生产过程中实现统计上可预测的操作，而不会出现漂移：
具有预测指标的主动过程验证
- 数据基础：在过渡到全面生产之前执行受控过程鉴定。
- CPK作为先行指标：在第一次抽样检验过程中，计算过程能力指数（CPK ）。
- 可操作的基准： CPK 应大于1.67 。这意味着该过程中心良好，并且相对于规格限的变化较小，这是OEM拉深冲压项目。
关键参数的实时 SPC 监控
- 连续数据采集：这包括通过生产线自动收集的压力机吨位、压边压力和送料长度等因素。
- 即时反馈：使用自动图表绘制控制限值，从而为我们提供即时反馈。如果接近控制极限，将立即采取行动，防止生产有缺陷的零件。
- 自动化精度：我们投入运营的流程之一是它有助于流程全天一致运行，而不必依赖产品的输出。
基于磨损趋势的预测性模具维护
- 消除意外故障：在采取行动之前，我们不允许磨损和变形发生。我们 SPC 分析的重点是跟踪零件尺寸。
- 趋势分析：被测零件的逐渐趋势将表明磨损或变形。
- 定期干预：根据SPC数据，按照计划进行维护，从而保证CPK的稳定性。
根本原因分析的完全可追溯性
- 批次级责任：将记录有关每批次生产的信息及其来自 SPC 图表的摘要以及过程参数数据。
- 闭环系统：如果过程中出现任何意外偏差，我们的系统会立即提供有关导致偏差的生产周期的信息。
- 持续改进：通过这种方式，我们可以确保正确分析偏差的根本原因，并持续改进流程，以生产高质量和高产量的产品。
这个闭环系统不仅可以检查过程，还可以监控、评估和防止生产过程中的偏差。从我们专家的知识库中可以明显看出这一点，他们使用 SPC 来控制和预测过程中的偏差。我们解决了 OEM 面临的主要问题，即需要对零件身份进行统计证明，从 1 到 100 万，高一致性深拉冲压。
是什么让领先的深拉零件制造商在全球供应链中脱颖而出？
尽管国际制造链中的组件选择不仅仅局限于单位定价，还需要考虑风险管理、质量和弹性，但真正的合作伙伴关系取决于找到一个供应商，该供应商不仅可以提供组件，还可以保证其系统内的性能和总体可见性。以下文件概述了首要的区别因素拉深零件制造商以及公司为最大限度地降低风险并促进融入严格的国际项目而制定的标准：
| 差异化因素 | 实施和切实成果 |
| 以系统为中心的质量保证 | 确保认证合规性是实质性的（而非仪式性的）。 |
| 完整的材料可追溯性和完整性 | 工厂证书 - 所有原材料的序列号跟踪，通过内部光谱验证；消除精密拉深冲压项目中的无证/低质量材料。 |
| 过程验证和控制 | 为新产品实施APQP和PPAP（工艺稳定性的统计证明，例如Cpk > 1.67）；关键于深拉冲压认证 可靠性。 |
| 完整的文档和透明度 | 为所有发货提供完整的数据包（材料证书、SPC 图表、尺寸报告、工艺参数）；实现客户自我验证（真正的全球供应商的核心服务）。 |
| 结构化持续改进 |
要求解决 8D 问题； Kaizen 团队推动年度效率提升；将制造优化为资产经验证的深拉冲压 结果。 |
这些特征为我们提供了一家公司的定义，该公司的价值来自系统方法，而不是其印刷机的能力。我们的客户面临的主要问题包括供应链内的不透明、质量问题和需要进行审核。通过建立控制和验证文化，我们解决了所有这三个问题，并成为优秀的深拉冲压合作伙伴。
大批量拉深冲压能否显着降低大订单的单价？
单位成本是动态的而不是静态的。这取决于体积、效率和良好的工程设计。在大批量项目中，大批量拉深冲压这个概念通过降低每件产品的成本，使大量的前期成本为客户带来好处。这是在不影响质量的情况下实现的，但通过只有大批量才能提供的效率来实现：
通过高速生产摊销模具投资
模具是最大的成本驱动因素。这个问题可以通过使用设计坚固且快速的级进模来解决，通常运行速度超过每分钟60次冲程。高速制造可确保与制造模具相关的成本分摊到大量的单元上。因此，单位模具成本会快速、非线性地下降，为每年超过 100,000 个单位的单位成本优化奠定了基础。
优化整个价值流以提高销量
成本效率不仅限于印刷机本身。我们的设计流程包括使用用于OEM 深拉伸冲压的工程生产单元，该生产单元利用自动卷材送料器、模内攻丝或穿孔以及零件的机器人处理。这种简化的流程减少了人工参与，消除了在制品，并确保最大限度地提高印刷机利用率，从而降低了每件成本。
确保材料成本优势
数量优势使我们能够直接从工厂按合同数量购买原材料，无需经销商加价。此外，我们还通过执行毯子模拟来优化所用线圈的产量，从而节省了材料成本。因此，合同定价和优化原材料产量相结合，可以显着节省成本大批量拉深冲压。
通过过程稳定性确保可预测性
由于质量差异和闲置时间，大批量经济变得无关紧要。我们采用 SPC 根据生产信息建立预测性维护计划。这将导致严格控制的过程，最大限度地减少废品，避免停机，并生产出可靠一致的产品——这就是高效的拉深冲压。
该分析表明，成本领先必须精心设计，而不是忽视。我们的方法考虑了每个主要成本因素：模具摊销、效率、材料成本以及技术创新带来的可变性。我们带来规模经济：将前期资本投资转变为经济高效的拉深冲压持久协作的解决方案。

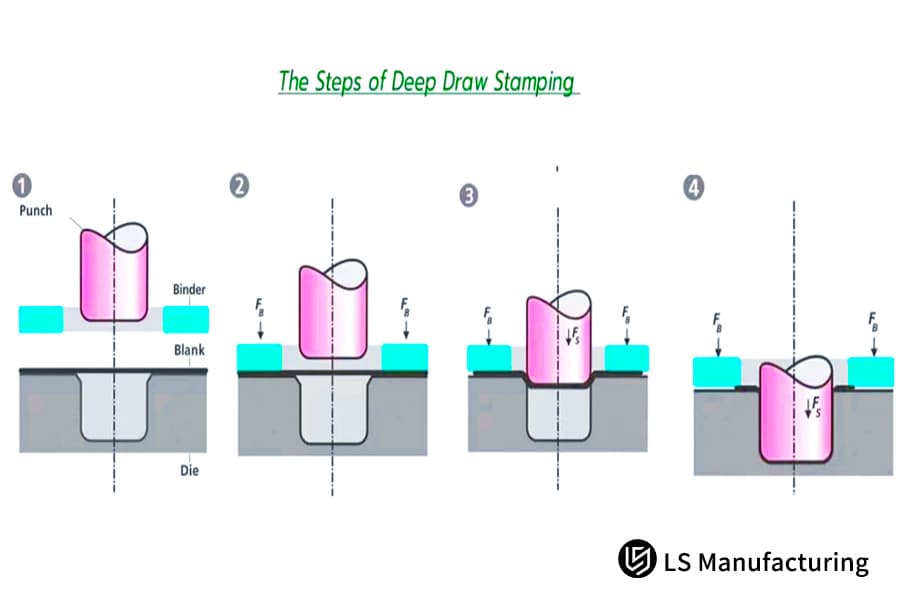

图 4：该图展示了 304 不锈钢毛坯通过连续深冲步骤的转变。
案例研究：LS Manufacturing 医疗行业不锈钢传感器外壳定制设计
LS 制造案例研究说明了解决问题的情况，涉及复杂的高价值医疗零件上的困难成形问题。由于不锈钢冲压外壳压力测试期间的故障率为15% ，我们的客户需要对其制造方法进行彻底的重新设计。以下总结了我们的定制深拉冲压能力的工程问题、干预策略和结果：
客户挑战
一家医疗设备制造商在对不锈钢 316L传感器外壳进行压力测试（废品率 15% ）期间持续存在质量问题。他们的原创多工位拉深该技术造成了严重的表面损坏，并且底壁厚度不均匀，厚度减少了30% ，从而损害了外壳的气密密封性能。这不仅影响了设备的可靠性，而且还导致关键部件的生产陷入停滞，该部件需要医疗深拉精度和最高的一致性。
LS制造解决方案
这是通过我们对流程本身进行全面的重新设计方法来实现的。我们将模具修改为渐进式，采用极压聚合物润滑，并将压机速度仔细调整至12 SPM 。这以解决方案为导向的拉深冲压方法确保了受控的金属流动。在此过程中还采用了应变测试，将应力控制在合理水平。所有这些都成功解决了先前解决方案的不均匀壁减薄和表面变形问题。
结果和价值
这些变化对最终产品产生了切实的影响。零件合格率从85%提高到99.8% ，无需任何测试即可合格。壁厚偏差保持在±0.015mm以内。这高精度拉深冲压结果为我们的客户提供了一个可靠的组件来源，而这个组件之前一直给他带来一些麻烦。
本案例研究展示了如何利用工程精度来解决一个特定的复杂制造问题。分析表明，过度变形的问题是由于不受控制的摩擦和应力造成的。反过来，通过提供精确的基于参数的医疗级深拉冲压解决方案，我们已经成功解决了这个问题，并提供的不仅仅是零件——我们还提供经过认证的稳定性。
提交您的传感器外壳设计以获得正式报价。我们保证深拉不锈钢部件的无划痕表面、均匀的壁厚和 99.8% 的一次合格率。
常见问题解答
1. 你们的深拉冲压服务的最大深度与直径比是多少？
我们先进的多级拉深工艺能够生产深度直径比为3:1的零件。该技术可确保卓越的尺寸精度，并在部件的整个几何形状中保持均匀的壁厚。
2. 盒形拉深冲压时如何防止材料起皱？
我们使用有限元分析 (FEA)来精确计算每个阶段的最佳压边力分布。此外，我们专门针对容易起皱的角落区域实施定制模具补偿，确保最终零件光滑、无缺陷。
3. LS Manufacturing 可以处理用于定制深拉冲压的高强度材料吗？
是的，我们专业加工不锈钢、高强度冷轧钢、以及各种航空级铝合金。我们的工艺参数根据每种特定高强度材料独特的成形性和回弹特性精心定制。
4. OEM 深拉冲压项目的典型最小起订量是多少？
在专注于大批量生产的同时，我们还提供小批量原型制作服务，通常产量范围为 500 至 1,000 件。这种灵活性支持具有高增长潜力的项目，从最初的开发到全面的制造。
5. 你们的精密拉深服务如何确保满足特定的表面光洁度要求？
我们采用微米级抛光碳化钨模具并搭配专用成型润滑剂。这种组合可直接在拉拔零件上实现卓越的表面光洁度（通常为Ra 0.4–0.8 ），从而显着减少或消除二次抛光的需要。
6. 你们是否为深拉零件提供二次加工，例如修边或打孔？
是的，作为一站式制造商，我们将自动修边、精密冲孔和表面清洁等二次操作直接集成到我们的生产线中。这确保了从始至终的高效率、一致性和质量控制。
7. 如何获得定制圆柱形拉深零件的准确报价？
请将您的 3D CAD 文件 (STEP/IGES) 上传至收到报价。我们的工程师将在 24 小时内为您提供免费的可制造性设计 (DFM) 评估和详细报价，以确保零件可行性并优化成本。
8. 为什么我应该选择LS Manufacturing而不是本地金属冲压服务？
我们提供数据驱动的 DFM 优化并执行100% 的过程质量控制。我们的目标是确保您的项目尽可能降低总拥有成本 (TCO)，提供比零件本身更多的价值。
概括
选择正确的拉深冲压合作伙伴对于 OEM 项目的成功至关重要。 LS Manufacturing 应用领先的模具设计专业知识和严格的参数控制来克服圆柱形和箱形拉深零件的精度和结构挑战。我们致力于数据驱动的理念，优化每个生产细节，帮助全球客户实现高质量、经济高效的集成零件成型。
停止在低效、过时的流程上浪费资源。无论您的设计是圆柱形还是复杂的盒子形状，LS Manufacturing 的专家都随时准备为您提供支持。单击“获取报价”上传您的图纸以获取报价免费 DFM 审查。在短短24 小时内，我们将提供具有竞争力的定制深拉冲压解决方案，让您将精密制造的后顾之忧抛在脑后。
