精密拉深冲压服务：定制金属部件的一站式解决方案

拉深冲压服务面向高产量、高外壳、复杂圆柱件制造的制造设备核心解决方案，有效解决了采购经理的主要关注点。采购经理心中的主要问题是“什么是拉深冲压”。

其核心问题是：长径比过高导致工件开裂、壁厚不均、缺乏能够加工钛、钽等特种合金的合格制造商。传统供应商无法控制材料流变，甚至模具热疲劳管理，导致产品一致性差、模具寿命短、成本增加和交货期延迟。

本文详细描述了 LS Manufacturing 通过其高精度拉深冲压服务诸如0.005mm公差控制、材料利用率优化、主动DFM风险缓解等，帮助客户将技术优势转化为成本优势。

深拉冲压：核心答案一览

核心问题	关键解决方案	客户利益	关键数据
具有深径比的零件中的裂纹	多级多工位压力机技术。	结构稳定，不开裂。	壁厚减少率≤15%
单位成本高	优化材料选择。	降低采购成本。	成本降低高达 20%
批次一致性差	预防性模具维护。	产品尺寸稳定。	尺寸漂移控制在3-σ范围内
特种合金的难加工	PVD 涂层模具。	高产。	成品率≥98%

本文主要涵盖了复杂金属零件拉深冲压的主要问题，并从技术材料参数到案例研究阐述了LS Manufacturing的主要能力，以便采购经理找到可靠的解决方案，同时降低总体成本。如果您想快速了解主要解决方案，那么请联系高级工程师进行免费的单独咨询。

为什么信任 LS Manufacturing 的深拉冲压服务？定制金属零件的一站式解决方案

LS Manufacturing 因为深拉冲压服务带来许多独特的优势而闻名。在过去 20 年里，我们不仅为医疗、航空航天和工业领域的约 300 家客户提供定制金属冲压部件服务。

我们的生产线满足ISO 9001:2015 标准并且是完全可控的。除了产品和工艺参数研究之外，我们还开发了20多个专有参数库，主要针对316L不锈钢和5052铝合金等材料，为客户提供避免试错成本并缩短交货时间的机会。我们的生产能力支持大批量制造需求，

我们的年生产能力约为 5000 万件，甚至在过去的五年里我们的准时交货率都是 100% ，所有这些都符合 AS9100D标准这使我们成为航空合金部件相关服务的可靠来源。我们使用 FEA 模拟来预测金属流动和模具优化，以确保这件产品正确无误。一次实际生产，批次合格率为99.2% ，充分体现了我们解决问题的能力。

如果您也有复杂的金属零件冲压需求，请联系LS Manufacturing的高级工程师，免费咨询定制解决方案。我们将提供一对一的技术支持，帮助您快速解决冲压问题，降低采购成本，抢占市场先机。

为什么优先考虑高深宽比零件的深拉冲压服务？

与数控加工零件相比，深度与直径比超过 3:1 的复杂部件、精密拉深冲压服务在保持高质量和性能的同时显着提高成本效益。因此，它是一种优秀的交替量产解决方案。

成本优势：远优于CNC加工

对于深度直径比为 3:1 或更大的零件，与传统冲压相比，深拉冲压可节省 40% 以上的材料成本数控加工。 CNC加工的最大缺点之一是材料浪费，材料利用率只有30%左右。另一方面，通过材料流动成形进行深拉冲压，材料利用率达到80%以上，可以大大降低批量生产周期的成本。

过程控制：实现性能和轻量化设计

LS Manufacturing采用多阶段连续模具拉伸技术使壁厚减少量保持在 15% 或更小。列出的具体手段有：

1. 对冲压速度和压力进行深入分析，同时弱化应力串可视化。
2. 选择改变压力的变压边缘技术o 适合每个成型阶段。
3. 采用高精度传感器实时测量壁厚并及时更改参数。

这种方法在满足轻量化要求的同时保证了100%的抗压强度，使其适合高负载应用。有关降低成本的详细信息，可以下载免费的技术白皮书。

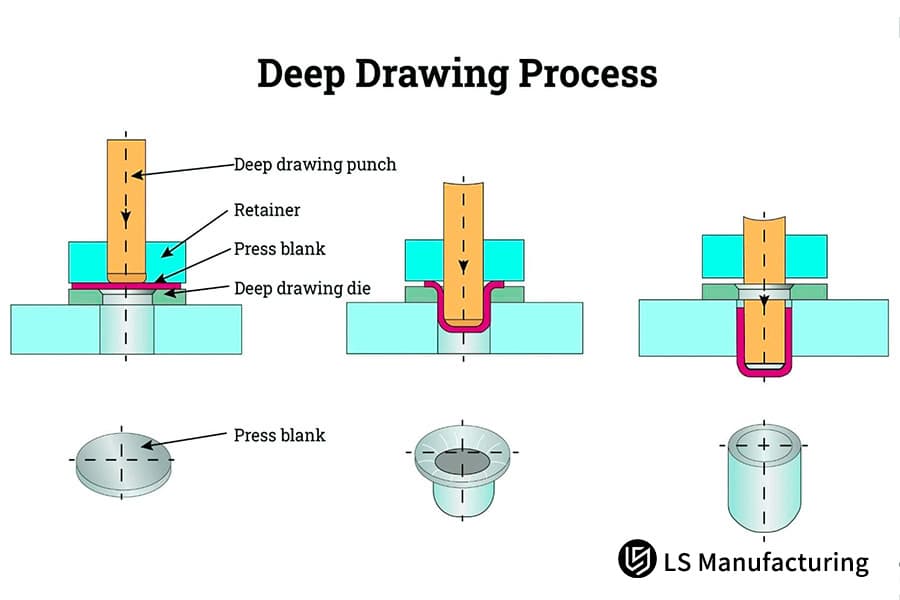

图 1：说明使用冲头、冲模和冲压毛坯的深冲压过程的图表。

如何优化拉深金属冲压中的材料以降低单位成本？

材料的选择起着非常重要的作用深拉金属冲压。材料的各向异性（R值）直接决定冲压件的边缘质量。合适的材料选择可以使单位成本降低20%，同时保持相同的性能水平。

主要因素：材料各向异性（R值）

• R值的基本定义：材料拉伸过程中宽度应变与厚度应变的比例，是表明材料是否适合拉深的主要参数。
• R值效应：当R值较高时，意味着材料更容易在宽度方向上拉伸，因此在使用过程中不会断裂和起皱。拉深工艺。
• 不同材料的R值比较： 5052铝合金的R值为0.8-1.0，这使其成为深拉复杂零件的理想选择，其他普通碳钢的R值仅为0.5-0.7，这就是它们在成型过程中开裂的原因。

高级方法：材料参数库

LS Manufacturing收集了316L不锈钢和5052铝合金的优质参数库，可以识别最具成本效益的材料规格。下面是常见材料成本及适用性对比表：

材料类型	R值	单价（美元/公斤）	适用场景	节省成本的潜力
316L不锈钢	0.9-1.1	3.8	腐蚀性环境	15%
5052铝合金	0.8-1.0	2.2	轻量化零件	20%
黄铜H62	1.0-1.2	4.5	高精度零件	12%
冷轧钢SPCC	0.5-0.7	1.8	通用结构件	8%

哪些技术参数定义了 2026 年高精度深拉伸冲压的卓越性？

2026年，精致品质高精度拉深冲压具有明确的技术规范，不仅决定零件是否可以连接到自动化装配线，而且还保证整个设备的稳定性。

核心参数标准：行业基准数据

LS Manufacturing设定了以下行业基准数据（或独立数据锚）：

• 成型公差：稳定在0.01mm以内
• 表面粗糙度： Ra 0.4μm
• SPC系统监测的Cpk值： >1.33

因此，每个组件都符合自动化组装的要求，无需任何手动干预。这反过来又导致装配效率的显着提高。

质量控制：全程监控

我们采用0.1μm分辨率的光学图像筛选系统来实时测量零件尺寸和检测表面缺陷。检查分三个阶段进行：

• 冲压前：检查材料的表面和厚度均匀性。
• 冲压：实时监控成形参数并及时调整。
• 冲压后：对成品进行100%检查，确保不良品不流入市场。

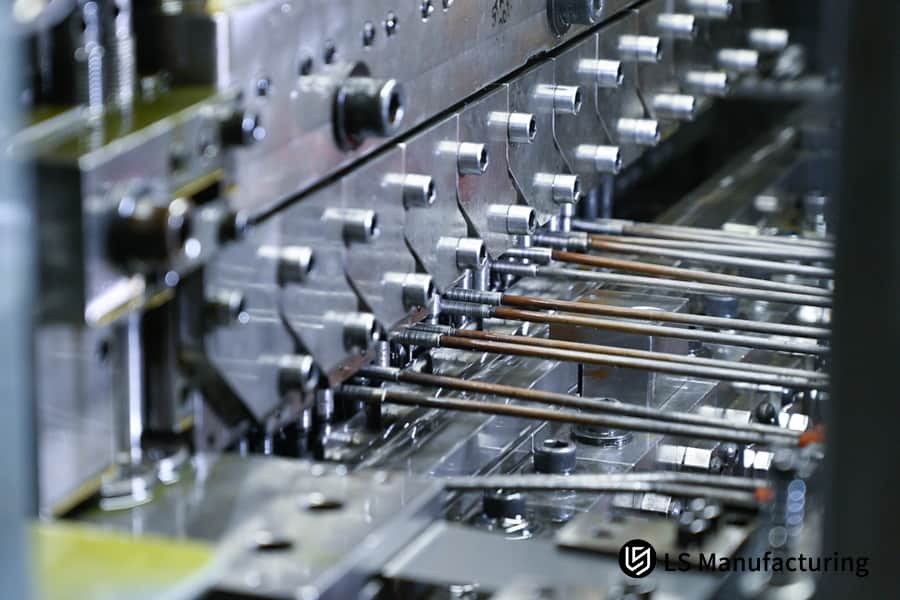

图 2：用于高精度深拉伸冲压操作的工业机床。

复杂的深拉冲压可以完美地处理不对称的几何形状吗？

以前，不对称形状甚至没有被考虑到复杂的拉深冲压因为它们很可能导致材料流动不均匀、起皱和开裂。但如今，LS Manufacturing通过特殊程序，能够一次性实现零缺陷成型。

主要技术：FEA模拟预测

1. FEA模拟的主要作用：通过有限元分析，模拟金属流动，并相当精确地检测成形过程中可能引起的起皱和开裂的风险。
2. 启动优化：根据FEA模拟结果，提前改变模具设计和工艺参数，消除成型缺陷的发生。
3. 实际实施场景：在制作非对称阶梯壳体时，通过FEA模拟不同部位的应力分布来确定模具的圆角半径和压边结构，从而获得均匀的材料流动。

工艺改进：脉冲润滑技术

1. 脉冲润滑技术的主要优点：与通常的连续润滑方式不同，它在零件成型的不同阶段精确地喷射润滑油。
2. 双重保护作用：在保证成型过程中充分润滑的同时，防止过多的润滑油损坏零件的表面质量。
3. 具体效果：可以降低表面摩擦系数30%，甚至可以帮助消除灰尘消除划痕等缺陷，提高零件成型质量。

将有限元分析 (FEA) 模拟与脉冲润滑技术相结合，可实现一次性成型不对称零件，无需二次加工。提交产品图纸以获得免费的成型可行性分析。

LS Manufacturing 如何确保大批量定制金属冲压部件的一致性？

对于年需求量超过100万台的项目来说，保持一致性非常重要定制金属冲压部件。即使尺寸变化很小，也会对最终装配产生影响并导致重大损失。 LS Manufacturing拥有完整的解决方案来保证批次一致性。

模具维护：预防性维护策略

• 维护策略定位：从传统的反应性修复转向预防性维护，从源头上最大限度地减少模具磨损带来的一致性问题。
• 强制检验标准：每20万个模具关键部件强制检验磨损、平行度等指标冲压周期。
• 延长模具寿命的措施：在模具中采用超硬硬质合金刀片，可以将其寿命从300,000次提高到1,000,000次，即原来的3倍。

数据监控：3-范围控制

我们使用 SPC（统计过程控制）系统实时监控批量数据，以确保尺寸漂移保持在 3 范围内。以下是特定产品的批量大小漂移数据表：

批号	样品数量	标准尺寸（毫米）	最大位移（毫米）	漂移范围	通过率
20260101	1000	50.00	0.008	3-σ以内	99.9%
20260102	1000	50.00	0.007	3-σ以内	99.8%
20260103	1000	50.00	0.009	3-σ以内	99.9%
20260104	1000	50.00	0.006	3-σ以内	100.0%
20260105	1000	50.00	0.008	3-σ以内	99.8%

在哪里可以找到医疗和航空航天合金的深拉冲压服务？

医疗和航空航天行业对材料清洁度和性能的要求非常高，这是典型供应商无法满足的。 LS制造拥有专业的处理能力，能够提供可靠的解决方案。

清洁生产：无尘环境

为了避免加工过程中物料受到粉尘污染，我们拥有万级洁净室。此外，通过使用食品级润滑剂，我们能够确保零件符合医疗和航空航天清洁标准，这意味着它们适用于人体接触设备以及暴露于恶劣环境的航空航天零件。

特殊合金加工：解决粘模问题

• 主要加工挑战：拉深医疗和航空航天工业中使用的镍合金和钛合金等材料经常会导致模具粘着。
• 修复：涂上物理气相沉积 (PVD) 涂层后，模具与材料之间的摩擦力最多减少 40%。
• 技术认证及性能：该技术已通过ASTM B265标准认证，能够解决粘模问题并提高零件良率。

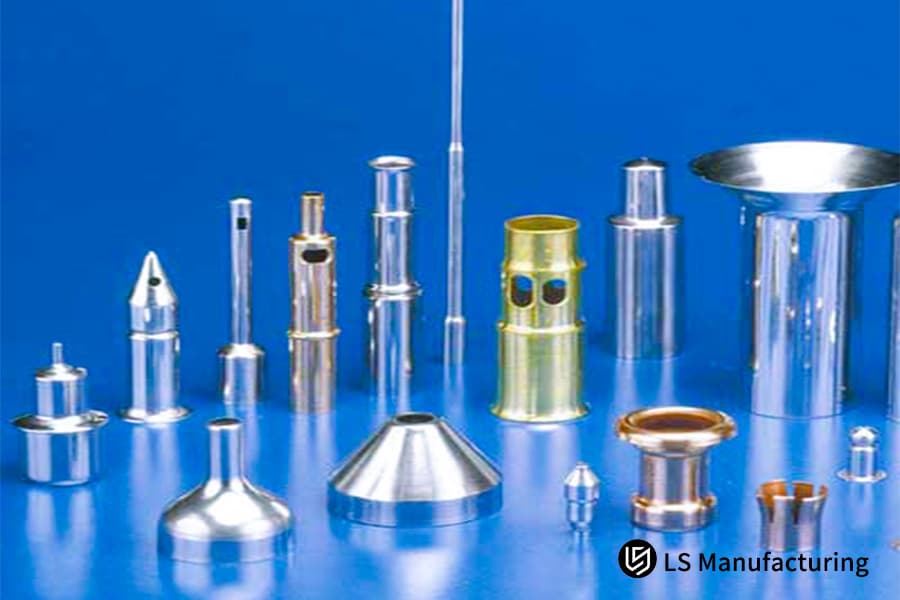

图3：不同形状和尺寸的各种深拉金属冲压件。

为什么早期 DFM 对于定制金属冲压零部件供应商至关重要？

除了对工作的热情之外，定制金属部件供应商还必须是客户的设计合作伙伴。早期参与 DFM（可制造性设计）有助于消除设计问题、最大限度地降低成本并加快周转时间。

DFM的主要原则：精简运营、削减成本

通过使用我们的 DFM 程序，LS Manufacturing 能够重新设计零件设计，使其适合深拉冲压。工艺和模具投资的变化是其中的一部分。例如，客户的一个圆角半径很小的零件需要7道冲压工序。经过 DFM 筛选和圆角半径更改后，工序数量减少到 5 道。

真正的影响：大幅降低成本和周期时间

除此之外，这一变化将模具制作周期缩短了15天，模具投资节省了10%（约5,000美元），单件生产时间缩短了20%，项目投资回报率真正接近三位数水平。

我们为潜在客户提供免费的 DFM 审查。联系我们在产品设计阶段寻求建议以避免错误并降低后续成本。提交您的产品设计参数以获得定制的 DFM 解决方案。

案例研究：LS Manufacturing 用于工业传感器系统的重型不锈钢压力外壳

本案例研究展示了深冲压技术作为工业传感器系统工作的示例。它有力地展示了我们如何应对复杂的工程问题并提升客户价值。

客户挑战

一家最重要的工业自动化设备制造商一直在寻找压力传感器外壳。 304L不锈钢是根据深度的要求的材料超过 80 毫米的艺术和底部厚度必须始终严格控制在 0.03 毫米，以保持传感灵敏度。

当前的供应商执行了传统的拉深冲压作业导致底部过薄，划伤严重，废品率高达15%，严重打乱了装配进度。客户反复更改工艺参数并没有带来任何改进，项目看起来即将失败。

LS制造解决方案

我们的工程团队介入并通过有限元分析 (FEA) 重新执行金属流动模拟。他们甚至找出了导致问题的原因：成型压力分布不均匀，导致材料流动失去平衡，导致底部过度变薄和表面划痕。

仅仅增加是愚蠢的冲压压力相反，我们采用了“减薄和拉伸”与“阶梯成形”相结合的方法，以保证材料流的分布更加均匀，并防止某些零件过度减薄。

同时，我们制作了一套硬质合金模具镶件，并在其上涂覆了DLC（类金刚石碳）。 DLC层降低了模具与材料之间的摩擦系数，从而避免了摩擦热引起的材料损坏，并改善了零件的表面外观。

在接下来的模具实验中，我们对压边力参数进行了微调，在成型中期将压边力由50kN改为65kN，以保证底部的厚度更加均匀。

结果和价值

最终交付的零件底部厚度一致性提高了 60%，并且改善了表面粗糙度仅 Ra 0.4μm 级别，完全消除了后续磨削工艺的要求，从而为客户节省了每个零件 8 美元的加工成本。

总体而言，客户的零部件采购成本下降了22%，并且得益于LS Manufacturing 100%准时交货的成绩，其工业传感器的上市周期缩短了3周。这使客户获得了竞争优势。

如果您面临类似的拉深挑战，请提交您的产品 PDF/STEP 图纸。我们将在24小时内为您提供成型可行性分析，帮助您复制我们案例研究的成功并加速您的产品上市。

如何根据总拥有成本评估深拉冲压件的真实价格？

许多买家沉迷于选择单个查询的最低价格，而忽略了总拥有成本 (TCO)，这导致他们随后支付更多费用。

TCO构成：超越单一询价

总拥有成本 (TCO)拉深冲压件包括模具摊销、二次加工（清洗、去毛刺）和质量风险成本。例如，一家廉价供应商的模具寿命只有300,000次，而我们的模具寿命是1,000,000次，导致一件的摊销成本只有1/3。

核心建议：基于 TCO 的评估

最好通过查看材料的使用情况和组装率来评估总​​体成本，而不仅仅是询价。例如，一家廉价供应商的材料利用率是60%，而我们是85%，每10,000台可以节省2,000美元的原材料，这远远超过了单价的差异。

常见问题解答

Q1: 你们提供的定制拉深服务的正常模具交货时间表是多少？

通常，模具生产需要 4-6 周。 LS Manufacturing 通过使用并行工程及其内部 CNC 模具中心，可以将样品交付时间缩短至 21 天，这样他们就能够增加市场份额。

Q2: 哪些材料最适合生产深拉金属冲压件？

不锈钢（300/400 系列）、铝合金、黄铜和冷轧钢是最常用的材料。我们还能够使用蒙乃尔合金和科伐合金等特殊合金，这些合金适用于腐蚀性很强的环境。

Q3: 你们是否可以对复杂的深拉冲压件保持非常严格的公差？

尺寸临界公差可始终控制在0.01mm以下，圆度在0.02mm以下。这是通过每小时自动在线仪表检查来实现的。

Q4: 你们的冲压服务的最小数量阈值 (MOQ) 是多少？

对于全自动级进模，建议生产 5000 件，以摊销模具成本。通过原型测试可实现小批量单阶段成型。上传您的产品图纸获得更精确的报价和定制最小起订量选项。

Q5: 深拉冲压与数控加工相比，成本是多少？

年产量1000件以上时，深拉冲压可将材料利用率从30%提高到80%以上，从而使原材料成本降低30%-60% 。

Q6: 除了热处理之外，你们还提供电镀等其他二次加工吗？

我们的一站式服务包括级间退火、去毛刺、电解抛光和功能电镀，以便零件可以直接组装。

Q7: 我担心我的定制设计知识产权 (IP) 会被泄露。你如何保护它？

我们签署严格的 NDA 协议并使用加密的 PLM 系统。模具图纸和工艺参数在内部闭环循环，确保永不泄露。

Q8: 我听说LS Manufacturing 还可以帮助我优化我的DFM。这是真的吗？

事实上，70% 的按时完成和预算内的项目都是从适当的 DFM 审查开始的。改变零件的几何形状可以降低制造风险和模具投资。

概括

材料流变控制与工程创新的结合正是精密拉深冲压的意义所在。选择一个技术知识丰富、数据驱动的合作伙伴对于确保项目的成功非常重要。 LS Manufacturing 以其 0.01mm 的公差、超过 98% 的良率和专业的 DFM 服务而闻名，可以将您的制造问题转化为节省成本的机会。

您想要为您的精密拉深零件提供最佳解决方案吗？提交您的 PDF/STEP 图纸，LS制造的高级工程师将在24小时内为您免费提供DFM制造可行性报告和极具竞争力的成本计算方案。不要让制造问题阻碍您的研发发展，立即与我们的专业人员取得联系，开始富有成效的合作。
