级进模冲压服务是原始设备制造商 (OEM) 高精度、高效率批量生产金属零件的关键制造方法。尽管如此，许多研究什么是级进模冲压的原始设备制造商都遇到了诸如单模冲压生产率低、复合模无法将公差保持在0.01mm的问题，这直接导致高废品率和不稳定的装配良率。
主要原因是传统供应商忽视了材料回弹与模具多工位节距累积误差之间的关系，这意味着在数百万次冲压循环之后，零件一致性下降很多。
LS Manufacturing将谈论他们如何处理精密冲压问题高精度级进模设计、实时过程监控以及专有的 DFM 参数优化，可保证百万级生产，同时保持行业领先的关键尺寸公差。
精密级进模冲压核心解决方案概述
| 核心问题 | 核心解决方案 | 数据支持 | 客户利益 |
| 公差控制 | 模具温度补偿 + 下死点 (BDC) 监控 | ±0.005mm 位置公差 | 零缺陷零件流出 |
| 成本优化 | 物料布局优化+二次工艺整合 | 节省 15% 原材料 | 降低总拥有成本 |
| 效率提升 | 高速生产+快速模具开发 | 4-6 周模具交付 | 加速产品发布 |
| 品质保证 | 100%在线CCD检测 | 通过率99.98% | 稳定的装配兼容性 |
这本全面的指南涵盖了级进模冲压的各个主要方面，如痛点分析、解决问题的不同方法、成本控制和案例研究验证等，它将帮助您在短时间内掌握在大规模生产中获得高精度、低成本和高效率的技术。
为什么信赖 LS Manufacturing 的级进模冲压服务？精密公差制造经验
原始设备制造商在寻找级进模冲压时，主要希望合作伙伴能够持续生产非常精确的零件，并帮助他们降低采购风险。 LS Manufacturing 在制造精密公差零件方面拥有 20 年的骄人业绩记录。我们深谙不稳定公差的生产和降低废品率，这一直是汽车和医疗行业的主要关注点。拥有超过 300 家国际客户的客户群，我们的批量零件合格率超过 99.9% ，远高于行业平均水平。
我们很自豪能够获得认证ISO 9001:2015 。我们的汽车零部件按照 APQP 和 PPAP 流程制造，并且我们的医疗冲压经过认证ISO 13485:2016 。两者都确保每个零件都符合最严格的要求。
我们的一位欧洲汽车连接器客户由于关键尺寸上 8% 的公差偏差，废品率为 12%，每月损失达 50,000 美元。一旦他们与我们联手，除了模具的结构修改之外，还设置了冲压参数进行了调整。两周内，他们将废品率降低至 0.02%，每月节省 48,000 美元。
我们的工程团队由45名成员组成，其中12名高级工程师在级进模设计领域工作了10年以上。我们拥有18台线切割和数控模具加工中心，使我们的模具加工精度达到0.002mm以内。我们还对所有引入的材料进行拉伸测试，以便材料波动不会对冲压结果产生任何影响。
我们提供实时的项目进度更新和每个阶段的检查报告，确保服务透明度。如果您正在寻找可靠的级进模冲压合作伙伴，请联系我们的工程师进行免费的初步技术评估。
为什么优先考虑汽车连接器的精密级进冲压服务？
在复杂的汽车连接器中，位置公差必须为0.005mm。即使是最轻微的偏差也可能导致接触不良并损害车辆的电气系统。精密级进冲压服务是获得高良率并避免电气性能故障的最佳选择。 LS Manufacturing 通过均衡多工位布局中的材料去除率和带钢刚性来实现冲压一致性。
通过控制冲孔间隙消除毛刺
- 电气性能失效的原因之一汽车连接器，毛刺是最重要的。在连接器的制造中，我们将冲孔间隙限制在材料厚度的5%-8% 。
- 例如，对于0.2mm厚的磷青铜连接器，冲孔间隙控制在0.01-0.016mm ，可有效避免过多的毛刺形成，保证接触面光滑、接触良好。
| 材料厚度（毫米） | 冲孔间隙(mm) | 毛刺高度 (mm) | 电接触率(%) |
| 0.15 | 0.0075-0.012 | ≤0.003 | 99.99 |
| 0.2 | 0.01-0.016 | ≤0.004 | 99.98 |
| 0.3 | 0.015-0.024 | ≤0.005 | 99.97 |
| 0.4 | 0.02-0.032 | ≤0.006 | 99.96 |
掌握金属流变学，确保装配配合
- 精密级进冲压服务确实是展示对金属流变学足够深入了解的一种方式。对于汽车连接器冲压，我们的生产工程师了解金属如何沿方向流动，并根据材料特性和零件结构设计适当的多工位工艺。
- 通过精心规划的流程，我们可以控制均匀的金属变形，以避免零件翘曲和尺寸偏差，并在装配站实现完美的连接器配合。
本质上，每个连接器都与装配站精确匹配， 因此，这将不再需要工人进行手动调整，这意味着装配效率更高，废品率和劳动力成本更低。
我们能够为汽车行业生产各种完全定制的金属冲压件。您可以下载我们的汽车连接器冲压案例研究白皮书，了解我们如何实现精密金属冲压件的 100% 装配兼容性。

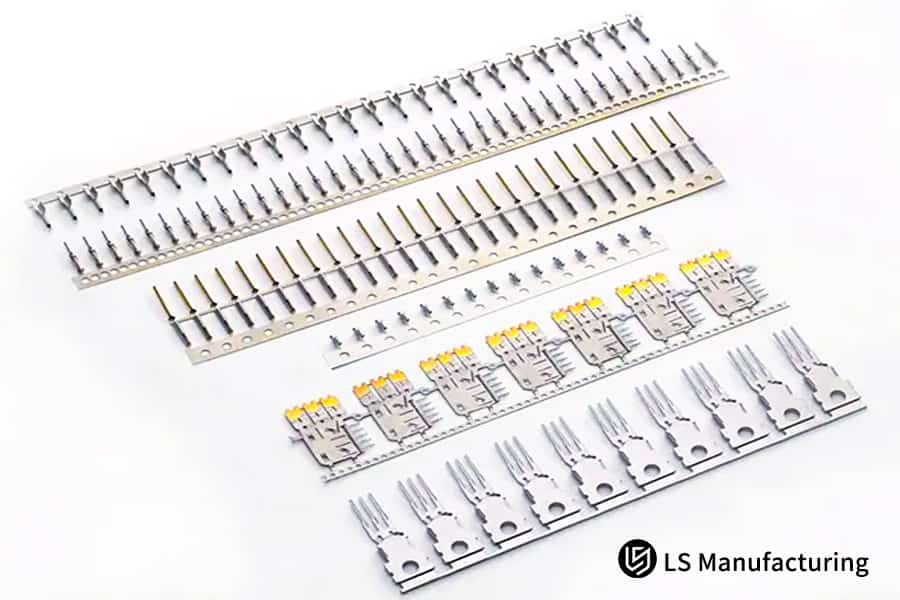

图 1：精密级进模冲压用于汽车连接器的微小、复杂的金属部件。
LS Manufacturing 如何确保 24/7 生产中恒定的渐进冲压公差？
高速生产24/7模式是变化的主要原因渐进冲压公差这是由于模具加热和磨损造成的。 LS Manufacturing保证即使在长时间的高速生产下，公差也保持稳定，因为我们深化了技术解决方案，帮助我们的客户获得可靠的零件供应。
模温补偿技术
- 期间高速冲压，由于模具和材料的摩擦而产生热量。这导致模具的热膨胀，即节距的变化，从而导致零件尺寸的变化。
- 模具最重要点安装温度传感器，实时检测温度。一旦温度超过设定值，冷却水流量自动修改，使模具温度保持在2℃以内，有助于保持零件尺寸稳定。
实时下止点（BDC）监控系统
冲床的下死点（BDC）是影响冲床性能的直接因素。冲压精度。我们的每台冲床都配备了实时BDC监控系统，测量值的精度为0.001mm 。如果有变化，立即发出警报，并自动修正冲床位置，保持冲压行程不变。
| 生产时间（小时） | 模具温度 (°C) | 下止点(BDC)偏差(mm) | 零件公差偏差(mm) |
| 0 | 25 | 0 | 0 |
| 8 | 38 | 0.0008 | 0.0005 |
| 16 | 42 | 0.001 | 0.0007 |
| 24 | 40 | 0.0009 | 0.0006 |

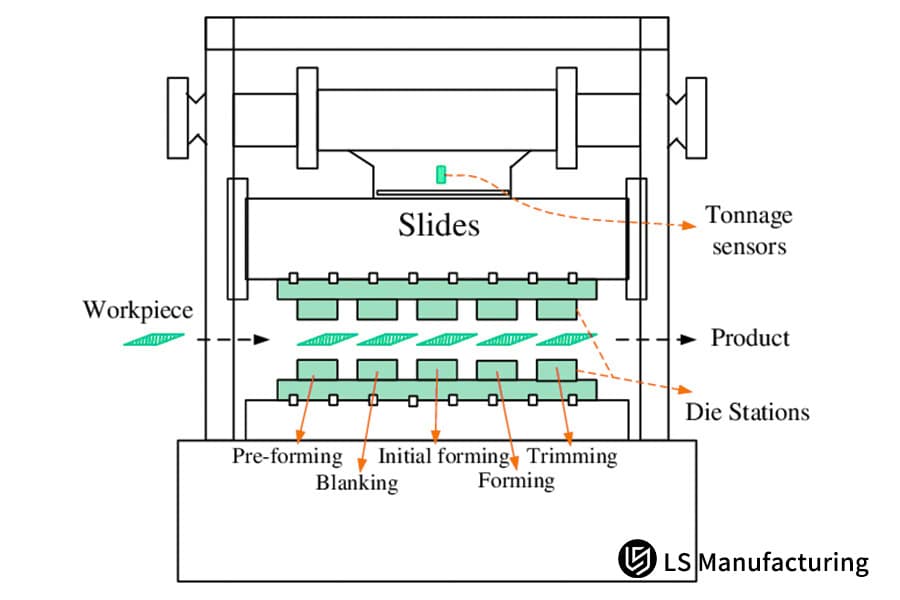

图：示意图显示了用于高速冲压的级进模工位（预成型、落料等）。
定制级进模冲压能否在不牺牲尺寸精度的情况下优化您的每个零件成本？
许多客户想知道高精度是否会增加零件成本。仍然， 定制级进模冲压可以在成本和精度之间提供良好的折衷。 LS Manufacturing 主要致力于帮助客户降低总体拥有成本 (TCO)，这是他们帮助客户长期节省资金的方法之一。
调整材料放置以最小化废料
- 由于原材料成本占零件总成本的60%-70%，这就是成本优化的原因。我们的设计团队根据零件的形状进行条带布局。
- 带钢布局优化可平均降低废品率15%。例如，每月生产 100 万个 0.3 毫米厚的不锈钢零件可为公司每月节省 12,000 美元的原材料。
结合二次作业，提升交付效率
我们将攻丝和装配等二次操作添加到级进模冲压工艺，使在线工作成为可能。
这不仅使配送效率提高了一倍，还降低了20%的人工成本。最重要的是，它可以防止传统冲压工艺中常见的断线问题。我们的金属冲压服务能够创建工艺组合，完美满足定制级进模冲压的成本和精度要求。
案例研究：LS Manufacturing 如何将定制冲压医用泵组件的故障率降低 15%？
医疗设备零件的精度和安全性要求非常高，即使是最小的缺陷不仅会导致设备故障，还会给用户带来直接风险。一家生产胰岛素泵的德国客户的生产线面临停顿，并且由于其定制冲压的 316L 不锈钢微型外壳，药物输送密封件的安全性面临风险。
客户困境
胰岛素泵内部，客户的微型外壳在SMT组装过程中出现了内部应力不平衡的情况，这是由拉伸工位造成的。这导致 15% 的零件出现 0.02-0.03mm 尺寸的翘曲。有趣的是，这些变形导致泵无法正常组装，生产线效率降低30%，甚至面临产品召回的威胁。
LS制造解决方案
- 在对零件进行详细调查后，重点关注其结构和所使用的材料，工程团队发现翘曲的最大原因是拉伸步骤中不规则的金属流动。
- 升级16工位精密级进模，主成型工位新增四级多级缓冲边压技术，精确控制金属流量，使金属变形均匀。
- 通过使用全自动CCD在线检测系统，我们能够即时检查每件工件的12个关键尺寸（CTQ），精度达到0.01毫米。该系统还通过自动隔离有缺陷的部件来处理它们，从而消除了发送有缺陷部件的可能性。
- 我们改变了零件的热处理工艺以消除内应力，从而进一步降低了翘曲的可能性。
结果和价值
得益于我们改进的解决方案，零件的量产良率由85%提升至99.98%，故障率降低了14.98%，同时几乎不再出现翘曲问题。每单位成本下降了 12%，每年为客户节省了 80,000 美元的原材料成本。模具的首次展示（FAIR）时间显着缩短了30% ，从14天缩短到9.8天，从而加快了客户的产品上市速度。
该案例促使客户将我们升级为年度A级战略供应商，并启动了五次后续医疗冲压项目。我们可以生产符合医疗领域严格安全标准的定制金属冲压件。如果您遇到类似的定制冲压挑战，请查看我们完整的医疗冲压案例研究。
在选择级进模制造服务之前，您应该检查哪些 DFM 技术标准？
可制造性设计 (DFM) 不仅对于最大限度地降低与大规模生产相关的风险很重要，而且对于降低成本也很重要。应检查 DFM 能力级进模制造服务供应商作为选择过程的一部分，以确保他们能够提供合理的设计建议。
检查模具维护及备件管理
一个好的级进模制造服务提供商必须拥有适当的模具维护系统和充足的备件库存。客户应该能够了解模具维护历史，并能够检查关键备件供应能力（例如硬质合金冲头），以避免生产停机。
检查硬质合金冲头的加工能力
硬质合金冲头是级进模的重要零件，其加工精度直接影响零件的质量。我们能够加工公差为 0.002mm 的硬质合金冲头表面粗糙度Ra为0.02μm，为模具生产的长期稳定性带来保证。
材料变化如何影响高精度级进模冲压？
原材料波动常常给企业带来重大问题高精度级进模冲压。不同批次的铜合金和弹簧钢的屈服强度不同，对材料回弹和零件尺寸影响很大，因此导致批量生产中的不一致。
材料屈服强度波动影响结果
材料的屈服强度决定了由该材料制成的零件的回弹程度。高屈服强度导致零件与设计尺寸不匹配，而低屈服强度则使零件容易变形。 ASTM A367-19 条款 4.2规定屈服强度变化冲压材料精度应控制在5%以内，否则会对冲压效果造成很大影响。
物料波动补偿方式
我们对进来的材料进行100%的拉伸强度测试。当测试数据输入系统时，会自动读取标准数据，并立即调整压力参数，以弥补波动。例如，如果一批铜合金的屈服强度高出5%，系统将增加冲压压力3%-4%，以减少回弹。
这种对材料性能的重视是我们作为高品质精密零件制造商成功的核心，确保原材料波动不会影响精密级进模冲压的结果。

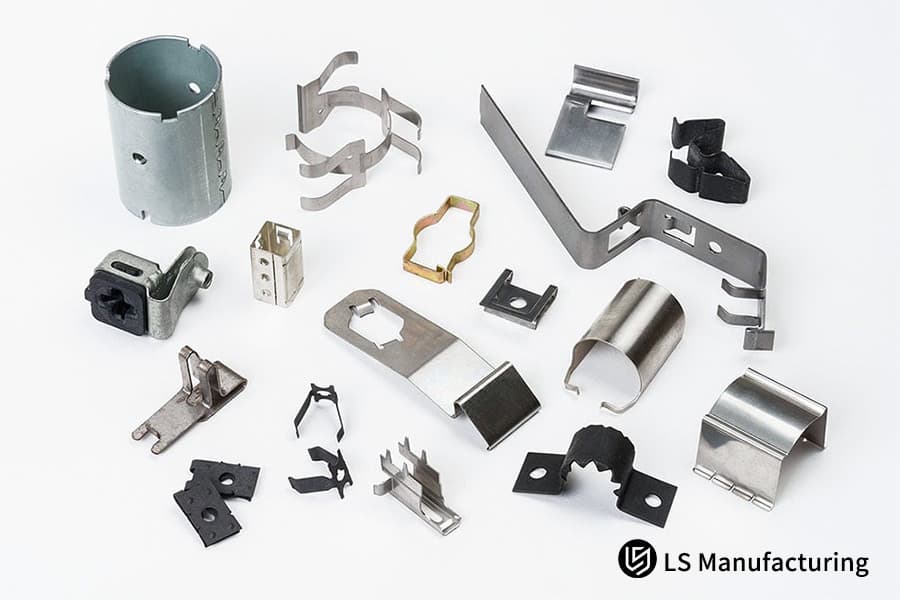

图 3：各种定制金属冲压零件显示与材料相关的缺陷。
为什么 100% 过程检验是精密级进冲压服务的关键？
由于高精度级进模冲压的性质，所使用的零件必须是完美的，一个有缺陷的零件可能会造成重大损失。 100%在线检测可以帮助及时有效地消除缺陷零件，以保持批量生产的质量。
CCD视觉检测系统
为了确保检查准确，我们在每台机器上都安装了高精度的CCD视觉检测系统冲压线。该系统以每秒1000帧的速度运行，实时检查零件的主要尺寸和表面质量，测量精度达到0.01毫米，远远超出了人工检测0.03毫米的极限。此外，它还具有自动检测和隔离缺陷零件的能力。
在线压力监测传感器
我们的冲压机安装在线压力监测传感器，时刻持续检测冲压压力。如果压力超出设定范围，机器会立即停止并开启警报，避免批量生产不良零件。
通过“不制造、不接受或释放缺陷”，这一自动化质量控制系统保证交付给客户的每个零件都是优质零件。

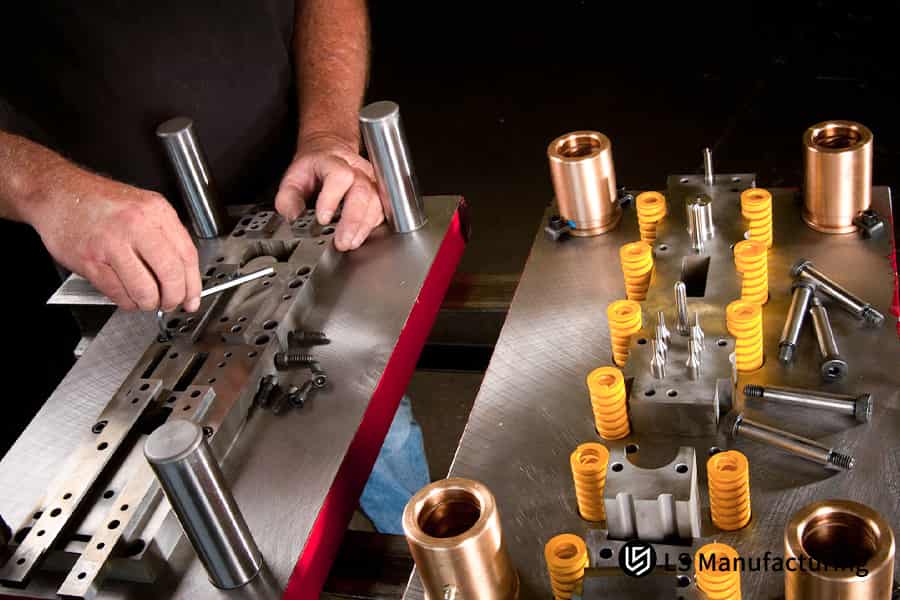

图 4：工人检查级进模组件的加工质量。
LS Manufacturing 如何加快复杂模具开发以应对紧急发布？
缩短上市时间 (TTO) 是我们客户的首要任务，而复杂模具制造的周转时间间接决定了产品的推出。 LS Manufacturing通过其最新的机械和优化的工作流程可以缩短模具制造的交货时间，这样客户就可以抢占市场。
高端模具加工机
我们的层压包括最精确的线切割和 CNC 模具加工中心。线切割装置可以以高达 200 毫米/分钟的速度加工复杂模具零件，同时保持 0.002 毫米的精度，从而有效缩短开发时间。
快速审改系统
在试模阶段（T1-T3），我们在每次试模后快速分析结果并改进模具，提供详细的试模报告（FAIR），以确保客户可以实时跟踪项目进度。
我们的金属冲压服务涵盖从模具开发、批量生产到质量检验的整个过程。如果您有紧急的上市时间需求，请联系我们获取快速模具开发解决方案，以确保您的定制金属冲压件均按时启动。
常见问题解答
Q1: LS Manufacturing 定制级进模的标准交付周期是多少？
中等复杂模具的T1原型可以在4-5周内完成。 CNC加工和线切割结合使用，保证100%准时交货。
Q2: LS Manufacturing 如何确保超过 100 万个零件的大批量订单具有相同的公差水平？
为了保持零件公差一致，我们依靠硬质合金刀片和 TiAlN 模具涂层技术。并且，我们每 100,000 个周期进行一次预防性维护检查。
Q3: 你们能够通过级进模冲压服务生产小批量吗？
我们可以为长期项目提供分阶段的模具解决方案。当年度需求增长时，我们建议从简化的级进模开始，以确认精度并同时获得最大的投资回报率。
Q4: LS Manufacturing 的级进冲压车间可以加工哪些材料？
我们可以加工不锈钢、铍铜、磷青铜、铝合金和各种高硬度合金。我们的工艺数据库包含 200 多种材料的变形补偿参数。
Q5: 冲压件是否可以进行电镀或热处理等二次加工？
我们提供电镀、热处理、超声波清洗、自动化包装等一揽子服务，降低物流风险和费用。
Q6: 在询价阶段，您采取哪些措施来保护客户的知识产权和技术图纸？
我们正在使用非常严格和强大的 NDA 流程，并且我们的服务器是数字隔离的。只有核心工程团队才能接触客户图纸和技术方案，从而保证绝对保密。
Q7: LS Manufacturing 在汽车和医疗零部件领域拥有哪些认证？
我们通过了ISO 9001:2015 和 IATF 16949认证。我们按照 APQP 和 PPAP 程序进行所有项目，并且可以生成一套全面的质量追溯文件。
Q8: 今天如何获得精密冲压报价？
将您的 2D/3D 图纸发送给我们24小时内，高级工程师将为您提供详细的报价，包括DFM建议。
概括
精密级进模冲压是将精度、成本和效率结合起来的好方法。存在公差、废品率和成本问题的 OEM可以受益于 LS Manufacturing 的高精度级进模冲压技术，该技术可以消除其生产流程中的瓶颈。
我们提供从原材料检验到模具改进的服务以达到生产过程中的质量控制。我们消除了与大规模生产相关的不确定性，使每个定制金属冲压件成为行业标准，您将能够确保您在全球市场的地位。
如果你将您的设计图纸发送给我们，LS Manufacturing的技术人员将为您提供免费的DFM审核报告以及极具竞争力的精密冲压解决方案建议。
