级进模冲压服务有助于克服原始设备制造商的主要痛点之一，即不清楚级进模冲压使用哪些材料以及如何最好地加工某些合金。但除此之外，一个主要问题是，如果在 DFM 方面做得不好，不锈钢或钛等金属的加工硬化行为和回弹性能会发生很大变化，从而导致模具更换、废品过多、尺寸问题等。
LS Manufacturing提出了一种集成解决方案，将最先进的级进模具与多物理场仿真相结合，解决了上述所有问题。此外，我们擅长处理各种合金并优化零件嵌套和应力控制，以实现±0.005mm的精度。详细了解我们在应对挑战方面的经验合金级进模冲压工艺，请继续阅读下文。
级进模冲压：多合金快速参考
| 材料类型 | 冲压挑战赛 | 质量流程调整 |
| 低碳钢 | 成型过程中的回弹和工具磨损。 | 优化模具间隙和冲头半径以调节成型性。 |
| 不锈钢 | 高加工硬化和磨损倾向。 | 特殊涂层和过程中退火以避免撕裂。 |
| 铝合金 | 成型性低，表面有划痕。 | 抛光模具、调节润滑剂和降低速度。 |
| 铜和黄铜 | 抗拉强度低，粘连和形成过多毛刺的可能性高。 | 锋利的模具和特殊的润滑剂。 |
| 高强度合金 | 吨位要求大，刀具磨损快。 | 耐用的模具由先进合金级进模冲压。 |
| 结果：合金特定精度 | 通过合金特定工艺确保可成形性和质量。 | 通过一致的制造生产出无缺陷的零件。 |
我们解决各种金属和合金的精密级进模冲压问题。对于每个级进模冲压材料，我们根据其具体特征调整程序。无论您需要灵活性和延展性，还是强度和耐磨性，您都将获得根据您的需求量身定制的精确设计的组件。我们的技能保证为不同行业带来出色的成果。
为什么相信本指南？ LS制造专家的实践经验
在致力于级进模冲压主题的众多指南中，我们带来了制造商的实用方法。我们是专业人士，通过日常实践使用坚固的材料和复杂的作品来证明我们的技能。您的生命取决于我们对重要的航空航天闩锁或医疗器械部件的每个部件的设计精度。
我们通过众多项目积累了丰富的经验，指导我们开发技术。随着时间的推移，我们已经掌握了处理钛合金时回弹以及在黄铜上进行无毛刺切割的最佳实践。此外，我们的专业知识以严格的指导为指导国际航空航天质量集团(IAQG)标准，在本手册中共享。
我们凭借丰富的材料科学和工艺知识，为您的需求提供定制解决方案。我们实现了令人难以置信的精度，可保持高达±0.005mm 的公差。此外，我们的精度水平可与组织制定的行业标准相媲美，例如金属粉末工业联合会（MPIF） 。本手册中提供的信息反映了我们日常的专业知识和经验。

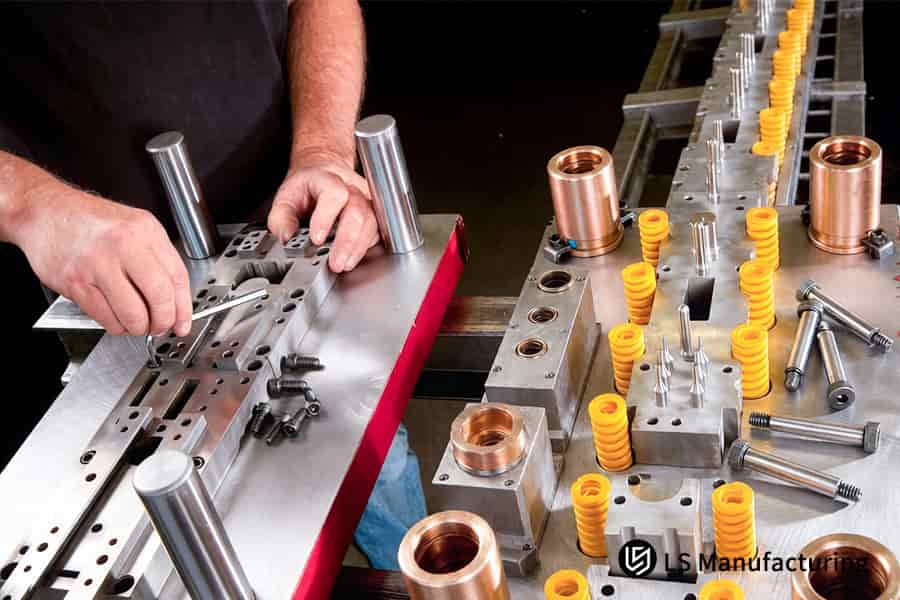

图 1：技术人员使用用于精密模具的铜合金部件进行级进模冲压模具组装。
为什么专业级进模冲压服务对于大批量 OEM 项目至关重要？
大规模 OEM 制造的主要问题是消除数百万件的累积错误和废物管理。专业的级进模冲压服务将通过将整个成型过程设计成一个集成的自动化系统来解决这一问题。这保证了流程的精确性，从而为OEM 零件制造商带来不间断、连续的生产并立即节省成本：
通过系统设计消除累积误差
我们将整个成型过程设计成一个自参考系统。关键特征将在开始时打孔，然后在同一过程中的其余操作中用作参考点精密级进模冲压系统。这消除了传输过程中可能出现的任何错误，因为精度成为工程的产物。从第一件到第一百万件，六西格码精度得到保证。
通过模内控制实现复杂的形状
在这种情况下的物料搬运非常重要。在这种情况下，我们的集成拉深冲压服务技术用于在模具序列中形成零件的过程。通过带材中的缺陷控制材料流动，从而确保在一次操作中形成完美的外壳。正是通过这样一个多工位级进模冲压我们摆脱了许多额外的流程。
大幅降低单位成本
通过最大限度地提高整个系统的容量和使用寿命，可以实现真正具有成本效益的制造。为了实现快速生产率，我们最大限度地减少了成型以外的所有冲压操作。同时，智能工具设计将模具的使用寿命最大化到数百万次。这种工程组合大大降低了每单位的总成本，这使得模具支出决定了每个零件的成本效益。大批量级进模冲压。
这是整个系统，而不仅仅是流程本身。我们的优势在于能够通过系统整体的系统化设计，解决速度、复杂度、成本的基本困境。我们的竞争优势在于我们设计模具的系统方法，使它们能够作为一个自我调节的快速生产单元，在大规模生产中实现精确和经济的运行。
定制级进模冲压如何优化昂贵合金的材料利用率？
对于高价值合金金属，材料成本构成单价的主要部分。最大限度地提高材料利用率不仅仅是一种优化行为；这在经济上是必要的。为此，我们的定制级进模冲压该方法考虑了线圈的整个设计，没有任何浪费，以满足制造要求。我们的工程师致力于克服与这种权衡相关的以下基本挑战：
通过仿真驱动设计进行精确嵌套
- 方法：在此方法中，使用基于模拟的成形软件同时分析多个带材布局选项。
- 解决的挑战：这有助于确定最佳的引导技术和适当的桥宽度，从而最大限度地减少废品，同时确保带钢足够坚固，可以实现快速进给。仿真驱动级进模冲压技术是一种行之有效的方法，可以最大限度地利用昂贵的线圈。
将成形需求纳入毛坯优化
- 途径：毛坯形状设计时不仅要考虑产品的轮廓，还要考虑拉深冲压服务工艺的路径。
- 解决的挑战：我们的毛坯设计方式使得极端变形区域有剩余材料。因此，我们可以使用标准尺寸的毛坯生产深成型产品。这是我们金属合金解决方案的独特之处。
通过阶段内功能利用减少废品
- 方法：特征将被设计成适合在生产周期的其他地方使用的毛坯，甚至利用前一阶段产生的废料骨架来创建后续阶段使用的工具。
- 解决的挑战：在这种情况下，“零浪费哲学”就发挥了作用。这些废料不会被丢弃，而是会被用来制造驾驶工具或用于飞机的部分结构。大批量渐进冲压过程。
针对合金特定产量的工艺校准
- 方法：我们的制造过程中使用的各种参数是根据相关合金进行校准的。
- 解决的挑战：通过这种方式，我们可以避免任何微撕裂或磨损，这些微撕裂或磨损可能迫使我们使用更安全但更浪费的条带布局工艺。因此，通过有效实施，我们可以确保获得预期的理论产量，而不会浪费优化级进模冲压。
此外，该文件还阐明了以材料为重点的工程专业。我们擅长优化带材布局和成型工艺。借助模拟、成型工程毛坯以及根据特定合金进行的工艺校准，可以解决产量方面的挑战。通过这种方式，设计的分级多层模具将昂贵的材料转变为优化的材料。

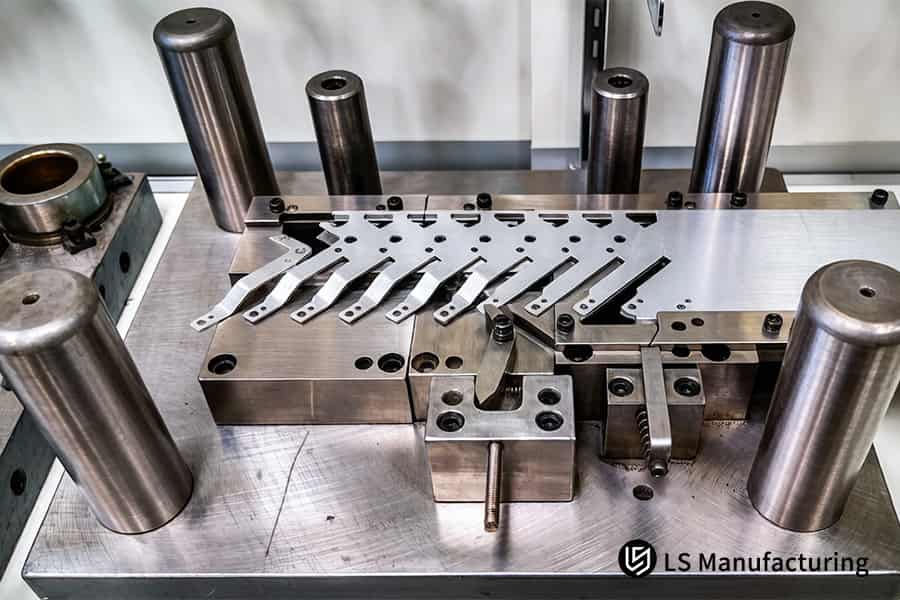

图 2：级进模冲压操作成型用于工业切削工具的带有槽的不锈钢刀片。
哪些技术因素可确保医疗和航空航天零件的精密金属合金冲压精度？
生产医疗和航空航天零件的主要困难在于在大批量生产过程中达到 10 微米以下的精度公差。本文档让您深入了解解决固有可变性所需的技术系统精密金属合金冲压。通过我们以数据为中心的方法，即使在最具挑战性的操作（例如深拉冲压服务）下，我们也能保证零件的准确性。
| 技术因素 | 保证准确性的实施和控制 |
| 特定材料的过程校准 | 考虑到合金在回弹和拉毛方面的特性，模具间隙的初始设置对于 SS316L 来说是材料厚度的8.5-9.5% ，对于 Ti-6Al-4V 来说是材料厚度的10-12% 。 |
| 实时过程控制和 SPC | 传感器提供产品吨位（公差±1.5% ）和尺寸的实时数据，并将这些数据输入SPC图表，确保任何偏差低于±0.005mm 。 |
| 先进的工具和维护 | 其先进工艺流程为高精度级进模冲压涉及使用带有表面微抛光（ Ra < 0.1μm ）的硬质合金刀片，而预测性维护依赖于 SPC 数据而不是刀具寿命。 |
| 拉深过程控制 | 对于复杂级进模冲压序列中，拉深操作采用多点氮气瓶来控制压边力分布，以实现±0.02mm的壁厚公差。 |
| 全面的质量保证 | 最终质量控制包括对关键参数进行100%自动光学检查，并定期进行 CMM 验证和所用材料的可追溯认证。 |
本文概述了级进模冲压的闭环工程流程，解决了大批量制造中的统计方差问题。我们通过结合基于特定材料的模具调整、用于预先调整的主动 SPC 以及预测性模具维护来确保精度。这些数据驱动的控制提供了符合 FDA 和 AS9100 标准的零件所需的确定性准确性和透明的制造流程。
为什么您的各种金属合金冲压项目应在原型设计过程中优先考虑 DFM 分析？
模具故障和生产停机通常可以追溯到缺乏可制造性设计 (DFM)。为了你的多种金属合金冲压项目中，原型设计服务中需要进行DFM 分析对于预测任何与材料相关的问题（例如裂纹或回弹）至关重要。这一早期行动将一场代价高昂的制造灾难转变为优化的流程：
降低复杂形式的特定合金断裂风险
根据材料的可成形性评估零件的几何形状。如果遇到困难拉深冲压服务操作中，我们对金属流动进行建模以检测材料变薄的区域。作为补救措施，弯曲半径被充分增加到高于材料的最小弯曲半径值，并且零件毛坯被重新成形，以便使材料拉伸更加均匀并减少应力集中，从而避免原型冲压运行期间出现裂纹。
通过预测工具设计补偿回弹
铝等金属和高强度钢之间存在显着的回弹差异。我们的方法将为我们提供冲压后精确的回弹角度。为了解决这个问题，我们使用预先计算的数据将过度弯曲角度纳入刀具几何形状中，以补偿这种现象。结果是产品在我们的精密级进模冲压工艺中达到了所需的公差，而无需昂贵的二次加工。
通过战略特征排序延长刀具寿命
特征序列的误判会导致模具故障和加速磨损。在我们的 DFM 方法中，我们分析冲压顺序，以确保不同车站之间的吨位分配是平衡的，并且不会使某一特定车站超载。一种方法是在成型前进行穿孔，以避免毛刺干扰关键的成型表面。这对于实现高可靠性级进模冲压超过两百万次。
本文概述了预防的工程方法。我们独特的卖点是我们能够在工具钢切削之前将 DFM 知识融入到工具设计的变更中。我们通过模拟、回弹补偿和正确的操作顺序解决了失效、尺寸不一致和刀具过早磨损等关键问题。这种预先评估可确保原型设计服务阶段成为生产就绪流程的低风险测试。

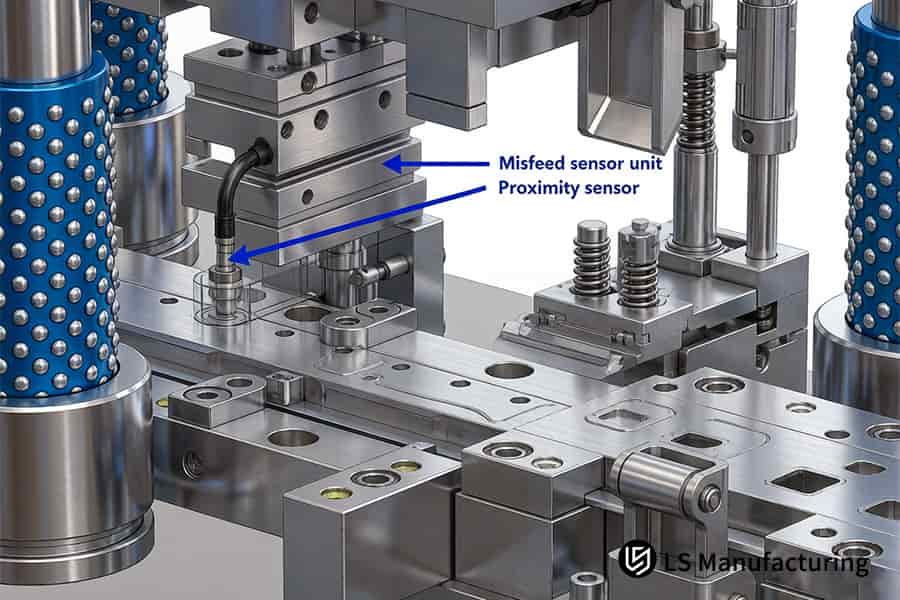

图 3：3D 渲染图展示了用于自动化系统中的接近检测的级进模冲压传感器单元。
专业级进模制造商如何解决复杂的结构集成挑战？
许多结构组件由于二次焊接和紧固操作而面临高成本问题。专家级进模制造商通过将紧固件的成型、穿孔和集成这三个过程设计为一个连续的自动化操作，找到了解决这一问题的方法。这种结构集成方法不仅可以简化制造过程，还可以显着提高复杂部件的性能：
模具内紧固件集成，消除装配
- 方法：我们采用的工艺使我们能够通过冲压或穿孔从金属带材形成安装凸台或螺纹形式。
- 解决的挑战：通过这个过程，我们不需要处理紧固件的采购和组装。因此，我们获得了一个组装好的零件，可以通过我们的压力机进行安装。
统一拉深和结构成型
- 方法：在我们的级进模中，我们应用深拉伸冲压服务并创建零件的主体，例如壳体，并执行其他成形阶段，在壳体上形成法兰、肋或凸台。
- 解决的挑战：它有助于消除拉拔后焊缝对准和热影响区造成的所有困难。由于其整体性质，它赋予零件刚性，这对于制造外壳或外壳来说是非常理想的一体化级进模冲压。
优化带材布局以提高扭转刚度
- 方法：条带布局不仅被设计为进给机构，而且还被设计为结构性的，即使在操作过程中受到非常大的力的情况下也能保持精确的零件对准。
- 解决的挑战：它有助于实现不对称形状细节的精确匹配，这在使用先进的级进模冲压底盘或支架时非常必要。
材料完整性的连续特征开发
- 方法：我们首先进行穿孔，然后开槽，然后进行成型，以保持材料的完整性和晶粒在整个受拉区域的流动。
- 解决的挑战：它确保所用材料的完整性，不会造成任何弱点，从而防止疲劳失效，这是我们的最关键要素之一技术级进模具冲压用于承载部件。
上面的论文展示了我们专业的工程方面，特别是工程如何帮助我们使用系统方法来解决问题。我们的优势在于将模具工程和设计为制造系统，帮助使用机械手段解决装配问题。它有助于防止二次加工，例如模具中的紧固件孔、深拉与成型相结合以及使用带材来增强稳定性。
定制精密冲压服务的哪些功能可以保证 100% 的质量一致性？
如果需要各部分之间的完全一致性，这是势在必行的。为了我们的定制精密冲压服务，我们通过在流程的每个步骤提供100%尺寸验证和纠正措施来确保这一点，而不是仅在生产的最后阶段这样做。因此，我们确保了要求严格公差的高精度级进模冲压和深拉冲压服务的质量一致性。
| 特征 | 实施及对一致性的影响 |
| 100% 在线尺寸验证 | 视觉系统可在两秒内根据 CAD 模型中的尺寸测量从印刷机上下来的每个零件。 |
| 闭环实时过程校正 | 来自测量系统的直接反馈可以使用我们的闭环级进模冲压技术。 |
| 通过实时 CPK 分析进行预测控制 | 通过仪表板对CPK 数据进行实时监控，向操作员发出流程变化的警报，使他们能够在超出限制之前采取行动。 |
| 深冲和复杂形状的稳定性 | 过程监控器连续调节压边压力，以控制拉深过程中的材料流动和均匀的壁厚。 |
| 全面的数字可追溯性 | 每一批冲压件都从自动化级进模冲压机器获得自己的数字数据包。 |
我们的技术绝不会失败，因为它结合了基于我们的CPK 数据分析的自动、即时机器校准技术。因此，我们的质量控制流程从工程角度关注质量创造。为了保证 100% 的质量一致性，请与我们合作。为您的精密冲压项目索取工艺能力报告和正式报价。

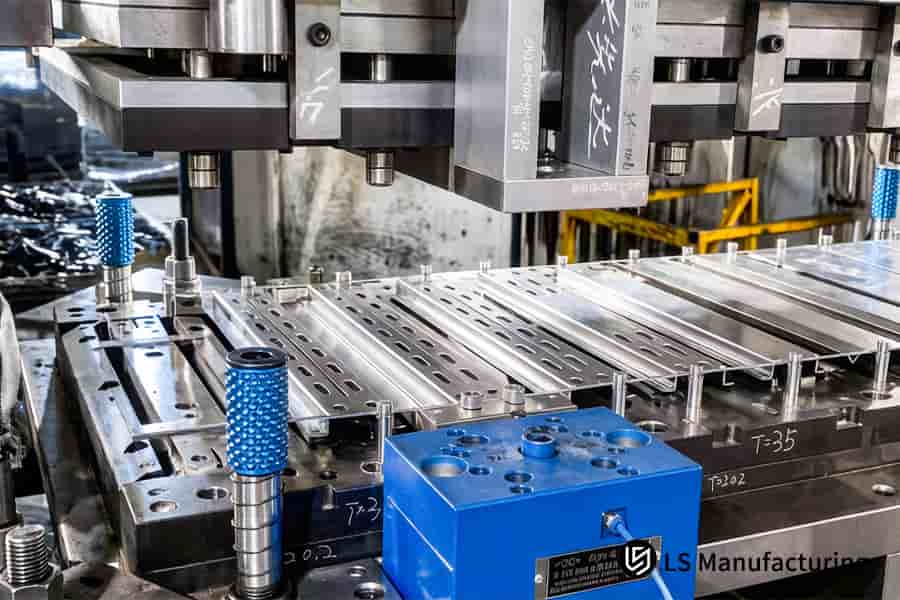

图 4：级进模冲压工艺形成用于汽车装配的带孔铝合金支架。
金属合金级进模设计如何减轻高强度零件的应力裂纹？
冲压高强度金属合金时可能出现的应力裂纹仍然是对冲压件的结构完整性和疲劳强度构成风险的关键挑战之一。金属合金级进模是一种通过仔细的应变控制和金属材料加工来解决这个问题的方法。下面，您将找到有关高强度零件成型过程中实现应力预防的方法的一些详细信息：
通过战略流程排序控制谷物流动
成形工艺的设计使得晶粒流向与成形零件的主应力方向一致。这是在深拉冲压服务中通过对材料具有一定程度的各向异性的毛坯进行第一次拉深操作来实现的。所有后续操作将促进而不是阻碍第一次操作期间已经建立的晶粒取向。这将确保不会出现薄弱区域或微裂纹，这些区域在承受循环载荷时可能会成为裂纹成核部位，这是我们的基本步骤高强度级进模冲压。
实施渐进重绘以实现均匀应变分布
我们不是一次性执行整个绘图过程，而是将其分成几个阶段。我们在每个拉丝阶段之间执行退火/再打火过程，以尽量减少加工硬化的影响。采用多级级进模冲压可以在物体中形成相同均匀分布的塑性应变，而不会产生减薄区域，减薄区域会产生极高的应力点，导致断裂。
结合过程中的应力消除功能
模具设计具有某些应力管理区域。该过程可能涉及采用压印半径、最小再打压或微压花，所有这些都可以引入低应力区域以重新分布残余应力。这些区域充当有意的“应力汇”，可有效消除冲压过程后零件内部的任何张力，这对于合金专用级进模冲压关键部件。
我们通过消除生产过程中部件上的应力来解决应力开裂。通过使用正确的顺序、晶粒流动控制、应力重新分布的渐进重拉以及在模具设计中引入应力消除，可以解决应力裂纹。我们发明了应力优化级进模冲压将脆性高强度合金转化为柔韧耐用部件的技术。
为什么 LS Manufacturing 是大批量 OEM 级进模冲压的领先选择？
高产量OEM级进模冲压服务不仅仅需要精确性，还需要开发具有弹性、可扩展性和协作性的解决方案。它通过克服深拉冲压服务中的复杂工艺挑战并无缝融入供应链来证明。以下内容代表了我们端到端服务的核心，它帮助我们的制造合作伙伴领导者将困难的制造流程转变为可扩展的成功案例：
材料科学与模具工程基础
- 方法：我们的方法需要根据每种不同合金的磨料特性和体积预测来选择和准备工具钢（例如优质粉末或 ASP-23 ）。
- 解决的挑战：我们的工艺生产的模具在使用高强度合金时具有超过 500 万次冲程能力，从而制造出可重复的零件，并最大限度地减少了维修造成的停机时间。
掌握复杂几何形状的高级工艺
- 方法：模具中使用的多动作模具和加压技术使得处理具有挑战性的高深宽比零件成为可能。
- 解决的挑战：它允许生产复杂的深冲外壳作为关键任务级进模冲压仅在一个周期内完成组件，无需额外组装并保持结构的坚固性。
集成供应链和生产敏捷性
- 方法：我们使用VMI 程序和生产计划以及现有的实际产能来优先考虑批次。
- 解决的挑战：它保证我们的客户在不同的需求期间有一定的缓冲，但仍然提供及时的服务，而不会影响我们大批量级进模冲压生产线的稳定性。
闭环质量和持续优化
- 方法：生产过程中收集的数据不仅用于监控目的；它可用于通知反馈回路以进行工具维护和每批次的工艺参数。
- 解决的挑战：这种方法可以在每个周期中学习的基础上实现自我改进的制造流程，从而确保一致性并实现流程优化先进的 OEM 级进模冲压应用程序。
我们的制造领导者专注于解决极端技术、产量和物流挑战等相互关联的问题。我们利用特定于材料的模具工程知识、对具有挑战性的变形技术背后的物理原理的理解以及复杂的、数据驱动的操作系统来解决这些问题。通过提供全面的端到端服务，我们确保您的需求不仅得到满足，而且通过可靠的性能得到保证，从而为您的运营带来强大的制造延伸。
案例研究：LS Manufacturing 医疗行业钛合金精密拉深冲压项目
一家全球医疗器械制造商在使用 5 级钛制成的植入物外壳的制造过程中遇到了18%的高废品率，壁厚无法满足±0.02mm的期望精度。 LS 制造案例研究展示了我们独特的方法，该方法为以下关键医疗精密零件带来了高精度：
客户挑战
该组件需要一个外壳植入式传感器，其深度为12 毫米，由厚度为0.5 毫米的 Ti-6Al-4V 合金片制成。由于原材料供应链存在缺陷，LS Manufacturing 的生产过程遇到了困难，导致18% 的废品因微裂纹而报废。该问题造成了宝贵材料的损失，并导致新钛冲压产品线的推出延迟。
LS制造解决方案
我们的成型工艺方法涉及多阶段级进模冲压方法。我们的方法需要在成型阶段之前进行三次单独的浅预拉伸，每个预拉伸都包括一个退火步骤。最重要的创新之一涉及在每次拉拔过程中使用缓慢的伺服驱动冲压动作（ 2-5 毫米/秒）并结合使用特殊的高压润滑剂。换句话说，精密驱动级进模冲压我们使用的方法有助于均匀地拉长晶粒，而不会形成任何可能导致破裂的薄壁。
结果和价值
这一新工艺的成品率达到99.7% ，并将客户的废品率降低了12% 。它帮助客户降低了25%的零件成本，并确保零件厚度满足±0.02mm的公差水平。我们使用我们的技术为客户提供源源不断的关键零件先进级进模冲压技术。我们的方法解决了一个关键的生产问题，并加快了客户的上市时间。
该案例体现了我们在解决极端深拉冲压服务挑战方面的权威。我们不是通过反复试验来解决断裂问题，而是通过分阶段变形和精确的运动控制从根本上重新设计材料的可成形性。对于面临医疗精密零件严格要求的原始设备制造商来说，我们的方法不仅提供组件，而且提供确定性，将高风险材料转化为可靠、高产量的生产。
提交您的钛拉深零件设计以获得正式报价。我们的伺服控制工艺可保证关键任务组件的成品率达到 99.7%，公差为 ±0.02mm，并降低 25% 的成本。
常见问题解答
1. 哪些材料与你们的级进模冲压服务兼容？
LS Manufacturing 专注于加工各种金属合金，包括不锈钢、铜、青铜、高强度钢以及钛合金和镍合金等具有挑战性的材料。我们广泛的材料库确保我们拥有适合您特定应用的专业知识。
2. LS Manufacturing 如何确保深拉冲压零件的质量？
我们将高精度传感器和在线 CCD 视觉系统直接集成到我们的工具中，以实时监控壁厚和尺寸。这提供了全面的质量验证，并确保100% 的验收率，以实现一致的零件一致性。
3. 定制级进模冲压项目的典型交货时间是多少？
利用我们内部的5 轴模具加工中心，我们通常在4-6 周内完成模具验证。成功验证后可以立即开始批量生产和运输，确保快速无缝过渡到全面制造，从而加快产品上市时间。
4.你们能为涉及金属合金级进模冲压的中小批量订单提供有竞争力的报价吗？
是的。虽然我们在大批量生产方面表现出色，但我们灵活的模块化模具设计和高效的设置流程使我们能够为10,000 件起的中型订单提供高度经济的解决方案，为不断增长的项目提供卓越的价值和成本可预测性。
5. 您如何处理需要集成深拉冲压的复杂设计？
我们通过多工位级进模实现“一体化拉深”，利用精确的行程控制在连续过程中进行深型腔成形。这种先进的方法可确保无缝的工艺流程、减少处理并保持复杂零件的卓越尺寸一致性。
6. LS Manufacturing 是否提供表面精加工作为其 OEM 级进模冲压服务的一部分？
是的，我们提供完整的一站式服务，包括电镀、阳极氧化、热处理和超声波清洗。这些增值精加工服务可确保您的零件已做好生产准备，并满足交付后立即组装的所有规格。
7. 你们的定制精密冲压服务可以达到什么级别的精度？
对于高精度合金部件，我们始终将尺寸公差保持在±0.005mm 。我们先进的工艺控制和高质量的工具还可以提供出色、一致的表面光洁度，无需在大多数应用中进行二次加工，并确保卓越的表面质量。
8. 如何为我的下一个精密金属合金冲压项目索取报价？
只需将您的 3D 图纸上传至请求报价;我们的工程团队将在24小时内为您提供免费、详细的可制造性设计（DFM）评估并提供正式报价，使您能够快速、智能地评估您的项目。
概括
当选择一个级进模冲压合作伙伴、技术深度和材料掌握对于项目成功至关重要。 LS Manufacturing利用先进的硬件、严格的 DFM、多物理场仿真和严格的质量监控来解决拉深问题，例如起皱、裂纹和尺寸漂移。我们支持从医疗、航空航天到电子等要求严苛的行业，从精密原型设计到大批量生产，帮助您的OEM 产品脱颖而出。
准备好优化您的供应链并降低生产成本了吗？单击“获取即时报价”上传您的图纸。我们的高级工程师将提供免费的 DFM 评估，并根据您的合金需求定制有竞争力的解决方案。不要让瓶颈阻碍创新——立即联系我们，开始您的无缺陷之旅级进模冲压。
