Servizi di fabbricazione acrilica personalizzati: lavorazione meccanica di precisione per parti colate ed estruse

Servizio di lavorazioni meccaniche di precisione inizia con la conoscenza della differenza tra acrilico colato e acrilico estruso , anche se la scelta del materiale giusto è il primo passo di una serie di compiti più difficili quando è richiesta un'alta qualità. In particolare, la vera difficoltà risiede nel modo in cui si garantisce l'integrità e la funzione della parte durante la successiva lavorazione meccanica di precisione, poiché la questione fondamentale è che le proprietà fisiche dell'acrilico colato ed estruso definiscono il modo in cui vengono lavorati, dove il mancato riconoscimento di ciò si traduce in rotture e difetti di tolleranza, creando scarti inutili .

È qui che i nostri servizi di fabbricazione acrilica personalizzati tornano utili, andando oltre le nozioni di base del semplice taglio per sfruttare la potenza dell'esperienza nella scienza dei materiali, nonché 10.000 watt di laser e alta velocità Fresatura CNC per elaborare completamente le vostre parti sia nella progettazione per la produzione che nella lavorazione vera e propria. Siamo in grado di affrontare qualsiasi difficoltà incontrata durante la lavorazione di parti fuse ed estruse e la nostra analisi successiva utilizzerà un punto di vista del "processo" applicato.

Fabbricazione acrilica personalizzata: riferimento rapido alla lavorazione

Considerazione chiave	Soluzione tecnica per acrilico colato ed estruso
Stress interno materiale	L'acrilico colato con riduzione dello stress e le condizioni di lavorazione controllate prevengono le fessurazioni da stress.
Controllo trucioli e fusione	Gli utensili specializzati, la rotazione rapida del mandrino e l'efficiente applicazione del refrigerante producono tagli puliti senza fusione.
Chiarezza e finitura dei bordi	Gli utensili diamantati finemente levigati e la lucidatura a fiamma post-lavorazione producono bordi otticamente nitidi.
Stabilità dimensionale	La progettazione e i processi della macchina garantiscono che non vi siano deformazioni durante il processo di lavorazione.
La nostra ottimizzazione dei processi	Velocità di avanzamento, velocità di taglio e percorsi utensile specifici vengono sviluppati per ciascun tipo di acrilico ( Plexiglas/Lucite ).
Risultato: chiarezza ottica	Il risultato finale è lavorazione di precisione di parti di qualità ottica , altamente trasparente con bassa opacità.
Risultato: integrità strutturale	Il risultato finale sono parti dimensionalmente precise e robuste, senza fratture da stress interne .

Affrontiamo i problemi associati alla lavorazione dell'acrilico colato ed estruso con tagli puliti, accurati e precisi. Nessuna fusione, screpolatura e opacità qui. Realizziamo invece prodotti strutturalmente solidi con grande trasparenza ottica e bordi lisci, pronti per l'uso in apparecchi di illuminazione, vetrine e altre applicazioni sofisticate.

Perché fidarsi di questa guida? Esperienza pratica da parte di esperti di produzione LS

Sebbene esistano molte risorse che possono insegnarti l'acrilico, la nostra guida è stata scritta sulla base dell'esperienza reale in fabbrica, non della letteratura accademica. La nostra realtà è affrontare la personalità unica dell'acrilico colato ed estruso mentre lo lavoriamo per soddisfare le tolleranze. Non solo ne comprendiamo le proprietà, ma il nostro stesso sostentamento dipende dalla nostra capacità di affrontare i problemi termici dell'acrilico colato durante la lavorazione e le sollecitazioni intrinseche dell'acrilico estruso durante la fresatura.

Le competenze acquisite con questo approccio vengono impiegate in importanti progetti. Produciamo tubi luminosi ottici con la massima chiarezza, produciamo elementi di visualizzazione su larga scala che necessitano di giunti senza giunzioni e involucri rinforzati a macchina che non possono presentare difetti. L'intero processo produttivo presso la nostra azienda segue rigorosamente i requisiti di qualità stabiliti dalla Gruppo internazionale di qualità aerospaziale (IAQG) , e Agenzia per la protezione dell'ambiente (EPA) anche le politiche di protezione ambientale.

Tutte le raccomandazioni qui riportate sono ben fondate e basate su migliaia di cicli di produzione riusciti. Abbiamo determinato esattamente quale percorso utensile aiuta a ridurre la scheggiatura nei bordi estrusi, quale pressione del refrigerante produce le migliori finiture superficiali sui blocchi fusi e la velocità di avanzamento appropriata per i diversi materiali. Ti forniamo una conoscenza così solida basata sull'esperienza al fine di risparmiare denaro per operazioni di tentativi ed errori non necessarie. Le informazioni qui presentate sono le stesse che utilizziamo ogni giorno per fornire le migliori parti acriliche ad alte prestazioni .

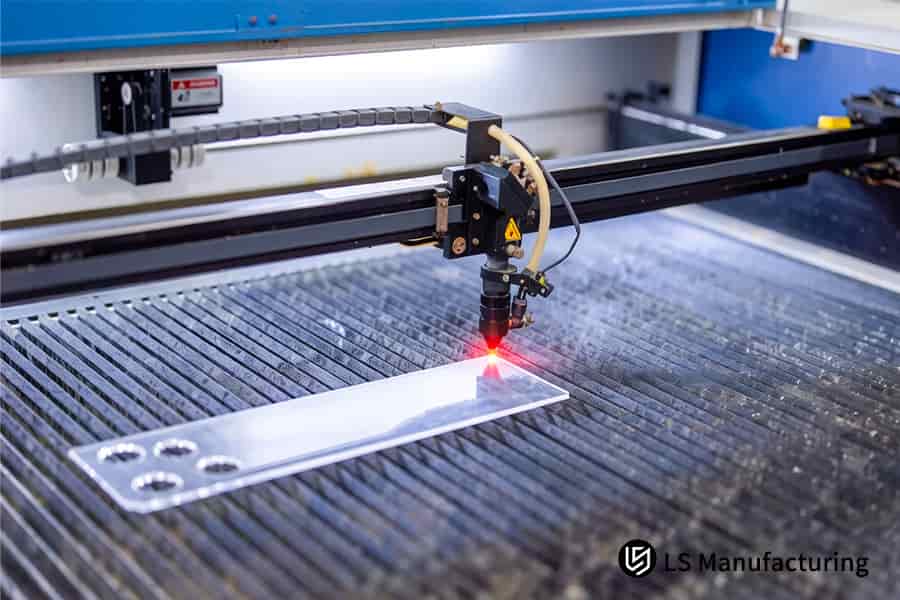

Figura 1: Un laser taglia con precisione la lastra acrilica trasparente per i rivestimenti interni delle automobili o le lenti dei dispositivi di illuminazione.

Perché LS Manufacturing è la scelta migliore per un servizio di lavorazione meccanica di precisione in progetti acrilici di fascia alta?

La sfida più grande in assolutolavorazione di precisione acrilica di fascia alta sta nel mantenere una perfetta precisione dimensionale per evitare ulteriori assemblaggi post-lavorazione. Ecco la metodologia che utilizziamo per stabilizzare la tolleranza di lavorazione delle lastre acriliche spesse 10 mm entro ± 0,05 mm utilizzando il nostro quadro di controllo di precisione:

Protocollo integrato di condizionamento termico e lavorazione meccanica

L’instabilità materiale viene affrontata in modo proattivo. I bianchi vengono sottoposti ad un periodo di condizionamento di 24 ore in condizioni attentamente monitorate di 20±1°C . È importante sottolineare che il servizio di lavorazione di precisione che offriamo include un sistema a getto d'aria criogenico in tempo reale che si concentra sulla zona di taglio, mantenendo così il ΔT inferiore a 2°C . Ciò impedisce qualsiasi scorrimento termico, fornendo così una base coerente per taglio acrilico ad alta precisione .

Metrologia in tempo reale e correzione adattiva del percorso utensile

Implementiamo un sistema di misurazione e compensazione in-process a circuito chiuso. Uno scanner laser senza contatto cattura il profilo di un elemento lavorato immediatamente dopo il taglio iniziale. Il software di ingegneria LS Manufacturing confronta questi dati con il modello CAD, calcolando le deviazioni. Il sistema quindi genera ed esegue automaticamente un percorso utensile correttivo a livello di micron, un componente fondamentale delle nostre capacità di microlavorazione di precisione per un servizio impeccabile di fabbricazione acrilica personalizzata .

Parametri di lavorazione convalidati e specifici del materiale

Non vengono utilizzati parametri generici e le tecniche sono state progettate appositamente per l'acrilico. Nel caso di materiali di spessore 10 mm diventa obbligatorio un processo in più fasi; ciò comporta il taglio rapido di sgrossatura con percorsi di sollecitazione minimi e quindi l'esecuzione di un'unica finitura finale di 0,2 mm . Ogni tecnica viene testata con provini e le loro dimensioni vengono controllate con un comparatore ottico. È attraverso questi test rigorosi che definiamo il nostro soluzione avanzata di lavorazione di precisione .

Non vengono utilizzati parametri generici e le tecniche sono state progettate appositamente per l'acrilico . Nel caso di materiali di spessore 10 mm diventa obbligatorio un processo in più fasi; ciò comporta il taglio rapido di sgrossatura con percorsi di sollecitazione minimi e quindi l'esecuzione di un'unica finitura finale di 0,2 mm . Ogni tecnica viene testata con provini e le loro dimensioni vengono controllate con un comparatore ottico. È attraverso questi test rigorosi che definiamo il nostroprogetti di lavorazione meccanica di precisione .

In che modo il servizio di fabbricazione acrilica personalizzato può ridurre il rischio di rotture da stress nei componenti di grado medico?

La rottura da stress (crazing) dovuta alla lavorazione meccanica e all'interazione chimica è una causa significativa di guasto nei componenti di grado medico come guide fluide e articoli da laboratorio. Questa nota tecnica descrive il nostro processo proprietario di fabbricazione e condizionamento che riduce il potenziale di screpolatura di oltre il 95% nei test di pulizia IPA al 70% . La procedura tiene conto delle ragioni sottostanti: sollievo dallo stress intrinseco del materiale e inibizione di qualsiasi ri-stress durante la lavorazione :

Selezione dei materiali e valutazione pre-lavorazione

• Identificazione dello stress intrinseco: selezioniamo acrilico cell-cast per usi mission-critical. Nel servizio di lavorazione dell'acrilico estruso , misuriamo eventuali tensioni residue mediante esame con luce polarizzata.
• Orientamento strategico del pezzo grezzo: i pezzi grezzi vengono tagliati dal foglio principale con orientamento relativo all'asse di estrusione. Diminuisce lo stato di stress intrinseco sottoposto all'utensile da taglio durante la lavorazione lavorazioni meccaniche di precisione per dispositivi medici .

Protocollo di lavorazione a gradini a bassa temperatura

1. Ingresso termico controllato: il servizio di fabbricazione acrilica personalizzata utilizza un processo di "fresatura a fase fredda". Utilizziamo utensili con numero elevato di scanalature e ottimizzazioni della geometria.
2. Rimozione incrementale del materiale: i componenti critici della parte vengono lavorati utilizzando tecniche di rimozione incrementale del materiale ( ≤0,5 mm per passaggio ), evitando qualsiasi accumulo di calore e deformazione plastica che porta alla formazione di ulteriori tensioni e garantisce integrità della lavorazione di precisione .

Riduzione sistematica dello stress post-lavorazione

• Ricottura Termica Programmata: Il singolo componente dopo la lavorazione meccanica viene sottoposto ad un processo di ricottura. Il processo di ricottura comporta un aumento controllato della temperatura fino al livello inferiore alla temperatura di deflessione del materiale .
• Raffreddamento graduale: le parti vengono sottoposte a raffreddamento all'interno del forno attraverso un processo che procede a una velocità deliberatamente inferiore a 2°C al minuto per consentire il rilassamento delle molecole polimeriche e un'efficace riduzione dello stress .

Convalida tramite test chimici aggressivi

1. Garanzia di prestazione quantitativa: la convalida della procedura prevede l'esposizione dei campioni di tutti i lotti a un contatto prolungato con alcol isopropilico al 70% .
2. Feedback sull'analisi dei guasti: in caso di eventi insoliti, il problema viene attentamente registrato e vengono intraprese azioni correttive per ottimizzare il processo di produzione perlavorazioni meccaniche di precisione ad alto rischio .

Il protocollo stabilisce il nostro vantaggio tecnico competitivo: la progettazione della mitigazione delle crepe è uno sforzo deliberato. Le prestazioni sono garantite attraverso un controllo sistematico dello stato del materiale prima, durante e dopo la lavorazione. La comprovata integrazione di movimentazione predittiva dei materiali, lavorazione termica e post-elaborazione convalida l'affidabilità richiesta per attività mission-critical applicazioni di lavorazione meccanica di precisione .

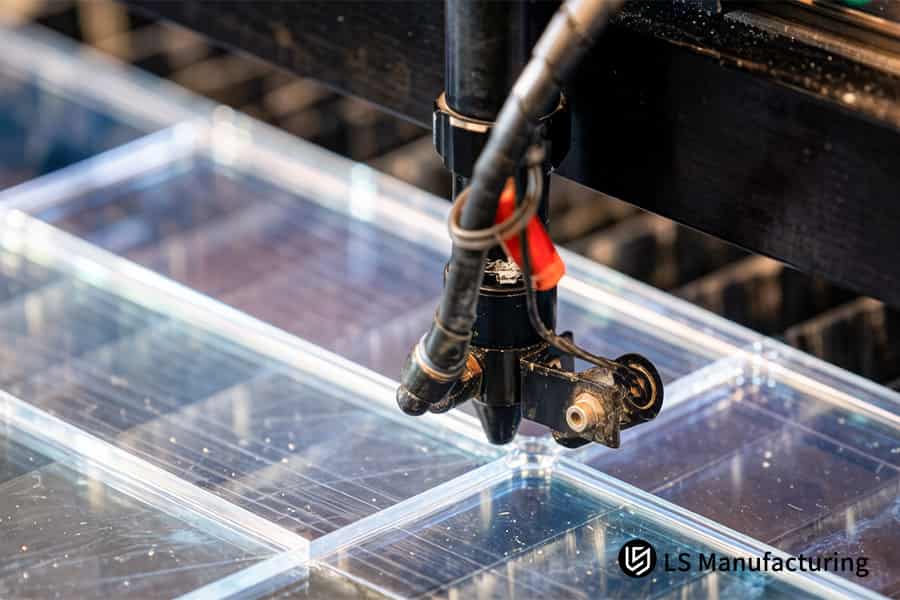

Figura 2: Uno strumento CNC modella la lastra acrilica estrusa per componenti architettonici o di segnaletica ad alta tolleranza.

Perché gli ingegneri dovrebbero dare priorità alla lavorazione di precisione dell'acrilico colato per la chiarezza ottica strutturale?

Gli ingegneri che progettano finestre ottiche devono trovare un equilibrio tra resistenza strutturale e completa chiarezza ottica . Per tali finestre ottiche, l'acrilico colato è la scelta migliore per il materiale omogeneo; tuttavia, la lavorazione tradizionale crea irregolarità superficiali che portano alla dispersione ottica. Questo documento presenta una parte di fabbricazione acrilica ad alta precisione con una ruvidità della superficie finita di Ra ≤ 0,2μm . Il processo di lavorazione evita costose operazioni di lucidatura, riducendo così i tempi di completamento del progetto del 30% .

Aspetto	Strategia tecnica e risultati quantificabili
Fondazione materiale	L'unico materiale utilizzato per la lavorazione è la lastra acrilica colata ricotta a celle fini, che offre un materiale privo di stress e otticamente coerente necessario per la lavorazione di precisione dell'acrilico fuso .
Strumenti e processi	Viene eseguita la tornitura diamantata a punto singolo (SPDT) su un tornio ultrapreciso, in cui l' utensile da taglio multi-scala viene sostituito con SPDT per eliminare i segni periodici dell'utensile e l'ondulazione a media frequenza.
Parametri di lavorazione​	ILprocesso di lavorazione ottica di precisione comporta una profondità di taglio inferiore al micron, una velocità del mandrino ultraelevata e una velocità di avanzamento con risoluzione nanometrica per una finitura superficiale a specchio di Ra 0,2μm .
Stabilità del sistema	La stabilità termica del sistema di lavorazione è controllata da un getto d'aria fredda e dall'isolamento in granito della base della macchina, che è fondamentale in lavorazione di precisione inferiore al micron .
Convalida e cancello	Il 100% delle superfici ottiche sono convalidate utilizzando l'interferometria a luce bianca; solo le superfici ottiche che superano la specifica Ra ≤ 0,2μm sono qualificate per la lavorazione e non è richiesta alcuna post-lucidatura o riduzione diretta dei costi .

L'approfondimento ingegneristico discusso in questo documento affronta la sfida del cliente con perdite di tempo e qualità dovute a una scarsa finitura. I componenti ottici pronti all'uso vengono forniti modificando il processo di lucidatura manuale con quello controllato e lavorazioni meccaniche di precisione deterministiche . Questo documento stabilisce uno standard competitivo del settore che gli ingegneri possono seguire e ottenere risultati superiori in termini di prestazioni ottiche e meccaniche, insieme a costi di progetto ridotti.

In che modo il servizio di lavorazione dell'acrilico estruso ottimizza i costi di produzione per gli ordini di display su larga scala?

Il costo unitario dell'ordine di visualizzazione su larga scala dipende dalla resa del materiale e dal tempo di elaborazione oltre al costo del materiale per peso unitario. In questa sezione verrà introdotto un approccio al servizio di lavorazione dell'acrilico estruso per ottimizzare i costi di produzione unitari degli ordini di visualizzazione. I nostri processi di produzione forniscono un tasso di resa totale del materiale del 92% , riducendo al tempo stesso il tempo di lavorazione delle parti di oltre il 40% rispetto al ciclo di produzione di 5.000 unità.

Nesting algoritmico per la massima resa del materiale

Disponiamo di un software di nesting all'avanguardia che valuta l'intera geometria dell'ordine delle parti. In un singolo ordine di 5.000 cornici per display, l'algoritmo eseguirà migliaia di possibili configurazioni per il posizionamento ottimale delle parti all'interno dei fogli estrusi. Questo è fondamentale nella nostra produzione ad alto volume Lavorazione CNC per l'acrilico , consentendoci di ottenere un utilizzo del materiale superiore al 92% rispetto allo standard 75%-80% del settore.

Taglio laser ad alta velocità per la riduzione del tempo ciclo

La profilatura iniziale dei pezzi viene eseguita utilizzando un laser cutter veloce da 15kW . La testa laser "contour tracking" mantiene il raggio laser alla distanza e alla pressione del gas ottimali mentre funziona a una velocità superiore a 60 metri al minuto . L'utilizzo di una macchina del genere, parte essenziale della nostra efficienti processi di lavorazione di precisione per i display a pareti sottili, significa che non dobbiamo utilizzare lo strumento di taglio meccanico più lento per sgrossare i contorni.

Sequenze di lavorazione standardizzate e ad alta efficienza

Per caratteristiche quali fori o fessure di montaggio, utilizziamo percorsi standardizzati ottimizzati su tutte le parti simili. Ciò significa applicare utensili in metallo duro ad alta velocità , impostare gradini di profondità e rapporti di impegno dell'utensile costanti. La standardizzazione ottimizzata della lavorazione CNC per componenti acrilici è essenziale perché garantisce velocità nella programmazione del lavoro della macchina, tempi di preparazione della macchina più brevi tra i lotti, nonché tempi di lavorazione minimi prevedibili, che sono fondamentali nella programmazione della produzione di volumi elevati e nell'ottimizzazione dei costi .

Garanzia di qualità integrata nel flusso

La misurazione delle dimensioni avviene automaticamente utilizzando scanner laser nelle fasi chiave, dove i protocolli SPC impongono l'ispezione di ogni ennesimo componente . Queste informazioni ci consentono di prevenire gli elevati costi degli errori batch, garantendo la lavorazione di produzione di precisione di migliaia di componenti entro i limiti delle specifiche e senza alcuna necessità di smistamento o rottamazione dopo la produzione, risparmiando sull'efficienza ottenuta durante tutto il processo.

Questo documento dimostra che l'ottimizzazione dei costi è un risultato attentamente progettato dall'integrazione dei processi. Il nostro vantaggio competitivo deriva dall'uso complementare di algoritmi di nesting, taglio ad alta velocità e lavorazione standard di servizio di lavorazione dell'acrilico estruso . Un simile approccio garantisce la scalabilità e la prevedibilità necessarie per gestire in modo efficace vetrine ad alto volume altamente competitive .

Cosa definisce i parametri di precisione della lavorazione di precisione di pezzi acrilici per apparecchiature a semiconduttore?

La produzione di precisione di componenti per apparecchiature a semiconduttore richiede precisione, pulizia e stabilità per un lungo periodo di tempo in condizioni ostili. Questo documento delinea gli standard di produzione di precisione da noi applicati durante l'esecuzione lavorazione di precisione di parti acriliche per semiconduttori. Di seguito descriviamo i requisiti tecnici necessari per produrre componenti con precisione misurata in sub-micron, assenza di contaminazione e longevità superiore a cinque anni sotto vuoto o sostanze chimiche.

Ambiente di produzione certificato per camere bianche

• Controllo del particolato: tutta la lavorazione avviene all'interno di un impianto di produzione in camera bianca certificato Classe 1000 (ISO 6). La lavorazione delle parti avviene in una stazione di lavoro pulita a flusso laminare con filtro HEPA. Queste postazioni di lavoro sono destinate alla manipolazione e all'imballaggio delle parti finali.
• Protocollo di igiene dei materiali: i materiali acrilici estrusi personalizzati in entrata vengono puliti tramite un processo di pulizia a ultrasuoni e gli strumenti sono conservati in strutture separate.

Raggiungimento di forma e precisione dimensionale inferiori al micron

1. Piattaforma di lavorazione ad altissima precisione: le nostre macchine utensili sono dotate di tecnologia di stabilizzazione della temperatura e mandrini con cuscinetti ad aria , producendo una precisione di rotazione inferiore a 0,001 mm , offrendo una precisione di rotazione lavorazione di precisione di livello semiconduttore .
2. Correzione basata sulla metrologia: per misurare in-process viene utilizzato un interferometro laser, consentendo la correzione del percorso utensile in-process in grado di mantenere tolleranze di posizione ristrette di ±0,005 mm , un principio chiave alla base dei processi di lavorazione di precisione certificati .

Post-elaborazione per l'integrità chimica e del vuoto

• Distensione e ricottura: tutte le parti saranno soggette a un processo di ricottura termica che rimuove tutte le sollecitazioni di lavorazione, prevenendo il degassamento.
• Finitura superficiale per inerzia: la finitura superficiale viene lucidata fino a ottenere una finitura superficiale di grado ottico ( Ra < 0,4μm ), formando una finitura superficiale inerte che impedisce l'adesione delle particelle e la penetrazione chimica.

Convalida e garanzia delle prestazioni a vita

1. Ispezione finale completa: ogni parte viene sottoposta a test dimensionali (CMM), analisi della finitura superficiale e certificazione di pulizia secondo gli standard IEST, che garantiscono che la parte soddisfi i severi requisiti perlavorazioni meccaniche di precisione ad alta affidabilità .
2. Tracciabilità completa: la tracciabilità completa dei materiali e dei processi è garantita, dall'acrilico estruso grezzo personalizzato alla parte finita pronta per la spedizione. Viene fornita la certificazione completa.

Questo standard riconosce che i materiali di qualità semiconduttrice vengono prodotti attraverso un rigoroso controllo dell'ambiente, strumenti ad altissima precisione e una rigorosa convalida . La differenza fondamentale tra le nostre capacità sta nel combinare le migliori pratiche di produzione in camera bianca con processi di lavorazione meccanica di precisione certificati . Ciò garantisce che i nostri componenti abbiano la stabilità, la pulizia e la longevità richieste dalle applicazioni di produzione di apparecchiature per semiconduttori.

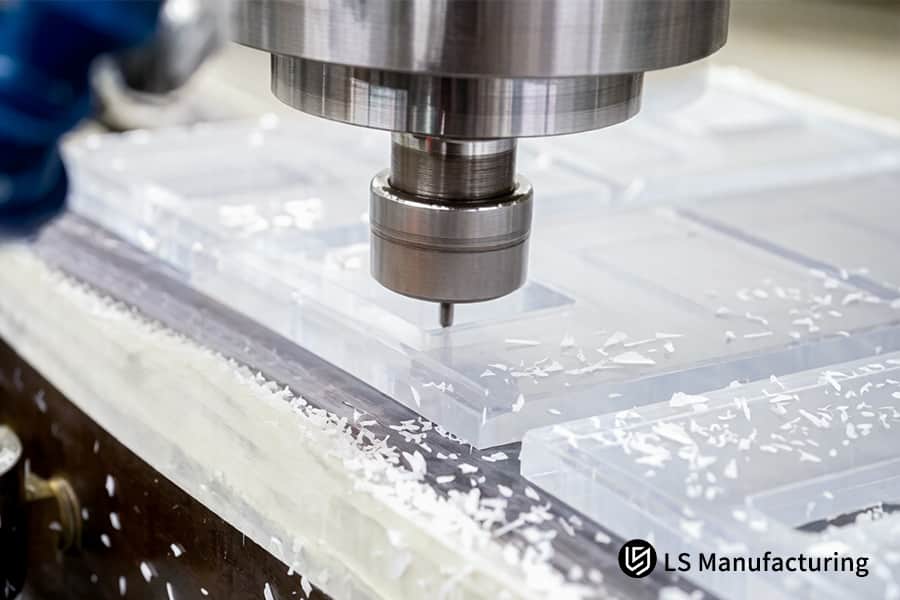

Figura 3: Una fresa a candela in metallo duro lavora materiale acrilico di grado medicale per la custodia di un trasduttore a ultrasuoni.

Perché la lavorazione CNC per l'acrilico è il metodo più affidabile per geometrie multiasse complesse?

Per i componenti con contorni 3D complessi o cavità profonde, i metodi tradizionali come la termoformatura non riescono a soddisfare i requisiti di tolleranza stretta e posizione reale. Questo documento spiega in dettaglio il motivo Lavorazione a 5 assi è la soluzione definitiva, che consente la realizzazione completa su 5 lati in un'unica configurazione. Questa metodologia elimina gli errori cumulativi derivanti da più fissaggi, garantendo direttamente la perfetta coassialità tra le caratteristiche e riducendo i tassi di scarto dell'assemblaggio per geometrie complesse e complesse .

Aspetto	Strategia tecnica e risultati
Fabbricazione a configurazione singola	La lavorazione CNC simultanea a 5 assi per l'acrilico realizza tutte le lavorazioni in un'unica configurazione, evitando l'accumulo di tolleranze superiori a 0,1 mm a causa delle varie configurazioni.
Percorsi utensile ottimizzati per cavità	Percorsi utensile dinamici e utensili appositamente progettati controllano la forza di taglio per mantenere pareti di ±0,1 mm di spessore per cavità profonde e con rapporto di aspetto elevato.
Metrologia di processo​	Un sistema di ispezione al volo misura i punti di riferimento ed esegue la compensazione necessaria per ottenere una precisione di posizionamento di 0,02 mm in applicazioni complesse di lavorazione meccanica di precisione .
Controllo termico e stress	Applicazione di refrigerante pulsato e percorsi utensile ottimali perlavorazione di precisione multiasse ridurre al minimo la generazione di calore per evitare la distorsione della parte.

Questo documento dimostra che l'affidabilità geometrica delle parti complesse dipende dall'integrazione del processo. Attraverso il nostro servizio di lavorazione di precisione , affrontiamo direttamente i problemi relativi al disallineamento e ai bassi rendimenti al primo passaggio impiegando l'eccellenza tecnica attraverso i mezzi di lavorazione con una sola impostazione e verifica in-process. Con l'uso di lavorazione avanzata di precisione a 5 assi , sofisticate geometrie complesse vengono create con precisione.

In che modo le soluzioni acriliche estruse colate personalizzate possono adattarsi alle fluttuazioni di temperatura estreme?

I componenti realizzati in acrilico che si trovano in un ambiente in cui si verificano sbalzi estremi di temperatura saranno soggetti a guasti meccanici nonché a espansione o contrazione termica. Al fine di fornire a acrilico estruso colato personalizzato , offriamo un metodo di progettazione e selezione dei materiali , che terrà conto del tasso di espansione lineare di circa 0,07 mm/m·°C a temperature comprese tra -20°C e 60°C .

Analisi DFM predittiva per la deformazione termica

Nella prima fase, conduciamo uno studio DFM approfondito durante la fase di quotazione. Utilizzando la simulazione FEA, stabiliamo le aree ad alta concentrazione di stress per il componente sotto la differenza di temperatura data. I risultati dello studio FEA determineranno la selezione del materiale appropriato, acrilico colato a bassa espansione o acrilico estruso più resistente. Inoltre, i risultati determineranno le modifiche progettuali necessarie prima della finalizzazione protocollo di lavorazione di precisione .

Funzionalità di compensazione dell'espansione integrate nel design

Al fine di ridurre lo stress nelle parti, il nostro approccio prevede la progettazione di determinati offset geometrici nella parte per compensare tale stress. Nel caso di un giunto di fissaggio, realizziamo asole allungate o fori di cedevolezza che consentono il libero movimento, riducendo le sollecitazioni di taglio causate dal fissaggio. Per le applicazioni a pressione, calcoliamo gli adattamenti ottimali considerando le diverse dilatazioni termiche tra acrilico e metallo; questo è un passo essenziale nel nostro servizio di fabbricazione acrilica personalizzata per applicazioni in ambienti caldi.

Lavorazione di precisione con tolleranza termica

Tutte le dimensioni critiche sono lavorate con tolleranze compensate dalla temperatura. Regoliamo le dimensioni di lavorazione target in base alla temperatura operativa media prevista , garantendo che la parte rientri nella tolleranza nell'intero intervallo di servizio. Ciò richiede lavorazione di precisione ad alta stabilità su apparecchiature a temperatura controllata per ottenere la necessaria consistenza di +/-0,05 mm , garantendo che le funzioni di compensazione funzionino come previsto e consentano l' espansione termica calcolata.

Validazione attraverso stress test ambientali

Convalidiamo il progetto sottoponendo i campioni prototipo a test di cicli termici che replicano l'ambiente specifico del progetto. I controlli dimensionali e le ispezioni visive per le cavillature vengono eseguiti dopo i cicli, fornendo dati empirici per perfezionare il modello FEA e finalizzare i parametri di lavorazione dell'acrilico estruso colato personalizzato , chiudendo il ciclo del processo di ingegneria.

Questo documento sottolinea che l'affidabilità nel ciclo termico è un risultato progettato. Il nostro valore competitivo risiede nel portare avanti l'ingegneria termica nellavorazione di precisione resistente all'ambiente flusso di lavoro. Risolviamo il problema critico dei clienti relativo ai guasti sul campo fornendo componenti che non sono solo lavorati con precisione, ma progettati in modo intelligente per assorbire il movimento termico, garantendo stabilità dimensionale e integrità funzionale a lungo termine.

Perché scegliere la fabbricazione acrilica ad alta precisione per finestre di livello di difesa e sicurezza?

Per le finestre di osservazione balistiche o resistenti alle esplosioni, l'integrità strutturale dell'elemento trasparente è fondamentale quanto la qualità del materiale. Qualsiasi difetto interno o spessore incoerente diventa un punto di rottura. Questo documento descrive in dettaglio la nostra metodologia di fabbricazione acrilica ad alta precisione per pannelli monolitici fusi superiori a 50 mm , concentrandosi su processi che prevengono stress nascosti e garantiscono proprietà uniformi del materiale per soddisfare rigorose certificazioni prestazionali per applicazioni di sicurezza:

Lavorazione pesante controllata per materiali sfusi

• Strategia di taglio del raffreddamento a gradiente: un algoritmo proprietario gestisce dinamicamente l'ingresso termico durantelavorazione di precisione in acrilico fuso per prevenire concentrazioni di stress, utilizzando regolazioni in tempo reale dell'erogazione del refrigerante in base alla profondità di taglio e al carico.
• Strategia di percorso utensile ottimizzata: utilizziamo geometrie di utensili specializzate e percorsi di fresatura trocoidali per distribuire uniformemente le forze di taglio, un protocollo di lavorazione di precisione fondamentale per mantenere le proprietà del materiale nei tagli profondi e pesanti.

Garantire spessore uniforme e qualità ottica

1. Lavorazione fronte/retro a fissaggio singolo: le superfici parallele critiche vengono rifinite in un'unica configurazione per garantire una consistenza dello spessore entro 0,1 mm, un requisito fondamentale per lavorazione di precisione di livello balistico e chiarezza ottica.
2. Finitura compensata: la scansione laser in-process crea una mappa dello spessore, consentendo regolazioni automatizzate del percorso utensile per ottenere l'uniformità dimensionale finale sull'intera superficie del pannello.

Verifica di qualità e documentazione complete

• Test non distruttivi al 100% (NDT): ogni componente viene sottoposto a ispezione a ultrasuoni, fornendo un rapporto di rilevamento dei difetti che è parte integrante del nostro fabbricazione acrilica di alta precisione record di qualità.
• Documentazione di conformità completa: forniamo un certificato di conformità con dati ultrasonici, mappe di spessore e tracciabilità dei materiali, garantendo la conformità ISO inequivocabile per le applicazioni di sicurezza .

Questo documento definisce il rigore ingegneristico richiesto per le armature trasparenti critiche per la sicurezza. Il nostro valore è fornire non solo una parte, ma un'integrità verificabile. Risolviamo il rischio del cliente di cedimento materiale latente implementando la mitigazione controllata dello stress protocolli di lavorazione di precisione convalidati , abbinato alla convalida NDT al 100% . Questo processo dimostrabile e documentato crea la fiducia essenziale per partenariati a lungo termine nel settore della difesa e della sicurezza.

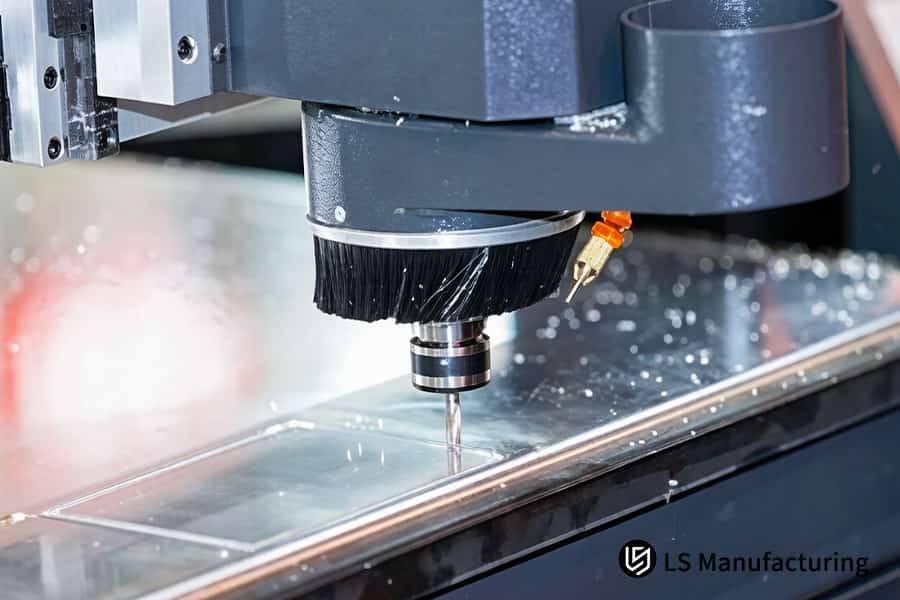

Figura 4: Un trapano CNC con refrigerante crea un foro preciso nell'acrilico trasparente per parti di dispositivi ottici o di visualizzazione.

Produzione LS: rotori per centrifughe ad alta precisione di grado medico - Soluzioni personalizzate per la fabbricazione di materiali acrilici

Questo documento descrive in dettaglio come la fabbricazione acrilica personalizzata progettata da LS Manufacturing ha risolto un guasto critico nel rotore di una centrifuga medica. Di fronte ad una resa del 45% dovuta allo stress cracking a 15.000 giri/min , abbiamo implementato una riprogettazione dei materiali e del processo. La soluzione dimostra il nostrolavorazione di precisione specifica per l'applicazione​ capacità per componenti mission-critical:

Sfida del cliente

Il precedente fornitore del cliente ha lavorato un rotore del diametro di 300 mm partendo da acrilico estruso di 20 mm di spessore . Il processo precedente ignorava lo stress intrinseco del materiale e generava calore eccessivo, causando microfessure radiali. Ciò ha comportato una percentuale di superamento del 45% durante i test di qualificazione di 15.000 RPM , mettendo a repentaglio il lancio del prodotto e rischiando un ritiro su vasta scala della piattaforma del dispositivo diagnostico, causando notevoli ritardi nel progetto ed esposizione finanziaria.

Soluzione di produzione LS

Abbiamo specificato un acrilico a fusione cellulare ad alta reticolazione per un'omogeneità strutturale superiore. La lavorazione ha utilizzato un CNC ad alta velocità a 5 assi con a lavorazione di precisione a basso stress strategia : i percorsi utensile a micro-passi e il raffreddamento ad aria refrigerata hanno impedito il riscaldamento localizzato. È seguito un ciclo critico di ricottura a fasi di precisione di 4 ore, che ha alleviato tutte le tensioni interne. Il rivestimento finale è stato eseguito utilizzando un dispositivo a vuoto, garantendo una planarità critica di ±0,02 mm per un perfetto equilibrio dinamico, essenziale per componenti di precisione ad alto numero di giri .

Risultati e valore

I rotori consegnati hanno raggiunto un tasso di guasto dello 0% (0 crepe) attraverso 50.000 cicli di test di resistenza a 15.000 giri/min . La resa di produzione finale ha raggiunto il 99,8%. Fornendo un componente che non richiedeva bilanciamento dinamico secondario, abbiamo eliminato 120 dollari di costi di post-elaborazione per unità di dispositivo finale. Questo risultato convalidato della produzione di precisione ha portato il cliente a nominare LS Manufacturing come unico fornitore globale per tutti i componenti trasparenti di questa linea di prodotti medici.

Questo caso sottolinea che l'affidabilità sotto carichi dinamici estremi è una funzione della progettazione integrata del processo. Il nostro vantaggio competitivo è risolvere i guasti alla radice attraverso una precisa scienza dei materiali, una lavorazione di precisione certificata a gestione termica e un rigore di validazione, fornendo non solo parti ma prestazioni garantite per applicazioni di fabbricazione acrilica di alto valore .

Dal 45% di rottami a zero crepe. Ottieni una planarità di ±0,02 mm in acrilico con CNC a 5 assi e fabbricazione personalizzata.

Domande frequenti

1. Perché LS Manufacturing è migliore delle officine di plastica standard per i servizi di lavorazione di precisione?

Gestiamo officine a temperatura controllata dotate di macchinari CNC simultanei a 5 assi , che ci consentono di mantenere tolleranze entro ± 0,05 mm fornendo al contempo record di qualità conformi agli standard ISO 13485.

2. Qual è lo spessore massimo per il servizio di fabbricazione acrilica personalizzata?

Possiamo lavorare con precisione lastre acriliche di spessore variabile da 0,5 mm a oltre 100 mm , garantendo una perfetta perpendicolarità anche durante il taglio di più strati impilati.

3. In che modo LS Manufacturing previene le cavillature durante il processo di lavorazione?

Utilizzando formulazioni di refrigeranti acrilici specializzate e implementando un processo completo di ricottura post-lavorazione, alleviiamo lo stress residuo a livello molecolare, eliminando così completamente il rischio di fessurazioni da stress.

4. Potete fornire un preventivo per la lavorazione di precisione in piccoli lotti di acrilico colato?

Sì, non imponiamo severi requisiti di quantità minima ordinabile (MOQ). Fai clic sul pulsante "Richiedi un preventivo" qui sotto per caricare i file STEP; ti forniremo un preventivo direttamente dal produttore entro 24 ore .

5. Cosa è meglio per il mio progetto: componenti acrilici fusi o estrusi?

L'acrilico colato è ideale per le parti che richiedono eccezionale chiarezza ottica e resistenza meccanica, mentre l'acrilico estruso è più adatto per ordini economici e di volume elevato. I nostri ingegneri forniranno consigli personalizzati in base ai requisiti specifici di Design for Manufacturability (DFM).

6. LS Manufacturing fornisce opzioni di finitura superficiale come l'incollaggio con solvente o la lucidatura a fiamma?

Offriamo soluzioni complete di post-elaborazione, tra cui servizi di incollaggio senza giunzioni di grado medico , lucidatura a vapore e rivestimento antistatico (ESD).

7. In quanto tempo posso ricevere campioni di parti acriliche lavorate a CNC?

Sfruttando i nostri sistemi di ingegneria digitale, possiamo completare la produzione di prototipi di alta precisione e organizzare la spedizione espressa internazionale entro 48-72 ore dalla conferma del disegno.

8. Perché scegliere LS Manufacturing come produttore certificato ISO per componenti sia in metallo che in plastica?

Offriamo capacità di lavorazione integrate e multimateriale, che ci consentono di risolvere complesse sfide di tolleranza di precisione, come l'inserimento di componenti trasparenti in telai metallici, e di aiutarvi a semplificare il vostro elenco di fornitori.

Riepilogo

Nel regno dilavorazioni meccaniche di precisione , comprendere le differenze tra acrilico colato ed estruso è solo l'inizio; la vera chiave del successo sta nel trasformare questi materiali in componenti funzionali attraverso gli eccezionali servizi di lavorazione meccanica di precisione di LS Manufacturing. Dalla risoluzione delle fessurazioni microscopiche da stress alla realizzazione di geometrie complesse tramite lavorazione simultanea a 5 assi, abbiamo dimostrato, attraverso dati concreti e casi di studio di livello medico, che collaborare con un produttore che "comprende veramente i materiali" è l'unico percorso per ridurre il costo totale di proprietà (TCO) e migliorare la competitività sul mercato.
