ゴム成形とは何ですか?

車のタイヤから医療用カテーテルに至るまで、ゴム製品は現代の生活のあらゆるところにあります。しかし、誰が生のゴム片を精密工業部品に加工するのでしょうか?答えはゴム成型技術、すべてを行う重要なプロセスです。この記事では、ゴム成形の原理、方法、用途を検討し、エラストマー作成の秘密を明らかにします。

クイックリファレンス: 一目でわかるタップの選択

要素	コアコンテンツ
意味	形を整えるプロセスを使用する製造プロセスゴム材料あらかじめ決められた形状、サイズ、特性に変換します。
目的	特定の機能（弾力性、密閉性など）を備えた環境に優しい製品を作成すること。
原理	ゴムの可塑性を利用して、熱と圧力をかけて金型に充填し、加硫・架橋して硬化させます。
ステップ	原料 → 混合 →成形→ 加硫 → 後加工
メソッド	成形、射出成形、押出、カレンダー加工など。
用途	自動車、工業用、医学、 そして消費財(タイヤ、シール、手袋、靴底)。

このガイドが信頼できる理由LS 専門家による実践的な経験

LS では、単なるゴムのレシピ配合者やプロセス技術者ではありません。私たちは、その極端なアプリケーションの革新者でもあります。過去 10 年間、当社は小さなものから 5,000 を超えるゴム部品の用途に密接に取り組んできました。医療用カテーテルシール巨大な建設機械の防振マウントまで、何百ものゴム配合物の限界を個人的に確認し、成形技術。金型と接着剤の注入能力だけでは、医療精度±0.02mmから超巨大オーダーメイド部品の安定成形まで、高い基準を満たせません。繊細な触感の問題を克服するには、材料科学とプロセス制御において前例のない違いが必要であることを誰よりも高く評価しています。シリコンボタン300℃耐性のフッ素ゴム燃料ラインシールの時間の経過による破損を克服します。

LS は業界の行動をベンチマークしてきました。医療クライアントが埋め込み型製品の大量生産を注文したときシリコーンダイアフラム（超薄肉厚0.1mm、気泡欠陥ゼロ仕様）の場合、一部のサプライヤーは歩留まりが30%未満のためプロジェクトを棚上げした。しかしLS社は、特許を取得した真空マイクロインジェクション成形技術とナノスケールの表面処理技術により、一貫して98％の歩留まりを維持した。このハンドブックには、何千ものゴム破損例のライブラリが含まれているだけでなく、過酷な作業環境向けの LS の量産成功にも依存しています。当社のイノベーションは、単なるゴム配合物の金型への変換を超えています。むしろ、材料改良、金型設計、精密制御技術を駆使して、アイデアを信頼性の高い最終製品に変換します。

ゴム成形の基本原理と核となる要素

ゴム成形: 粘着性のある材料を有用な製品に変える科学

粘着性のある生ゴムが弾力のあるタイヤやシールに変わることを想像してみてください。この魔法は次のような方法で起こります。加硫—ゴムの最も重要な化学的改善プロセス。生ゴムから加硫ゴムへの変化の性質。

加硫: ゴムの「スーパーパワー」プロセス

主な機能:硫黄または過酸化物を使用してゴム鎖間に分子架橋を形成します。 化学反応ゴムの最終的な特性を担当します。

変換：
生ゴム（脆くてベタつく）を加硫ゴム（弾力があり硬い）に変換します。 5～10倍の強度があり、熱や油に強く、「形状記憶」（元の形状に戻る）を持ちます。
重要:加硫しない場合、ゴムはチューインガムのようなもので、圧力によって永久に変形します。

ゴールデントリオ: 熱、圧力、時間

これら 3 つの要素が完全に連携する必要があります。

要素	効果	実際の影響
熱	始まります架橋	低すぎる: ゴムはまだ柔らかいです。高すぎる: 焼けたり脆くなったりします。
プレッシャー	ゴムを金型の細部に押し込みます。	気泡を追い出します。欠陥（隙間、スポンジ状）の防止
時間	反応を完了します。	短すぎる: 製品が弱く、「硬化不足」が発生します。長すぎる: ゴムが脆くなり、「過硬化」が発生します。

プロのヒント:植物はセンサーを使用して、最良の結果 (最良の硬化時間) が得られるスイート スポットを決定します。

金型: 形状の達人

金型の主な目的:最終製品の形状、サイズ、表面の質感を決定します。金型は、製品に正確な寸法(0.01 mm まで!) を与え、表面の質感 (滑らか、滑りにくい、またはブランド) を与え、数千の部品にわたって一貫性を維持する精密金属の「クッキー カッター」です。
金型不要、複雑な形状も不要：金型不要の簡単ゴムシート。複雑な部品 (O リングや靴底など) にはカスタム金型が必要です。車のワイパーから電話ケースまで、あなたが使用するすべてのゴム製品はこの科学に基づいています。

主なゴム成形加工法

天然または合成の生ゴムは、混合、成形、硬化 (または加硫) のプロセスを経て、成形可能なゴムを製造します。これにより、展性が高く、弾力性があり、弾性のある材料が生成されます。以下は主なゴムの表です。成形加工方法。

方法	原理	特徴/応用

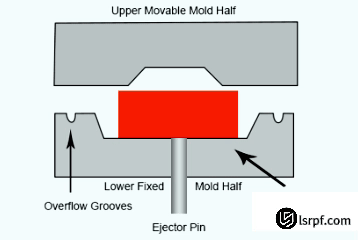

圧縮成形	予備成形済みゴムコンパウンド加熱された金型キャビティに製品を入れ、金型を閉じて加圧して加硫します。	非常にシンプルな設備と安価な金型。小規模から中規模のバッチサイズ、非常に大きなサイズ、または厚肉の部品に適しています。かなり効率が低い。
トランスファーモールディング	ゴムコンパウンドは供給キャビティ内で予熱され、可塑化されます。次に、コンパウンドは、加硫のためのプランジャー圧力によってフロー チャネルを介して閉じた金型キャビティに注入されます。	製品の寸法精度が高く、バリが少なく、より複雑な部品やインサート付きの部品を成形できます。圧縮成形に比べ高効率です。
射出成形	プラスチック射出成形と同様に、ゴムコンパウンドはバレル内で可塑化され、スクリューまたはプランジャーを介して高圧かつ高速で密閉された加熱された金型キャビティに射出されて加硫されます。	最高の効率、高度な自動化、高精度、最小限のフラッシュで、大型、複雑、精密なコンポーネントに適しています。設備と金型のコストが最も高くなります。
押し出し	ゴムコンパウンドの可塑化は次のように行われます。 押出機そして、ダイを通して一定の断面の異形材（チューブ、ロッド、ストリップ、または異形材）に連続的に押し出されます。プロファイルの硬化は、その後の加硫 (熱風、電子レンジ、または塩浴) によって行われます。	用途:ホース、シールストリップ、ワイヤーおよびケーブルの被覆、プロファイルなど。
カレンダー加工	ゴムコンパウンドは、一連の回転熱ロールを通過し、カレンダー加工されて、所望の厚さと幅のフィルムまたは布地カバー（たとえば、タイヤコード）になります。	用途：フィルム、テープ（インナーライナーなど）、一部のシート素材。
ディップ成形	型（雄型）をラテックスまたはゴム溶液に浸します。それを取り出して乾燥させ、その後加硫して中空製品（手袋、風船、コンドームなど）を製造します。	薄肉、中空、使い捨てのアイテムに最適です。

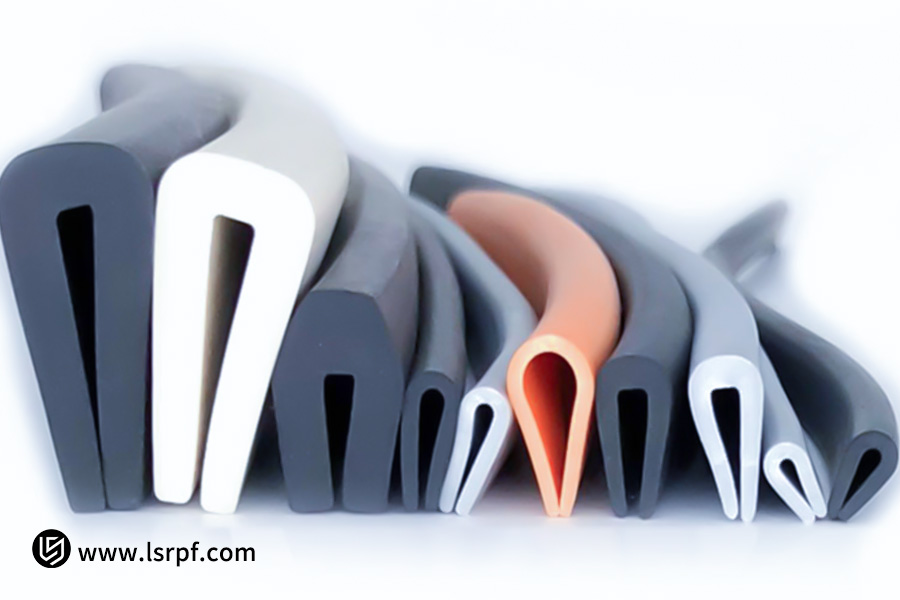

ゴム材料: 生ゴムから成形可能なコンパウンドまで

ゴム素材

一般に、天然ゴムと合成ゴムの 2 つのカテゴリに分類されます。天然ゴム（NR）はゴムの木を主原料としており、弾性、耐摩耗性、引張強度に優れており、タイヤやホースの製造に広く使用されています。合成ゴム（SBR、BR、NBR、EPDM、CR、IIR、FKM、シリコーン、AU/EUなど）は人工的に製造されており、耐油性や耐熱性などの要求に応じたさまざまな特性を持った品種が豊富にあります。自動車、産業、医療業界で広く使用されています。

一次生ゴムの材質製品は生ゴム、配合剤、繊維材料、金属材料です。生ゴムが原料です。配合剤は、ゴム製品の一部の性能を向上させるために使用される補助材料です。ゴム製品の骨格となる繊維素材（綿、麻、羊毛などの人造繊維、合成繊維）と金属素材（鋼線、銅線）は、機械的強度を高め、変形を抑える作用があります。次に、ゴム製品製造における配合の意義、主配合剤、混合作業についてお話します。これが役立つことを願っています。

の重要性配合

加工性を高め、コストを最小限に抑え、強度、耐摩耗性、耐油性、耐候性、難燃性などの特定の特性を向上または付与するために利用されます。

加硫システム:加硫剤 (硫黄、過酸化物など)、促進剤、および活性化剤 (酸化亜鉛やステアリン酸など)。
強化充填剤：シリカ、カーボンブラック、炭酸カルシウムなど（強度、耐摩耗性の向上、コスト削減のため）。
保護システム:オゾン酸化防止剤、酸化防止剤、光安定剤 (老化を遅らせるため)。
軟化可塑剤:加工流動性と低温性能を高めます。
加工助剤：粘着付与剤、分散剤など

混合工程

生ゴムやゴムを均一に配合する作業可塑化ゴム他の配合剤と併用。目的は、ゴム製品の物理的および機械的特性、加工性能、生産経済性を向上させることです。ゴムの特性を一定にするために、充填剤、補強剤、促進剤、加硫剤などの固体および液体の材料をゴム中に均一に分散させるプロセスです。不適切な混合は、その後の加工時に焦げや曇りの問題を引き起こし、製品の品質に影響を与える可能性があります。

ゴム成形装置および金型

主な成形設備

プラテン加硫機:
巨大なアイロンと同様に、上下の加熱プレートを利用して高温を発生させると同時に、クランプ力を発揮してゴムを圧縮します。圧縮成形（シールなど）に利用できます。トランスファーモールディング(ランナーシステム付き)、加熱プレート。使い方が簡単で、少量から中量の生産に適しています。

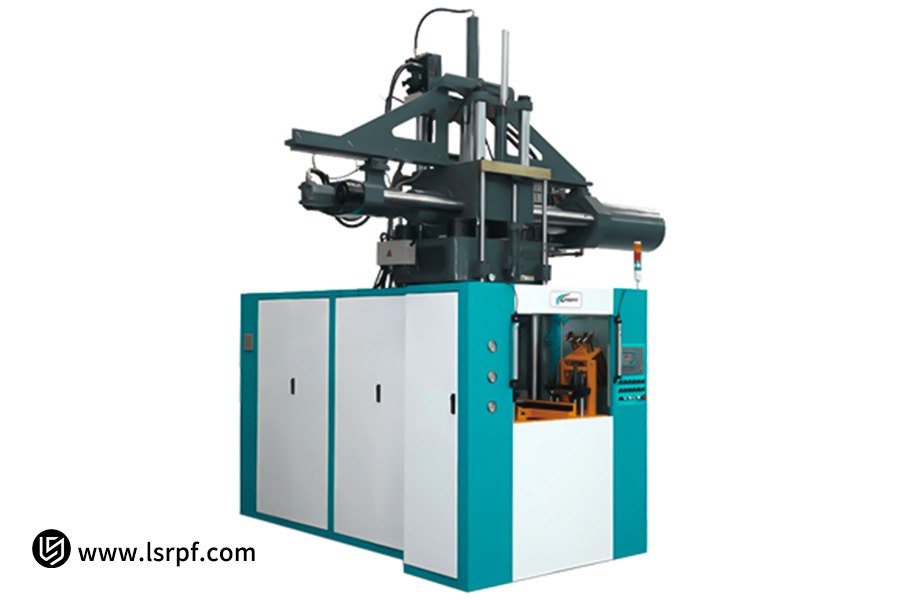

ゴム射出成形機:
医療用注射器と同様に、可塑化ユニットがゴムを溶かし、射出ユニット金型に高圧射出を行い、クランプユニットが金型を閉じます。精密で複雑な部品（自動車用オイルシールなど）を無駄なく高効率に製造することができます。

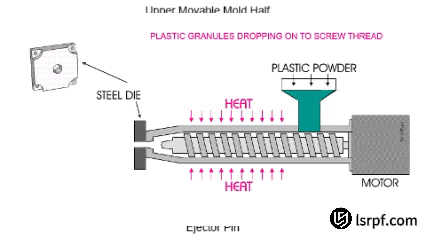

押出機:
製麺機と同様に、回転するスクリューがゴムをダイを通して前方に押し出し、連続した形状 (ホース、シール ストリップなど) を作成します。のために押出成形スクリュー、バレル、ダイス、加熱および冷却システムで構成されます。加熱および冷却システムにより温度を正確に制御し、安定した押出を保証します。

カレンダー:
麺棒アセンブリのような複数の精密ローラーで構成されたカレンダーは、ゴム配合物を均一なシートにプレスするか、布地表面 (タイヤコードなど) にコーティングします。ローラーのギャップを0.1mmまで調整して厚みをコントロールできます。

ツーリング

材質：通常、P20、H13、アルミニウム合金などの高張力金型鋼で作られます。に適しています試作金型そして少量のバッチ。

重要な設計:考慮事項には、キャビティ設計、パーティング表面、ランナー/ゲート (射出/搬送)、通気、加熱/冷却システム、エジェクター機構が含まれます。

要素	関数
キャビティ	その中の「ネガティブスペース」成形品、最終的な形状とサイズが決まります。
パーティングライン	金型が開くポイントで、バリと脱型のしやすさを決定します。
ランナー/ゲート	導く「チャネル」ゴム素材キャビティに注入します (射出/トランスファー金型の場合のみ)。
通気口	気泡（幅0.02mm程度）が入らないようにエア抜きをしてください。
冷却チャネル	金型温度を制御し、サイクルタイムを短縮します。
エジェクタピン	完成した製品を金型から押し出します。

コストと寿命:これらはゴム成形への多額の投資を意味し、製品の品質と生産性に直接影響します。

金型はゴム成形における基本的な投資です (生産コストの 30 ～ 60% を占めます)。鋼製金型高品質の製品は 100 万サイクル以上動作します。設計に欠陥があると、製品の欠陥や生産のダウンタイムが発生し、大幅なコストが増加する可能性があります。

プロセスパラメータと制御

主要なプロセスパラメータ

温度：バレル温度（注射）、金型温度、硬化温度。これらは硬化速度と配合物の流動性に直接影響します。

圧力：射出圧力、保持圧力、型締力。これらは充填、圧縮、バリの防止を実現します。

時間:射出時間、保持時間、硬化時間。これらにより、完全な充填と適切な硬化反応が得られます。

コンパウンドの状態:予熱温度、可塑性、またはムーニー粘度に常に注意してください。

プロセス管理の重要性

生産中、バッチ間の一貫性を保証し、スクラップを最小限に抑えます。これには、温度、圧力、時間の正確な測定と文書化が必要になります。

レオメーターの使用:レオメーター主にゴム配合設計、生産品質管理、新製品開発に使用されます。加硫プロセス中のゴム特性の変化を分析し、ゴム材料を評価および最適化します。これは、最適な硬化時間である T90 などのゴムコンパウンドの硬化特性を監視するために研究室やオンラインで使用されます。

ゴム成形品の用途

分野	応用
自動車産業	Oリング、オイルシール、ガスケット、ショックアブソーバー、サスペンション、ホース、ウェザーストリップ、ワイパーストリップ、タイヤ（トレッド押出成型）。
建設とエンジニアリング	橋梁ベアリング、伸縮継手シール、建築用シーラント、防水膜、ショックアブソーバー。
産業機器	各種シール、コンベヤベルト、ゴムロール、ライニング、緩衝部品、フレキシブルコネクタ。
電子およびエレクトロニクス	ワイヤーとケーブル、ボタン、シールリング、絶縁ガスケットの絶縁と被覆。
医学	医療用カテーテル、IV チューブ、シール、手袋 (含浸)、おしゃぶり、補綴部品。
消費者向け製品	靴底、おもちゃ、キッチン用品（ヘラなど）、スポーツ用品のハンドル、ダイビング用品。
航空宇宙	燃料システムコンポーネント、ショックアブソーバー、高性能シール (FKM などの特殊ゴムが必要)。

よくある質問

1. ゴム成形とプラスチック成形の主な違いは何ですか?

基本的な違いは加硫（架橋）です。プラスチック成形品つまり、射出成形と押出成形は、主に形状を固定するために溶融および冷却する物理的なプロセスであるのに対し、ゴム成形品は化学プロセスであり、加硫ステップを含める必要があります。プラスチックは塑性的に流動しますが、ゴムは弾性的に流動します。プラスチックの場合は、成形作業が終われば製品が完成します。ただし、ゴム成形の場合は成形後に加硫工程が必要です。

2. 最適なゴム成形プロセスはどれですか?

射出成形は一般に、特に大量、複雑な形状、精密な小型部品の場合、最も効果的なプロセスです。また、高度な自動化も実現しており、短い成形サイクル、無駄を最小限に抑えます。 2 番目に効果的な成形プロセスはトランスファー成形です。圧縮成形は、ゴムを成形する場合、射出成形に比べて効率が劣ります。

3. 製品に適したゴム成形プロセスを選択するにはどうすればよいですか?

製品の形状に応じて、製品が複雑な場合やインサートが付いている場合は、インジェクションまたはトランスファーモールディングが好みです。製品が単純な部品の場合は、成形が優先されます。一定の断面を得るには、押し出しが優先されます。薄肉中空品の場合、浸漬が好みです。生産量に基づいて、大規模なシリーズの場合は射出成形が優先されます。小規模および中規模のシリーズの場合は、圧縮成形またはトランスファー成形が優先されます。高い寸法精度を得るには、射出成形またはトランスファー成形が必要です。コストに基づいて考えると、射出成形装置が最も高価であり、最も安価なのは圧縮成形です。製品に基づいて材料特性高粘度ゴムや感熱ゴムなどの圧縮成形やトランスファー成形が選択可能です。製品サイズに応じて、大きくて厚い製品は主に圧縮成形されます。

4. なぜゴム製品を「加硫」する必要があるのですか?加硫せずに製造することは可能ですか？

いいえ、未加硫（生）ゴムは分子鎖が直線であるため、強度が低く、変形しやすく、耐摩耗性や耐溶剤性に劣り、温度に敏感であり、実用的ではありません。加硫は、化学反応により直鎖状の分子鎖を相互結合させて三次元の網目構造を形成します。 架橋ゴムに接着し、高弾性、高強度、耐摩耗性、耐溶剤性、耐温度性、寸法安定性などの貴重な特性を与えます。加硫がなければ有用なゴム製品は生まれません。

まとめ

ゴム成形は、生ゴムを加硫プロセスによって正確な形状と優れた性能を備えた製品に変える重要な製造プロセスです。それは製品の寿命と信頼性に直接影響します。ゴム成形パートナーの選択は、製品の中核性能に影響を与える戦略的な選択です。
