Servizi di fabbricazione di lamiere di precisione: considerazioni chiave sul DFM per componenti OEM complessi

Servizi di lavorazione della lamiera di precisione sono diventati il ​​pilastro delle catene di fornitura OEM di fascia alta poiché assicurano la stabilità dei componenti su grandi volumi.

I problemi di lavorazione emergono frequentemente quando le parti diventano più complesse, soprattutto se i fornitori non riescono a identificare gli errori di progettazione in una fase iniziale . A aiuto non hanno una qualità inaspettata, LS Manufacturing fornisce specifiche dettagliate che aiutano a produrre una qualità costante sulla linea.

Otto grandi tecnologie consentono di valutare i principali rischi associati a ciascuna fase, ovvero cosa potrebbe andare storto e come prevenirlo ancor prima che le linee inizino a rallentare. È possibile ottenere risparmi sostanziali sui costi evitando ritardi sulle linee e rottamazione dei prodotti finali.

Produzione di massa efficiente della fabbricazione di lamiere per OEM: elenco rapido delle risposte principali

Questo articolo riguarda i tuoi problemi principali. Elenca otto tecnologie chiave. Quindi mescola dati ed esempi di vita reale per aiutarti a superare i problemi della produzione di massa. LS Manufacturing fornirà una soluzione operativa per la fabbricazione della lamiera.

Perché cap scegli LS Manufacturing For Servizi di fabbricazione di lamiere di precisione?

Essendo uno dei principali OEM, alcuni fattori che possono decidere il tuo vantaggio competitivo globale sono la stabilità, la precisione e l'efficienza dei prezzi della fabbricazione delle lamiere.

La scelta migliore è LS Manufacturing, con 15 anni di esperienza nella lavorazione di precisione della lamiera , come interlocutori altamente professionali per i vostri supporti affidabili di lunga data. Se opti per LS Manufacturing, le tue parti saranno conformi a Standard di livello medico ISO 13485 e soddisfare i requisiti OEM globali.

Il nostro sistema CNC completamente a circuito chiuso per la precisione della fabbricazione della lamiera ci consente di normalizzare le tolleranze entro 0,05 mm, risolvere i problemi di lavorazione di cavità di precisione per aumentare la resa dei componenti dal 72% al 99,8% e questo risparmio sui costi di rilavorazione può essere di circa $ 100.000 all'anno.

La nostra soluzione flessibile per la fabbricazione personalizzata di lamiere vi aiuta a evitare la pressione degli investimenti in stampi per piccoli lotti. Dopo che un certo cliente del settore aeronautico lo ha adottato, il costo iniziale dello stampo è diminuito del 60% e il ROI iniziale è aumentato del 45%. Il nostro servizio segue il Norma ASTM A653 per garantire proprietà materiali stabili e precisione di lavorazione ed evitare rischi alla fonte.

Siamo ben consapevoli della vostra esigenza di stabilità della catena di fornitura e abbiamo istituito un sistema di tracciabilità digitale dell'intero processo. Ogni collegamento può essere tracciato e il valore Cpk è stabile a 1,33 o superiore, aiutandoti a ottenere una catena di fornitura controllabile e una qualità tracciabile.

Scegliere noi significa non solo ricevere servizi di lavorazione precisi ma anche consigli personalizzati sull'ottimizzazione del DFM, mitigando in modo proattivo i potenziali rischi della produzione di massa. Contatta subito i nostri esperti tecnici per una valutazione gratuita del processo di fabbricazione della lamiera e sblocca soluzioni personalizzate di ottimizzazione dei costi.

In che modo i servizi di fabbricazione di lamiere di precisione garantiscono tolleranze micrometriche?

Le apparecchiature mediche che comprendono parti di precisione devono essere mantenute entro tolleranze molto precise, anche le più piccole deviazioni possono influire sulla funzionalità del macchinario o, peggio, portare a problemi di sicurezza. Principalmente, il vantaggio dei servizi di lavorazione della lamiera di precisione risiede nell'eccellente controllo delle tolleranze nelle diverse fasi.

1. Sistema CNC a circuito completamente chiuso: utilizziamo un sistema CNC a circuito completamente chiuso per il nostro stampaggio e macchine da taglio laser , offrono feedback in tempo reale e regolazione automatica dei dati di elaborazione. Questo è il motivo per cui possiamo garantire che le tolleranze di stampaggio e taglio rimangono entro un intervallo molto stabile di 0,05 mm, un errore così piccolo da essere addirittura inferiore allo spessore di un singolo capello umano.
2. Compensazione della deviazione dello spessore del materiale: misurando le deviazioni dello spessore del materiale in diversi lotti, creiamo uno speciale database di compensazione che ci aiuta a modificare in anticipo i parametri di lavorazione per contrastare gli effetti non lineari della precisione di piegatura.
3. Calibrazione del sistema di misurazione dell'angolo laser: con l'aiuto del LAMS per controllare e compensare angoli di piegatura e il ritorno elastico continuo, l'errore dell'angolo di piegatura è mantenuto entro 0,5 per l'alluminio T6.

Queste misure garantiscono che i componenti medici soddisfino gli standard di tolleranza del settore, prevenendo guasti di assemblaggio. Per maggiori dettagli, scarica il white paper sui servizi di fabbricazione di lamiere di precisione o contatta un ingegnere per una valutazione gratuita della tolleranza.

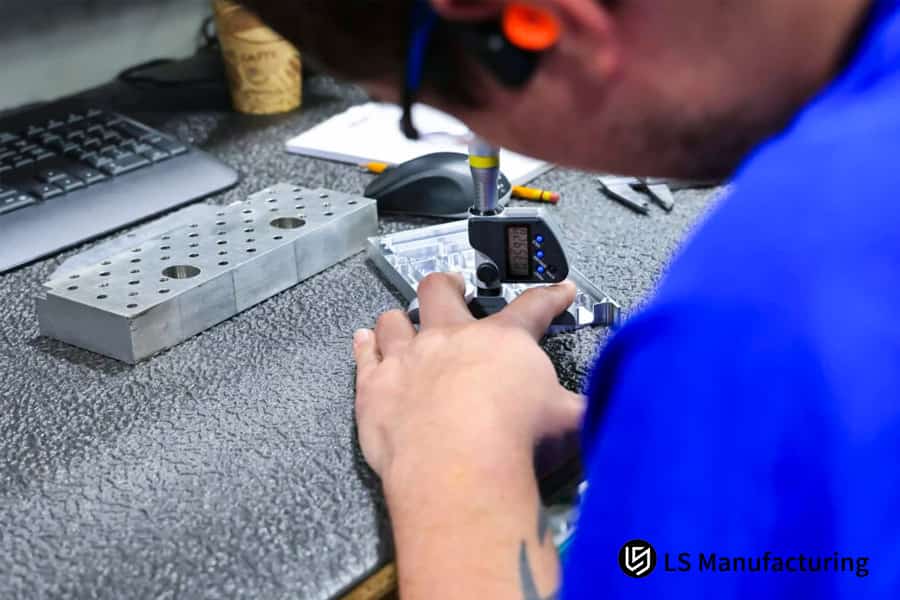

Figura 1:​ Un tecnico utilizza un micrometro digitale per misurare con precisione una parte metallica su un banco di lavoro.

In che modo la fabbricazione di lamiere personalizzate può evitare i costi di stampo per parti irregolari?

I clienti OEM potrebbero incontrare difficoltà con i costi degli stampi quando lavorano su parti in lamiera di piccoli lotti, di più varietà, non standard e irregolari. Le funzionalità di elaborazione flessibili di lavorazione lamiera personalizzata sono la soluzione principale a questo problema.

Unità di produzione flessibile (FMS)

Utilizzando un sistema di produzione flessibile che integra punzonatrici a torretta CNC con tecnologia di lavorazione dei compositi con laser a fibra, eliminiamo la necessità di stampi tradizionali. I vantaggi sono:

• Formatura integrata: senza la necessità di stampi dedicati, può eseguire direttamente la lavorazione integrata di fori svasati, feritoie e maschiature per estrusione , riducendo così il numero di processi e aumentando l'efficienza.
• In grado di gestire piccoli lotti e molteplici varietà: i parametri per diversi processi possono essere modificati molto rapidamente senza cambiare gli stampi, il che porta a una significativa riduzione del ciclo di consegna.

Confronto del ROI di due soluzioni di elaborazione

Per una chiara illustrazione dei vantaggi, viene effettuato un confronto tra il ritorno sull'investimento (ROI) della soluzione tradizionale di produzione di stampi e la soluzione di produzione flessibile LS nella tabella seguente:

In che modo il DFM per la progettazione della lamiera può prevenire le interferenze nelle parti piegate?

Durante la produzione di massa di parti piegate complesse , l'interferenza fisica causata dall'ingresso dello stampo nello spazio ristretto può influire sull'efficienza e portare allo scarto dei pezzi. Il DFM per i criteri di progettazione della lamiera può evitare questo rischio alla fonte.

Ottimizzazione della sequenza di piegatura

Gli errori nella sequenza di piegatura sono fortemente responsabili delle interferenze. Utilizziamo software di simulazione 3D per replicare le fasi di piegatura e impostare un ordine ideale "dall'interno all'esterno, dal piccolo al grande" al fine di eliminare la collisione tra lo stampo e la parte piegata.

Ottimizzazione della progettazione strutturale

Un design studiato con cura può ridurre la possibilità di interferenze e contemporaneamente aumentare la resa. Alcune delle principali azioni che abbiamo intrapreso includono:

• Limitazione minima del bordo di piegatura: basandosi sullo standard 1,5t-2,0t (t = spessore del materiale), abbiamo la nostra tabella dei parametri che specifica il minimo dimensioni del bordo di piegatura di vari materiali di diverso spessore in modo da evitare piegature o interferenze.
• Progettazione dei fori di processo: il posizionamento dei fori di processo all'intersezione delle pieghe non solo elimina la concentrazione delle sollecitazioni, ma fornisce anche spazio sufficiente allo strumento di formatura . Inoltre, in questo modo, la possibilità di interferenze diminuisce del 90% e la resa della produzione in serie aumenta del 35%.

Inoltre, perfezioniamo l'angolo del raggio (R) per bilanciare la precisione e l'efficienza della piegatura. Per la revisione gratuita del progetto DFM (Design for Sheet Metal), invia i tuoi disegni, i suggerimenti per l'ottimizzazione verranno forniti entro 24 ore.

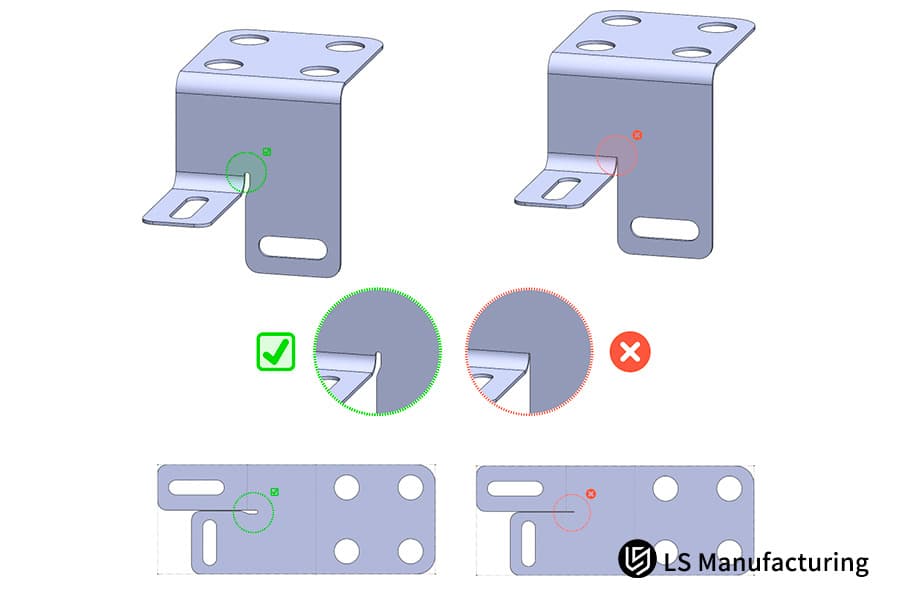

Figura 2:​ I modelli 3D di parti in lamiera illustrano progetti di piegatura corretti e errati per evitare interferenze in una fabbrica.

Come stabilire un controllo di qualità tracciabile nella fabbricazione della lamiera per gli OEM?

I requisiti fondamentali per la collaborazione OEM a lungo termine sono la stabilità della catena di fornitura e la tracciabilità della qualità. La competitività principale di fabbricazione di lamiere per gli OEM è stabilire un sistema di controllo qualità completamente tracciabile durante l'intero processo per evitare fluttuazioni della qualità dei lotti.

Controllo completo della qualità del processo

Il nostro controllo qualità abbraccia l’intero flusso di lavorazione, con standard e procedure chiare in ogni fase:

Servizio di tracciabilità dedicato

Per collaborazioni OEM a lungo termine, forniamo servizi di tracciabilità dedicati per migliorare la stabilità della catena di fornitura. Le pratiche riguardano:

• Sistema di Tracciabilità Digitale: Creazione di un sistema completo con un codice di tracciabilità univoco per ogni lotto di componenti, consentendo di ottenere dati in tempo reale in ogni fase .
• Servizio clienti dedicato: fornire ai clienti account di sistema di tracciabilità a lungo termine in modo che possano accedere ai dati di elaborazione per ciascun lotto in qualsiasi momento ed eliminare così i punti ciechi della qualità.
• Ispezione aggiuntiva di grado aerospaziale: l'esternalizzazione dei test non distruttivi per l'aggiunta di parti in lamiera di grado aerospaziale è il metodo utilizzato per soddisfare i requisiti della catena di montaggio globale OEM .

Eseguiamo controlli non distruttivi su parti in lamiera di grado aerospaziale e fornire inoltre ai clienti a lungo termine account di tracciabilità dedicati, che supportano una qualità controllabile e tracciabile.

In che modo la lavorazione multiasse risolve la formatura di componenti complessi in lamiera?

Le parti OEM stanno diventando sempre più complicate ogni giorno, con un livello elevato componenti complessi in lamiera essendo caratterizzato da cose come superfici curve e fori smussati. Ovviamente, i metodi di lavorazione convenzionali creano abbastanza facilmente errori di bloccaggio secondari e questo è qualcosa che la nostra tecnica di lavorazione multiasse elimina completamente.

Attrezzature di lavorazione multiasse e programmazione

Unendo l'uso di taglio laser a cinque assi e unità di piegatura di precisione con programmazione CAM esperta, siamo in grado di eliminare completamente gli errori di bloccaggio secondario sia dal punto di vista delle attrezzature che da quello tecnologico. I vantaggi sono i seguenti:

• Attrezzatura di lavorazione a cinque assi: ha la capacità di eseguire la lavorazione da diverse direzioni diverse, è in grado di lavorare direttamente superfici curve e fori smussati senza eseguire operazioni di bloccaggio multiple , in modo che non vengano introdotti errori di bloccaggio.
• Ottimizzazione della programmazione CAM: diventa colui che pianifica accuratamente il percorso di lavorazione, ottenendo zero errori di bloccaggio secondari e, allo stesso tempo, riducendo l'ossidazione nella zona interessata dal calore , il che significa che la precisione della formatura è garantita.

Ottimizzazione dell'adattamento dei materiali

I parametri dei gas protettivi sono stati regolati in base alle varie proprietà dei materiali in modo da garantire la qualità del taglio e la precisione della formatura. I dati misurati sono:

In che modo la prototipazione di precisione dei metalli garantisce l'accuratezza dei dati nelle iterazioni veloci?

Durante la fase di ricerca e sviluppo, i clienti OEM spesso devono apportare numerose modifiche in rapida successione quando creano un file prototipazione metallica di precisione parti. La qualità dei dati del prototipo può essere un fattore decisivo per una produzione di massa di successo . Molti clienti si ritrovano a dover eseguire operazioni di debugging dello stampo, dispendiose in termini di tempo e denaro, a causa delle deviazioni dei dati.

Modello di prototipazione a ciclo chiuso

La base del nostro servizio di prototipazione rapida è un modello a ciclo chiuso di "prototipazione rapida - feedback dei dati - ottimizzazione del processo" e i passaggi sono i seguenti:

1. Prototipazione rapida: Grazie ad un reparto di prototipazione autonomo, possiamo completare rapidamente il lavoro per soddisfare la richiesta di iterazioni ad alta frequenza.
2. Feedback dei dati: monitoriamo i modelli di deformazione dei prototipi mediante misurazioni di alto livello, registriamo i parametri principali (ad esempio il fattore K) e forniamo suggerimenti per la compensazione.
3. Ottimizzazione del processo: miglioriamo il processo in base ai dati del prototipo, prevediamo problemi di produzione di massa e confermiamo la corrispondenza dei dati del prototipo e della produzione di massa.

Supporto tecnologico di base

Quando si ha a che fare conprototipi di piegatura complicati , utilizziamo la tecnologia di simulazione dello stampo su vasta scala per identificare possibili problemi di produzione di massa. In effetti, è stato dimostrato nella pratica che questo modello riduce i tempi di debugging dello stampo di oltre il 50%, il ciclo di sviluppo del prodotto del 30%, pur mantenendo la coerenza dei dati.

Se riscontri problemi quali frequenti iterazioni del prototipo e dati imprecisi, puoi contattare i nostri esperti tecnici per una valutazione gratuita sulla prototipazione di precisione dei metalli o scaricare la guida alla prototipazione.

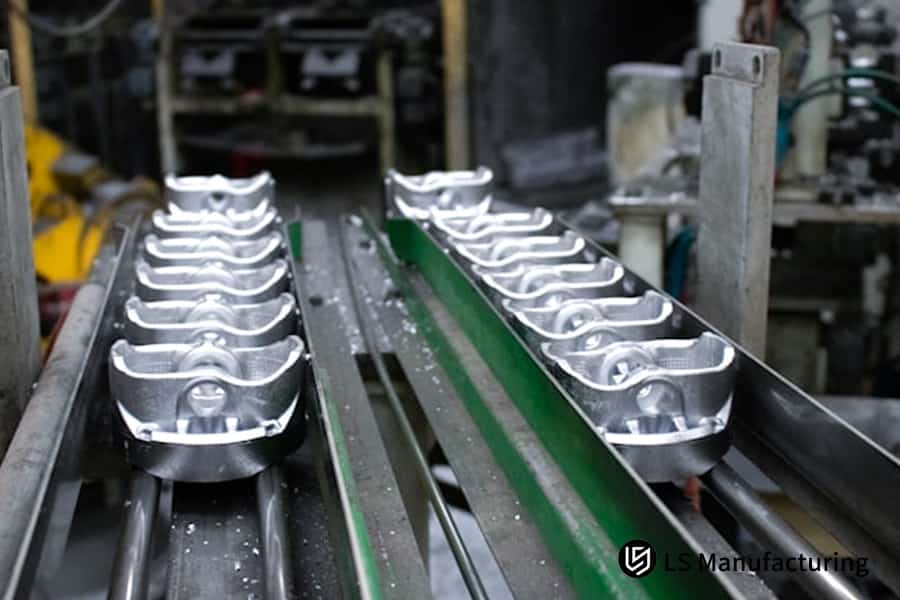

Figura 3: File multiple di parti metalliche identiche e lucide sono allineate con precisione sui trasportatori industriali di una fabbrica.

In che modo l'ottimizzazione della progettazione della lamiera può ridurre il peso e i costi delle parti?

I materiali e i tempi di lavorazione contribuiscono notevolmente al costo di acquisto di componenti OEM di fascia alta. IL ottimizzazione della progettazione della lamiera Lo schema può ottenere una riduzione del peso e una riduzione dei costi migliorando al tempo stesso la resistenza strutturale attraverso l'ottimizzazione strutturale.

Ottimizzazione della topologia strutturale

Questo metodo è alla base della riduzione del peso e dei costi nella produzione delle strutture. Ci convertiamo componenti saldati in più parti in un unico pezzo stampato e piegato , diminuendo così il numero di stazioni di saldatura e riducendo gli sprechi di materiale.

In seguito all'utilizzo da parte di un cliente aerospaziale, la percentuale di materiali utilizzati è passata dal 75% al ​​92%, e il costo di un'unità è sceso del 18%, anche se la stabilità della struttura è stata ulteriormente migliorata.

Rafforzamento del design delle costole

Progettando in modo intelligente la nervatura di rinforzo, è possibile rendere un componente allo stesso tempo più resistente e leggero senza aumentare lo spessore del materiale. Alcuni dei fatti sono:

• Resistenza migliorata: è possibile aumentare la resistenza alla flessione del componente del 30%, il che è adeguato per soddisfare gli standard prestazionali richiesti dagli OEM di fascia alta.
• Riduzione del peso e dei costi: in grado di ridurre il peso del 15%, con un impatto immediato sulla riduzione del costo delle materie prime e anche sulla riduzione della durata della lavorazione .
• Ottimizzazione su misura: consentire ai clienti di calcolare in modo trasparente l'utilizzo dei materiali e i tempi di lavorazione e, quindi, ridurre i costi medi unitari di approvvigionamento del 15%-25%.

Come controllare lo stress di saldatura nei servizi di fabbricazione di acciaio inossidabile per prevenire la deformazione?

Durante la saldatura di lamiere di acciaio inossidabile 304 e 316L, si verifica abbastanza facilmente una concentrazione di sollecitazioni, che provoca la deformazione e la modifica della forma del componente , l'assemblaggio non sarà più accurato. È davvero una grande preoccupazione per gli ordini dei clienti OEM servizi di fabbricazione dell'acciaio inossidabile .

Processo di saldatura laser pulsato

Il metodo principale per gestire lo stress di saldatura è la saldatura laser pulsata. Un piccolo cambiamento nei parametri può portare ad un livello di stress minore. Quello che segue è un dettaglio:

1. Il controllo accurato dell'apporto termico di saldatura compreso tra 80 e 120 J/mm può ridurre al minimo la zona interessata dal calore e ridurre lo stress.
2. Gli esperimenti dimostrano che i livelli di stress della saldatura pulsata sono inferiori al 60% rispetto alla saldatura tradizionale , prevenendo così deformazioni e deformazioni.
3. Con un apporto di calore di 90 J/mm, la penetrazione della saldatura dell'acciaio inossidabile 316L è risultata essere di 2,5 mm senza deformazioni rilevanti.

Ottimizzazione degli utensili e della saldatura

Attraverso strumenti personalizzati e ottimizzazione del layout di saldatura, lo stress di saldatura è stato rilasciato, garantendo precisione e stabilità dei componenti. Le misure sono le seguenti:

1. Dispositivi di attrezzatura personalizzati: i componenti vengono fissati in base al design della struttura durante la saldatura per garantire che lo stress venga rilasciato in modo uniforme e che non vi sia uno stress locale eccessivo.
2. Ottimizzazione del layout della saldatura: attraverso la saldatura sfalsata e segmentata, la planarità della campata lunga componenti in lamiera sottile è stato controllato entro 0,2 mm/m , sia l'aspetto che le prestazioni sono stati garantiti.

Case study sulla produzione LS: sviluppo di componenti complessi in lamiera ad alto vuoto

In un'area OEM di fascia alta, i componenti con cavità ad alto vuoto sono molto difficili da lavorare, i requisiti di precisione della saldatura, consistenza della piegatura e tenuta sono molto severi. Siamo riusciti a risolvere questi problemi di un cliente di apparecchiature per semiconduttori e ad apportare un grande miglioramento alla resa.

Problemi dei clienti

Durante il tentativo di realizzare componenti in lamiera complessi con cavità ad alto vuoto 316L, il fornitore originale del cliente non è riuscito a controllare la consistenza del raggio interno di piegatura.

Sono state trovate piccole crepe nelle saldature, il tasso di perdita di elio era molto elevato, superiore a 110 Pam/s, e la resa dei prodotti finiti era inferiore al 65% . Inoltre l’azienda sprecava molte materie prime, i tempi di consegna erano molto lunghi e le perdite ammontavano a quasi 150.000 dollari al mese.

Soluzione di produzione LS

• Innanzitutto, abbiamo ricalibrato i parametri del ritorno elastico dell'acciaio inossidabile 316L eseguendo un'ottimizzazione del design della lamiera. Sulla base dei dati precedenti sulle prestazioni del materiale, abbiamo rielaborato il processo di piegatura, mantenendo meticolosamente la tolleranza del raggio interno di piegatura a 0,1 mm in modo che i giunti delle cavità potessero essere sigillati in modo efficace.
• Allo stesso tempo, siamo passati a saldatura laser robotizzata di precisione , tenendo traccia del bilancio termico della saldatura in tempo reale e regolando l'apporto di calore di saldatura su un intervallo di 80-100 J/mm. Insieme all'uso di attrezzature personalizzate, questo approccio ha garantito che lo stress fosse rilasciato uniformemente durante la saldatura multipunto, evitando così microfessurazioni.
• Oltre a ciò, abbiamo riorganizzato il layout della linea di saldatura e siamo passati alle operazioni di saldatura sfalsate per migliorare ulteriormente la tenuta della saldatura. La saldatura di tutti i componenti è stata eseguita in conformità con gli standard ASTM A967.

Risultati e benefici:

Rielaborando il componenti complessi in lamiera ha portato la sigillatura del vuoto a superare il test nel 100% dei casi, con perdite di elio al livello di 5×10⁻¹⁰ Pa·m³/s o meno , il che è decisamente migliore rispetto agli standard del cliente. Le tolleranze di assemblaggio sono state ridotte da 0,3 mm a 0,08 mm in modo da soddisfare le esigenze di assemblaggio.

Grazie a queste modifiche al processo, il cliente è riuscito a ridurre il tempo di rettifica secondaria del 30% e ad avere un calo dei costi di lavorazione per pezzo del 22%, realizzando così un risparmio annuo di quasi 1,8 milioni di dollari e garantendo che il progetto venisse consegnato in tempo.

Questo caso dimostra la nostra capacità di risolvere con precisione i punti critici nella complessa lavorazione della lamiera e di creare valore reale. Se affronti sfide simili, sottoponi le tue esigenze per ottenere soluzioni personalizzate e un preventivo gratuito.

Domande frequenti

D1: Qual è il rapporto tra diametro del foro più piccolo e spessore della lamiera ottenuto dalla lavorazione di precisione della lamiera di LS Manufacturing?

Per la fabbricazione di lamiere personalizzate, il taglio laser a fibra di precisione è di gran lunga il metodo più comune per garantire un rapporto 1:1 tra diametro del foro e spessore della lamiera . Tuttavia, per alcuni materiali speciali, è possibile ottenere un rapporto 0,8:1 e quindi soddisfare i requisiti della maggior parte degli OEM.

D2: Come si mantengono le tolleranze di posizione di parti in lamiera molto grandi e complicate?

Una grande macchina di misura a portale CNC viene utilizzata per l'ispezione 3D a grandezza naturale insieme alla calibrazione in tempo reale tramite un laser tracker. La tolleranza di posizione dei fori di montaggio critici è limitata a 0,15 mm, pertanto garantisce la precisione dell'assemblaggio.

Q3: Viene aggiunto un addebito per gli audit della lamiera DFM (Design for Metal)?

Assolutamente no, gli audit DFM fanno parte del processo complessivo di quotazione e per essi non vengono applicati costi aggiuntivi. Aiutano a sviluppare le soluzioni più convenienti e ad evitare i rischi di produzione in modo proattivo.

Q4: Includete l'elettrolucidatura o la passivazione nei vostri servizi di fabbricazione dell'acciaio inossidabile?

Forniamo servizi di decapaggio e passivazione secondo ASTM A967 e offriamo anche elettrolucidatura a specchio con un valore di rugosità superficiale di Ra 0,2μm per soddisfare diversi standard di qualità della superficie.

D5: In caso di ordini di prototipazione metallica di precisione con caratteristiche di piegatura complesse, come li gestisci?

Disponiamo di un laboratorio di prototipazione separato e di un centro di piegatura multiasse . Dopo la simulazione dello stampo su scala reale, otteniamo un controllo dettagliato dei processi e, pertanto, di solito possiamo completare ordini di prototipi complessi in 3-5 giorni lavorativi, garantendo al contempo l'integrità dei dati.

D6: Qual è il motivo per cui si consiglia l'ottimizzazione della progettazione della lamiera prima della produzione di massa?

Oltre ad aumentare l’efficienza nell’utilizzo delle materie prime, l’ottimizzazione della progettazione della lamiera aiuta anche a ridurre il numero di stazioni di saldatura, abbreviare i tempi di ciclo, migliorare la resistenza strutturale e diminuire i costi di approvvigionamento a lungo termine . Tutto quanto sopra contribuisce al successo della produzione di massa.

Q7: Che tipo di rapporto QC fornite per i componenti OEM di precisione?

Per garantire la tracciabilità della qualità, forniamo una serie di rapporti di test e ispezione, tra cui test sullo spessore del film MTR FAIR, rapporti di test in nebbia salina e rapporti di test non distruttivi di terze parti.

D8: Il servizio di fabbricazione di lamiere di precisione supporta la saldatura di materiali misti?

Certo, abbiamo opzioni di tecnologia di saldatura dei metalli diverse . Ad esempio, possiamo brasare al laser il rame sull'acciaio inossidabile o l'alluminio sull'acciaio inossidabile per soddisfare i complessi requisiti di progettazione OEM.

Riepilogo

La produzione di precisione della lamiera influisce direttamente sulla qualità dei componenti OEM di fascia alta. La scelta di un partner affidabile diventa indispensabile quando si tratta di produzione di massa ed efficienza dei costi.

Dotata di strutture tecnologiche avanzate e di una gestione rigorosa, LS Manufacturing ti aiuta a superare i tuoi limiti di produzione e ti fornisce un supporto sostanziale.

Se il tuo progetto di lamiera di precisione presenta problemi di tolleranza e di costo, puoi sempre rivolgerti agli esperti tecnici di LS Manufacturing per la soluzione più adatta. Carica subito il tuo file STEP o DXF e ricevi un preventivo gratuito insieme a un'analisi completa che ti aiuterà a realizzare le migliori idee ingegneristiche entro 24 ore.
