精密嵌件成型服务直接面对现实世界中嵌件成型的简单在线定义与精密传感器中的嵌件移位、闪光或粘合失效等棘手的应用问题之间的差异。这里的关键问题是由于注塑过程中缺乏模具压力平衡和热失配而导致的“位置漂移”。
LS Manufacturing提供的解决所有这些问题的解决方案包括零位移控制系统、模具中优化的排气以及精确的金属/塑料界面精加工，以确保真正的零缺陷交付成为可能，下面将从技术方面和具体示例来讨论这种专业方法。
精密嵌件成型：零位移快速参考
| 核心挑战 | 零位移工程解决方案 | OEM 组装结果 |
| 插入定位和固定 | 精度控制的模腔，带有机械/真空固定装置以实现稳定。 | 嵌件在模制塑料外壳内的定位精度达到微米级。 |
| 热应力管理 | 镶件的补偿热处理和模具温度管理。 | 防止刀片在冷却过程中由于收缩不均而产生热裂纹。 |
| 材料流和焊缝控制 |
优化浇口工艺嵌件成型参数以确保完全封装。 |
在插入件周围形成无空隙封装，这是电气或流体组件所必需的。 |
| 粘合强度和可靠性 | 插入件表面处理（电镀、蚀刻等）和材料选择以获得最佳粘附力。 | 产生无与伦比的机械接头，可抵抗振动和温度变化。 |
| 我们的自动化插入处理 | 机器人将镶件插入模具，并在每个周期进行视觉系统检查。 | 防止操作失误，实现100%的插入准确率。 |
| 结果：净形功能组装 | 创建一个功能组件，其中插入件已被封装到其最终位置。 | 这消除了任何进一步定位或粘合过程的需要，并简化了产品的组装过程。 |
要点：
- 精度在于夹具：模具捕获镶件的能力在可控变量列表中排在第一位。
- 热管理至关重要：温度不匹配会产生问题，可以通过适当的工程设计来避免。
- 自动化确保一致性：确保一致性的唯一方法嵌件成型公差没有缺陷的是自动化和机器人放置。
- 输出是一个装配体：最终产品必须是子装配体的装配体，而不仅仅是附有镶件的模具零件。
为什么相信本指南？ LS制造专家的实践经验
虽然关于该主题的一般指南有很多，但我们的指南在处理该主题的方法上脱颖而出。事实上，我们在掌握嵌件成型的原理和实践方面花了很多心思。因此，我们决定根据在 LS 制造工作的专家的实践经验来制定我们的指南，他们理解“美国国家标准技术研究院（美国国家标准技术研究所）。
我们的组件绝对至关重要；不能承受任何微米闪光的诊断微流体、必须承受剧烈振动而不剥落的航空航天传感器、需要完美绝缘的汽车连接器。为了满足这些严格的标准，我们的材料选择和验证流程符合严格的标准国际汽车工程师学会，特别是 AMS 系列材料。
这些经验是通过多年的试验和错误获得的，了解如何处理工艺的热动力学以确保不会对镶件施加应力，掌握消除所有微动的特殊夹紧方法，并了解哪种模具表面处理可以实现完全粘合。我们教给您这些来之不易的经验教训，以便您可以将它们应用到您的优势中，防止不必要的试验和错误，并确保您的第一次生产运行不会提供任何位移债券。

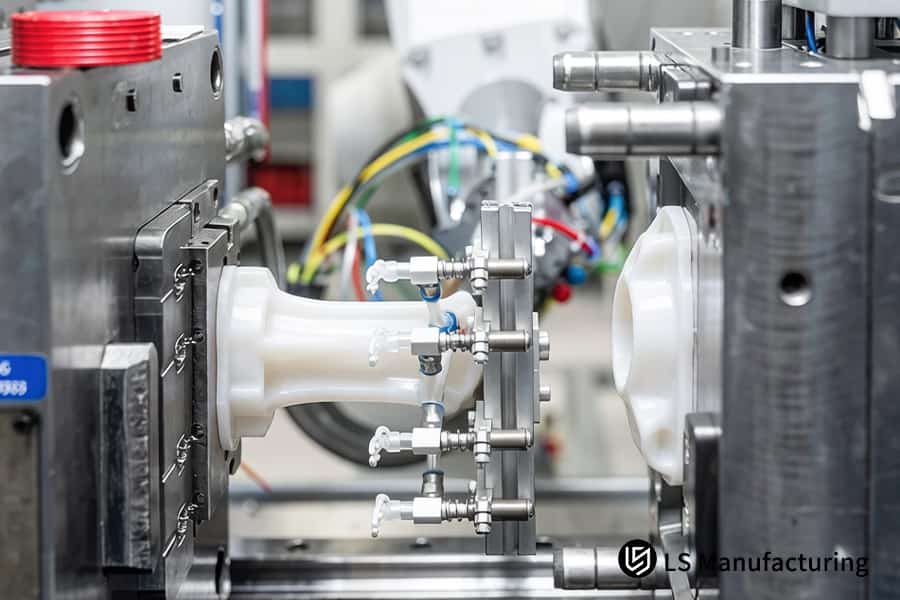

图 1：OEM 嵌件成型服务应用液压将塑料与金属嵌件粘合在一起，用于精密模具中的工业连接器。
为什么零位移对于您的精密嵌件成型服务项目至关重要？
在提供精密嵌件成型服务时，真正的零位移非常重要，因为即使注射阶段的微小位移也会影响机械和电气功能。在我们的方法中，我们考虑注塑工艺通过利用模拟和设计流程进行高压，确保任何移动都小于 10μm 。以下是我们遵循的流程：
通过专有销设计进行主动锁定
开发了专用的热匹配主动锁定销，以在树脂注射之前以已知的反压力对嵌件施加物理约束。在这种方法中，嵌件可以物理地限制在模腔内，这将有助于避免来自塑料的初始压力脉冲。这种方法将从源头上解决问题，从而在大批量嵌件成型中实现嵌件的精确定位。
通过填充模拟优化浇口
通过先进的多相流模型模拟嵌件中的瞬态和不对称压力波，有助于识别嵌件-熔体界面处的压力波不平衡区域。获得的结果将为确定最佳浇口和流道位置提供直接输入，以获得所需的压力分布曲线。目标是减少空腔填充时的整体平移压力，这对于热固性嵌件成型。
过程集成夹紧和验证
机械锁定采用特定的锁模顺序与注塑机周期同步。成型后，极其精确的 CMM 会进行首件检查，其中 CMM 将验证嵌件位置的准确性，以确保嵌件位置符合 CAD 规格。闭环验证有助于保证医疗器械嵌件成型等应用的制造公差小于 0.01 毫米。
本文强调系统工程如何使零位移原理得以应用。我们的OEM 嵌件成型服务将通过我们的机械设计、模拟和夹具参数来展示。由于我们出色的解决问题的能力，我们是 OEM 的完美候选人汽车嵌件成型应用程序。要将这种零位移工程应用到您的项目中，请提交您的组件进行系统审查，并收到经过工艺验证、可立即投入生产的报价。
定制嵌件成型制造商如何确保高压环境下的零位移？
对于任何定制嵌件成型制造商来说，有必要防止嵌件由于成型注射阶段使用的高压而发生任何位移。在注射过程中，即使插入物发生几微米的位移，也必然会影响最终结果。以下是我们解决预测、模拟、主动控制和强化挑战的创新方法嵌件成型对于零位移：
多点同步液压锁紧
- 系统设计：我们的系统涉及将多个液压缸放置在模具内的不同位置以支撑嵌件。
- 主动反作用力：这些液压缸在将塑料注射到模具中之前产生作用在嵌件上的同步力。这会产生预应力。
- 结果：该机制抵抗传入的熔体压力波，从而防止静态插入件经历任何形式的“冲击”位移，这对于高压嵌件成型。
模内传感和动态工艺调整
- 实时监控：支撑柱后面可安装压力传感器。这为我们提供了熔融材料施加在嵌件上的压力的实时读数。
- 闭环控制：然后机器控制软件可以分析压力数据，对注射压力曲线进行微秒级调整。
- 结果：它有助于实时消除任何点上的任何压力不平衡，并在整个嵌件面上建立压力平衡，这是高精度嵌件成型的一项重要技术。
通过填充分析预先缓解漂移
- 仿真驱动设计：使用先进的模流分析软件，我们在相同的高注射压力（例如120 MPa）下模拟填充过程。
- 有针对性的强化：模拟为我们提供了有关漂移向量的必要数据。因此，模具设计基于支撑柱的数量和直径。
- 结果：这种方法使我们能够在模具制造之前主动识别并解决超过95%的可能漂移点，这是模具制造的一个基本特征微嵌件成型流程。
我们的方法描述了预测、控制和强化的闭环工程过程。它通过说明量化信息和控制技术的应用来解决高压位移，证明了我们作为定制嵌件成型制造商的专业知识。这种战略性和整体性的方法是我们的竞争优势，确保关键零件制造的绝对稳定性，例如汽车传感器嵌件成型。
图 2：定制嵌件成型制造商在 LS Manufacturing 将熔融尼龙注入汽车电子元件的不锈钢螺丝周围。
DFM 在您的定制精密嵌件成型成功中发挥什么作用？
和定制精密嵌件成型，零件故障在制造开始之前就已确定。我们的可制造性设计 (DFM)流程在工程中发挥着至关重要的作用，可以预防这些故障发生。本文重点介绍了我们如何干预这些情况，通过冲突解决将设计意图转化为可制造的零件，这是高精度嵌件成型的绝对要求。
| DFM 重点领域 | 技术干预和可量化的结果 |
| 插入预处理 | 降低刀片预热温度可最大限度地减少热冲击，这是成功的关键高温嵌件成型。 |
| 表面工程 | 指定滚花/蚀刻图案可最大化粘合表面积并将拉拔强度提高25-40% 。 |
| CTE 管理 | 基于材料差异的过盈配合可防止成型后破裂。 |
| 流程和浇口设计 | 成型模拟实现了完全封装，并确保没有直接的力施加到嵌件上。 |
| 缓解压力 | 几何重新设计（半径、肋）可消除应力，延长OEM 嵌件成型服务中的疲劳寿命。 |
我们的 DFM 程序会处理可能出现的问题并将其转化为解决方案，展示我们的技术专长。我们通过数据驱动的设计调整来克服脱粘和应力断裂等反复出现的问题。这种解决问题的预防性策略代表了我们独特的销售主张医疗器械嵌件成型和其他关键应用。为了通过预防策略避免代价高昂的故障模式，请提交您的设计进行 DFM 分析，并获得带有保证报价的量化解决方案。
我们如何解决您的 OEM 嵌件成型零件的金属与塑料粘合挑战？
在金属嵌件和塑料封装剂之间建立持久、牢固的粘合是一个主要问题嵌件成型 OEM 零件，直接影响元件的密封能力和机械性能。我们通过双管齐下的策略来解决这个问题，该策略不仅改善了粘合，而且使粘合区域成为组件的最佳部分。通过我们的策略，我们确保金属嵌件和塑料部件之间的长期粘合：
分子键合的等离子体表面活化
我们在成型前对金属嵌件进行低压等离子处理。该过程从微观上清洁金属表面并使其功能化，增加其表面能并产生活性分子位点。这使得熔融塑料能够形成主要化学键（相对于单纯的机械粘合） ，显着增强粘合强度和抗流体侵入性，这对于流体处理嵌件成型。
机械联锁几何设计
除了表面化学方面之外，我们的刀片设计还基于特定的底切图案，例如滚花图案或多角度凹槽。这些图案的设计是通过应力模拟来确定其适当的深度和间距。在精密嵌件成型服务中，塑料材料将流入这些模型中，形成强大的机械抓力，以补充通过化学产生的粘合。
最佳界面形成的过程控制
重要的工艺参数包括嵌件预热温度、模具温度和注射速度。控制这些工艺参数可以保证塑料的材料流到达预先激活的金属材料的表面。这个过程对于高强度嵌件成型服务。
该方法为定制嵌件成型制造商提供了解决粘合失败背后问题的技术专业知识。我们积极主动的综合方法为关键领域提供经过验证、持久的纽带汽车引擎盖下嵌件成型 应用程序，确保性能不会出现故障。
LS Manufacturing 医疗传感器外壳：定制高精度嵌件成型成功案例
下列案例研究重点介绍了LS Manufacturing如何帮助解决主要医疗设备 OEM 面临的良率问题。这种情况需要采用聚碳酸酯制成的小型化传感器外壳，这需要高精度的嵌件成型，能够精确地包围内部易碎的电极组件。该问题是由微米级的位移引起的，导致电气故障。
客户挑战
之前的供应商在其定制精密嵌件成型项目中遇到了嵌件移动超过0.15 毫米的问题。微型 PC 外壳设计用于在其空腔内容纳精致的陶瓷电极。这种移动导致了对电容信号的干扰，从而使项目期间的功能拒绝率增加了35% 以上。这种低产出率导致生产停止，并对下一代产品的发布构成威胁。
LS制造解决方案
该工具经过重新设计，采用了不同的分型线和精确控制的滑动组件，以完全容纳刀片。采用先进的模具温度调节系统来补偿热膨胀。机械和热控制系统的结合，这是强制性的多腔嵌件成型，从根本上有效解决了该问题，从而保证了工艺的稳定性，这对于医疗器械嵌件成型至关重要。
结果和价值
刀片位置始终保持在±0.005mm公差范围内，由视觉 CMM 确认。功能良率提高至99.8% 。此外，由于效率的提高，每个部件的成本降低了22% 。该解决方案提供了快速上市的能力，为我们的客户节省了三个月的时间。 LS Manufacturing被指定为所有嵌件成型 OEM 零件的供应商，包括开发新颖的微流控嵌件成型技术。
我们的工程策略体现在以下项目中：识别任何故障的根源，并应用全面、经过验证的解决方案来修复它们。它展示了我们在提供高精度嵌件成型方面的专业知识，其特点是微米级精度。我们提供有保证的制造稳定性，使我们能够将困难的情况转化为实际的制造场景。
为了确保 ±0.005mm 的插入精度和 99.8% 的良率，请提交您的设计以获得经过验证的包覆成型工艺和有保证的、节省成本的生产报价。
自动检测如何增强零位移嵌件成型的可靠性？
零位移嵌件成型如果不从工艺设计推进到自动化检测，就无法实现制造领域的进步。我们使用的检测生态系统可提供100%在线检测和过程控制。这有助于通过数据驱动的监控确保质量保证流程的一致性，从而保证精密嵌件成型服务：
用于 100% 尺寸验证的在线视觉
- 应用技术： 冲压机顶出侧安装有远心镜头的CCD相机。
- 直接测量：顶出后，扫描零件，捕获插入件边缘和外壳边缘之间的重要尺寸以及轴向定位。
- 即时行动：超出公差的零件会被自动剔除，确保一致性，这对于大批量嵌件成型至关重要。
用于亚微米验证的自动化 CMM
- 预定取样：机器人从每批零件中选取具有代表性的样品，并将其放入触摸触发式坐标测量机中。
- 3D 基准映射：探头确定刀片相对于零件主基准的实际 3D 位置。
- 数据基础：这会产生SPC 系统可信且真实的测量数据，证明定制精密嵌件成型工艺的能力。
数据驱动的过程控制 (SPC)
- 趋势分析：视觉和 CMM 数据通过集中式 SPC 系统进行流式传输，生成实时控制图。
- 预测警报：如果测量结果出现趋势（例如， 0.02 毫米漂移），系统会发出警报，帮助在违反限制之前采取预防措施。
- 根本原因相关性：它建立了尺寸趋势和机器变量之间的关系，从而可以采取纠正措施自动化嵌件成型稳定。
自校正循环系统
- 自动校正： SPC 系统能够提醒机器控制器进行微校正（例如插入温度）。
- 工艺控制：这产生了一个自我纠正的生产单元，能够自行维持严格的工艺窗口。
- 确保一致性：该循环系统保证了最可靠的过程控制任务关键型嵌件成型项目。
该生态系统代表了一种主动的工程方法，它超越了检测，而是预测和自动化修正。零位移嵌件成型技术通过提供数据驱动的、可验证的结果来保证可靠的操作。上述技术实施是解决在线嵌件成型检测和相关挑战的最终答案。闭环嵌件成型零件一致性至关重要的应用。
图 3：机械臂通过将不锈钢嵌件放入医疗设备的透明聚碳酸酯外壳中来执行高精度嵌件成型。
选择专业 OEM 嵌件注塑服务提供商时的成本驱动因素是什么？
选择一个OEM 嵌件成型服务仅基于计件价格的合作伙伴忽略了成本的主要驱动因素。优化整个流程（工具、周期时间和产量）的能力将能够最大限度地降低总拥有成本。以下分析提供了决定成本的主要技术考虑因素的细分，以便根据标准评估您的合作伙伴：
| 成本动因 | 技术规格和财务影响 |
| 工具钢和建筑 | 使用更高等级的钢（例如， S136 来提高耐腐蚀性）最初会增加工具20-30% 的成本，但会延长其寿命2-3 倍，从而降低每件的总体成本大批量嵌件成型。 |
| 空化策略 | 合适的型腔数量将平衡模具成本和生产能力；过度使用型腔可能会导致定制嵌件成型制造商项目的质量差和灵活性问题。 |
| 周期时间优化 | 有效的工程改进（例如随形冷却或减少夹具吨位）有助于将周期时间从 45 秒缩短至 30 秒，将产能提高33% ，并节省每个零件的劳动力和设备成本。 |
| 质量保证水平 | AOI 测试的完全自动化增加了间接成本，但可以防止生产线末端的故障以及可能导致医疗器械嵌件成型巨大损失的潜在召回/返工问题。 |
| 材料和工艺效率 | 良好的浇口和流道设计可减少浇口尺寸；仅节省5%的材料就很重要，尤其是在使用昂贵的工程塑料材料进行精密嵌件成型服务时。 |
| 零件设计复杂性 | 具有深底切和微精度公差等特征的复杂设计需要多步骤工具，因此需要更长的开发周期和每个零件的周期时间，从而影响总体成本复杂几何形状嵌件成型。 |
该讨论强调了这样一个事实，即成本最低的生产商经常转移与工具利用或低效流程相关的风险负担，从而导致未来成本更高。在定制嵌件成型制造商，我们通过设计创造价值，消除产品早期的低效率：最佳周期时间、耐用性和内在质量。由于可靠性成为成本底线，因此汽车传感器嵌件成型和类似应用可以实现一致且较低的总成本。
为什么选择 LS Manufacturing 作为您值得信赖的高精度嵌件成型合作伙伴？
选择一个高精度嵌件成型合作伙伴超越了简单的制造专业知识，还包括共同的风险缓解和技术愿景。问题的关键在于保证长期可靠的性能，而不仅仅是样品测试的验收。从设计工程的角度来看，它可以使用基于过程控制、验证和协作的方法来实现：
通过遗留学习主动降低风险
我们在复杂系统开发方面拥有二十年的专业知识多材料嵌件成型项目已封装到内部故障模式数据库中。通过利用这一资源，我们的工程团队能够评估与以前的故障模式（例如塑料和金属之间的应力开裂或热疲劳）相关的新零件设计，并在任何工具之前进行必要的预防性设计更改。
经过认证的过程控制可实现可重复的精度
我们的 IATF 16949 认证需要先期产品质量规划 (APQP)的标准化流程。作为每个项目的一部分，我们都会创建详细的控制计划，指定精确的流程设置、检查以及出现任何偏差时要采取的措施。我们控制所有这些因素的能力确保了我们的高精度嵌件成型结果在数百万次循环中保持准确，使其非常适合汽车连接器嵌件成型应用程序。
全生命周期技术合作伙伴
我们开始与工程咨询建立合作关系，确保适当的树脂能够满足必要的热和化学要求。在整个生产过程中，短射研究等方法将有助于确认模具内的适当流动和封装。发生故障后，实验室的故障分析将通过显微镜和机械测试确定产品故障的原因，提供不仅仅是更换的纠正措施。这种承诺才是真正的定制嵌件成型制造商。
在LS Manufacturing ，合作伙伴关系是通过设计的确定性而不是简单的组件来实现的。 LS Manufacturing 通过数据驱动的知识来预防可靠性问题，避免以前遇到的问题，严格的过程控制以确保一致性，并在整个过程中完全承担技术责任。只有通过这种方法，在进行医疗器械嵌件成型时才能获得所需的可靠性水平。

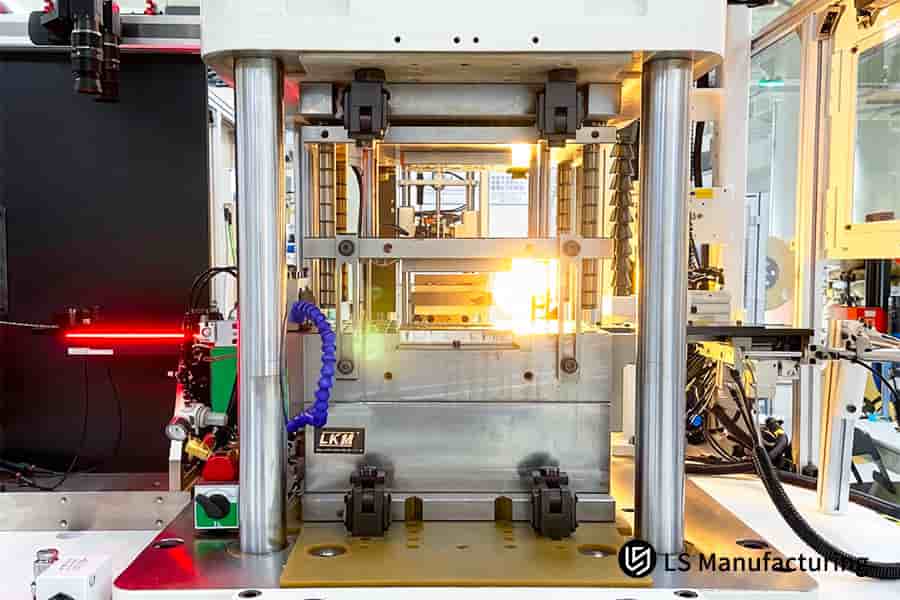

图 4：精密嵌件成型服务将带有冷却通道的金属嵌件组装到 LS Manufacturing 的汽车传感器模具中。
常见问题解答
1. 你们的精密嵌件成型服务的典型公差是多少？
LS Manufacturing 对标准零件保持±0.02mm的公差。对于专业精密部件，我们通过先进的微米级模具补偿、严格的过程控制和在线 CMM 验证来实现±0.005mm，以确保一致的精度。
2. LS Manufacturing 如何防止金属嵌件表面出现飞边？
我们通过使用FEA 模拟精确计算镶件和模具型腔之间的过盈配合来防止飞边。这与强制超声波清洁工艺相结合，以确保所有嵌件表面在成型前完全没有油和微观污染物。
3.你们能处理小批量定制精密嵌件成型订单吗？
是的，我们专注于经济高效的快速铝制或预硬化钢模具解决方案，非常适合研发阶段。我们支持高度灵活的最小订购量 (MOQ)，以促进高效且经济的项目验证和试生产运行。
4. 哪些材料最适合零位移嵌件成型项目？
为了获得最佳的尺寸稳定性，我们推荐使用高模量、低收缩的工程塑料，例如PPS 或 PEEK 。它们与经过预处理（例如等离子清洁或喷砂）的不锈钢或铜嵌件结合，以确保卓越、可靠的粘合。
5. 定制嵌件成型制造报价的交货时间是多长？
收到您完整的 3D 图纸和规格后，我们的技术团队会在 24 小时内提供详细的 DFM 反馈和正式的逐项报价。这种快速周转得益于我们的自动报价系统和经验丰富的工程人员。
6. 你们是否提供嵌件成型 OEM 零件的二次加工？
是的，我们提供一整套二次加工，包括精密激光打标、超声波焊接和自动气密性测试。我们还提供完整的组装和包装服务，提供完整的一站式集成解决方案，确保您的最终生产线的零件准备就绪。
7. 你们如何保护我的定制设计的知识产权？
我们通过执行严格的、具有法律约束力的保密协议以及实施物理隔离、访问控制的生产单元来保护您的知识产权。这创建了一个安全的数据和制造防火墙，以保护您的专有设计和技术竞争优势。
8. 你们的 OEM 嵌件成型服务是否支持多种材料嵌件？
是的，我们拥有先进的多次注塑和包覆成型工艺能力。这使我们能够在单个模具中同时或顺序注射不同的材料（例如硬质塑料、金属和软硅胶），以创建复杂的多功能集成组件。
概括
的成功精密嵌件成型不仅取决于模具质量，还取决于“零位移”控制方面的深厚专业知识。通过基于科学的DFM干预、数据驱动的参数优化和严格的自动化检测，LS Manufacturing将复杂的制造风险转化为稳定、高产量的生产。无论是复杂的 OEM 零件还是长期的成本效率，与技术深厚的制造商合作是最可靠的成功之路。
