고압 주조란 무엇인가요?

고압 주조 (다이캐스팅이라고도 함)는 독특한 공정상의 이점과 광범위한 적용 분야로 인해 현대 제조에서 없어서는 안 될 중요한 공정으로 자리 잡았습니다. 이 주조 방법의 핵심은 고압 및 고속으로 액체 또는 반액체 금속을 금형 캐비티에 주입하고 압력을 가하여 응고시켜 고정밀 금속 부품을 성형하는 것입니다. 고압 주조는 효율적이고 고품질의 생산 특성으로 인해 기계, 자동차, 항공우주, 전자 및 기타 산업 분야에서 널리 사용됩니다.
다이캐스팅 프로젝트에 적합한 공정을 찾고 있다면, " 고압 주조란 무엇인가 ?"라는 질문에 대한 이해가 필요할 수 있습니다. 따라서 이 글에서는 고압 주조의 기본 원리, 기술적 특징, 응용 분야 및 현대 산업에서의 중요성에 대해 심층적으로 살펴보겠습니다.

고압 주조란 무엇인가요?

고압 주조는 용융 또는 반용융 상태의 금속을 고압으로 정밀하게 설계된 금형 캐비티에 주입하고, 압력 하에서 급속 냉각 및 응고시켜 고밀도, 고표면적의 고정밀 금속 부품을 제작하는 첨단 금속 성형 공정입니다 . 이 공정은 일반적으로 용융 금속의 주입 속도, 압력 및 온도를 정밀하게 제어할 수 있는 전용 다이캐스팅 장비 에서 수행되어 최종 제품의 품질과 성능이 설계 요구 사항을 충족하도록 보장합니다.

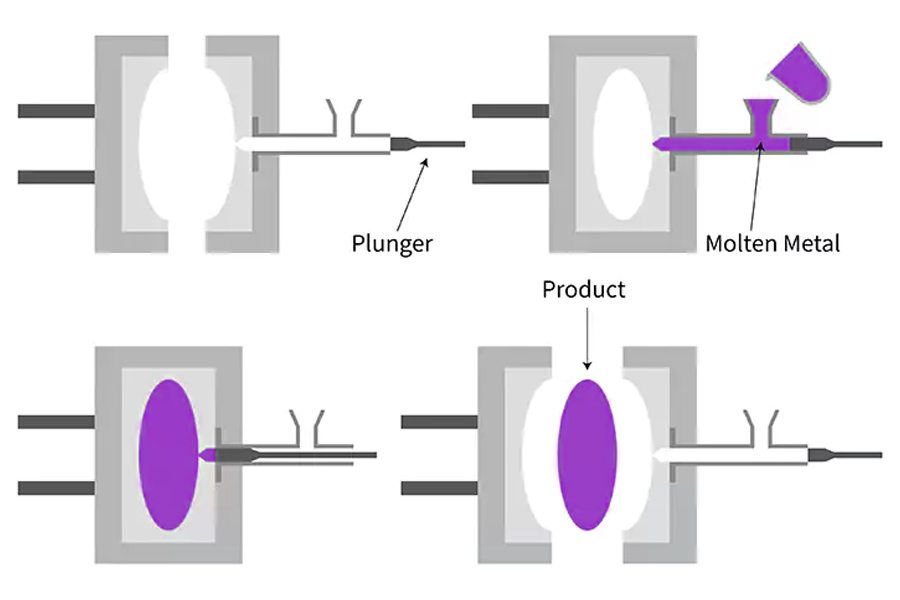

고압 주조 공정은 어떻게 작동하나요?

고압 주조 공정 은 섬세하고 체계적인 공정이며, 단계별 절차는 다음과 같습니다.

• 준비 단계: 적절한 금속 합금을 선택하고, 배합비 조정 및 전처리를 통해 재료 품질을 확보합니다. 동시에 제품 요구 사항에 따라 고정밀 금형을 설계 및 제작합니다.
• 가열 및 용융: 금속 합금을 가열 장비에 넣고 완전히 용융될 때까지 가열한 후 용융물의 온도와 조성을 제어합니다.
• 금형 예열 및 준비: 용융 금속과 금형 사이의 온도 차이를 줄이고 열 응력으로 인한 금형 손상을 방지하기 위해 금형을 예열합니다. 또한, 금형의 상태를 점검하여 게이트와 벤트가 손상되거나 막히지 않았는지 확인합니다.
• 압력 주입: 고압 하에서 용융 금속을 금형 캐비티에 빠르게 주입하는 공정입니다 . 이 공정은 용융 금속이 금형을 고르게 빠르게 채우고 양질의 주물을 형성할 수 있도록 주입 속도, 압력 및 온도를 정밀하게 제어해야 합니다.
• 냉각 및 응고: 용융 금속은 주형 내에서 냉각되고 응고됩니다. 금속의 종류와 두께 에 따라 적절한 냉각 방법과 시간을 선택하여 주조물이 요구되는 기계적 특성과 치수 정확도를 확보하도록 합니다.
• 금형 개봉 및 부품 제거: 주물이 완전히 식으면 금형을 열고 주물을 조심스럽게 꺼냅니다. 이 과정에서 주물이 손상되지 않도록 주의해야 하며, 금형의 상태를 점검하고 다음 주물을 준비해야 합니다.
• 후처리: 주조품의 품질과 성능을 향상시키기 위해 필요에 따라 디버링, 열처리 또는 표면 처리 등의 후처리 작업을 수행합니다.

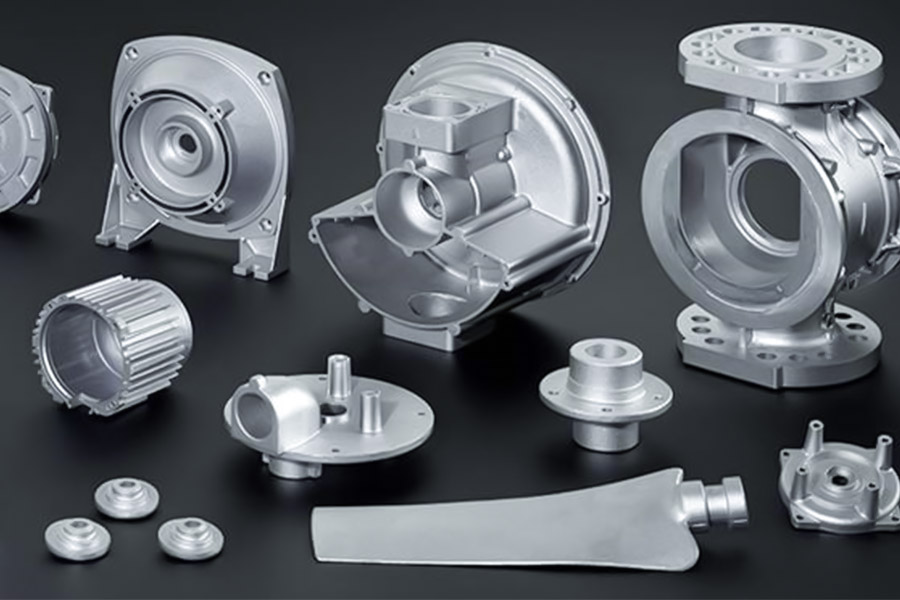

고압 주조에 일반적으로 사용되는 금속은 무엇입니까?

고압 주조에 일반적으로 사용되는 금속은 주로 다음과 같습니다.

1. 알루미늄 합금: 알루미늄 합금은 고압 주조에 가장 일반적으로 사용되는 소재로 , 낮은 밀도, 높은 강도, 우수한 내식성 등의 장점을 가지고 있습니다. 자동차, 전자, 통신 등 다양한 분야에서 널리 사용됩니다. 특히 자동차 제조 분야에서는 엔진 블록, 실린더 헤드, 스티어링 기어 하우징 등의 핵심 부품 제작에 알루미늄 합금이 사용되어 자동차 경량화 및 연비 향상에 기여하고 있으며, 경제성과 환경적 측면에서도 우수합니다.
2. 아연 합금: 아연 합금은 주조성 및 기계적 특성이 우수 하여 복잡한 형상의 부품 제조에 적합합니다. 또한, 표면 처리성이 뛰어나 다양한 장식 및 기능적 요구를 충족할 수 있습니다. 아연 합금은 용융 상태에서 유동성이 좋고 가공이 용이하여 고압 주조에 널리 사용됩니다 .
3. 마그네슘 합금: 마그네슘 합금은 밀도가 낮고 강도가 높으며 열 방출 성능이 우수하여 경량 부품 제조에 특히 적합합니다. 항공우주, 자동차, 전자 제품 등 다양한 분야에서 마그네슘 합금의 사용이 증가하고 있습니다. 마그네슘 합금은 알루미늄 합금보다 충격 하중을 견디는 능력이 뛰어나고 유기물 및 알칼리 부식에 대한 저항성이 우수하여 고압 주조에 있어 독보적인 장점을 지닙니다.
4. 구리 합금: 구리 합금은 우수한 전기 전도성, 열 전도성 및 내식성을 지니고 있어 높은 정밀도와 높은 전기 전도성이 요구되는 부품 제조에 적합합니다. 전자, 통신 및 전기 분야에서는 구리 합금의 고압 주조가 매우 흔하게 사용됩니다. 구리 합금 고압 주조품은 높은 정밀도와 우수한 표면 품질을 제공하여 해당 분야의 고성능 부품 요구를 충족할 수 있습니다.

고압 주조로 어떤 종류의 제품을 만들 수 있나요?

고압 주조로 생산되는 제품의 종류는 매우 다양하며, 주로 다음과 같은 범주에 속합니다.

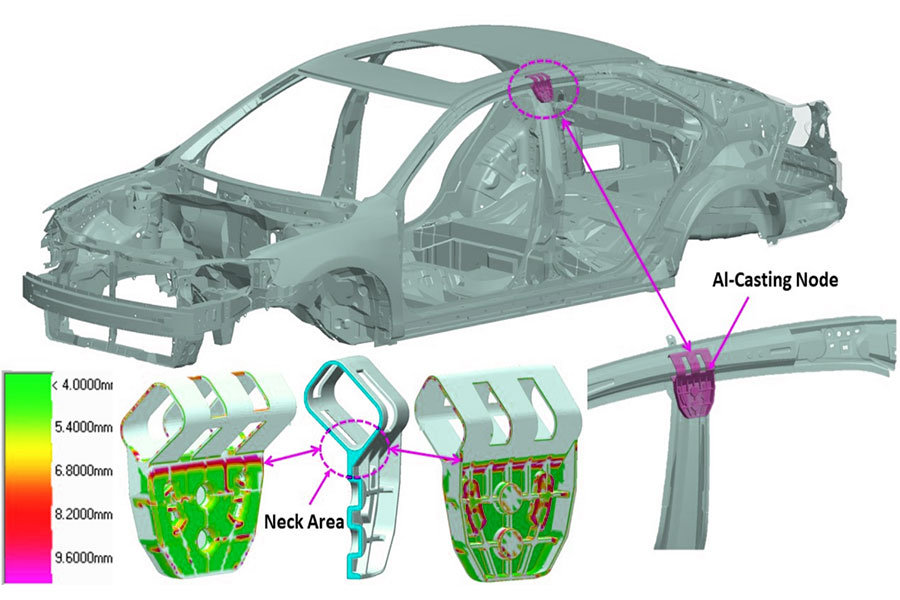

1. 자동차 부품:

• 엔진 블록과 실린더 헤드와 같은 핵심 부품은 높은 정밀도와 우수한 기계적 특성을 요구합니다.
• 기어박스 하우징, 변속 시스템 부품 등은 강도와 ​​내마모성에 대한 요구 사항이 높습니다.
• 자동차 휠, 라디에이터 등과 같은 부품은 경량성과 우수한 열 방출 성능이 요구됩니다.

2. 산업용 부품:

• 다양한 기계 케이스 및 브래킷과 같은 부품은 일반적으로 높은 강도와 ​​내식성을 요구합니다.
• 펌프 본체 및 밸브와 같은 유체 제어 부품은 우수한 밀봉 성능을 갖추고 특정 압력을 견딜 수 있어야 합니다.
• 터빈 블레이드, 기어 등과 같은 정밀 기계 부품은 치수 정확도와 표면 품질에 대한 요구 사항이 엄격합니다.

3. 소비재:

• 전자 케이스, 열 전도체 등과 같은 전기 부품은 우수한 방열 및 전자기 차폐 특성을 필요로 합니다.
• 조명기구의 하우징과 브래킷은 아름다우면서도 내구성이 뛰어나야 합니다.
• 가구 액세서리, 장난감 부품 등과 같은 기타 소비재 부품은 일반적으로 경량성과 우수한 성형성을 요구합니다.

고압 주조의 장점과 단점은 무엇입니까?

고압 주조의 장점과 단점은 다음과 같습니다.

이점

1. 높은 생산 효율: 고압 주조는 고속 충전과 고압 성형 방식을 채택합니다. 충전 시간이 매우 짧아 일반적으로 캐비티를 채우는 데 0.01~0.2초밖에 걸리지 않으므로 생산 효율이 매우 높습니다.
2. 주조품의 높은 정밀도: 용융 금속이 고압 하에서 성형되기 때문에 주조품은 치수가 안정적이고 정밀도가 높으며 가공 여유가 작아 후속 가공 비용과 시간을 절감할 수 있습니다.
3. 주조품의 우수한 표면 품질: 고압 주조로 얻은 주조품은 표면 조도가 높고 기계적 특성 및 미관이 우수합니다.
4. 얇은 벽의 복잡한 부품 생산 가능: 고압 주조는 얇은 벽과 복잡한 형상의 주물을 생산할 수 있습니다 . 예를 들어, 알루미늄 다이캐스팅은 벽 두께가 0.5mm 정도로 얇아 정밀 부품 제조에 적합합니다.
5. 인서트 주조 방식을 사용하면 제조 공정을 간소화할 수 있습니다. 고압 주조에서 인서트 주조 방식을 사용하면 서로 다른 재질의 부품을 동시에 다이캐스팅할 수 있어 조립 공정을 없애고 제조 공정을 간소화할 수 있습니다.

단점

1. 기공 문제: 용융 금속의 주입 속도가 매우 빠르기 때문에 금형 내부의 가스를 제거하기 어렵고, 주조품에 기공 형태로 쉽게 잔류합니다. 따라서 일반적인 다이캐스팅 방식으로 주조된 제품은 열처리나 용접이 불가능하며, 주조품 표면에 기공이 생기는 것을 방지하기 위해 비교적 깊은 가공에도 적합하지 않습니다.
2. 재료 제한 사항: 고압 주조는 알루미늄, 아연, 마그네슘 및 기타 합금과 같이 융점이 낮은 비철금속에 주로 적합합니다 . 구리 합금이나 융점이 높은 철금속의 경우, 다이캐스팅 과정에서 압력 챔버와 금형 캐비티의 재료 수명 문제가 더욱 두드러지게 나타납니다.
3. 장비 투자 비용이 많이 든다: 다이캐스팅 장비에 대한 투자 비용이 상대적으로 크고, 다이캐스팅 금형 제작이 복잡하고 시간이 오래 걸리며 비용도 많이 든다. 따라서 고압 주조는 일반적으로 소량 생산에는 적합하지 않다.
4. 모래 코어는 사용할 수 없습니다. 용융 금속이 금형 공동을 채울 때 강한 충격을 주기 때문에 고압 주조에서는 일반적으로 모래 코어 사용이 허용되지 않으므로 복잡한 내부 공동 구조를 가진 주물은 다이캐스팅으로 제작할 수 없습니다.

고압 주조에는 어떤 장비가 사용되나요?

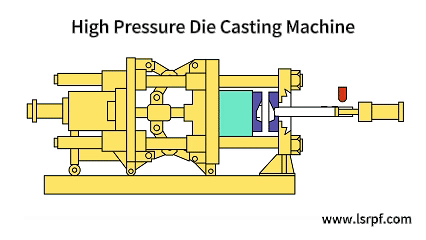

고압 주조에 사용되는 주요 장비 는 압력 주조 전용 다이캐스팅 기계입니다. 다이캐스팅 기계는 크게 열압력 챔버 다이캐스팅 기계와 냉압력 챔버 다이캐스팅 기계로 나뉩니다. 다음은 이 두 가지 유형의 다이캐스팅 기계에 대한 자세한 설명입니다.

1. 주조기

(1)고온 압력 챔버 다이캐스팅 기계

• 구조적 특징: 고온 가압 챔버 다이캐스팅 기계의 가압 챔버와 용광로는 일체로 긴밀하게 연결되어 있습니다. 일부 고온 가압 챔버 다이캐스팅 기계는 피스톤 메커니즘 없이 압축 공기를 사용하여 금속을 금형에 직접 유압식으로 가압합니다.
• 작동 원리: 기계 내부에서 금속을 녹인 후, 도가니에 설치된 피스톤 메커니즘을 이용하여 유압으로 용융된 금속을 금형에 압착합니다. 기계 작동 전, 용융 금속을 용광로에 붓고, 압력실과 구즈넥 채널이 있는 주입기와 사출 펀치를 용융 금속에 담급니다. 금형은 수평 방향으로 이동하며 개폐됩니다. 금형이 열리면 다이캐스팅 부품은 이동식 금형 안에 남게 됩니다.
• 적용 범위: 주로 아연, 주석 및 기타 저융점 합금의 다이캐스팅에 사용됩니다.

2. 냉간압력챔버 다이캐스팅 기계

• 구조적 특징: 냉간압력챔버 다이캐스팅 기계 는 압력실과 용광로가 분리되어 있습니다. 압력실의 구조와 배치에 따라 수평형과 수직형 두 가지 유형으로 나눌 수 있습니다.
• 수직형 냉간압력챔버 다이캐스팅 기계: 용융 금속은 용광로에서 꺼내져 압축챔버에 부어집니다. 압축 피스톤이 유압으로 금속을 금형 안으로 밀어 넣고, 다른 피스톤이 과잉 금속을 밀어냅니다.
• 수평형 냉간압력챔버 다이캐스팅 기계: 수직형과 동일하지만 피스톤의 이동 방향이 수평이라는 점만 다릅니다. 대부분의 최신 다이캐스팅 기계는 수평형입니다.
• 작동 원리: 금속을 기계 외부에서 녹인 후, 녹은 금속을 숟가락으로 압축실에 넣습니다.

압축 피스톤의 이동 방향에 따라 수직형 냉간압력챔버 다이캐스팅 기계와 수평형 냉간압력챔버 다이캐스팅 기계로 나눌 수 있다.

2. 금형 및 공구

고압 주조에서 금형은 필수적인 장비입니다 . 금형은 대량 생산에 사용되는 재사용 가능한 도구로, 주조물의 모양과 크기를 결정합니다. 툴링은 금형의 정확한 설치 및 사용을 보장하기 위해 설계된 보조 장비를 말하며, 금형 고정 장치, 위치 지정 장치 등이 포함됩니다.

3. 냉각 시스템
냉각 시스템은 고압 주조에서 중요한 장비 중 하나입니다 . 주요 기능은 용융 금속이 주형 내에서 빠르게 응고되어 고품질의 주물을 얻을 수 있도록 하는 것입니다. 냉각 시스템은 일반적으로 냉각수 통로, 냉각 팬 및 기타 구성 요소로 이루어져 있으며, 냉각 매체(예: 물)를 순환시켜 주형 내부의 열을 제거합니다.

고압 주조와 저압 주조의 주요 차이점은 무엇입니까?

고압 주조와 저압 주조는 압력 수준, 생산 속도 및 적용 분야에서 상당한 차이가 있는 두 가지 일반적인 주조 공정입니다 . 아래 표는 고압 주조와 저압 주조의 주요 차이점을 보여줍니다.

	고압 주조	저압 주조
스트레스 수준	높음, 일반적으로 100~200MPa 사이	낮음, 일반적으로 0.05~0.3MPa 사이
용융 금속 충전 방식	고속 고압 주입 방식으로, 용융 금속이 고속으로 주형에 주입됩니다.	부드럽고 저속으로 진행되는 충전 방식에서, 용융 금속은 가스 압력의 작용으로 천천히 주형에 주입됩니다.
생산력	높은 출력으로 대규모 생산에 적합하며, 단시간에 많은 양의 주조품을 생산할 수 있습니다.	상대적으로 낮아 모델 수가 적은 주조품 생산에 적합합니다.
주조 품질	높은 치수 정밀도, 우수한 표면 마감, 높은 강도 및 경도	내부 결함이 거의 없고, 가스와 이물질 혼입이 적으며, 주조 구조가 치밀합니다.
곰팡이 요구 사항	금형의 강도와 내열성이 높아야 하므로 금형 제작 비용이 높습니다.	금형에 대한 요구 조건도 더 높지만, 고압 주조 방식보다 금형 제작 측면에서 더 유연할 수 있습니다.
적용 범위	이 장비는 가전제품, 하드웨어 제품 등과 같이 복잡하고 얇은 벽으로 된 주조품 생산에 적합합니다.	이 기술은 자동차 부품, 항공우주 부품 등과 같은 고품질, 고정밀 주조품을 생산하는 데 자주 사용됩니다.
자동화 정도	기계화 및 자동화 생산을 쉽게 실현하고 노동 강도를 줄일 수 있습니다.	자동화 생산 또한 가능하지만, 공정 특성에 따라 달라질 수 있습니다.
장비 비용	일반적으로 고압과 고속 충전을 견딜 수 있는 장비가 필요하기 때문에 가격이 더 높습니다.	장비 가격도 더 비싸지만, 고압 주조 장비보다 구조가 더 간단할 수 있습니다.

믿을 수 있는 파트너로 LS를 선택하세요

LS Steel 은 중국 최고의 알루미늄 및 아연 다이캐스팅 제조 서비스 제공업체 중 하나입니다. 주조뿐만 아니라 시제품 제작, 툴링, 가공 및 표면 마감 서비스도 제공합니다. 당사는 다이캐스팅 제조에 최첨단 기술을 활용합니다. 특히 CNC 가공 서비스 는 최고의 기술력과 10년 이상의 경력을 보유한 엔지니어 및 직원들이 운영합니다. 고객에게 최고의 비용 절감 및 기술적인 가공 설계 및 제조 솔루션을 제공합니다. 당사의 CNC 가공 역량 목록은 다음과 같습니다.

• 저희 CNC 밀링 매장에는 매우 정밀한 5축 CNC 기계가 갖춰져 있습니다. 이 기계는 최대 0.005mm의 공차를 제공할 수 있습니다.
• 이제 우리는 신속한 CNC 고정 장치 기술을 보유하여 고객에게 더 빠른 가공과 적시 납품을 보장합니다.
• 저희 가공 서비스는 주조 부품뿐만 아니라 다양한 종류의 플라스틱 및 크롬강 부품에도 적용됩니다.
• 최고급 CNC 선반과 EDM 기계 부터 바닥 연삭기 및 와이어 슬라이싱 기계까지, 저희 기계 매장에는 가공에 필요한 모든 장비가 갖춰져 있습니다.

자주 묻는 질문

1. 고압 주조란 무엇입니까?

고압 주조(압력 주조 또는 다이캐스팅이라고도 함)는 특수 주조 기술입니다. 이 기술은 액체 또는 반액체 금속을 고압 하에서 고속으로 다이캐스팅 금형 캐비티에 주입하고 압력을 가해 응고시켜 거의 최종 형상에 가까운 주물을 얻는 방식입니다. 고압 주조는 높은 효율성, 높은 정밀도 및 우수한 품질 덕분에 산업 생산에 널리 사용됩니다 .

2. 고압 주조는 어떻게 작동합니까?

고압 주조의 작동 원리는 고압 고속 용융 금속 주입 공정에 기반합니다. 구체적으로, 다이캐스팅 금형이 닫히면 사출 펀치가 압력 챔버 입구로 재설정되고, 스쿱이 충분한 양의 과열된 용융 금속을 압력 챔버로 주입합니다. 그 후, 사출 펀치는 저속 주입 공정을 시작하여 용융 금속을 천천히 그리고 꾸준히 내부 게이트로 밀어냅니다. 이어서, 사출 실린더 내부의 사출 피스톤 작용으로 고속 주입 공정이 시작되어 용융 금속을 다이캐스팅 금형의 러너와 내부 게이트를 통해 고속으로 금형 캐비티로 밀어 넣습니다. 용융 금속이 금형 캐비티를 채우면, 사출 펀치가 재료 케이크에 압력을 가하여 고압 하에서 용융 금속을 냉각 및 응고시킵니다. 마지막으로, 금형이 열리고 배출 메커니즘이 다이캐스팅 부품을 배출하여 다이캐스팅 사이클이 완료됩니다.

3. 고압 주조의 장점은 무엇이며, 어려움은 무엇입니까?

고압 주조의 장점은 주로 높은 효율성, 높은 정밀도 및 높은 품질에 있습니다. 그러나 고압 주조는 높은 금형 비용, 대규모 설비 투자, 작업자의 높은 기술 요구 조건과 같은 몇 가지 문제점도 안고 있습니다 . 또한 고압 및 고속 충전으로 인해 가스 혼입 및 주조 결함이 발생할 수 있으므로 복잡한 내부 구조를 가진 부품을 주조할 때는 고압 주조에 한계가 있을 수 있습니다.

4. 고압 주조는 어떤 분야에서 사용됩니까?

고압 주조는 산업 생산 분야에서 널리 사용되며 , 그 범위는 다음과 같습니다. 항공우주: 고압 주조는 경량 고강도 항공우주 부품을 제조하여 항공우주 분야의 고성능 소재 수요를 충족할 수 있습니다. 자동차 제조: 고압 주조는 자동차 제조에서 엔진 및 변속기 하우징, 오일 팬 등의 자동차 부품 생산에 사용되어 부품 생산 효율과 품질을 향상시킵니다. 기계 제조: 고압 주조는 모터 엔드 커버, 압축기 케이스 등 다양한 기계 부품을 제조하여 생산 효율을 높이고 인건비를 절감할 수 있습니다.

요약

고압 주조는 효율적이고 정밀하며 고품질의 주조 기술 로서 산업 생산 분야에서 폭넓은 응용 가능성을 지니고 있습니다. 기술의 지속적인 발전과 공정 최적화를 통해 고압 주조는 더욱 다양한 분야에서 중요한 역할을 수행하며, 기업의 생산 효율 향상, 제조 비용 절감, 제품 품질 개선에 강력한 기반을 제공할 것입니다.
