中文 (简体)
液压成型服务是高精度制造的关键工序之一，材料的选择是影响产品良率和投资回报的最重要因素。许多买家常常对这样一个问题感到困惑：“液压成型使用什么材料”，然而，当顶级性能材料与金属冲压服务相结合进行预成型时，问题变得更加严重，在这种情况下，伸长率不足会导致开裂，废品率上升可达15%以上。
本文代表LS Manufacturing的观点，试图阐明液压成形服务中合适的材料选择和过程控制的基本规则，以便买家能够摆脱困境并提高盈利能力。
液压成形的材料选择：快速概述
| 核心问题 | 主要结论 | 核心数据 | 解决方案 |
| 材料延展性的影响 | 确定成形精度和废品率。 | 预成型要求均匀伸长率≥25% 。 | 监控成形极限图 (FLD)。 |
| 最佳合金选择 | 根据膨胀率来匹配材料。 | 304不锈钢屈服强度205MPa。 | 膨胀率>30%需要中间退火。 |
| 间伐率控制 | 取决于压力和进料比的调整。 | 摩擦系数μ=0.04-0.08。 | 闭环控制系统+高应变率材料。 |
| 成本影响因素 | 材料利用率和模具寿命占主导地位。 | 模具钢H13与D2寿命相差30%。 | 提供DFM要求，准确报价。 |
本文讨论了液压成形服务领域的材料选择、工艺优化、成本控制和质量保证等关键领域。通过整合真实数据和案例研究，它可以帮助解决与材料相关的问题、最大限度地降低废品率以及识别经济实惠的液压成形解决方案。
为什么信任 LS Manufacturing 的液压成型服务？高性能材料选择方面的专业知识
寻求极其精确和高产量生产方法的买家应关注潜在液压成形合作伙伴的材料选择技能。 LS Manufacturing 在这一利基领域拥有 15 年的业绩记录，在此期间，我们帮助了 500 多家优质客户，并完成了 120 多项材料成型挑战。
我们重视通过AWS认证的团队成员，通过遵守AWS认证来模拟不同的定制液压成形服务条件ASTM B210-19标准。举例来说，我们的欧洲汽车客户遇到了 28% 的液压成形零件裂纹率。随着材料改为 6082 铝合金并增强金属冲压服务，我们将裂纹率降低至 1.2%，每年节省超过 120,000 美元。
我们严格按照质量检验ISO 13920:2023 。进来的材料经过光谱仪检查，并附有 MTR 报告。我们实验室的FLD测试仪器能够提前检测材料开裂风险，从而避免买家潜在的损失。
凭借我们先进的材料选择技能和工程背景，我们为客户提供量身定制的选择。我们为客户提供一流的液压成形服务和全面的技术支持，从而最大限度地减少他们面临的风险并最大限度地提高他们的投资回报。
如果您在液压成型的材料选择方面遇到困难，请联系我们的高级工程师获取免费的材料选择建议或查看我们的行业案例研究，直观地了解我们的解决方案如何为客户创造价值。
材料延展性如何决定液压成型服务的精度和故障率？
使用液压成形技术时，材料延展性和应变硬化指数（n 值）主要决定成形精度和废品率。例如，复杂的航空航天和汽车结构件在金属冲压服务的金属预成型阶段，通常要求具有25%左右的均匀伸长能力。
成形极限图 (FLD) 的用处
成形极限图 (FLD) 是预测材料破裂可能性的工具。首先，我们通过实验绘制成形极限图，然后根据零件的形状，评估成形失败的可能性，并修改制造工艺的参数或切换材料以防止破损。
高 R 值材料的好处
具有高 R 值的材料，当用于定制液压成型工艺，带来更好的壁厚分布均匀性，并大大减少局部减薄失效的机会。研究表明，R 值1.8 的材料的壁厚变化为5%，这比R 值<1.2（12%）的材料要好得多。
获得正确的材料延展性和 R 值，可以大大提高高精度液压成形服务的产量。如需准确的材料延展性数据，请立即下载我们的材料特性白皮书。

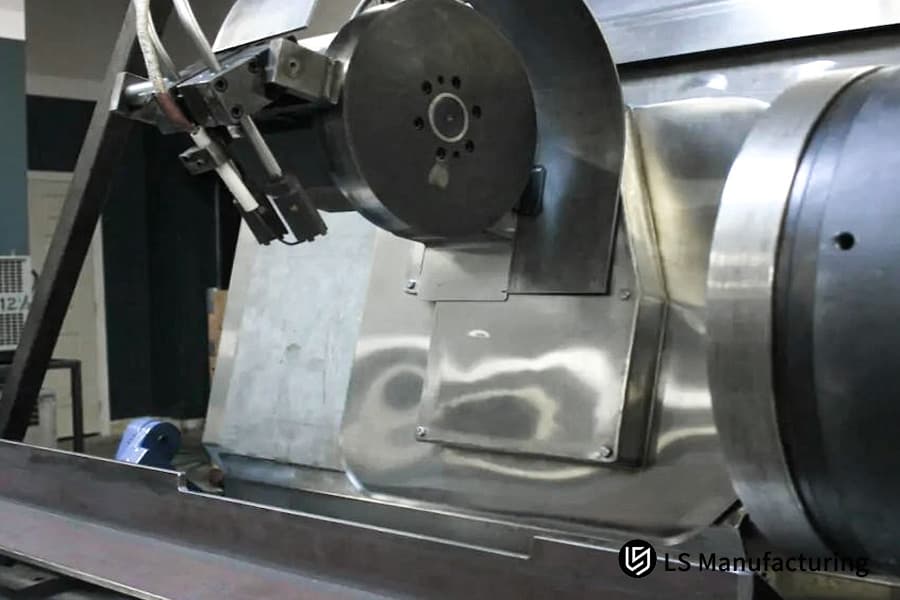

图 1：机器对金属板进行液压成形，将其塑造成弯曲部件。
哪些高性能合金可优化您的定制液压成形服务成本？
在成本敏感的大规模生产中，正确选择高性能合金是有效释放定制液压成形服务在最小化成本方面潜力的支柱。本节探讨不同合金的性能比较液压成形制造服务并就如何优化成本提出建议。
| 合金类型 | 屈服强度（MPa） | 均匀伸长率 (%) | 适用膨胀率(%) | 单位成本（美元/公斤） |
| 304 不锈钢（退火） | 205 | 40 | ≤25 | 3.8 |
| 316L 不锈钢（退火） | 170 | 45 | ≤30 | 5.2 |
| 6061铝合金（T6状态） | 310 | 12 | ≤15 | 2.1 |
| 6082铝合金（O状态） | 110 | 28 | ≤20 | 2.4 |
| 钛合金（Ti-6Al-4V） | 860 | 15 | ≤10 | 35.5 |
材料选择的成本平衡原则
- 买家应根据部件的膨胀程度来确定合适的材料，例如，避免因材料膨胀率不同而产生裂纹。
- 如果部件的膨胀率超过30%，则必须进行中间退火步骤。否则，废品率和二次加工费用将大大增加。
- 例：某家电客户采用304不锈钢生产膨胀率要求为35%的零件。未经退火废品率高达32% 。增加退火步骤后，废品率降低至 2.8%，总成本降低 25%。
建议的经济替代品
对于不承受极高温度和压力的应用，6082 铝合金能够替代 304 不锈钢，材料成本降低 50% 以上。当还要求耐腐蚀性时，可采用经过表面处理的6061铝合金，单位成本仅增加0.3美元/公斤。

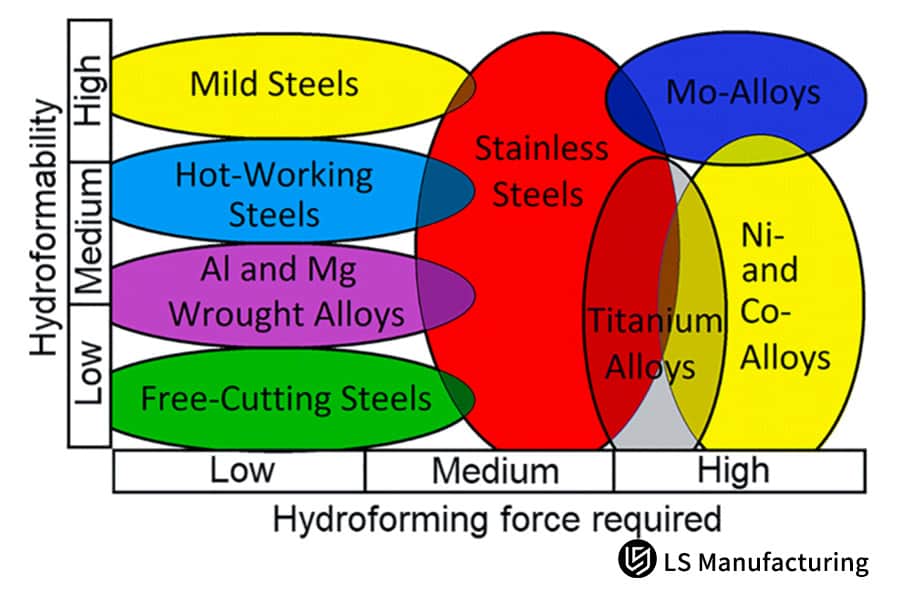

图 2：图表显示了不同合金的液压成形力和材料成形性。
金属冲压与液压成形如何影响部件的晶粒结构？
之间的根本区别金属冲压与液压成形这些方法影响零件的晶粒结构，因为这会改变零件的疲劳寿命。不同的加工应力状态和晶粒变形模式会产生很大的差异。这些是买家坚定液压成形服务的主要原因。
两种工艺之间晶粒结构的差异
金属冲压服务通常会导致加工硬化并导致不均匀的晶粒变形和破损，从而降低材料的疲劳寿命。另一方面，液压成形通过均匀的应力状态保持连续的金属流线。这会导致均匀的晶粒变形，从而延长零件的使用寿命。
HSLA 钢工艺比较数据
液压成形工艺应用于HSLA钢时，与冲压和焊接零件相比，可以将零件的疲劳寿命提高15-20%：冲压和焊接零件的疲劳寿命为12,000次循环，而另一方面，液压成型零件可以达到14,400-15,600次循环，这使得它们适合疲劳要求高的零件。
先进的液压成形材料可以减轻车辆或设备的整体重量吗？
轻量化是各个行业的关键要素之一。选择先进的液压成形材料和改善液压成形制造服务是两个主要因素。我们能够显着减轻重量，同时仍保持零件的刚性。
通过轻质材料的应用
液压成形轻量化的主要材料是高强度铝合金和700系列不锈钢。我们利用其“可变横截面”功能来执行组合多个冲压件和焊接件合二为一，从而减少材料的消耗。通过框架优化，某医疗器械框架能够达到22%的减重率。
轻量化和结构强度之间的权衡
轻量化带来了“减轻重量而不影响强度”的可能性。前面提到的医疗器械框架，减重后结构强度提高了18%。随着高强度的运用铝合金液压成形材料，汽车零部件尺寸可缩小15-20%，但仍具有更好的耐碰撞性。
| 零件类型 | 原始工艺/材料 | 液压成形解决方案 | 减重率(%) | 强度变化（%） |
| 医疗器械框架 | 冲压焊接/普通碳钢 | 液压成形/700 系列不锈钢 | 22 | +18 |
| 汽车底盘支架 | 冲压焊接/普通合金钢 | 液压成形/6082铝合金 | 18 | +12 |
| 航空航天支架 | 机加工/普通钛合金 | 液压成形/Ti-6Al-4V | 15 | +5 |

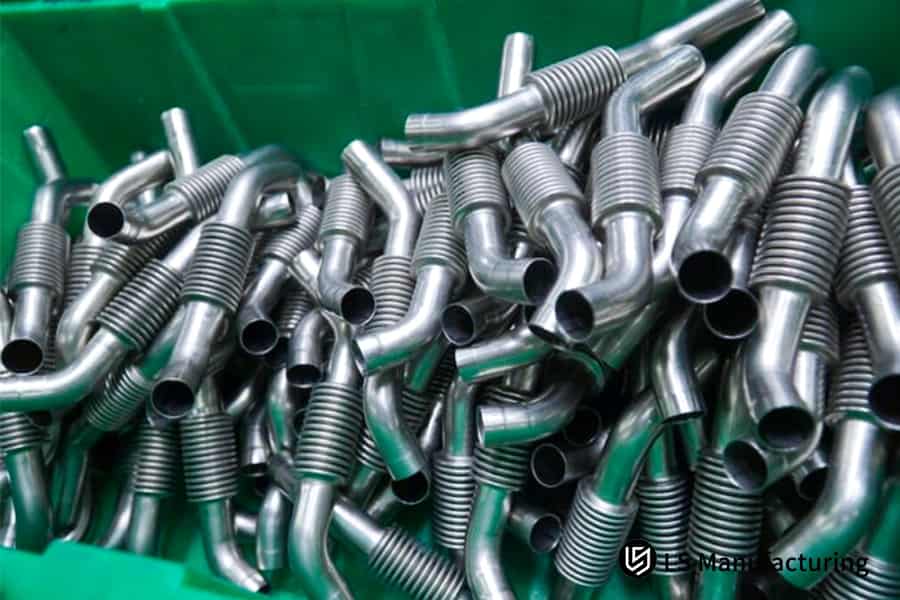

图：绿色容器中带有波纹截面的液压成型不锈钢管。
如何解决复杂定制液压成形服务项目中的减薄问题？
间伐率控制是复杂环境中的主要问题之一定制液压成形操作。如果调节不当，可能会导致壁厚不均，甚至开裂。我们结合闭环控制系统和材料优化，将减薄率控制在 10% 以下。
采用闭环控制系统
借助闭环控制系统，我们能够同时修改内部压力和轴向进给比，从而对物料流量进行很好的控制。对于高度成形的零件，减薄率可保持在8%以下。
材料选择和摩擦系数优化
制定润滑剂配方，使摩擦系数精确控制在μ=0.04-0.08范围内，从而减少材料与模具之间的摩擦阻力，促进材料流动均匀。
当尖角处的R/D比小于1.5时，最好采用应变率敏感性高的材料（如6082铝合金和316L不锈钢），主要满足局部变形需求，使尖角处的材料减薄不致过度。
精确控制疏伐率，提高质量高精度液压成形并降低废品率。对于细化问题，提交3D图纸，我们将定制控制解决方案并提供免费成本估算。
案例研究：LS Manufacturing 如何优化医用级不锈钢歧管？
医用级不锈钢歧管对精度和表面质量要求极高。以下是我们如何通过量身定制的液压成形能力和液压成形材料选择来解决北美客户的 316L 歧管成形挑战的示例。
客户挑战
北美医疗客户首选 316L 来制造歧管。壁厚 0.8 毫米的裂缝导致项目暂停四个月，废品率达 60%，损失超过 80,000 美元。表面Ra值为1.2m，不符合流体输送要求。
LS制造解决方案
- 我们重新评估了液压成形解决方案的材料选择，并决定采用高纯度电渣重熔 (ESR) 316L 不锈钢，其均匀伸长率为 48%，事实证明可以很好地避免裂纹问题。
- 我们想出了一个新的消隐服务预成型模具概念。我们重新安排和优化了模具布局，使预成型过程中的材料应力集中最小化。
- 我们使用了由三个阶段组成的加压曲线。加压时将总压力120MPa分三部分逐渐加压，避免材料因瞬时压力过高而破裂。
- 修改了润滑剂配方，使摩擦系数等于0.05，以使材料均匀流动，最大限度地减少表面划痕的出现，提高表面质量。
结果和价值
改造后，分流板一次成型合格率由40%提升至98.5%，表面Ra值提升至0.4μm，流体传输效率提升15%，客户将我们定为长期战略供应商，年度采购量增加30%。此外，每年还节省了超过 150,000 美元。
如果你也面临着这样的挑战液压成型医疗级零件，请查看我们完整的案例详情或联系我们的工程师，获取针对您的产品量身定制的解决方案，帮助您的项目高效进展。
为什么高精度液压成形对于航空航天铝 6061-T6 至关重要？
航空级 6061-T6 铝合金具有高强度和轻框架。但经过T6热处理后，液压成形后化学性质不稳定。这个问题可以通过实施高精度液压成形来解决。
尺寸稳定性的控制方法
- 利用“干涉补偿”模型，初步预测了高精度液压成形液压工作过程中T6热处理后的热应力变形程度。
- 在模具设计中为相应的变形周转留出空间，这将是补偿已进行的热处理引起的热应力变化的有效方法。
- 通过以上规定的程序可以保证热处理后材料的尺寸公差控制在0.05mm以下。因此，满足航空航天级精度要求。
材料粒度标准
航空级6061-T6铝合金预成型时，晶粒尺寸应为8级及以上，否则会出现“橘皮”外观。我们仔细跟踪材料，确保各处具有相同的粒度。
高精度液压成形是航天级零件精度的核心保障。对于加工此类零件，联系我们免费获得 DFM（制造设计）au dit 以确保质量符合标准。
哪些因素影响专业液压成型制造服务的报价？
当买家要求时液压成形制造服务报价，价格差异常常让他们困惑。了解影响定价的因素将有助于获得准确的报价，也有助于以后避免获得如此高的价格。
影响报价的重要因素
- 材料的使用方式：材料的使用效率越高，每件材料的价格就越降低，从而导致报价更便宜。通过适当的模具规划和使用冲裁服务，我们可以将材料利用率提高到 85% 以上，远高于行业平均水平 (75%)。
- 模具的耐用性：模具材料的类型直接影响其使用寿命。例如，由H13钢制成的模具可以持续约100,000次循环，而由D2钢制成的模具只能持续约70,000次循环。模具的工作时间越长，每个零件的模具价格就越低。
- 每个周期的时间：随着周期时间的缩短，生产变得更加高效，并且在给定的单位时间内产生更多的产出，从而带来更好的报价。使用我们非常准确的液压成型机，我们可以将单周期时间设置为30秒到60秒，从而提高输出效率。
- 后处理的必要性：做后处理（如退火、表面处理）会增加费用。不同的后处理操作价格差别很大；例如，粉末涂层每件约 2.5 美元，阳极氧化每件约 3.8 美元。
LS Manufacturing 如何确保定制液压成形服务的质量始终如一？
质量的一致性定制液压成型服务非常重要。我们通过实施以现代技术为支持的全面质量控制体系，保持可靠的 99.8% 的零件合格率，从而为客户提供可靠的保证。
完善的质量控制体系
- 我们开发了一套全面的质量控制体系，可以跟踪从材料接收、预液压成型到后处理的过程。我们还制定了严格的测试标准。
- 所有收到的材料都必须使用光谱仪进行成分验证。此外，还必须提供完整的MTR报告，以检查材料性能是否符合标准。
- 在成型阶段，定期观察对产品有重大影响的参数，例如压力和温度，以确保液压成型过程的持续有效性。
- 凭借熟练的质量团队和 CMM（坐标测量机）等先进工具，我们对零件进行详尽的测试，以保证产品的质量。
技术进步保障
我们采用实时闭环控制系统，每秒记录100次压力数据，立即改变工艺参数，防止因参数变化而产生质量问题。同时，我们拥有材料批次回弹值实时补偿技术，精确控制在0.05mm范围内，彻底解决零件回弹问题，尺寸精度稳定。
此外，我们的测试团队成员均具有专业资格，并使用三坐标测量机等先进设备对零件进行全面的测试，确保每件产品都符合要求。
常见问题解答
Q1: LS Manufacturing 可以处理的液压成形服务的最大厚度是多少？
我们最大的液压机是4000吨，我们可以制造12毫米碳钢和8毫米不锈钢零件，但零件的几何形状对最大厚度起着主要作用。
Q2: LS Manufacturing 如何确保金属冲压服务的材料质量？
我们使用光谱仪检查所有到达的材料，并向您提供完整的MTR报告，以确保完全满足DFM模拟参数。
Q3: 你们可以对预涂漆或涂层的液压成形材料进行液压成形吗？
不建议预涂，因为高压介质会损坏涂层。粉末涂层或阳极氧化是成型后的方法。
问题 4：定制液压成型服务原型的典型交货时间是多少？
材料到位、模具冷冻后，经过CMM验证的高精度样品可在3-4周内交付。你可以上传图纸并联系我们获取报价，以快速推进项目进度。
Q5：作为预液压成形过程的一部分，你们提供冲裁服务吗？
我们提供全方位的冲裁服务，确保金属在毛坯轮廓中流动，从而实现最佳良率。
Q6: 为什么使用不锈钢而不是铝来进行液压成形制造服务？
不锈钢的耐腐蚀性和强度都比较好，而且在高温、高压流体环境下也比较安全，因此通常被认为是首选材料。
Q7: LS Manufacturing采取了哪些措施来阻止高精度液压成形过程中的泄漏？
除了获得专利的端部密封技术外，我们还进行实时压力监测。这些措施保证密封压力始终保持在比内部压力高10%的水平。
Q8：LS Manufacturing 液压成形是否为小批量生产提供低成本解决方案？
模块化模具系统有助于收回成本，即使对于 500 件起的小批量项目，它们的价格也具有竞争力。
概括
从时间上来看，选择合适的液压成形材料是最艰巨的任务，因为它需要全面考虑机械性能、工艺参数和成本方面。此外，您甚至可以通过正确选择和优化液压成形和成形工艺来降低成本并提高质量水平。金属冲压服务。此外，我们有能力提供可靠的支持，这是买家降低制造风险的方法之一。
您准备好简化即将到来的先进制造工作了吗？不要让模糊的材料选择阻碍您的研发。通过我们的高级工程师与我们联系，将您的 3D 设计发送给我们（我们接受 STEP 和 IGES 格式），并在 24 小时内从我们这里获得免费的初步制造可行性评估，并为您的应用提供最佳的材料成本解决方案。
📞电话：+86 185 6675 9667
📧邮箱：info@lsrpf.com
🌐网站： https://lsrpf.com/
免责声明
本页内容仅供参考。 LS制造服务对于信息的准确性、完整性或有效性，不作任何明示或暗示的陈述或保证。不应推断第三方供应商或制造商将通过 LS Manufacturing 网络提供性能参数、几何公差、具体设计特征、材料质量和类型或工艺。这是买家的责任。需要零件报价 确定这些部分的具体要求。请联系我们获取更多信息。
LS制造团队
LS Manufacturing是行业领先的公司。专注于定制制造解决方案。我们拥有超过20年的经验，超过5000家客户，我们专注于高精度数控加工,钣金制造, 3D打印,注塑成型。五金冲压等一站式制造服务。
我们的工厂配备了 100 多台最先进的 5 轴加工中心，并通过了 ISO 9001:2015 认证。我们为全球150多个国家的客户提供快速、高效、高质量的制造解决方案。无论是小批量生产还是大规模定制，我们都能以最快的24小时内交货满足您的需求。选择LS制造。这意味着选拔效率、质量和专业性。
要了解更多信息，请访问我们的网站： lsrpf.com 。
