Progettazione e ingegneria dello stampaggio dei metalli: ottimizzazione delle parti OEM di precisione per la produzione

Design per stampaggio di metalli è fondamentale per la produzione di componenti OEM di precisione, determinando direttamente precisione e costi. I produttori OEM spesso si trovano ad affrontare problemi quali deviazioni dimensionali e durata breve degli stampi. Molte soluzioni di progettazione più vecchie, come discusso negli articoli precedenti sulle considerazioni chiave di progettazione e ingegneria , non sono più sufficienti per soddisfare gli attuali requisiti di precisione fino a 0,01 mm. L’eccessivo affidamento alla calibrazione post-elaborazione piuttosto che all’ottimizzazione ingegneristica in fase iniziale è la causa principale dei costi incontrollati.

LS Manufacturing, sfruttando la tecnologia ingegneristica dello stampaggio dei metalli di precisione, offre soluzioni scalabili superiori ai servizi di taglio laser. L'ottimizzazione in fase iniziale può ridurre i costi di oltre il 30% e controllare il tasso di scarto a ≤ 0,5%.

Panoramica rapida delle risposte principali nello stampaggio dei metalli

Qui rivolgono la loro attenzione al complesso processo di stampaggio dei metalli dalla trasformazione del pezzo grezzo in pezzo finito, identificando i principali punti critici e le soluzioni in ogni fase. Insieme a casi di studio e informazioni reali, è utile per i clienti OEM apprendere la strada migliore per ridurre i costi, risparmiare tempo e garantire la qualità , padroneggiando il valore fondamentale dello stampaggio di precisione dei metalli.

Perché affidarsi ai servizi di stampaggio metalli OEM di LS Manufacturing? Esperienza nella produzione di precisione

La selezione di un partner integrato ed efficiente per lo stampaggio dei metalli è vitale per un concorrente OEM: esperienze, macchinari e credenziali sono gli elementi essenziali. LS Manufacturing è specializzata nello stampaggio di metalli ad alta precisione da 18 anni, ha collaborato con oltre 500 clienti OEM di fascia alta a livello globale, ha fornito con successo oltre 10.000 prodotti personalizzati , ha un tasso di riacquisto parziale di base del 92%. Ci siamo conformati ISO9001:2015 per assicurarsi che ogni prodotto possa raggiungere gli standard internazionali di precisione.

Per quanto riguarda l'accuratezza dimensionale e il controllo dei costi, abbiamo prove quantificate. Per i servizi OEM di stampaggio metalli per applicazioni elettroniche automobilistiche, abbiamo migliorato l'utilizzo dei materiali dal 62% all'83%, risparmiato 32 dollari in costi unitari e oltre un milione di dollari in costi annuali attraverso l'ottimizzazione della progettazione dello stampaggio. Per le applicazioni OEM medicali, abbiamo raggiunto una planarità di 0,03 mm e un tasso di scarto dello 0,15% e siamo certificati ISO 13485.

Il nostro punto di forza è che siamo coinvolti fin dall'inizio della progettazione dello stampaggio dei metalli, evitando i rischi legati alla produzione di massa. Pro stamping engineering ha esperienza nella lavorazione di materiali fragili e difficili da lavorare (acciaio ad alta resistenza, leghe di titanio, ecc.), all'interno ISO 14644-1 Requisiti per camere bianche di Classe 8, che garantiscono la coerenza del prodotto.

Offriamo soluzioni flessibili, dai prototipi di piccoli lotti alla produzione di massa su larga scala, bilanciando le esigenze urgenti con l'ottimizzazione dei costi a lungo termine. Se hai problemi di costi, precisione o produzione di massa per parti OEM di precisione, contatta i nostri ingegneri tecnici per una valutazione DFM gratuita e sblocca soluzioni personalizzate di stampaggio dei metalli.

Perché la revisione DFM nella progettazione dello stampaggio dei metalli è fondamentale per controllare il costo delle parti?

La revisione del DFM nella fase di progettazione dello stampaggio dei metalli è fondamentale per il controllo dei costi. Piccole modifiche nella fase iniziale della progettazione potrebbero essere raddoppiate o triplicate nella produzione di massa , che comporta solo uno spreco di materiali e un aumento del tasso di scarti. Troppi produttori OEM cadono nella spirale del controllo dei costi per ignorare questo passaggio.

Analisi FLD: prevenire in anticipo la formazione di rischi

Impiegare professionisti per l'analisi FLD per prevedere il rischio di assottigliamento del materiale e rottura nello stampaggio, migliorare il design dello stampaggio del metallo e modificare il difetto prima dell'apertura dello stampo, eliminare le rilavorazioni . Solo per stampaggio di acciaio ad alta resistenza , il tasso di scarto derivante dalla rottura sarà ridotto dell'80%.

Progettazione del layout scientifico: riduzione degli sprechi di materiale

La progettazione del layout influisce sulla modalità di utilizzo del materiale. Il design del layout del nostro design ottimizzato per lo stampaggio dei metalli rispetto al tradizionale servizio di taglio laser potrebbe risparmiare oltre il 30% del materiale di scarto nella produzione di massa. Insieme ai dati nella tabella, è possibile ridurre al massimo il costo dello scarto .

I dati preliminari mostrano che il nostro schema scientifico di funzionamento da solo può migliorare l’utilizzo del materiale dal 65% all’85%, abbassare il volume per unità di costo del materiale da 0,8 dollari USA e ridurre il costo annuale di 730.000 dollari USA per la produttività di 1 milione di unità.

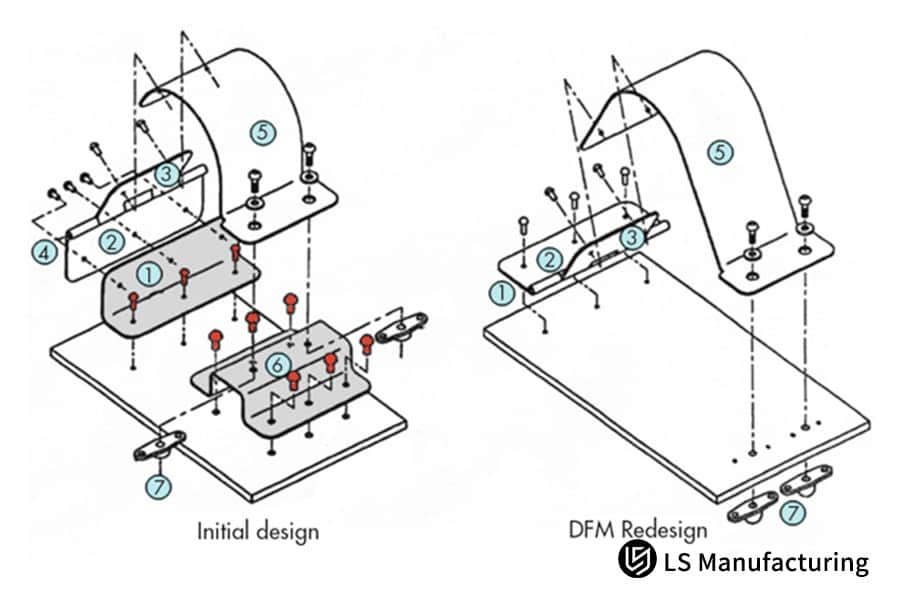

Figura 1:​ Modello 3D che confronta una parte stampata prima e dopo l'ottimizzazione DFM.

Come utilizzare l'analisi degli elementi finiti per risolvere la precisione del ritorno elastico nell'ingegneria di precisione dello stampaggio dei metalli?

Materiali difficili da lavorare, ad es. leghe di titanio o alluminio duro m, tendono al ritorno elastico durante ingegneria dello stampaggio dei metalli di precisione con conseguente precisione dimensionale inadeguata. Questo non è l'ideale quando le parti devono essere postelaborate per la correzione.

Tecnologia di compensazione tridimensionale (Overbend): lotta al ritorno elastico del materiale

La tecnologia di compensazione tridimensionale viene utilizzata per prevedere in anticipo il ritorno elastico e la compensazione inversa viene implementata durante il processo di progettazione dello stampo, risolvendo fondamentalmente il problema del collasso.

A seconda dei materiali vengono definiti diversi parametri di compensazione che sono:

• Lega di alluminio ad alta resistenza specificata (6061-T6): R/t=1,5 quando il valore di correzione è 0,8-1,2, quindi l'angolo dopo la deviazione del ritorno elastico è 0,1°.
• Lega di titanio: Ti-6AL-4V. Il raggio di curvatura R/t di R/t=2,0, la quantità di compensazione è di 1,5 gradi-2,0 gradi, controllo dimensionale R entro 0,02 mm.

Stampo progressivo multistazione: miglioramento della precisione e della stabilità

Lo stampo progressivo multistazione è un tipo di strumento di stampaggio ad alta precisione. Può eseguire diversi processi per corsa riducendo al minimo i fattori di manovrabilità e garantendo uno stretto controllo della tolleranza di 0,02 mm . Rispetto al servizio di taglio laser, questo processo non provoca la zona termicamente alterata minimizzando l’instabilità della microstruttura del materiale ed è quindi ideale per la produzione parti di precisione di fascia alta .

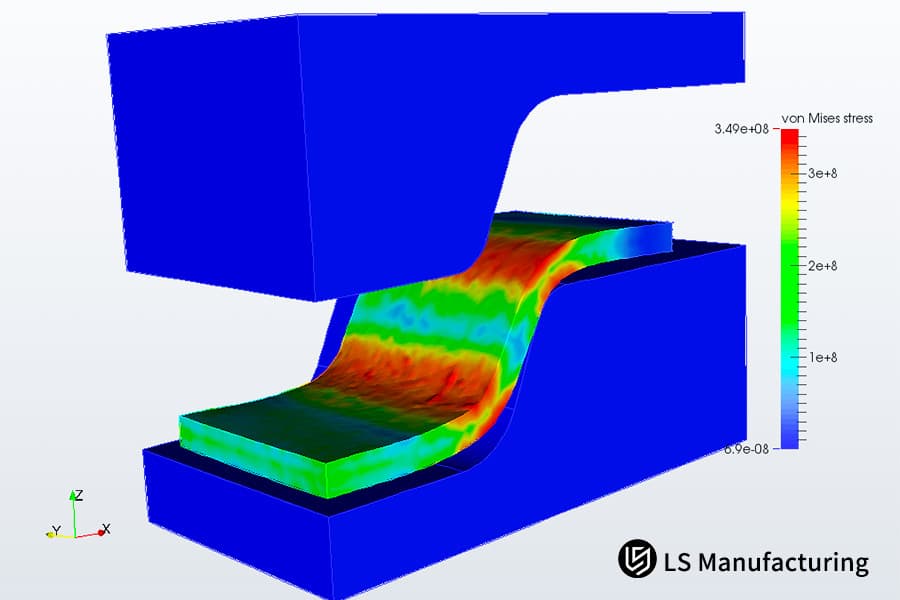

Figura 2:​ Simulazione FEA 3D che mostra la distribuzione delle sollecitazioni su una parte durante lo stampaggio.

In che modo il servizio OEM di stampaggio metalli può ottenere una produzione di massa senza difetti con i sensori per stampi?

La produzione di massa senza difetti è essenziale per i clienti OEM di fascia alta. Il campionamento manuale tradizionale non è in grado di fornire una risposta rapida o un tasso di errori elevato, quindi non può adattarsi allo stampaggio ad alta velocità 500SPM. Alta qualità Servizio di stampaggio metalli OEM integrerà i sensori dello stampo per ottenere un monitoraggio in tempo reale e prevenire perdite di difetti.

Sistema di monitoraggio in tempo reale dell'Industria 4.0: rilevamento preciso delle anomalie

I sensori di pressione e spostamento sono installati nello stampo continuo per consentire il monitoraggio in tempo reale dell'altezza di chiusura e della curva di pressione di 500 SPM stampaggio ad alta velocità . Prima vengono rilevate le anomalie, poi interviene un allarme che spegne la macchina, evitando così difetti nel lotto. Si prega di fare riferimento alla tabella per i dati comparativi dettagliati.

Adattamento flessibile: equilibrio di qualità tra produzione in lotti piccoli e grandi

Per la prototipazione di piccoli lotti, è stato adottato il servizio di taglio laser per la rifilatura per ridurre l'investimento nello stampo, mentre la produzione di massa in lotti di grandi dimensioni è realizzata per avere caratteristiche come la conformità del prodotto e la produzione di massa senza difetti tramite il monitoraggio dei sensori e il sistema di controllo qualità consolidato.

Il monitoraggio automatizzato può ridurre il tasso di mancata ispezione, risparmiare sui costi di manodopera e garantire la coerenza della produzione di massa . Per informazioni su come adattare il vostro prodotto a una soluzione di monitoraggio dei sensori, per favore contattaci per consulenza tecnica gratuita e soluzioni personalizzate di controllo qualità.

In che modo il servizio di ingegneria dello stampaggio bilancia la lubrificazione e la rugosità superficiale nell'imbutitura profonda?

L'imbutitura profonda è il principale processo di produzione di componenti complessi di precisione. In servizio di ingegneria dello stampaggio , dovremmo trovare il miglior equilibrio tra capacità di lubrificazione e rugosità superficiale . Una scarsa lubrificazione causerà facilmente danni, una lubrificazione eccessiva influenzerà il processo successivo e costerà di più.

Parametri del processo di imbutitura profonda: controllo della velocità di assottigliamento delle pareti laterali

1. Il coefficiente del rapporto di imbutitura profonda (valore m) viene calcolato utilizzando la formula m = D/d (dove D è il diametro del pezzo grezzo e d è il diametro della parte imbutita). Il parametro funge da fattore principale che determina quanto sarà difficile il lavoro di disegno.
2. Il processo di imbutitura diventa più difficile quando il valore m diminuisce perché ciò porta ad un maggiore assottigliamento dei fianchi . I requisiti delle proprietà del materiale che dovrebbero essere impostati a questo scopo dovrebbero essere mantenuti entro l'intervallo compreso tra 0,55 e 0,75.
3. Il valore m deve essere regolato per materiali diversi: il valore m per l'acciaio ad alta resistenza è controllato tra 0,65 e 0,75, mentre il valore m per l'acciaio al carbonio ordinario può essere compreso tra 0,55 e 0,65.
4. Il processo utilizza più passaggi di allungamento per ridurre il valore m mantenendo l'assottigliamento dei fianchi all'8% per evitare la rottura delle parti.

Lubrificante ecologico per pressioni estreme: bilanciamento tra lubrificazione e qualità della superficie

Selezioniamo lubrificanti per pressioni estreme idonei e rispettosi dell'ambiente in base ai requisiti di rivestimento della parte, bilanciando l'efficacia della lubrificazione e la qualità della superficie. La parte raggiunge un valore Ra che rimane inferiore a 0,8 creando così bordi stampati più lisci che il servizio di taglio laser produce, ciò comporta una diminuzione del 30% dei tempi di rettifica e dei tempi di consegna.

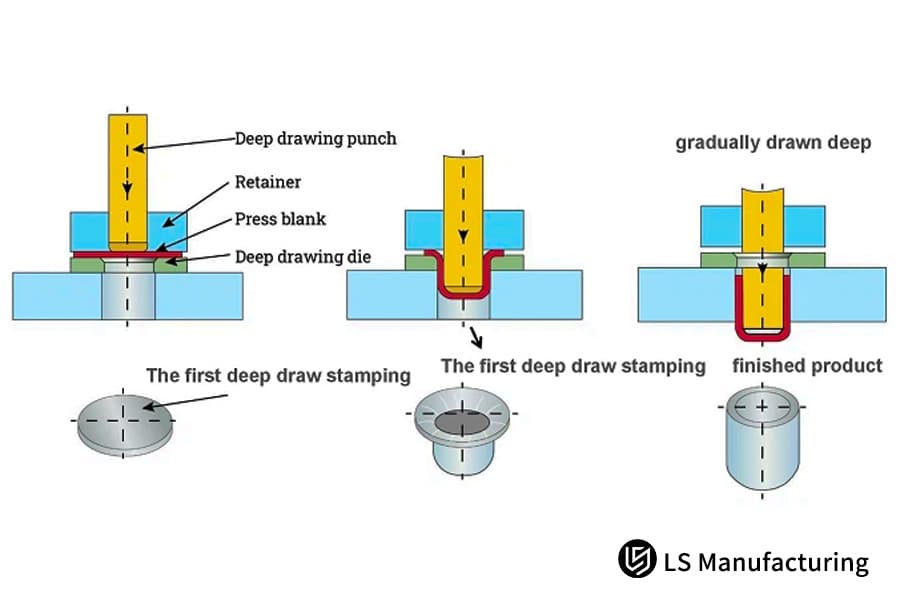

Figura 3:​ Diagramma che mostra le fasi del processo di imbutitura e stampaggio per formare una parte cilindrica.

Perché l'ottimizzazione della progettazione dello stampaggio deve considerare l'impatto del materiale dello stampo e del trattamento termico?

Ottimizzazione del design dello stampaggio nelle fasi iniziali si dovrebbe prendere in seria considerazione la progettazione del pezzo, i materiali dello stampo e i processi di trattamento termico. Inoltre, la durata di uno stampo avrà un’enorme influenza sul costo e sulla qualità dei pezzi. Un gran numero di OEM contribuisce ad aumentare i costi unitari ignorando l’ottimizzazione dello stampo.

Selezione del materiale dello stampo: adattamento alle diverse esigenze di stampaggio

• Acciaio per stampi DC53: fornisce capacità di stampaggio dell'acciaio ad alta resistenza grazie al suo grado di durezza HRC62-64 che consente un'eccellente protezione contro l'usura e gli urti.
• SKD11 Die Steel: il materiale fornisce una soluzione economica a stampaggio acciaio inossidabile problemi prevenendo la rimozione del materiale e la sbavatura durante il processo di stampaggio.
• Acciaio per stampi al carburo: il materiale consente lavori di stampaggio di alta precisione grazie alla sua durata da tre a cinque volte più lunga rispetto all'acciaio per stampi standard.

Abbinando l'acciaio dello stampo alla durezza del materiale per stampaggio e la velocità di stampaggio, la durata dello stampo e la precisione della parte subiscono miglioramenti sostanziali .

Esclusiva tecnologia di trattamento superficiale: prolungamento della durata dello stampo

Disponiamo di tecnologie esclusive per il trattamento della superficie degli stampi, come il rivestimento PVD e il trattamento TD, che risolvono i problemi di sbavatura e sbavatura del materiale comuni nello stampaggio dell'acciaio inossidabile, aumentando al tempo stesso il tempo che intercorre tra la manutenzione richiesta dello stampo. La tabella presenta dati quantitativi che mostrano i risultati di ottimizzazione prima e dopo il processo.

Dai dati, possiamo vedere che il ciclo di manutenzione dello stampo aumenta da 200.000 a oltre 1.000.000 di cicli dopo l'ottimizzazione, il costo ammortizzato dell'unità dello stampo scende al 77%. La selezione di un fornitore attivo RD è necessaria per ridurre sostanzialmente i costi di produzione delle parti.

L'ottimizzazione dello stampo può ridurre i costi di manutenzione e i costi unitari e migliorare la stabilità della produzione di massa. Per un calcolo gratuito del risparmio sui costi di ottimizzazione dello stampo , contattateci per una soluzione personalizzata di ottimizzazione della progettazione dello stampaggio.

Come valutare il layout del processo nel servizio di stampaggio OEM di precisione per stampi continui?

L'efficienza delle operazioni di stampaggio insieme alla loro precisione dipende da come funzionano gli stampi progressivi integrati multifunzionali con 30 o più stazioni mentre questo aspetto funge da standard principale per valutare servizio di stampaggio OEM di precisione . L'implementazione di progetti di layout adeguati si traduce in sostanziali miglioramenti operativi che riducono contemporaneamente le spese.

Strategia di layout delle strisce: ottenere un'integrazione ad alta efficienza

• Pianificazione iniziale: le specifiche delle parti che richiedono più fori e piegature devono stabilire la rispettiva sequenza di punzonatura, flangiatura, maschiatura e rivettatura.
• Layout della stazione: il sistema di stampi progressivi funzionerà attraverso 32 processi dopo che il team ha sviluppato un layout che raggiunge distanze ottimali tra le stazioni riducendo al minimo gli errori di movimentazione.
• Controllo di precisione: il sistema richiede perni di posizionamento in ogni stazione per mantenere la precisione del collegamento al processo che previene il disallineamento di più fori e deviazioni dell'angolo di piegatura .
• Miglioramento dell'efficienza: la modalità integrata "one-piece-one-out" consente a tutti i processi di terminare attraverso un'unica operazione, il che si traduce in importanti riduzioni della durata dell'elaborazione.

Confronto di efficienza: servizio di stampaggio e taglio laser

Il processo di stampaggio fornisce una produzione che supera la produzione del servizio di taglio laser di oltre 15 volte ogni ora. L'esempio dello stent di precisione multiforo dimostra che la lavorazione laser consente di raggiungere una produzione giornaliera di 800 pezzi che costano 12 dollari ciascuno, mentre il nostro processo di stampaggio continuo produce 12.000 pezzi al giorno al costo di 5,8 dollari ciascuno, il che si traduce in un maggiore ritorno sull'investimento.

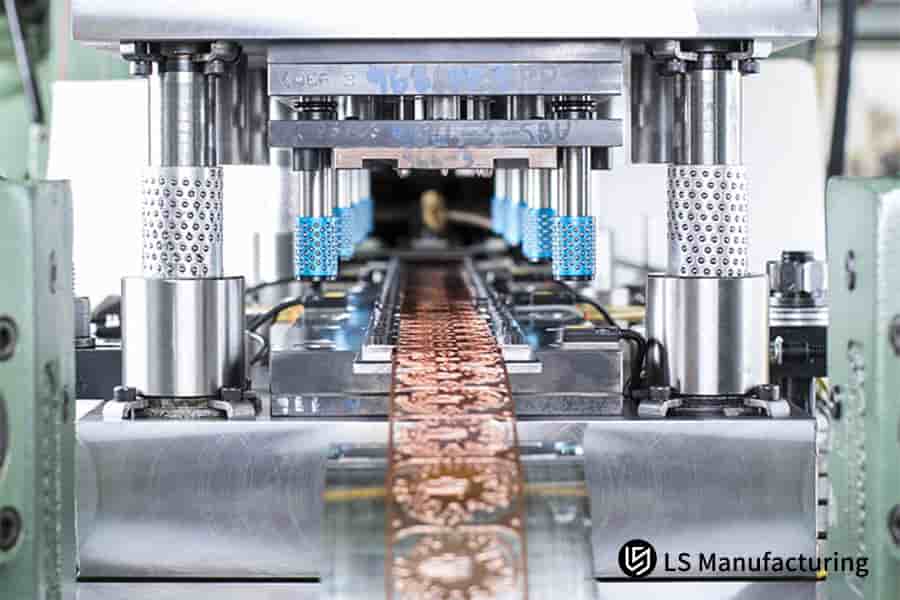

Figura 4: Macchina per stampaggio con più teste che lavora una striscia di metallo in una configurazione a matrice continua.

Caso di produzione di LS Manufacturing: personalizzazione ad alta difficoltà della copertura schermante di precisione in acciaio inossidabile 316L di grado medico

Gli esigenti scudi di precisione in acciaio inossidabile 316L di grado medico coprono la produzione globale di dispositivi medici su misura soluzione per stampaggio metalli alla produzione di massa. Tali schermi di precisione in acciaio inossidabile 316L di grado medico richiedono tolleranze e qualità della superficie estremamente strette e possono verificarsi problemi di fessurazione e scarsa planarità.

Sfide dei clienti

Produttore di un noto dispositivo medico stavano testando il nuovo sviluppo di una copertura protettiva per pacemaker quando hanno riscontrato un tasso di rottura del raggio del 15% e una planarità <0,05 mm. Il servizio di taglio laser convenzionale per produrre il componente ha fallito l'ispezione a causa della distorsione termica.

Soluzioni di produzione LS

1. Ottimizzazione del materiale dello stampo: la combinazione di acciaio per stampi DC53 e rivestimento PVD garantisce una durata dello stampo che supera 1 milione cicli operativi .
2. Integrazione dei sensori: l'installazione di sensori di pressione e spostamento all'interno degli stampi continui consente il monitoraggio continuo di sviluppi insoliti durante l'operazione di stampaggio.
3. Verifica del prototipo: il servizio di taglio laser consente lo sviluppo rapido del prototipo che richiede solo due settimane per completare il test del prototipo e l'ottimizzazione del processo.
4. Controllo di precisione: il sistema raggiunge il controllo della planarità a 0,05 mm attraverso la combinazione di un sistema di bloccaggio idraulico del bordo elastico e di una servopressa.

Risultati e valore

L'azienda ha raggiunto un tasso di scarto inferiore allo 0,2% riducendo allo stesso tempo i costi di lavorazione dei singoli pezzi del 45%, consentendole di completare con successo l'audit ISO 13485 . Il cliente ha stabilito un accordo triennale per la consegna del prodotto.

Per i parametri tecnici dettagliati di questo caso di studio, contattateci per ottenere un manuale del caso. L'invio di disegni 3D dà diritto a una valutazione DFM gratuita. Siamo in grado di fornire soluzioni personalizzate per varie parti di precisione di grado medico ad alta difficoltà.

In che modo la progettazione per la produzione di stampaggio accelera il prototipo verso la produzione di massa?

Il settore dei produttori di apparecchiature originali tecnologiche utilizza il time to market come il principale fattore che determina la sua capacità competitiva. Il progetto "Progettare per Produzione di stampaggio " consente un rapido salto dal prototipo alla produzione di massa , riducendo i tempi di ricerca e sviluppo e aiutando le aziende a cogliere le opportunità di mercato.

Attrezzaggio rapido: ottenere una transizione graduale dal prototipo alla produzione di massa

• Tempi di intervento: Il team di esperti "Design for Stamping Manufacturing" inizia il suo lavoro nella fase di disegno concettuale che fornisce un supporto completo alla progettazione per la produzione.
• Progettazione di utensili paralleli: il processo di progettazione sia per gli utensili rapidi che per quelli per la produzione di massa avviene simultaneamente, il che impedisce la necessità di ulteriori modifiche dopo che i test ne hanno confermato l'efficacia.
• Verifica del primo campione: l'azienda utilizza il servizio di taglio laser per creare campioni rapidi che consentano loro di verificare la correttezza del progetto ed eseguire le modifiche progettuali necessarie.
• Debug dei parametri: il sistema esegue il debug dei parametri di processo che consente una rapida transizione alla produzione su vasta scala.

Modalità di ingegneria simultanea: miglioramento dell'efficienza della ricerca e sviluppo

La nostra organizzazione implementa l'ingegneria simultanea perché ci consente di condurre il lavoro di verifica del primo campione e di progettazione degli strumenti insieme ad attività di debugging dei processi che si traducono in una riduzione del 40% dei tempi di sviluppo del prodotto e consentono ai clienti di entrare sui mercati più rapidamente.

Domande frequenti

Q1: Fornite un servizio di analisi del flusso dello stampo per i vostri pezzi stampati in metallo?

Sì, forniamo un rapporto completo di analisi della simulazione CAE prima della normale apertura dello stampo per prevedere in anticipo il rischio di assottigliamento e fessurazione del materiale e per ottimizzare il primo progetto di stampaggio del metallo ed evitare rilavorazioni in una fase successiva.

D2: Come è stata mantenuta la qualità del materiale nei diversi lotti di ingegneria dello stampaggio di metalli di precisione?

All'interno effettuiamo severi test sulla durezza e sulla dimensione dei grani del materiale in entrata, test di campionamento su ciascun lotto di materiale, ottimizziamo i parametri di pressione della servopressa online in risposta all'effettiva resistenza allo snervamento del lotto.

Q3: Esiste un limite minimo di quantità d'ordine per lo stampaggio di metalli OEM?

Non abbiamo requisiti rigorosi sulla quantità minima dell'ordine, ma possiamo fornire soluzioni flessibili che vanno dai test pilota di migliaia di pezzi alla produzione di massa di milioni di pezzi. È possibile abbinare parti di piccoli lotti a servizi di taglio laser per aiutare i clienti a risparmiare sui costi dello stampo. Carica disegni per ottenere preventivi e usufruire di servizi personalizzati.

Q4. In che modo il servizio Stamping Engineering controlla il peso dei pezzi?

Utilizzando per i pezzi un acciaio ad alto limite di snervamento, attraverso l'implementazione di nervature localmente migliorate, otteniamo un risparmio di peso di oltre il 15% mantenendo la resistenza del pezzo. Ciò porta anche alla riduzione dei costi di materiale e di trasporto (competitività del prodotto.

D5: L'ottimizzazione della progettazione dello stampaggio offerta attraverso il processo di produzione LS è in grado di formare geometrie complesse?

Sì, siamo molto bravi nell'imbutitura profonda multistadio e nella complicata struttura di punzonatura laterale, perché nella normale produzione sono necessarie maggiori lavorazioni integrate. La formatura integrata può essere realizzata ottimizzando la progettazione dello stampo.

Q6.Qual è la durata comune dello stampo del servizio di stampaggio OEM di precisione?

I nostri stampi in metallo duro standard sono in grado di funzionare da 5 a 10 milioni di cicli di stampaggio prima che sia necessaria una nuova lucidatura, a seconda del materiale. Forniamo anche la manutenzione dell'intero ciclo di vita degli stampi in metallo duro, che aumenta il tempo tra i costi di sostituzione.

D7: Come vengono gestite le sbavature sui bordi delle parti dal servizio di progettazione di stampaggio di metalli personalizzati?

Poiché si controlla rigorosamente la distanza dello stampo (generalmente 5%~10% della larghezza della piastra), attraverso il livello di rettifica in micron, il rapporto tra la striscia satinata delle parti stampate è superiore al 60% e risolve il problema della bava sui bordi, risultante nella macinatura successiva più breve.

D8: In che modo lo stampaggio, rispetto al servizio di taglio laser, risponde in termini di precisione e stabilità?

Lo stampaggio è un processo fisico di formatura a freddo che rimuove la zona termicamente alterata (HAZ) causata dalla lavorazione laser. Ciò evita alterazioni alla struttura metallografica, che di conseguenza presenta tolleranze geometriche e struttura metallografica più stabili e una migliore consistenza di precisione.

Riepilogo

Lo stampaggio di precisione dei metalli è principalmente una combinazione di ottimizzazione della progettazione generale associata allo stampaggio combinata con un approccio multidisciplinare. Lo stampaggio di precisione dei metalli si concentra sulla riduzione dei costi, sull'efficienza e sul miglioramento della qualità per i clienti OEM.
