알루미늄 6061-T6과 5052: 판금 가공 프로젝트에 어떤 재질이 더 적합할까요?

정밀 판금 제조의 품질 향상과 비용 절감을 위해서는 알루미늄 판금 가공 재료 선택이 핵심입니다. 이는 업계에서 흔히 발생 하는 굽힘 균열, 아노다이징 색상 차이, 리벳 파손, 과도한 생산 폐기물 발생률 등 네 가지 주요 문제점을 해결하는 데 도움이 됩니다. 정밀 판금 가공에서 부적절한 알루미늄 합금을 사용하면 불량품 발생 및 비용 급증과 같은 심각한 문제가 발생할 수 있습니다.

널리 사용되는 알루미늄 합금인 6061-T6과 5052-H32는 성형성, 굽힘 특성 , 스프링백률에서 큰 차이를 보입니다. 대부분의 엔지니어는 인장 강도만을 고려하여 재료를 선택하기 때문에 대량 생산 비용이 예산을 30% 이상 초과하는 경우가 많습니다. 본 논문에서는 실제 작업 현장 조건을 바탕으로 알루미늄 합금 등급을 선택하는 실용적인 방법을 제시합니다.

알루미늄 판금 가공 재료 선택을 위한 핵심 매개변수에 대한 간략한 개요

6061-T6 및 5052-H32 소재의 가공 특성을 정확하게 파악하는 것은 판금 제조 과정에서 발생할 수 있는 위험을 예방하고 제조 비용을 절감하는 데 매우 효과적입니다. 이 표는 다양한 정밀 가공 상황에 적용할 수 있는 주요 소재 선택 및 가공 방법에 대한 핵심 정보를 정리한 것입니다 .

핵심 요약:

• 굽힘 작업에는 5052 재질을 선택하십시오. 5052-H32는 복잡한 박판 굽힘 작업에 이상적인 등급으로, 균열 발생 위험이 거의 없이 최대 1톤의 최소 굽힘 반경을 허용합니다.
• 높은 강도를 갖춘 내하중: 정밀 가공이나 높은 강도가 요구되는 구조 부품 제작에는 6061강이 최적의 선택입니다. 단, 굽힘 하중은 3톤 이상으로 엄격하게 제어 해야 하며, 결정립 방향 또한 준수해야 합니다.
• 비용 절감 전략: 맞춤형 알루미늄 판금 가공 서비스를 이용하면 전체 가공 대신 총비용을 25% 이상 절감 하면서도 구조적 강도 조건은 충족할 수 있습니다.

LS Manufacturing의 알루미늄 판금 가공 전문성을 신뢰해야 하는 이유는 무엇일까요?

숙련된 판금 제조 전문가들은 알루미늄 합금 가공 과정에서 발생할 수 있는 잠재적 위험을 예방하는 데 핵심적인 역할을 합니다. 신뢰할 수 있는 공급업체는 전 과정에 걸쳐 품질과 비용 관리를 보장합니다. 저희 팀은 정밀 판금 분야에서 오랜 기간 동안 긴밀하게 협력해 왔으며, ISO 9001:2015 품질 관리 표준을 철저히 준수해 왔습니다. 또한, 현장 데이터뿐 아니라 자체적인 공정 매개변수 데이터베이스를 구축하여 관리하고 있습니다.

단 3개월간의 이중 소재 비교 테스트 결과, 6061-T6와 5052-H32의 가공 호환성 차이는 기존 소재 매뉴얼에 명시된 한계를 훨씬 초과하는 것으로 나타났습니다. 업계 표준 매개변수는 대량 생산으로 인한 응력 변화를 고려하지 않아 배치 품질 문제가 쉽게 발생할 수 있습니다. 당사의 공정 시스템은 ASTM B209-21 알루미늄 시트 가공 규격을 완벽하게 준수하며, 일반적인 가공 방법을 더 이상 사용하지 않습니다.

당사는 수많은 실제 작업 현장 사례를 바탕으로 의료, 반도체 및 고급 전자 산업에서 활용 가능한 독창적인 가공 솔루션을 개발했습니다. 이 솔루션은 굽힘 균열, 치수 편차 및 색상 변화와 같은 산업 현장의 문제점을 효과적으로 해결합니다. 당사는 IATF 16949 산업 인증을 보유하고 있으며, 전 공정에 걸쳐 SPC(통계적 공정 관리)를 시행합니다 . 또한, 독자적인 공정 데이터를 활용하여 고정밀 판금 납품을 용이하게 합니다.

풍부한 실무 경험과 권위 있는 표준을 적용하는 능력은 알루미늄 판금 가공 과정에서 발생할 수 있는 잠재적인 문제들을 예방하는 핵심 요소입니다. 재료 선정 및 공정 백서를 무료로 받아보시고 , 이중 소재 정밀 가공 시 발생할 수 있는 문제점을 피하는 데 필요한 주요 매개변수와 기술을 체계적으로 이해하십시오.

6061-T6 알루미늄으로 균열 없이 1T 굽힘 반경을 구현할 수 있을까요?

실제로 6061-T6는 T6 용체화 시효 상태에서 매우 낮은 소성을 보이는 경향이 있습니다. 예를 들어, 1T 굽힘 반경을 적용하면 굽힘 반경 바깥쪽에 미세 균열이 발생할 수 있습니다. 반면, 5052-H32는 1T에서 1.5T까지 굽힘 반경을 제어할 수 있는 컴팩트한 구조로, 안전하고 정밀한 판금 가공이 가능하며 정밀 판금 서비스에도 적합합니다.

재료 소성 굽힘 메커니즘 분산

연성은 벤딩 성형에 영향을 미치는 주요 특성 중 하나입니다. 전문적인 판금 가공 공정 에서 연성을 적극적으로 제어하는 ​​것은 성형 작업 중 결함 발생을 방지하는 효과적인 방법 중 하나 입니다.

• 6061-T6 합금은 용체화 시효 단계에서 내부 강화상이 균일하게 석출되어 경도가 증가하지만, 소성은 상당히 저하되어 굽힘 변형이 매우 제한됩니다 . 간단히 말해, 이 소재는 작은 굽힘만 견딜 수 있으며, 심하게 구부리면 금속 표면이 찢어질 수 있습니다.
• 5052-H32는 냉간가공 경화 합금으로, 강도 향상을 위한 열처리가 필요하지 않습니다. 하지만 기지 조직의 연성이 매우 뛰어나기 때문에 작은 곡률 반경으로 굽힘 가공에 적합하며 높은 성형 안정성을 제공합니다.

판 두께별 표준화된 최소 굽힘 반경 매개변수

작업장 데이터를 바탕으로 판 두께가 다른 두 가지 재료에 대한 안전한 굽힘 매개변수를 도출하여 미세 균열 발생 위험을 방지했습니다 . 이러한 표준화된 판금 가공 굽힘 매개변수는 대량 생산을 위한 일반적인 지침으로 활용될 수 있습니다.

1. 1.0mm 판재 두께의 경우, 6061-T6의 최소 안전 굽힘 반경은 3T이고, 5052-H32는 최대 1T까지 가능합니다.
2. 2.0mm 판재 두께의 경우, 6061-T6의 최소 안전 굽힘 반경은 3.5T이고, 5052-H32는 1T입니다.
3. 3.0mm 판재 두께의 경우, 6061-T6의 최소 안전 굽힘 반경은 4T이고, 5052-H32는 1.5T입니다.

벤딩 품질을 향상시키는 또 다른 방법은 금속결 방향을 조정하는 것입니다. 판금의 금속결을 수직으로 정렬하면 균열 발생 가능성을 크게 줄일 수 있습니다. 반대로 6061-T6 강재를 압연 방향에 수직으로 벤딩하면 균열 발생 위험이 크게 증가합니다. 블라인드 벤딩으로 인해 발생하는 미세 균열은 부품의 장기적인 피로 파괴를 유발할 수 있습니다. 따라서 공정 검토 단계에서 이러한 위험을 감수하지 않도록 매우 신중하게 검토할 것입니다.

6061-T6 강재의 벤딩 가공 중 미세 균열 발생을 방지하고 정밀 판금 제품 의 장기적인 품질 안정성을 확보하기 위해서는 결정립 방향과 벤딩 반경을 정확하게 일치시키는 것이 핵심 공정입니다. 제품 구조에 맞는 맞춤형 벤딩 공정 DFM(설계 제조성 평가) 보고서를 무료로 받아보시고 잠재적인 성형 균열을 사전에 예방하세요.

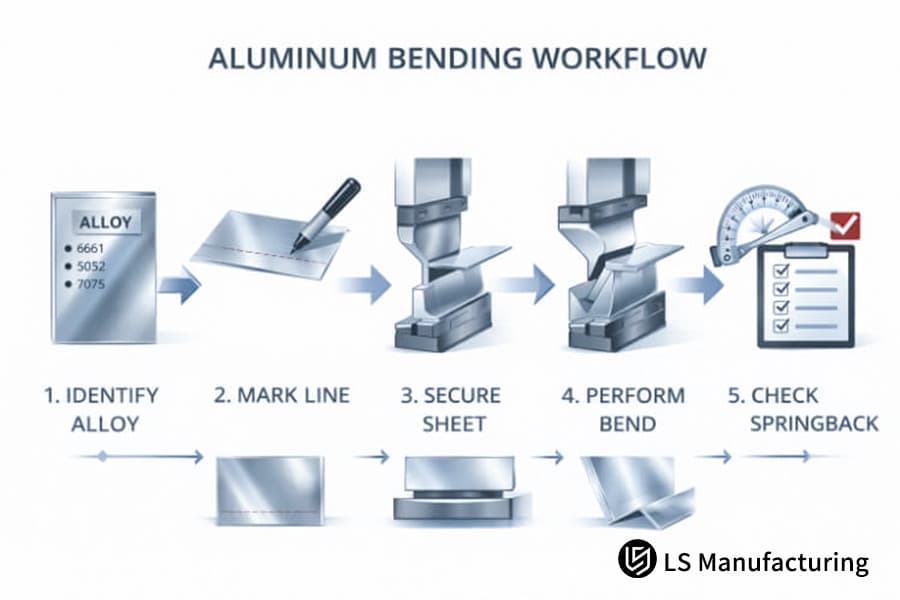

그림 1: 알루미늄 벤딩 공정의 개략도. 재료 등급 확인부터 시작한다.

5052 알루미늄 부품 제작 시 스프링백 보정은 어떻게 계산하나요?

5052-H32 알루미늄 시트를 구부린 후 발생하는 스프링백 정도는 약 2~4인 반면, 6061-T6의 경우 5~7 사이입니다. LS Manufacturing은 R-앵글 다이 및 V-그루브 개구부 보정 기술과 실시간 압력 피드백을 제공하는 CNC 벤딩 머신을 사용하여 부품 각도 공차를 0.5 수준으로 엄격하게 유지함으로써 5052 알루미늄으로 신뢰할 수 있는 금속 가공품을 제공합니다.

스프링백 변형에 영향을 미치는 주요 요인

탄성 응력이 해제될 때 잔류 굽힘 스프링백의 양이 주로 결정됩니다. 따라서 정확한 판금 응력 계산은 스프링백 제어에 필수적입니다. 그러나 이 두 알루미늄 합금의 항복 강도와 탄성 계수의 고정된 차이는 응력 해제 속도와 동일한 변형 수준에서의 스프링백 효과에 상당한 차이를 초래합니다.

• 항복강도가 더 높은 6061-T6 합금은 굽힘 후 더 높은 잔류응력을 축적하여 더 큰 스프링백 현상을 나타냅니다.
• 5052-H32는 일반적으로 응력이 더 서서히 해소되므로 복원력 범위가 더 좁습니다.

공급업체가 스프링백 공정을 제대로 수행하지 않으면 여러 굽힘 단계에서 발생하는 오류가 누적되어 조립 단계에서 제품이 불량이 될 수 있습니다.

독점적인 스프링백 보상 계산 및 파라미터 표준

얇은 판금 대량 생산 프로젝트에서 얻은 실무 경험을 바탕으로 독자적인 스프링백 보정 공식을 개발했습니다.

보정 각도 = 기본 스프링백 값 - 0.3 × 다이 V-홈 개방 계수.

이 공식은 변형 오류를 정확하게 해결하고 모든 두께의 판금 가공 시 스프링백 조정을 개선합니다.

금형의 홈 간격 조정은 보정 효과를 최적화하는 데 도움이 되어 두께가 다른 판재의 굽힘을 조정할 수 있게 해줍니다. 정밀한 판금 가공 공차 조정은 균일하고 정밀한 배치 부품을 얻는 데 핵심적인 요소입니다. 정확한 스프링백 보정 기술은 배치 부품의 조립 편차 문제를 완전히 해결하는 데 필수적인 요소입니다.

독자적인 스프링백 보정 알고리즘과 금형 적응 공정을 통해 5052 알루미늄 가공 시 발생하는 굽힘 각도 편차 문제를 완벽하게 해결하여 배치 조립 불량을 방지합니다. 제품 가공 매개변수를 제출하시면 스프링백 보정 공정 비용을 무료로 정확하게 계산해 드립니다.

그림 2: 브래킷 및 슬롯 플레이트를 포함한 금속 부품으로, 제작 능력을 보여줍니다.

6061-T6 합금으로 가공한 판금 프레임의 치수 안정성이 5052 합금보다 우수한 이유는 무엇일까요?

6061-T6는 가공성 등급이 B(우수)이지만, 5052는 C(공구 점착 경향)에 불과합니다. 굽힘 및 국부 정밀 밀링이 필요한 복합 판금 부품의 경우, 6061-T6는 0.02mm의 홀 직경 공차를 일관되게 유지하고 우수한 칩 파쇄 효과를 제공 하는 반면, 5052는 버 발생 및 열 변형에 취약합니다.

재료 경도 및 가공 성능 비교

표면 가공 품질은 재료의 경도에 가장 큰 영향을 받으며, 안정적인 판금 절삭 성능은 정밀 가공의 기본입니다. 6061-T6는 브리넬 경도가 95 HB에 달하여 높은 강성을 가지므로 고속 절삭 시 소성 변형이 최소화됩니다. 반면 5052는 경도가 60 HB에 불과하여 연성이 매우 높고 공구 점착에 취약합니다.

5052 합금의 이러한 특성은 절삭 시 공구 걸림을 유발하는 버(burr) 발생으로 직접 이어지는 반면, 6061-T6 합금은 다양한 정밀 치수 가공 요구 사항을 완벽하게 충족하는 매끄럽고 평평한 가공 표면을 제공합니다 .

복합재 가공 시나리오 및 호환성 표준

• 마이크론 수준의 정밀도로 밀링 가공을 할 경우, 6061-T6 소재는 Ra3.2m 수준의 표면 조도 안정성을 유지하고 열 변형을 방지할 수 있어 최적의 선택입니다.
• 일반적인 굽힘 및 기본 구멍 뚫기 작업에는 5052-H32 강재면 제조 비용을 통제하기에 충분합니다.
• 최상위급 기계의 구조 부품 에는 치수 변화 및 표면 결함이 발생하지 않도록 6061-T6 재질이 필수적입니다.

두 소재의 가공성 차이를 사진으로 보여주고 소재 선택에 도움을 주기 위해, 두 소재에 대한 정밀 밀링의 가장 중요한 매개변수를 아래에 제시합니다. 이 매개변수들은 고정밀 부품 제조를 위한 일반적인 가공 조건을 나타냅니다.

PEM 셀프 클린칭 패스너에 더 높은 인발 강도를 제공하는 알루미늄 등급은 무엇입니까?

6061-T6 셀프 클린칭 패스너는 5052보다 약 40% 더 높은 인발 강도와 비틀림 강도를 나타냅니다. 이는 95 HB의 높은 경도를 가진 기지 조직이 셀프 클린칭 과정에서 발생하는 측면 응력을 견뎌내 어 기지 조직의 항복을 방지하고 장기적인 안정성을 보장하기 때문입니다. 이러한 특성 덕분에 6061-T6 셀프 클린칭 패스너는 다양한 알루미늄 판금 가공(EPM) 조립 환경에 적합합니다.

자체 고정 실패의 주요 원인

기본 재료의 항복은 셀프 클린칭 체결부의 분리에 있어 핵심적인 요인입니다. 견고한 판금으로 제작된 체결 부품은 장기간 진동으로 인한 분리 위험을 완전히 제거합니다. 반면 , 5052 합금은 매트릭스가 더 부드러워 셀프 클린칭 과정에서 국부적인 변형이 발생하기 쉽습니다. 장시간 진동에 노출될 경우 너트가 헐거워져 분리될 수 있으며, 이로 인해 장비 수명이 크게 단축될 수 있습니다.

이중 재질 리벳팅 강도에 대한 측정 데이터

실험실 인장 시험을 통해 M3 너트 기둥의 조립 성능 강도를 테스트한 결과, 데이터 차이가 매우 뚜렷하게 나타났습니다. 본 연구에서는 강철 구조물의 강도를 테스트하여 사용 중 구조 부품의 안정성을 보장합니다.

1. 6061-T6 재질: 인발력 최대 1850N, 비틀림 강도 1200N 안정.
2. 5052-H32 소재의 인발력은 1320N에 불과하고, 비틀림력은 약 850N입니다.
3. 진동 환경에서 5052 리벳 부품의 박리 확률은 6061-T6보다 3.2배 높습니다.

체결 부품 설치 시 교정을 통해 조립 안정성을 향상시킬 수 있습니다. 표준 판금 가공 리벳팅 공정은 인적 오류를 방지하지만, 당사는 압력 모니터링 리벳팅 기계를 이용한 정량 압출을 통해 인적 오류를 방지합니다.

6061과 5052 용접봉 선택이 구조물 용접 효율에 어떤 영향을 미칠까요?

5052 알루미늄 합금은 용접성이 매우 우수하고 균열 발생이 거의 없습니다. 반면, 6061 합금은 열 입력량을 엄격하게 제어해야만 용접이 가능하며, 그렇지 않을 경우 열영향부의 강도가 30~40%까지 급격히 저하될 수 있습니다. 5052 금속과 5356 용접봉을 연속 용접 조건에서 사용하면 대량 생산 속도를 크게 향상시킬 수 있으며, 이는 5052 알루미늄을 사용한 제조 공정의 생산 요구 사항에 부합합니다.

두 재료 간 용접 시 야금학적 특성의 차이

용접 제품의 품질을 결정하는 것은 열영향부의 안정성입니다. 판금 가공에서 열처리 공정을 잘 제어하는 ​​것은 강도 저하 문제를 예방하는 한 가지 방법입니다.

• 6061-T6 합금은 MgSi 석출물을 주요 강화 요소로 사용합니다. 하지만 용접 온도가 높아지면 이러한 강화상이 사라지게 되어 용접 부위가 연화되고 강도가 크게 떨어집니다.
• 스미스 5052는 마그네슘 원자 고용체 강화 방식을 사용하여 고온에서 파손되는 문제가 없습니다. 용접 후에도 모재의 강도가 거의 변하지 않습니다. 따라서 5052 금속은 용접 안전성과 안정성이 뛰어납니다.

차별화된 용접 공정 솔루션

맞춤형 용접 솔루션은 재료의 특정 특성에 맞춰 조정할 수 있습니다. 예를 들어, 우수한 판금 가공 용접 작업은 전체 대량 생산량을 크게 향상시킬 수 있습니다.

올바른 용접 와이어를 선택하는 것은 용접 품질을 보장하는 기본입니다. 숙련된 판금 가공 이음매 검사는 기밀성 문제 발생을 효과적으로 예방할 수 있습니다. 부적절한 용접 와이어를 사용하면 용접 균열 및 기밀성 불량으로 이어질 수 있습니다. 당사의 전문 용접팀은 다양한 알루미늄 합금 용접 공정에 대한 정확한 솔루션을 제공하는 데 필요한 인증을 보유하고 있습니다.

두 알루미늄 합금의 용접 특성은 상당히 다릅니다. 목표 공정을 제어하면 강도 손실 및 용접 균열과 관련된 문제를 방지하여 5052 알루미늄을 사용한 제작물의 용접 품질을 향상시킬 수 있습니다. 유사한 정밀 부품 제조 솔루션에 대한 시각적 가이드로 첨단 알루미늄 합금 용접 사례를 참조하십시오 .

그림 3: 작업장에서 마스크와 장갑을 착용한 용접공이 알루미늄 부품을 용접하고 있으며, 불꽃이 튀고 있다.

이러한 합금에 투명 또는 유색 아노다이징 처리를 했을 때 외관상 어떤 차이가 있나요?

6061-T6 아노다이징 처리된 표면은 깨끗하고 치밀하여 고급스러운 외관을 요구하는 부품에 적합합니다. 5052는 원소 분포 특성으로 인해 산화 처리 후 짙은 회색의 색상 차이와 줄무늬가 나타날 수 있습니다. 고급 전자제품, 의료기기 및 외관과 질감을 중시하는 기타 제품에는 6061 또는 맞춤형 등급의 5052가 외관 및 재질 선택 요구 사항을 충족 하기 위해 선호됩니다.

산화막 형성 차이의 원리

잉크 분자의 흡수는 차이의 존재 패턴에 직접적인 영향을 미칩니다. 금속판 생산 표면 마감의 특징은 외관상의 균일성 향상입니다.

• 6061 합금의 결정립 구조는 균일하고 안정적입니다. 결과적으로 산화층의 염료 흡착이 균일하고 조밀하며 매끄러운 박막이 형성됩니다.
• 5052에는 미량 원소가 불균일하게 분포되어 있어 필름 성장 속도가 일정하지 않고 색상 차이로 인한 줄무늬가 나타날 수 있습니다.

프리미엄 아노다이징 품질 관리 기준

당사는 2종 장식 아노다이징에 15μm 두께를 사용하고, 육안으로 색상 차이를 구별할 수 없도록 E 0.5를 최소 기준으로 설정하여 동일 배치 내 부품의 색상 차이를 분광광도계를 통해 엄격하게 관리하고 있습니다. 이는 시각적 일관성 문제를 우려하는 해외 구매자에게 고급 판금 가공 아노다이징 처리가 고급스러운 외관을 원하는 부품에 적합한 선택임을 보여줍니다.

아래는 양극 산화 처리에 대한 두 가지 다른 합금의 근본적인 차이점을 명확하고 간편하게 비교할 수 있도록 표준화된 매개변수 비교표입니다 .

그림 4: 다양한 표면 마감을 보여주는 투명 및 유색 양극 산화 알루미늄 부품.

맞춤형 알루미늄 판금 제작 서비스를 선택하면 전체 프로젝트 비용을 25% 절감할 수 있는 이유는 무엇일까요?

제품 설계의 첫 단계에서 LS Manufacturing의 DFM 제조 가능성 검토를 통해 6061 알루미늄 판금의 대량 절단 공정을 5052 알루미늄 판금 벤딩 기술로 전환할 수 있습니다. 이는 폐자재 활용률을 45% 높이고 CNC 가공 시간을 30% 이상 단축시켜 고품질 맞춤형 알루미늄 판금 서비스를 비용 효율적으로 제공할 수 있도록 합니다.

전통적인 전면 절단 공정의 비용적 불리함

자재 낭비율은 비용 초과의 주요 원인입니다. 비용 효율적인 판금 가공 구조를 설계하는 것이 자재 낭비를 최소화하는 핵심 입니다. 6061 강판의 전체 벌크 절단 공정은 원자재 낭비율이 60%를 넘고, CNC 가공 작업 시간도 길어 인건비와 장비비가 높고 생산 비용 효율이 매우 낮습니다.

하이브리드 공정 비용 절감 및 최적화 솔루션

판금 가공 재료 선정 논리를 바탕으로 벤딩과 부분 절단을 결합한 하이브리드 공정을 개발했습니다. 당사의 정밀한 판금 가공 비용 계산 도구를 통해 비용 절감 가능성을 정확하게 수치화할 수 있습니다.

당사의 원가 회계 공식인 총비용 = 재료비 + 처리 시간 비용 - 폐기물 재활용 수익을 통해 비용 절감 기회를 정확하게 산출할 수 있습니다.

1. 원자재 활용률: 40%에서 85%로 향상되어 원자재 구매 예산을 대폭 절감했습니다.
2. CNC 가공 시간: 30% 이상 단축되어 기계 유지 보수 및 인건비가 최소화됩니다.
3. 총 비용: 기존 절단 공정 대비 25~30% 절감되어 대량 생산에 상당한 이점을 제공합니다.

저희는 공정 제조를 하는 동시에 제조 최적화 컨설팅도 제공합니다. 저희의 스마트 판금 가공 계획 최적화 솔루션을 통해 고객은 설계 단계부터 대량 생산 프리미엄 발생 위험을 줄일 수 있습니다.

LS Manufacturing은 의료용 원심분리기 알루미늄 하우징의 심각한 변형 문제를 어떻게 해결합니까?

LS Manufacturing은 열처리된 알루미늄 합금의 벤딩과 정밀 가공의 조합으로 발생하는 변형 및 색상 차이 문제를 근본적으로 해결 하는 독자적인 정밀 변형 제어 및 응력 해소 기술을 보유하고 있습니다. 이 기술은 복잡한 의료용 표면 마감 처리를 더욱 용이하게 하며, 6061 알루미늄과 5052 알루미늄 의 사용에 따른 제조 공정의 차이를 완벽하게 해소합니다.

고객의 주요 문제점

유럽의 최고급 의료기기 회사가 실험실용 원심분리기의 본체 재질로 6061-T6 스테인리스강을 필요로 했습니다. 벽 두께는 2.0mm로, 정밀 제어 패널 슬롯을 포함할 수 있어야 했습니다. 판금 가공은 의료기기 제조 기준을 엄격히 준수해야 했습니다. 이전 공급업체의 가공 과정에서 1.5mm의 심각한 뒤틀림 변형이 발생하여 아노다이징 후 색상 차이가 생겼습니다. 세 차례 생산된 제품 모두 불량으로 판정되어 제품 출시가 크게 지연되었고, 관리 및 대량 생산 측면에서 막대한 손실이 발생했습니다.

다차원 변형 제어 솔루션

저희 연구진은 재료 내부 응력 균형을 맞추기 위해 45개 결정립 배열에 대한 정확한 매개변수(AIO 독점 기술)를 기반으로 하는 독자적인 3차원 응력 사슬 차단 방법을 개발했습니다. 무결점 판금 가공은 복잡한 변형 문제를 즉시 해결할 수 있는 도구이며, 동시에 다양한 공정 최적화가 적용됩니다.

• 결정립 배향 최적화: 굽힘 과정에서 모든 방향의 응력 균형을 맞추고 편측 변형을 방지하기 위해 배치 방향을 45도 각도로 변경했습니다.
• 국부 응력 완화 공정: 가공 과정에서 발생한 잔류 응력을 제거하기 위해 특정 모서리 부분을 고주파 유도 가열로 어닐링합니다.
• 미세 대칭 절삭: 첫 번째 절삭 깊이는 최대 0.10mm 여야 합니다. 유연한 고정 장치와의 조합은 2차 변형을 제거하는 것을 목표로 합니다.

프로젝트 실행 결과 및 가치

개선 덕분에 하우징의 뒤틀림이 1.5mm에서 0.08mm로 감소했고, 양극 산화 처리 색차 E는 0.5 로 유지되어 모든 제품이 의료용 품질 검사를 통과했습니다. 대량 생산을 위한 정밀 판금 가공은 무결점 수준에 도달했고, 전체 제조 시간은 40% 단축되었습니다. 따라서 고객은 규격에 맞는 장비를 즉시 가동할 수 있었고, 당사는 고객의 핵심 글로벌 정밀 판금 공급업체가 되었습니다. 전반적으로 이 사례 연구는 알루미늄 6061과 5052 가공 공정을 적절히 조정하면 가장 복잡한 제조 문제조차 해결할 수 있음을 잘 보여줍니다.

알루미늄 6061과 5052 복합재 가공 시 발생하는 뒤틀림 및 색상 차이와 같은 문제점은 다방향 응력 완화 및 미세 변형 제어 공정을 통해 완전히 해결 되었습니다. 이를 통해 의료 및 반도체 산업과 같은 고난도 분야에서도 사용 가능한 제품을 생산할 수 있게 되었습니다. 도면을 업로드하여 맞춤형 저변형 정밀 판금 가공 솔루션을 제작하고 견적을 받아보세요.

자주 묻는 질문

Q1: 판금 조달 시 6061-T6 알루미늄과 5052 알루미늄의 가격 차이는 얼마입니까?

원자재 가격만 놓고 보면 6061-T6의 톤당 가격은 5052보다 10~15% 높으며 , 이는 톤당 약 280~420달러의 차이에 해당합니다. 게다가 6061은 구부리기가 더 어렵기 때문에 숨겨진 스크랩을 포함한 전체 가공 비용이 거의 20% 증가합니다.

Q2: 6061 알루미늄과 5052 알루미늄 모두 동일한 고정밀 공차로 레이저 절단이 가능한가요?

물론입니다. 당사는 10,000와트급 파이버 레이저 절단기와 고압 질소 보조 공정을 완벽하게 결합하여 알루미늄 합금을 안정적으로 절단할 수 있습니다 . 0.05mm의 절단 공차로 매우 정밀하고 매끄러운 표면을 구현하는 장기적인 대량 생산 능력을 갖추고 있어 정밀 부품의 요구 사항을 완벽하게 충족합니다.

Q3: LS Manufacturing은 비표준 알루미늄 부품 도면의 지적 재산권 보호를 어떻게 보장합니까?

저희는 ISO 27001 정보 보안 관리 표준을 엄격히 준수할 뿐만 아니라, 모든 맞춤형 도면을 오프라인에 저장하고 암호화된 방식으로만 배포합니다. 이러한 파일은 어떠한 공용 네트워크에도 연결되지 않습니다. 협력 전에 체결하는 법적 문서 중 하나인 기밀 유지 계약(NDA)을 통해 고객의 지적 재산권을 완벽하게 보호합니다.

Q4: 5052 알루미늄으로 맞춤형 프로토타입 제작이 필요한 경우 최소 주문 수량(MOQ)은 얼마입니까?

리마 스트리트는 최소 주문 수량(MOQ) 제한이 없는 5052 알루미늄 합금 맞춤 제작 서비스를 통해 고객 맞춤형 5052 알루미늄 부품 단 한 개라도 제작해 드립니다. 이 서비스는 고객의 초기 연구 개발 단계 테스트를 지원하며, 연구 개발 및 생산의 모든 단계에 필요한 요구 사항을 충족하기 때문에 향후 대규모 양산 주문으로 효율적으로 연계될 수 있습니다.

Q5: 5052 알루미늄 부품은 매우 열악한 해양 또는 해상 환경에서 사용될 경우 녹슬거나 부식될까요?

5052는 해풍으로 인한 부식에 강한 독특한 알루미늄 합금입니다. 이 금속은 구리를 함유하지 않아 염수 분무에 대한 저항성이 매우 뛰어납니다 . 당사의 일반적인 아노다이징 처리 방식을 사용하면 제품은 500시간 동안 염수 분무 테스트를 통과해도 녹이 전혀 발생하지 않습니다. 따라서 매우 가혹한 해양 환경에서도 사용 가능합니다.

Q6: 귀사 시설에서 6061 CNC 가공 블록과 5052 접힌 시트를 하나의 조립품으로 결합할 수 있습니까?

네, 이는 저희가 제공하는 통합 서비스의 훌륭한 예시입니다. 저희 전문가들은 6061 정밀 가공 부품과 5052 절곡판을 사용하여 최종 용접 및 리벳 조립을 수행할 수 있습니다. 이를 통해 원스톱 제작 조립 및 완벽한 품질 검사 서비스를 제공하고 여러 공급업체와 거래해야 하는 번거로움을 없애드립니다.

질문 7: 오늘 STEP/IGS 형식의 알루미늄 부품 설계 파일을 업로드하면 상세 견적을 얼마나 빨리 받아볼 수 있나요?

저희 숙련된 견적 엔지니어 팀은 고객께서 언제든지 도면을 업로드하시면 신속하게 견적을 받아보실 수 있도록 지원합니다. 고객께서 자재 선택에 필요한 정보가 포함된 도면을 보내주시면, 저희는 전체 DFM(제조 용이성 설계) 평가를 수행합니다 . 고객을 위해 모든 과정에서 매개변수의 정확성을 철저히 모니터링하며, 24시간 이내에 상세하고 완벽한 견적서를 제공해 드립니다.

Q8: 6061-T6 가공 부품의 일괄 납품 시 어떤 품질 검사 인증서를 제공하십니까?

출고되는 모든 6061 완제품에는 제3자 재료 시험 보고서, 열처리 경도 시험 보고서, 그리고 100% 3차원 CMM 전 치수 측정 데이터 보고서가 첨부되어 있으며, 이는 업계에서 가장 엄격한 품질 검사 기준을 준수합니다.

요약

6061-T6와 5052-H32 금속 중 어느 것을 선택할지는 단순히 어떤 재료가 더 좋고 나쁜지를 결정하는 문제가 아니라 , 성형 방법, 구조물에 가해지는 응력 강도, 최종 제품의 외관, 생산 비용 등을 종합적으로 고려해야 하는 문제입니다. 두 재료가 다양한 판금 가공 기술에서 보이는 성능 차이는 대량 생산 시 제품의 품질과 효율성에 직접적인 영향을 미칩니다.

금속 가공에 적합한 판재를 선택하는 것은 작업장의 운영 조건과 응력 제어 방법을 고려하여 제품 성능과 비용 사이의 균형을 맞추는 데 달려 있습니다. 숙련된 기술자가 제조 공정에 개입하면 알루미늄 합금 판금 가공에서 발생할 수 있는 다양한 잠재적 결함을 완전히 방지할 수 있습니다.

알루미늄 합금 판금 가공을 최적화하고 싶으신가요? 일반적인 재료 선택 경험으로 제품 품질과 비용 관리를 저해받지 마세요. STEP, IGS 또는 DXF 형식의 3D 모델을 언제든지 보내 주시면, 숙련된 프로세스 팀이 무료로 전문적인 DFM 제조 가능성 검토 보고서를 제공하고 24시간 이내에 제품 구조를 강화하고 불필요한 추가 비용을 절감할 수 있도록 최적의 재료 솔루션을 정확하게 제시해 드립니다.

📞전화: +86 185 6675 9667
📧이메일: info@lsrpf.com
🌐웹사이트: https://lsrpf.com/

부인 성명

이 페이지의 내용은 정보 제공 목적으로만 작성되었습니다. LS Manufacturing 서비스는 이 정보의 정확성, 완전성 또는 유효성에 대해 명시적이든 묵시적이든 어떠한 진술이나 보증도 하지 않습니다. 제3자 공급업체 또는 제조업체가 LS Manufacturing 네트워크를 통해 성능 매개변수, 기하 공차, 특정 설계 특성, 재료 품질 및 유형 또는 제조 기술을 제공할 것이라고 추론해서는 안 됩니다. 이는 구매자의 책임입니다. 부품 견적이 필요하시면 해당 항목에 대한 구체적인 요구 사항을 명시해 주십시오. 자세한 내용은 당사에 문의하십시오 .

LS 제조팀

LS Manufacturing은 업계를 선도하는 기업입니다 . 맞춤형 제조 솔루션에 집중하며, 20년 이상의 경험과 5,000개 이상의 고객사를 보유하고 있습니다. 고정밀 CNC 가공 , 판금 제조 , 3D 프린팅 , 사출 성형, 금속 스탬핑 등 원스톱 제조 서비스를 제공합니다.
저희 공장은 ISO 9001:2015 인증을 획득한 100대 이상의 최첨단 5축 가공 센터를 갖추고 있습니다. 전 세계 150여 개국 고객에게 빠르고 효율적이며 고품질의 제조 솔루션을 제공합니다. 소량 생산이든 대규모 맞춤 제작이든, 24시간 이내 최단 시간 내 납품으로 고객의 요구를 충족시켜 드립니다. LS Manufacturing을 선택하십시오. 이는 효율성, 품질 및 전문성을 의미합니다.
더 자세한 내용을 알아보시려면 저희 웹사이트 www.lsrpf.com 을 방문하세요.
